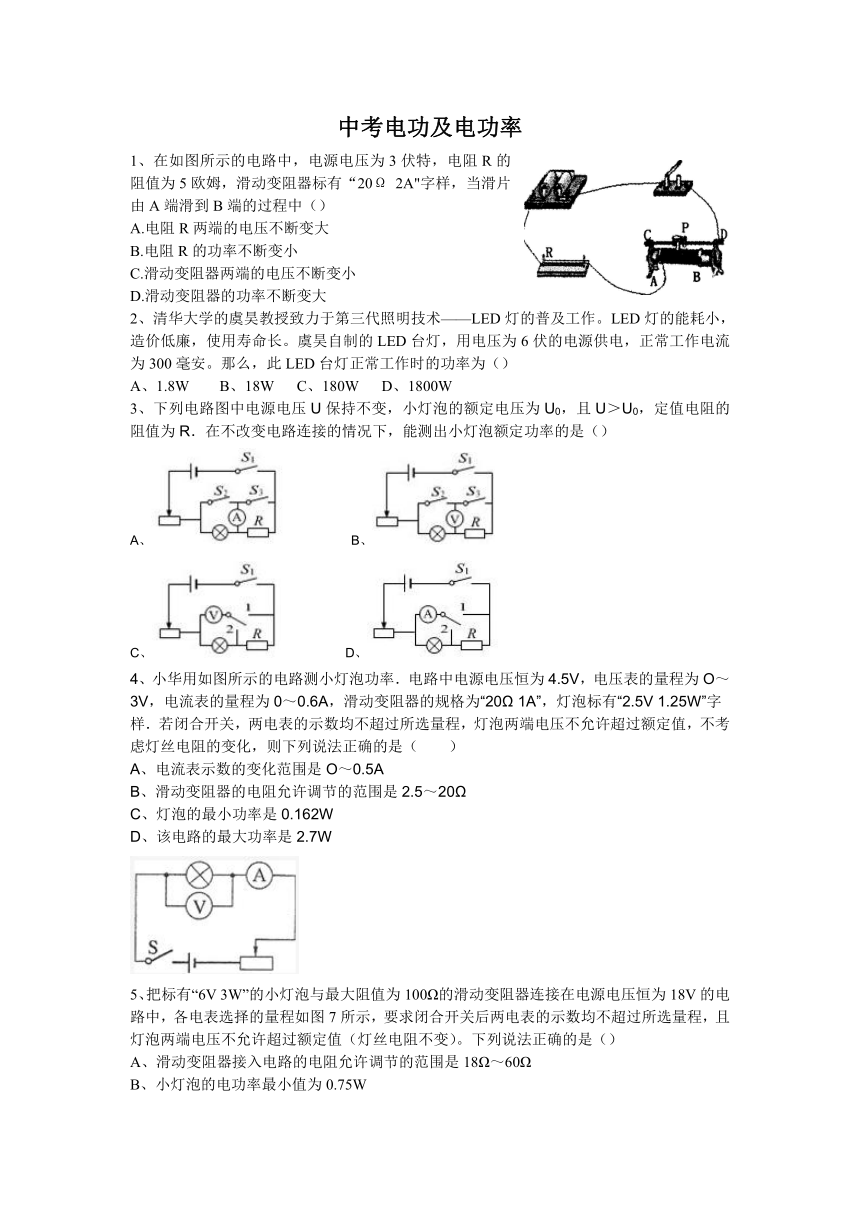

中考电功及电功率
1、在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20Ω 2A"字样，当滑片由A端滑到B端的过程中（）
A.电阻R两端的电压不断变大
B.电阻R的功率不断变小
C.滑动变阻器两端的电压不断变小
D.滑动变阻器的功率不断变大
2、清华大学的虞昊教授致力于第三代照明技术——LED灯的普及工作。LED灯的能耗小，造价低廉，使用寿命长。虞昊自制的LED台灯，用电压为6伏的电源供电，正常工作电流为300毫安。那么，此LED台灯正常工作时的功率为（）
A、1.8W B、18W C、180W D、1800W
3、下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（）
A、 B、
C、 D、
4、小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（ ）
A、电流表示数的变化范围是O～0.5A
B、滑动变阻器的电阻允许调节的范围是2.5～20Ω
C、灯泡的最小功率是0.162W
D、该电路的最大功率是2.7W

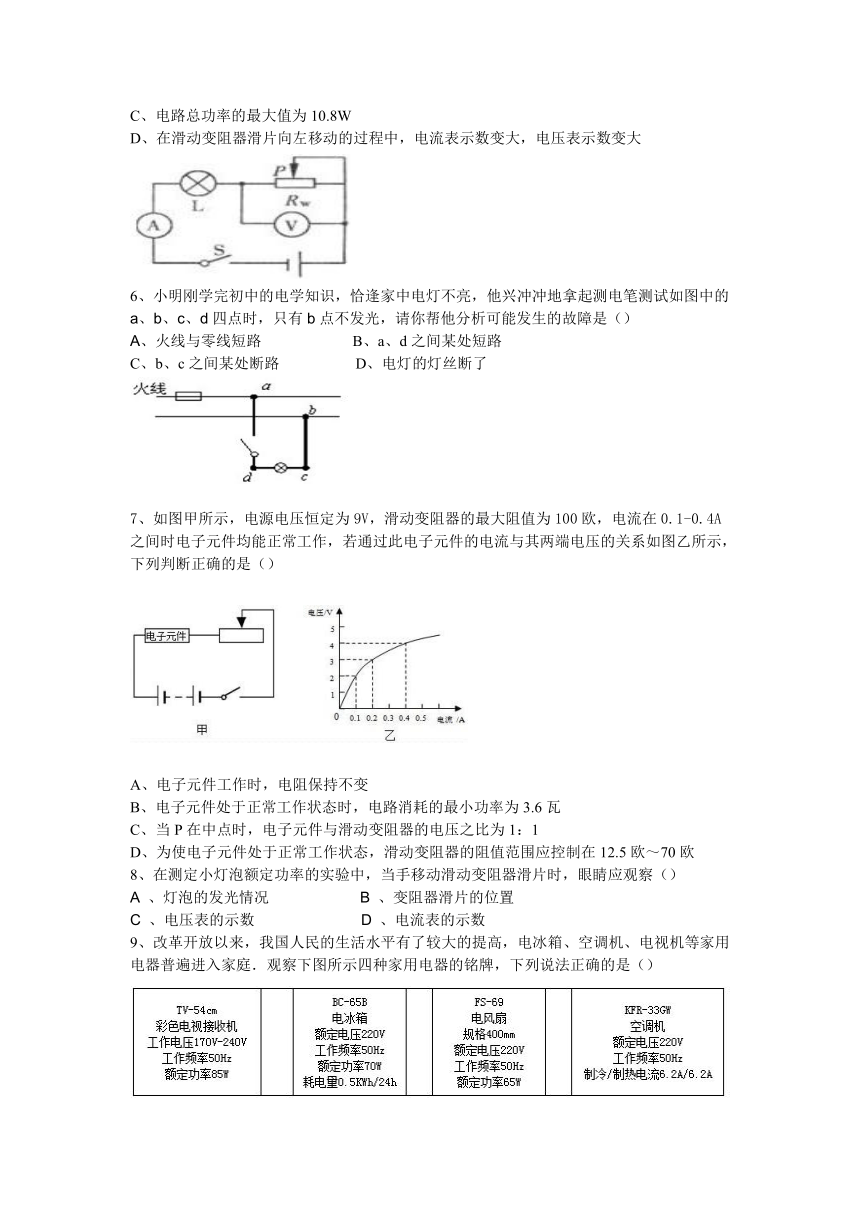

5、把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图7所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。下列说法正确的是（）
A、滑动变阻器接入电路的电阻允许调节的范围是18Ω～60Ω
B、小灯泡的电功率最小值为0.75W
C、电路总功率的最大值为10.8W
D、在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大
6、小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（）
A、火线与零线短路 B、a、d之间某处短路
C、b、c之间某处断路 D、电灯的灯丝断了
7、如图甲所示，电源电压恒定为9V，滑动变阻器的最大阻值为100欧，电流在0.1-0.4A之间时电子元件均能正常工作，若通过此电子元件的电流与其两端电压的关系如图乙所示，下列判断正确的是（）
A、电子元件工作时，电阻保持不变
B、电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦
C、当P在中点时，电子元件与滑动变阻器的电压之比为1：1
D、为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧～70欧
8、在测定小灯泡额定功率的实验中，当手移动滑动变阻器滑片时，眼睛应观察（）
A 、灯泡的发光情况 B 、变阻器滑片的位置
C 、电压表的示数 D 、电流表的示数
9、改革开放以来，我国人民的生活水平有了较大的提高，电冰箱、空调机、电视机等家用电器普遍进入家庭．观察下图所示四种家用电器的铭牌，下列说法正确的是（）

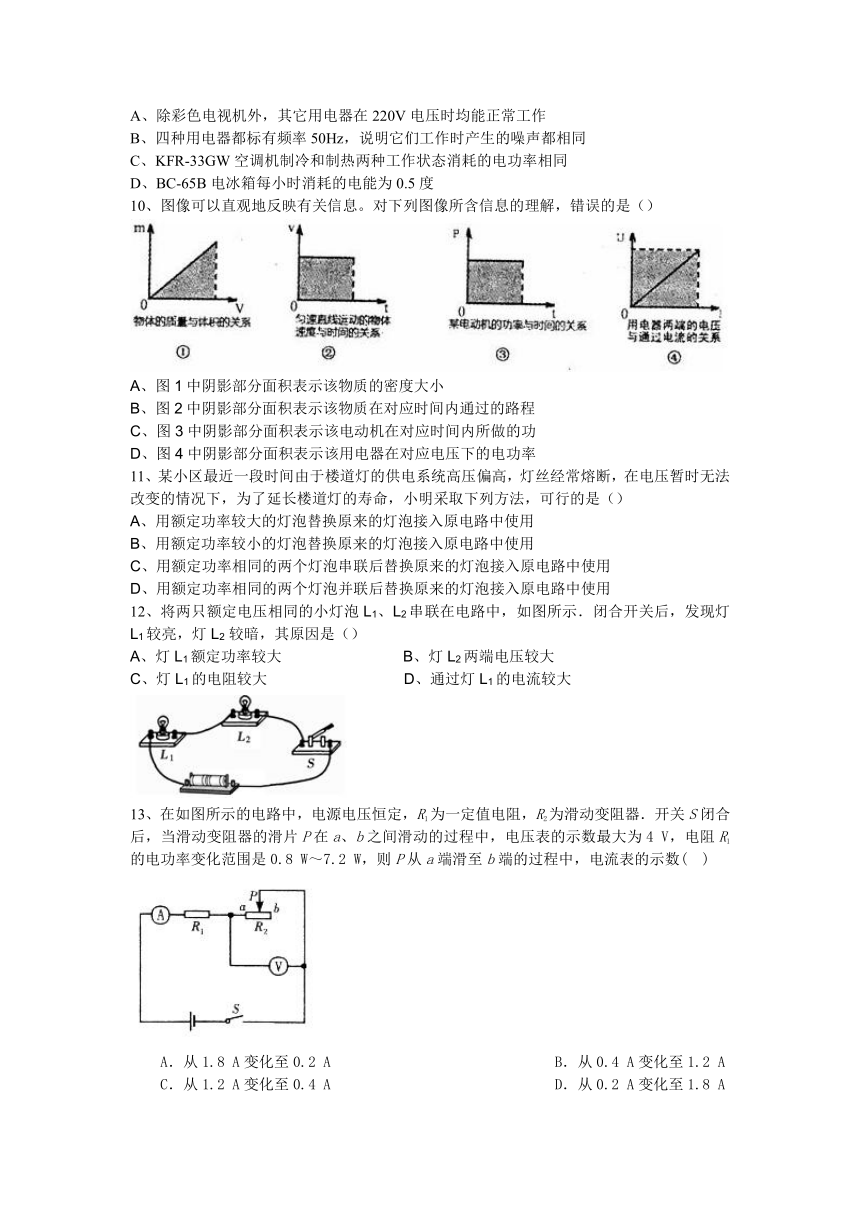

A、除彩色电视机外，其它用电器在220V电压时均能正常工作
B、四种用电器都标有频率50Hz，说明它们工作时产生的噪声都相同
C、KFR-33GW空调机制冷和制热两种工作状态消耗的电功率相同
D、BC-65B电冰箱每小时消耗的电能为0.5度
10、图像可以直观地反映有关信息。对下列图像所含信息的理解，错误的是（）
A、图1中阴影部分面积表示该物质的密度大小
B、图2中阴影部分面积表示该物质在对应时间内通过的路程
C、图3中阴影部分面积表示该电动机在对应时间内所做的功
D、图4中阴影部分面积表示该用电器在对应电压下的电功率
11、某小区最近一段时间由于楼道灯的供电系统高压偏高，灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的寿命，小明采取下列方法，可行的是（）
A、用额定功率较大的灯泡替换原来的灯泡接入原电路中使用
B、用额定功率较小的灯泡替换原来的灯泡接入原电路中使用
C、用额定功率相同的两个灯泡串联后替换原来的灯泡接入原电路中使用
D、用额定功率相同的两个灯泡并联后替换原来的灯泡接入原电路中使用
12、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较亮，灯L2?较暗，其原因是（）
A、灯L1额定功率较大 B、灯L2两端电压较大
C、灯L1的电阻较大 D、通过灯L1的电流较大
13、在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数( )
A．从1.8 A变化至0.2 A B．从0.4 A变化至1.2 A
C．从1.2 A变化至0.4 A D．从0.2 A变化至1.8 A
14、如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是________Ω，此时R2的电功率是________W；若将滑片P向右移动，A1的示数将________，A2的示数将________ (填“变大”、“变小”或“不变”)．
15、如图所示的电路，电源电压恒定不变。开关S闭合后，调节滑动变阻器的滑片P，使电压表示数为10V时，变阻器的功率是10W；调节滑片P到另一位置时，电压表示数变为5V，此时变阻器的功率是7.5W。求电源电压U和R0的阻值。（用不同方法解答）
16、下图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间。电热锅的部分参数如下表所示。
容积 4.5L
额定电压 220V
保温功率 80W
加热功率 500W
⑴三脚插头上标着E的导线和 相连，插座上相应的导线和 相连。
⑵调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“ ”时为保温档。小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是 。
⑶该电热锅处于高温档正常工作时，使4.5L的水温度升高54℃需要42min，那么电热锅的效率为多少？[c水＝4.2×103J/(kg·℃)]
17、研究表明，在汽车中听音乐有助于减轻驾驶途中的疲劳，使驾驶者、乘坐者身心感到轻松愉快，某品牌汽车上的收音机的基本结构可以简化成如图所示的电路，其中R1代表机体电阻，R2为音量控制电阻，R2的最大电阻为750Ω，R3为扬声器的等效电阻，电源电压为4.5V，问：
（1）当滑片P滑到a端时，流过电源的电流为0.015A，此时电路中的总电阻为多少？机体电阻R1消耗的电功率为多少？
（2）当滑片P滑到什么位置时，扬声器音量最大？为什么？
18、在如图所示的电路中，电源电压恒为12V，
R1=12Ω，灯泡L上标有“12V，6W”的字样，假如灯泡
的电阻不随温度而变化。计算结果保留到小数点后两位
数字。
（1）只闭合开关S1时，电压表的示数为4V，求此时
滑动变阻器R2连入电路的阻值和灯泡的实际电功率；
（2）再闭合开关S2、S3，求此时电流表A的示数。
19、暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答：
（1）“超负荷”是指如图所示?? ?????(选填“①”或“②”)中所示情况；
（2）使火灾发生的理论依据是?????
（3）请你提出一条预防这种火灾发生应采取什么措施???????
20、如图甲、乙所示为某型号电水壶的电路示意图及铭牌，R与R0产生的热能均能被水吸收，保温状态水温保持在80℃以上。回答下列问题：
(l)保温状态下，开关S0、S分别处于什么状态？
(2)求电阻R0和R的阻值。
(3)80℃的一杯水，放在桌上自然冷却，每隔5分钟记录一次水温， 得出丙图图线。从图中可以得出什么降温规律？
(4)一满壶80℃的水，自然冷却到室温，水释放的热量为多少？ (水的比热c=4.2×103J/(kg．℃)
中考电功及电功率答案
1、B 2、A 3、C 4、C 5、B 6、C 7、D 8、C 9、C 10、A
11、C 12、C 13、C 14、20 7.2 变小 不变
15、解析：方法一：直接求解法。闭合开关S时，R0和RW串联，RW的电功率已知，但RW的阻值未知，故可采用列式。串联电路中，，
故把变阻器滑片P移到两次不同位置时的数据代入得： ① ②
解①②式得
方法二：不变量求解法。变阻器滑片P移动前后，电路中电流和用电器两端电压及用电器消耗的电功率将发生改变，但可认为电源电压U和R0不变。我们可利用电源电压U前后分别列式，把电路变化前后联系起来。串联电路中，
把变阻器滑片P移到两次不同位置的数据代入得：
① ②
因U相等，故 解得
代入①或②得
方法三：比例求解法。电学中有两类用比例解决的问题。一类是用电学公式建立的比例关系。如，当U一定时，I与R成反比，R一定时，I与U成正比。另一类是在串并联电路中，不同导体的各物理量跟电阻之间的比例关系。如在串并联电路中，电流、电压、电功、电功率和电热的分配跟它们的电阻间的关系。本例中，R0和RW串联，故 未知，已知，故IW不用
而采用 故 把变阻器滑片P移到两次不同位置时的数据代入得： ① ②
解①②方程组得
16、答案：⑴用电器的金属外壳 大地 ⑵3 保温功率小于(或等于)散热功率
⑶η＝＝＝＝＝81％
17、
18、
19、?(1) ①?? (2) 电流越大，根据焦耳定律Q=I２Ｒt产生的热量就越多
?(3) 大功率的用电器交叉使用；根据用电器功率换较粗的输电线；做好电路的散热工作
20、
