2019年中考科学总复习第27讲 电和磁（精讲）(课件 31张PPT)

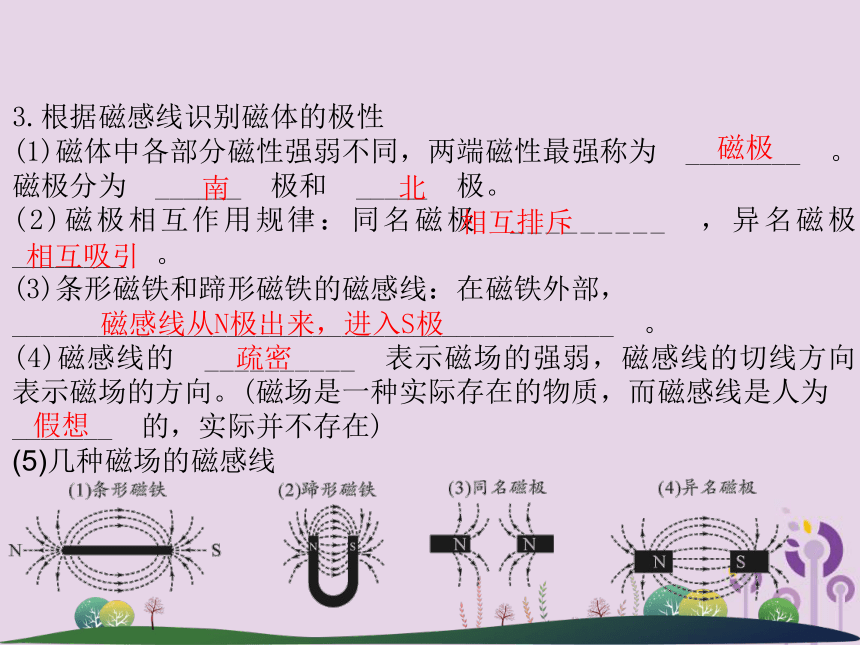

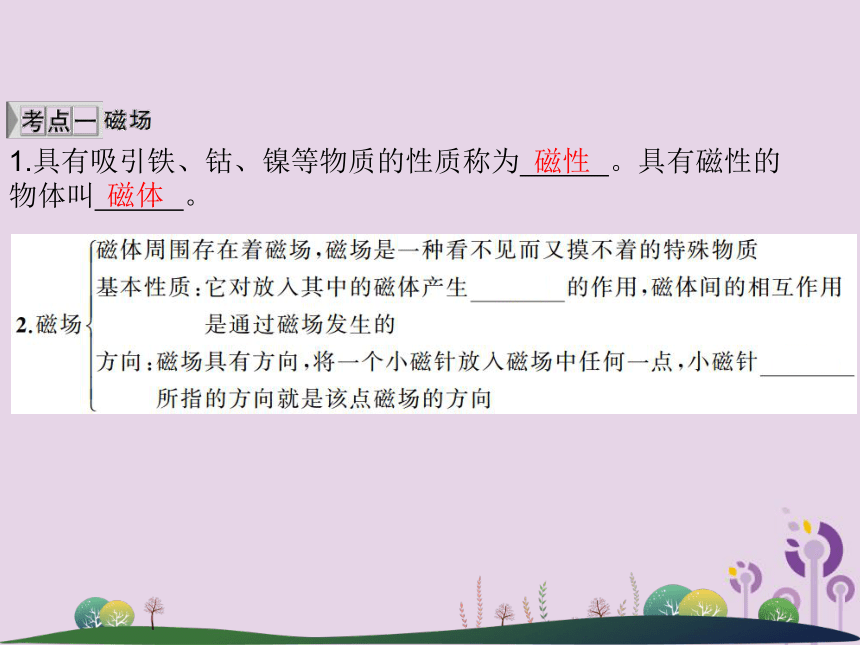

课件31张PPT。第27讲　电和磁1.具有吸引铁、钴、镍等物质的性质称为　 　。具有磁性的物体叫　 　。磁性磁体3.根据磁感线识别磁体的极性
(1)磁体中各部分磁性强弱不同，两端磁性最强称为　________　。磁极分为　______　极和　_____　极。
(2)磁极相互作用规律：同名磁极　_________　，异名磁极　________　。
(3)条形磁铁和蹄形磁铁的磁感线：在磁铁外部，　
__________________________________________　。
(4)磁感线的　__________　表示磁场的强弱，磁感线的切线方向表示磁场的方向。(磁场是一种实际存在的物质，而磁感线是人为　_______　的，实际并不存在)
(5)几种磁场的磁感线

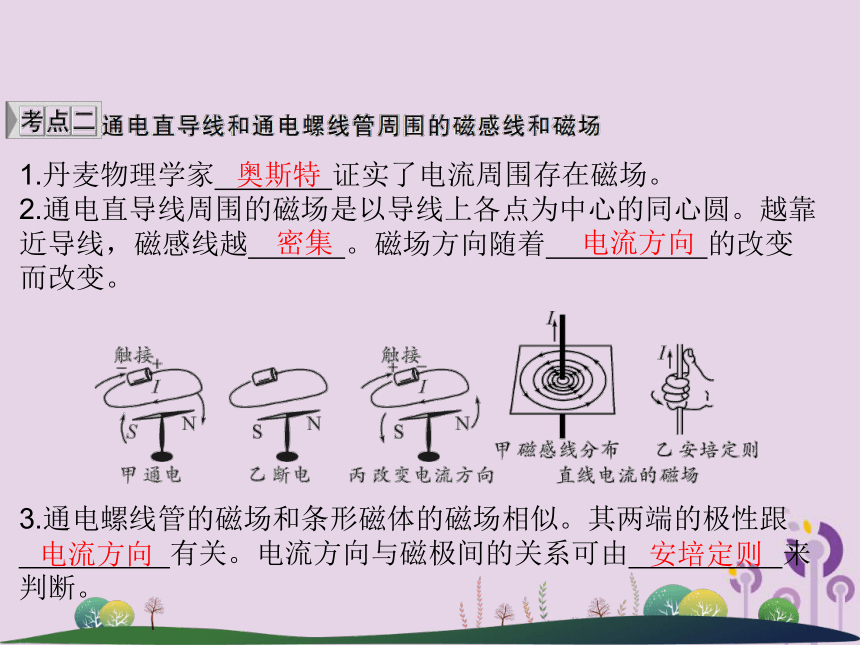

磁极南北相互排斥相互吸引磁感线从N极出来，进入S极疏密假想1.丹麦物理学家　 　证实了电流周围存在磁场。
2.通电直导线周围的磁场是以导线上各点为中心的同心圆。越靠近导线，磁感线越　 　。磁场方向随着　 　的改变而改变。
?
3.通电螺线管的磁场和条形磁体的磁场相似。其两端的极性跟　

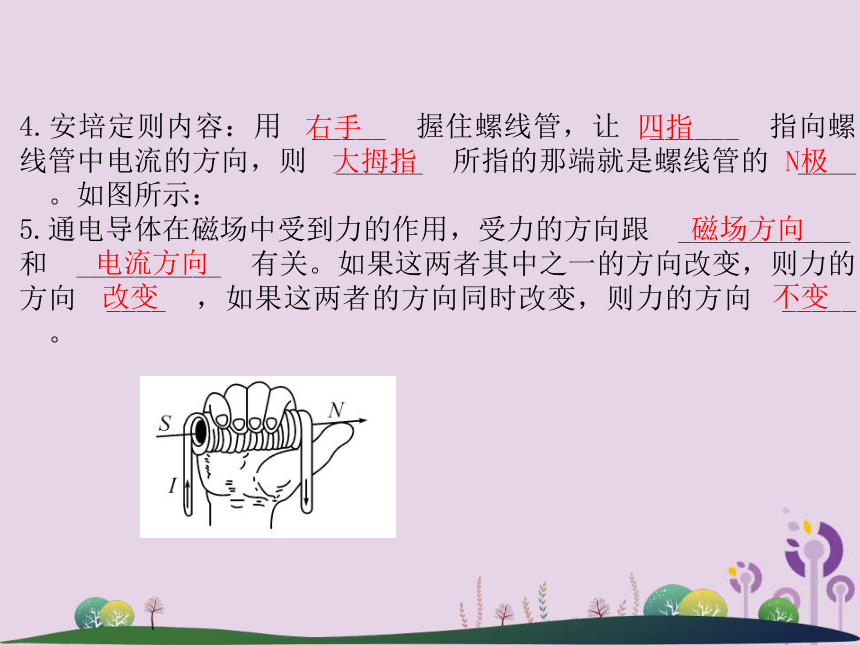

　有关。电流方向与磁极间的关系可由　 　来判断。奥斯特密集电流方向电流方向安培定则4.安培定则内容：用　_____　握住螺线管，让　______　指向螺线管中电流的方向，则　______　所指的那端就是螺线管的　____　。如图所示：

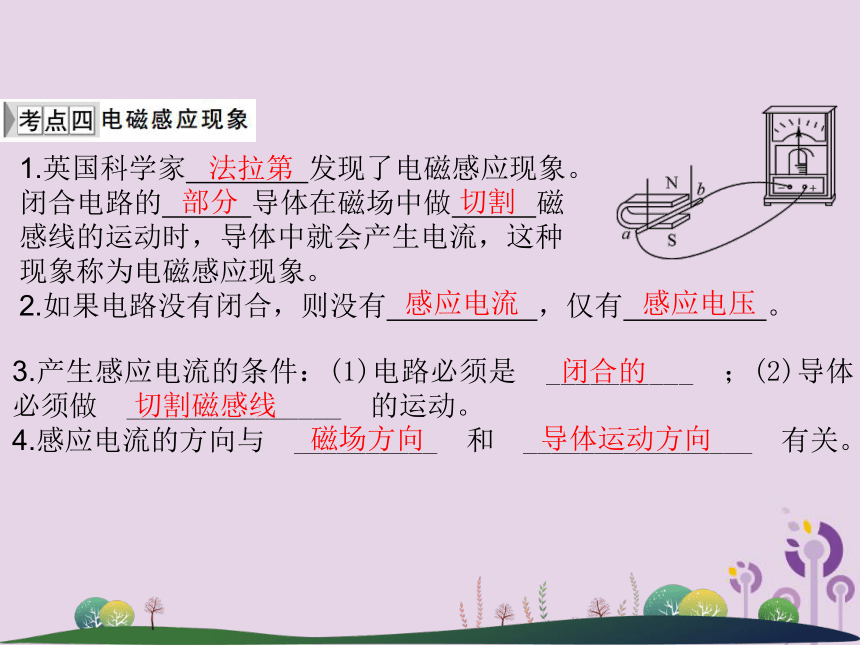

5.通电导体在磁场中受到力的作用，受力的方向跟　____________　和　__________　有关。如果这两者其中之一的方向改变，则力的方向　____　，如果这两者的方向同时改变，则力的方向　_____　。右手四指大拇指N极磁场方向电流方向改变不变1.英国科学家　 　发现了电磁感应现象。
闭合电路的　 　导体在磁场中做　 磁
感线的运动时，导体中就会产生电流，这种
现象称为电磁感应现象。
2.如果电路没有闭合，则没有　 　，仅有　 　。法拉第部分切割感应电流感应电压3.产生感应电流的条件：(1)电路必须是　__________　；(2)导体必须做　_______________　的运动。

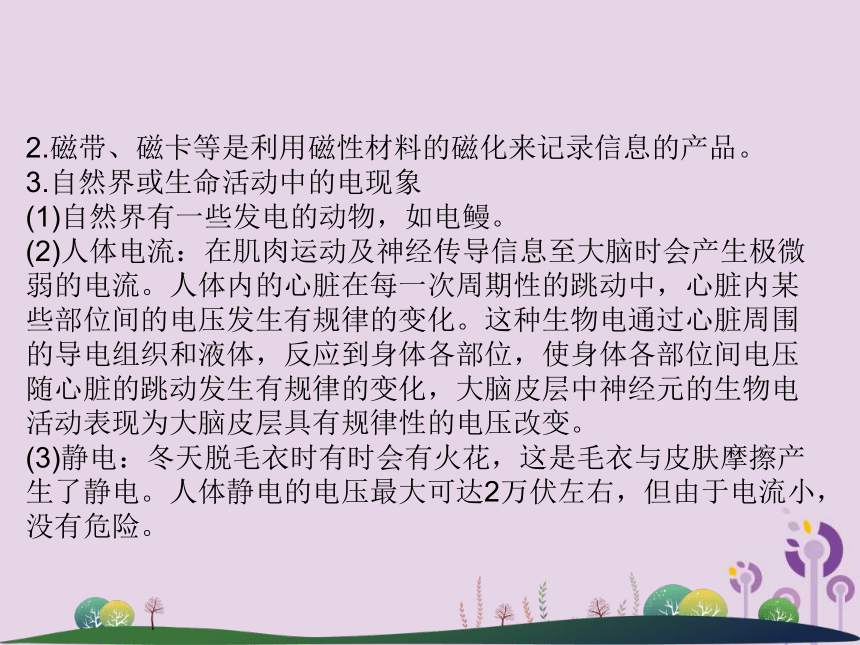

4.感应电流的方向与　__________　和　________________　有关。闭合的切割磁感线磁场方向导体运动方向1.磁现象辨识2.磁带、磁卡等是利用磁性材料的磁化来记录信息的产品。
3.自然界或生命活动中的电现象
(1)自然界有一些发电的动物，如电鳗。
(2)人体电流：在肌肉运动及神经传导信息至大脑时会产生极微弱的电流。人体内的心脏在每一次周期性的跳动中，心脏内某些部位间的电压发生有规律的变化。这种生物电通过心脏周围的导电组织和液体，反应到身体各部位，使身体各部位间电压随心脏的跳动发生有规律的变化，大脑皮层中神经元的生物电活动表现为大脑皮层具有规律性的电压改变。
(3)静电：冬天脱毛衣时有时会有火花，这是毛衣与皮肤摩擦产生了静电。人体静电的电压最大可达2万伏左右，但由于电流小，没有危险。4.绘制简单的电磁控制电路
电磁继电器是用电磁铁控制的自动开关，使用电磁继电器可以用低电压、弱电流控制高电压、强电流。返回1.(2018，自贡)自贡一学生利用手中的条形磁体做了以下实验，其中结论正确的是( )
A.同名磁极相互吸引
B.条形磁体能够吸引小铁钉
C.将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方
D.条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了B2.(2017，嘉兴)如图是奥斯特实验的示意图，有关分析正确的
是( )
A.通电导线周围磁场方向由小磁针的指向决定
B.发生偏转的小磁针对通电导线有力的作用
C.移去小磁针后的通电导线周围不存在磁场
D.通电导线周围的磁场方向与电流方向无关B3.(2018，绍兴)汤姆生在研究阴极射线时发现了电子，如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流，则通过这束电子流的运动方向推断电流及周围的磁场方向是( )A4.(2018，临沂)小磁针静止时的指向如图所示，由此可知( )
A.a端是通电螺线管的N极，c端是电源正极
B.a端是通电螺线管的N极，c端是电源负极
C.b端是通电螺线管的N极，d端是电源正极
D.b端是通电螺线管的N极，d端是电源负极B5.(2017，金华)在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路，下列相关说法不正确的是( )
A.电磁铁A、B上方都是S极
B.通过电磁铁A和B的电流相等
C.电磁铁A的磁性强于电磁铁B的磁性
D.向右移动滑片P，电磁铁A、B磁性都减弱A6.(2017，河北)如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是( )
?
A.甲实验说明同名磁极相互吸引，异名磁极相互排斥
B.乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流
C.丙实验说明利用磁场可以产生电流
D.丁实验说明机械能可以转化为电能B7.(2018，宁波)我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是( )C8.(2017，宿迁)如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合。下列说法正确的是( )
A.电磁继电器与发电机工作原理相同
B.电磁继电器与电动机工作原理相同
C.电磁铁工作时，上端为S极
D.当有人闯入保密室时，b灯亮
9.(2018，遂宁)如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。请标出电磁铁的S极和用“＋”标出电源的正极。D+返回【例1】　(2017，衡阳)如图所示，闭合开关，根据小磁针静止时的指向，可以判断出电源的左端是　 　极(选填“正”或“负”)，条形磁体的右端是　 　极(选填“N”或“S”)。正S1.(2018，上海)以下正确的图是(通电螺线管的磁极方向和NS极)( )B【例2】　如图为通电螺线管磁场强弱演示仪的示意图(导线电阻不计)，由图可知( )
A.当开关S接a点时，仪表指针向右偏转
B.当开关S接a点且滑片P向下移动时，仪表示数变小
C.保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大
D.若将电源正负极对调，仪表指针偏转方向不变C2.(2018，威海)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是( )
?
A.电磁铁的右端为N极
B.小磁针将顺时针旋转
C.当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D.当P向右滑动时，电磁铁的磁性减小，电压表的示数减小D【例3】　(2017，扬州)如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。下列实验能揭示手电筒工作原理的是( )B3.(2017，黄冈)如图是一款能发电的魔方充电器，
转动魔方时，它根据　 　(选填“电流的
磁效应”“电磁感应”或“通电导体在磁场中受力”)的
原理发电，这个过程中　 　能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的　 　(选填“电源”或“用电器”)。
4.如图所示，在“探究什么情况下磁可以生电”的实验
中，保持磁体不动，下列现象描述正确的是( )
A.导线AB竖直向上运动时，电流表指针会偏转
B.导线AB竖直向下运动时，电流表指针会偏转
C.导线AB从图中所示位置斜向上运动时，电流表指针不会偏转
D.导线AB分别水平向右和水平向左运动时，电流表指针偏转的方向相反磁感应电机械电源D【例4】　(2018，嘉兴)如图是一个温度自动报警器的工作原理电路图。当控制电路中有电流通过时，电磁铁左端为　 　极。在使用中发现，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为　
　(任写一种)导致工作电路没有接通。S控制电路电源电压太小5.(2017，武汉)如图所示是一种水位自动报警器的原理图。水位没有达到金属块A时，灯　 　亮；水位达到金属块A时，由于一般的水是　 　，灯　 　亮。L1导体L2
