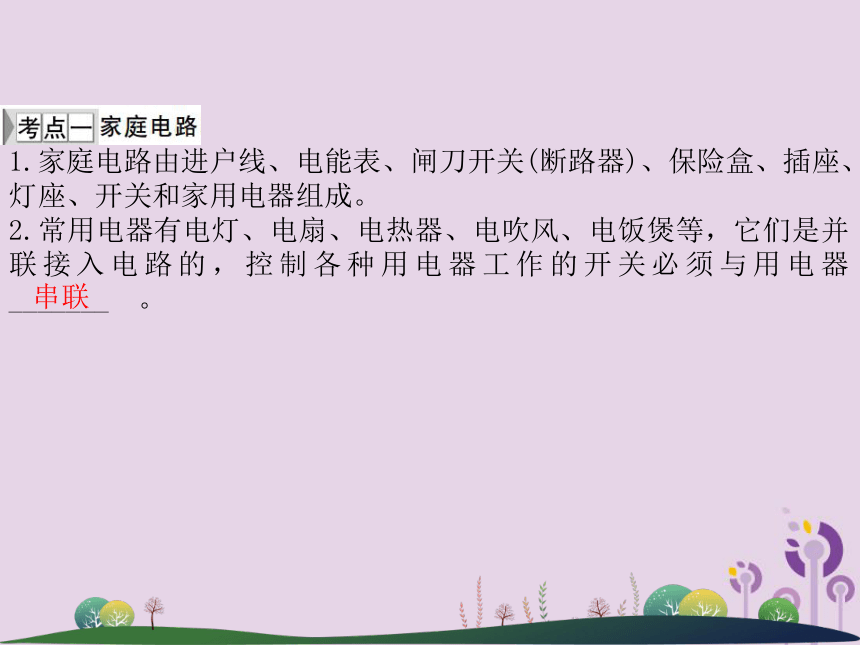

课件16张PPT。第26讲　家庭电路1.家庭电路由进户线、电能表、闸刀开关(断路器)、保险盒、插座、灯座、开关和家用电器组成。
2.常用电器有电灯、电扇、电热器、电吹风、电饭煲等，它们是并联接入电路的，控制各种用电器工作的开关必须与用电器　_______　。串联3.熔断器

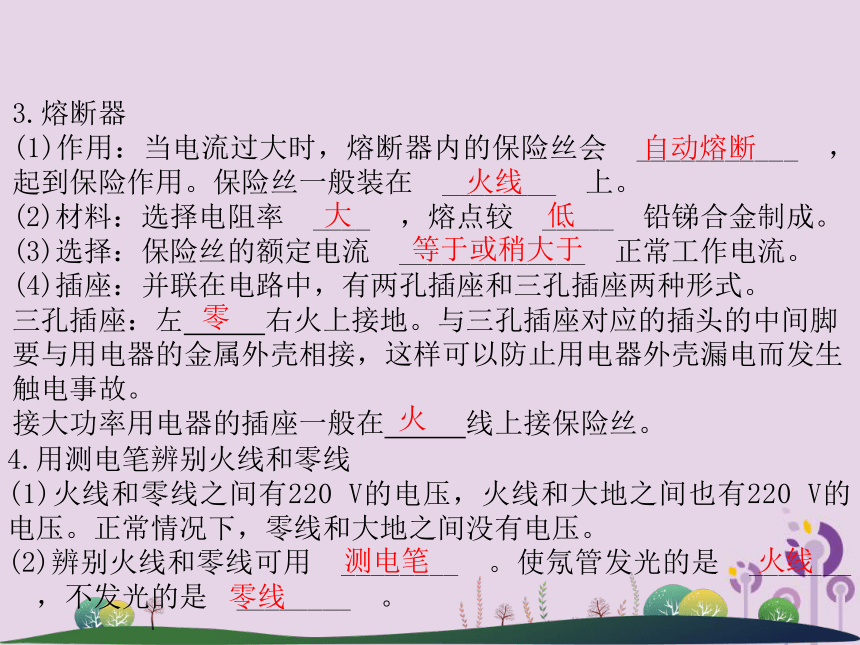

(1)作用：当电流过大时，熔断器内的保险丝会　___________　，起到保险作用。保险丝一般装在　________　上。
(2)材料：选择电阻率　____　，熔点较　_____　铅锑合金制成。
(3)选择：保险丝的额定电流　_____________　正常工作电流。
(4)插座：并联在电路中，有两孔插座和三孔插座两种形式。
三孔插座：左　 　右火上接地。与三孔插座对应的插头的中间脚要与用电器的金属外壳相接，这样可以防止用电器外壳漏电而发生触电事故。
接大功率用电器的插座一般在　 　线上接保险丝。
自动熔断火线大低等于或稍大于4.用测电笔辨别火线和零线
(1)火线和零线之间有220 V的电压，火线和大地之间也有220 V的电压。正常情况下，零线和大地之间没有电压。
(2)辨别火线和零线可用　________　。使氖管发光的是　_______　，不发光的是　________　。测电笔火线零线零火1.家庭电路的电压是220 V，大量事实表明　______________　的电压对人体才是安全的。
2.安全用电原则：不接触低压带电体，不靠近高压带电体。
3.安全用电常识：将插头插入插座时，手不要接触金属插脚；不要用湿手触摸用电器、插座和开关；防止电线的绝缘层老化或破损；不要在高压线旁钓鱼或放风筝；不要使插座超负荷；避免在浴室使用电器；导线旁不要放发热物体；不要同时使用多个大功率电器。不大于36 V4.触电与急救
(1)触电是由电流从人体中通过造成的，常见的触电现象有单线触电、双线触电等。
(2)急救时，立即切断电源，用绝缘体将触电者与带电体分开。
5.电能表及熔断器(保险丝)的作用
(1)电能表：测量电路消耗了多少电能。
(2)熔断器(保险丝)的作用：电流过大时，自动切断电路(熔断)，保护电路。返回1.(2018，绍兴)下列有关家庭电路的说法正确的是( )
A.家庭电路中的插座应与用电器串联
B.家庭电路的电压对于人体是安全的
C.测电笔可以辨别零线与地线
D.电能表用来测量用户消耗的电能
2.(2017，枣庄)电工师傅维修电路有时需要带电操作，如图，以下操作不会发生触电事故的是( )DB3.(2017，金华)小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是( )
A.电路中甲、丁串联
B.电路中丙连接方式不正确
C.闭合开关K1、K2，甲灯亮、乙灯不亮，
说明乙灯被短路
D.用测电笔检测丙插座的两孔时，测电笔氖管都能发光
4.(2017，聊城)下列做法中符合安全用电原则的是( )BA5.(2018，荆门)我们日常生活中离不开电。下列有关安全用电的说法中正确的是( )
A.家庭电路的开关，接在零线或火线上都可以
B.放风筝时，应远离高压输电线
C.空气开关跳闸后，应立即合上
D.使用试电笔时，不接触笔尾金属体，会发生触电事故
6.(2018，宁波)如图是正常家庭电路的一部分。下列说法正确的
是( )
A.导线B与大地之间的电压为220V
B.测电笔先后插入插座的左右插孔，
氖管都发光
C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D.断开开关S后，站在地上的人接触a点或b点一定不会触电BC返回【例1】　(2018，南充)下列图中符合安全用电与保护原则的是( )A1.(2018，娄底)“全国中小学安全教育平台”和物理学科都强调了安全用电。下列做法符合安全用电要求的是( )
A.选用插座时，所有家用电器都使用两孔插座
B.更换灯泡时，不断开电源开关
C.有人触电时，首先切断电源
D.家用电器电线绝缘皮破损了仍继续使用C【例2】　(2017，烟台)如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则( )
A.电热水壶所在电路的b、c间断路
B.插座的接地线断路
C.电路的c、d间导线断路
D.电路的a、b间导线断路,C2.(2018，泰州)如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是( )
?
A.一定是零线上的熔丝熔断了
B.断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C.只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D.只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光B
