2019年中考科学总复习专题四 电路故障分析（精练）(课件 17张PPT)

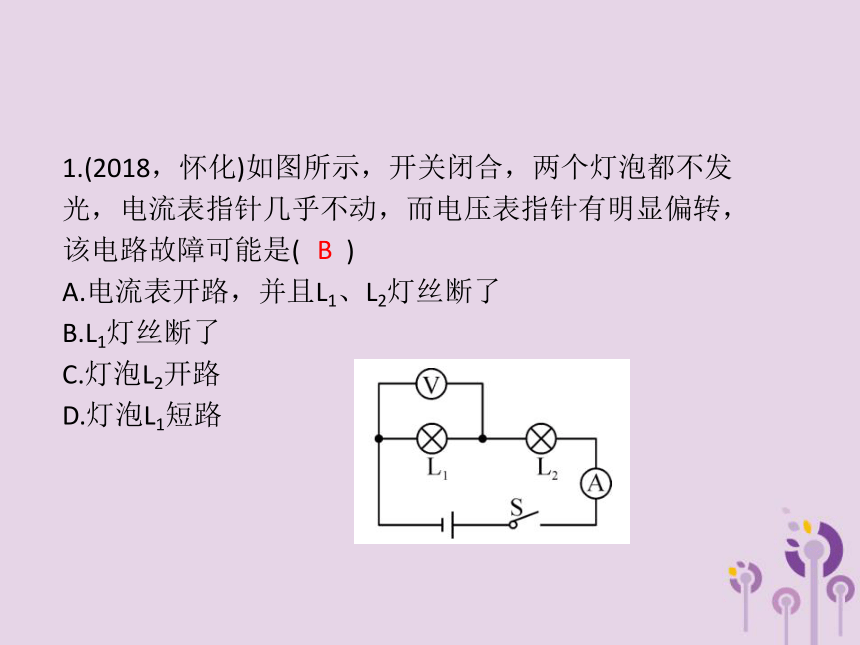

课件17张PPT。1.(2018，怀化)如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是( )
A.电流表开路，并且L1、L2灯丝断了
B.L1灯丝断了
C.灯泡L2开路

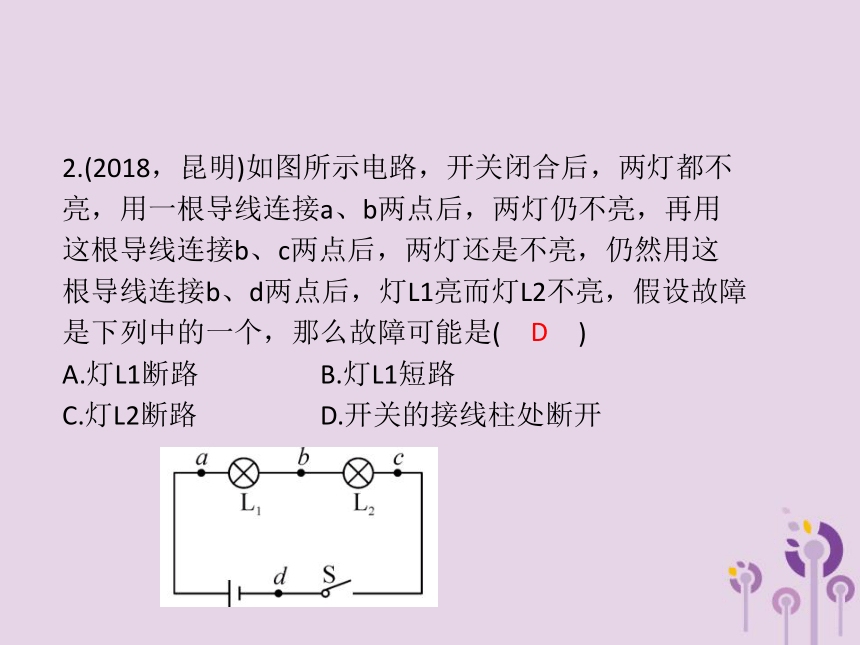

D.灯泡L1短路B2.(2018，昆明)如图所示电路，开关闭合后，两灯都不亮，用一根导线连接a、b两点后，两灯仍不亮，再用这根导线连接b、c两点后，两灯还是不亮，仍然用这根导线连接b、d两点后，灯L1亮而灯L2不亮，假设故障是下列中的一个，那么故障可能是( )
A.灯L1断路 B.灯L1短路

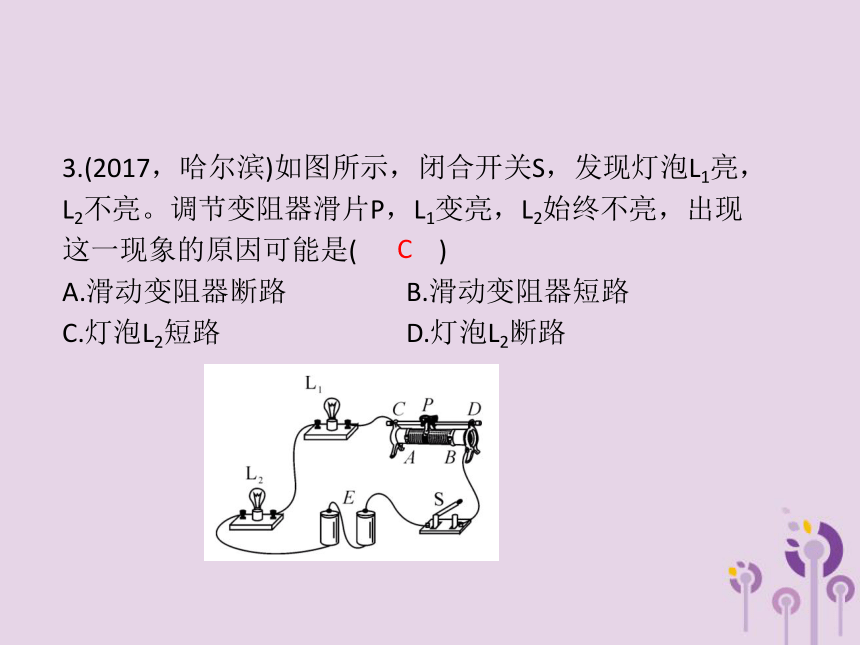

C.灯L2断路 D.开关的接线柱处断开D3.(2017，哈尔滨)如图所示，闭合开关S，发现灯泡L1亮，L2不亮。调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )
A.滑动变阻器断路 B.滑动变阻器短路

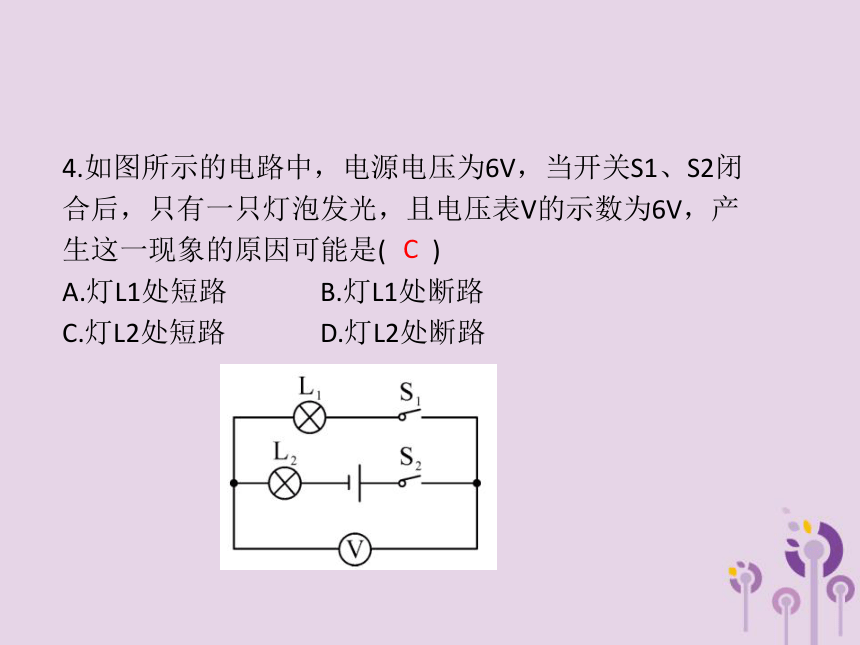

C.灯泡L2短路 D.灯泡L2断路C4.如图所示的电路中，电源电压为6V，当开关S1、S2闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是( )
A.灯L1处短路 B.灯L1处断路

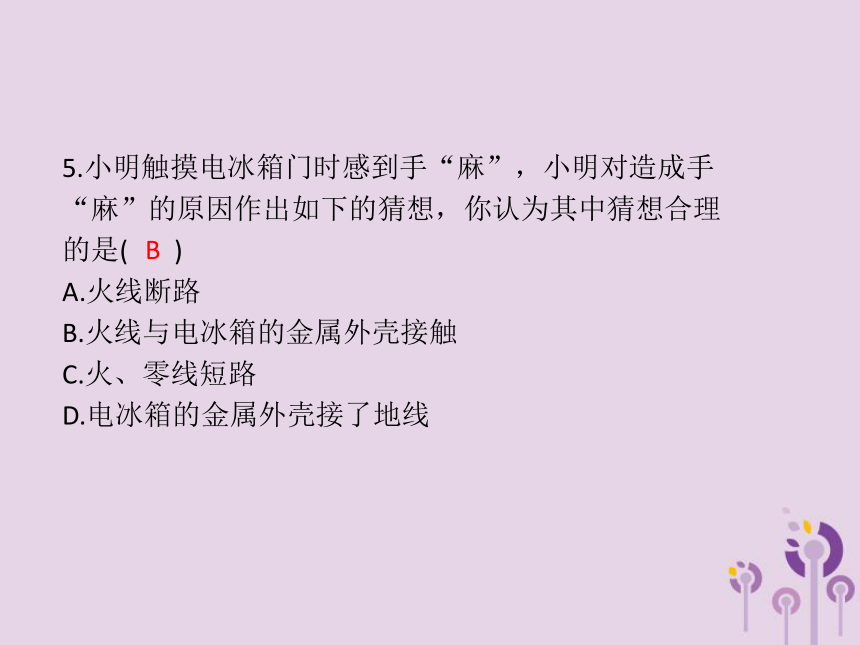

C.灯L2处短路 D.灯L2处断路C5.小明触摸电冰箱门时感到手“麻”，小明对造成手“麻”的原因作出如下的猜想，你认为其中猜想合理的是( )
A.火线断路
B.火线与电冰箱的金属外壳接触
C.火、零线短路

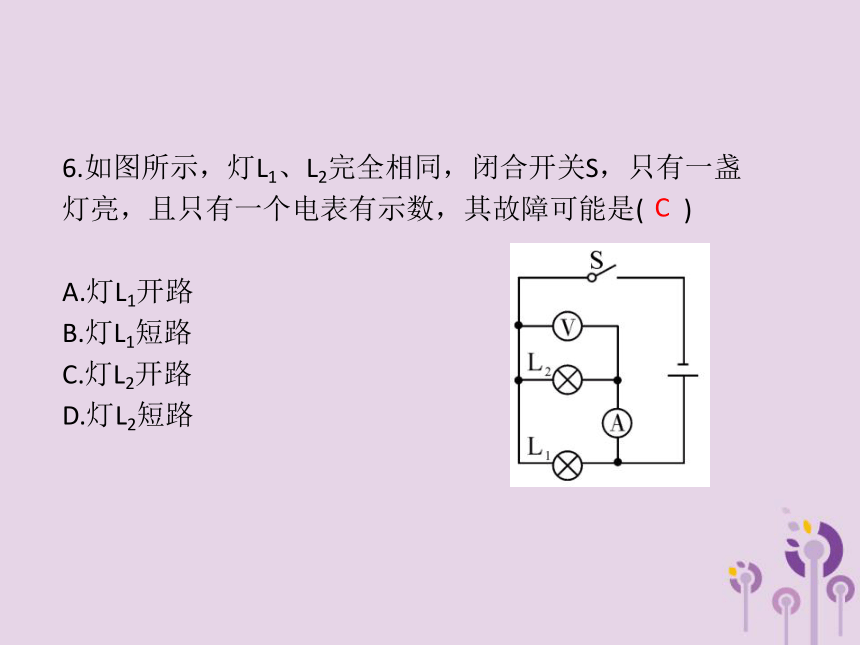

D.电冰箱的金属外壳接了地线B6.如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是( )
　　　　　　　　　　　　　　　
A.灯L1开路
B.灯L1短路
C.灯L2开路
D.灯L2短路C7.如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。则下列判断正确的是( )
A.R0短路，电流表示数变大
B.R1断路，电压表示数变大
C.R1断路，电流表示数变大
D.R0短路，电压表示数变大B8.某同学按照图所示的电路测定小灯泡的电功率，闭合开关后，他观察到小灯泡不发光，但电流表、电压表指针有偏转。以下判断正确的是( )
A.灯泡被短路
B.灯泡的灯丝断了
C.灯泡与灯座接触不良
D.灯泡的实际功率比额定功率小得多D9.在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明( )
A.电源接线柱接触不良
B.开关的触片或接线柱接触不良
C.电流表连接柱接触不良
D.灯泡灯丝断了或灯座接触不良B10.如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好。为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则( )DA.只可能是小灯泡发生短路故障
B.只可能是小灯泡发生断路故障
C.还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障
D.还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障11.(2017，济宁)两个相同的小灯泡串联起来接入电路中，正常工作。如果其中一只灯泡发生了断路，另一只灯泡也不能工作。用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡。你认为用　 　(选填“导线”或“电压表”)检测更好些，理由是　 　 电压表如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡 12.(2017，昆明)在图中所示电路中，电源电压恒为6V。闭合S后，发现两个小灯泡(均标有“3V　1W”)都不亮，用电压表测得Uac＝Ubd＝6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是　 　(须指明那个元件出了什么故障)；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为　 　。L2断路0V 13.(2018，上海)在如图所示的电路中，R1＝R2，电键S闭合后，电路正常工作，电流表和电压表的示数分别为I0、U0，过一段时间后一个电表示数变大，一个电表示数变小。已知电路中仅有一处故障，且只发生在电阻R1、R2上，请根据相关信息写出电表的示数及相应的故障。　
　、　 　。电压表示数为2U0，电流为0，说明R1断路电压表为0，电流表示数为2I0，说明R1短路14.如图所示，是小刚家里部分电路的示意图。当闭合开关S后，发现电灯L不亮，检查空气开关没有跳闸。当小刚用测电笔分别测试F、E两点时测电笔的氖管都发光，但用测电笔分别测试A、B两点时测电笔的氖管都不发光；用测电笔分别测试电灯L接口的两根电线C点和D点；发现这两处都能使测电笔的氖管发光。(1)你判定此电路故障应是( )。
A.火线和零线短路
B.电灯L短路
C.电线AB段某处断路
D.电线BC段某处断路
(2)小刚排除电路故障后，电灯L正常工作时，用测电笔分别测试电灯L接口的两根电线C点和D点时，能使测电笔发光的是　 　 点。 DCD
