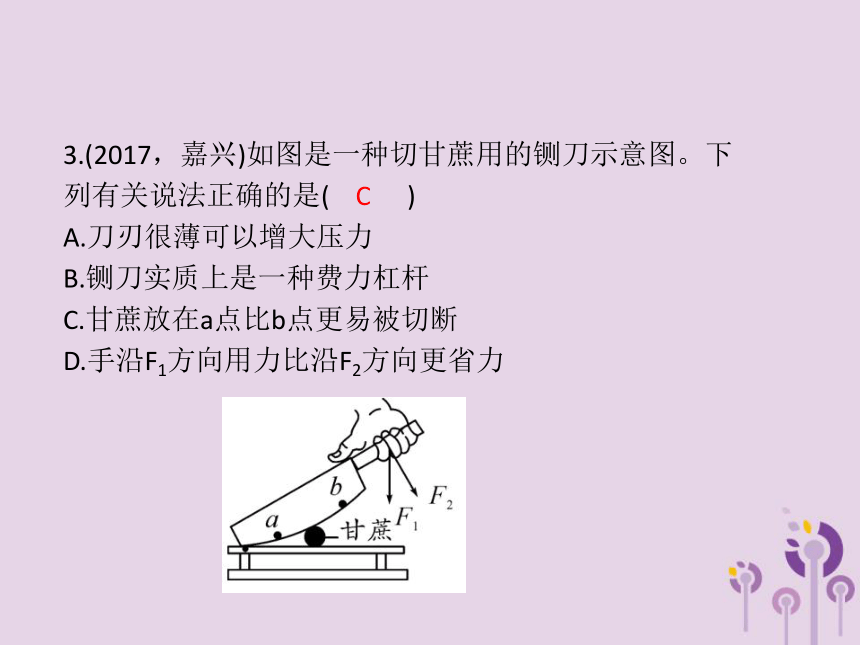

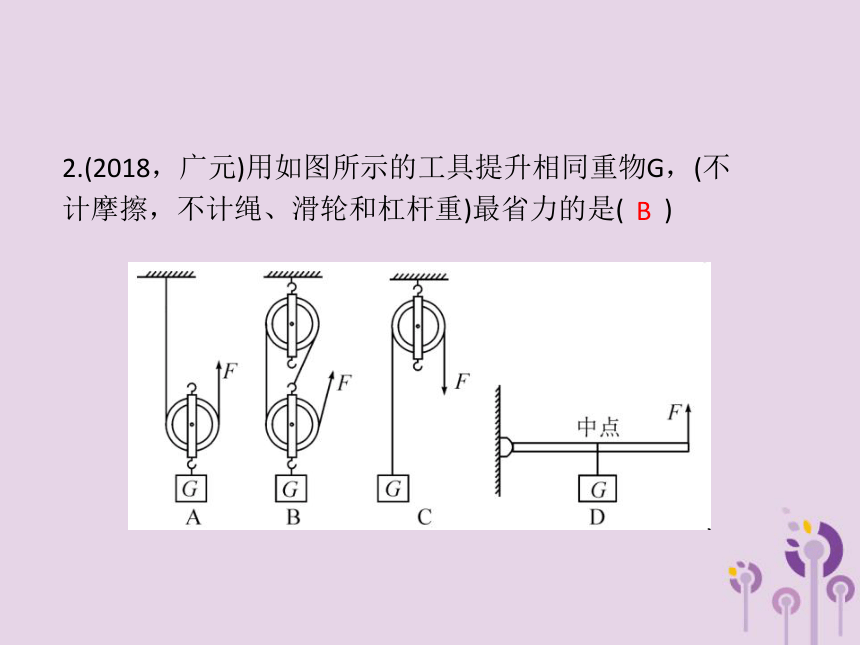

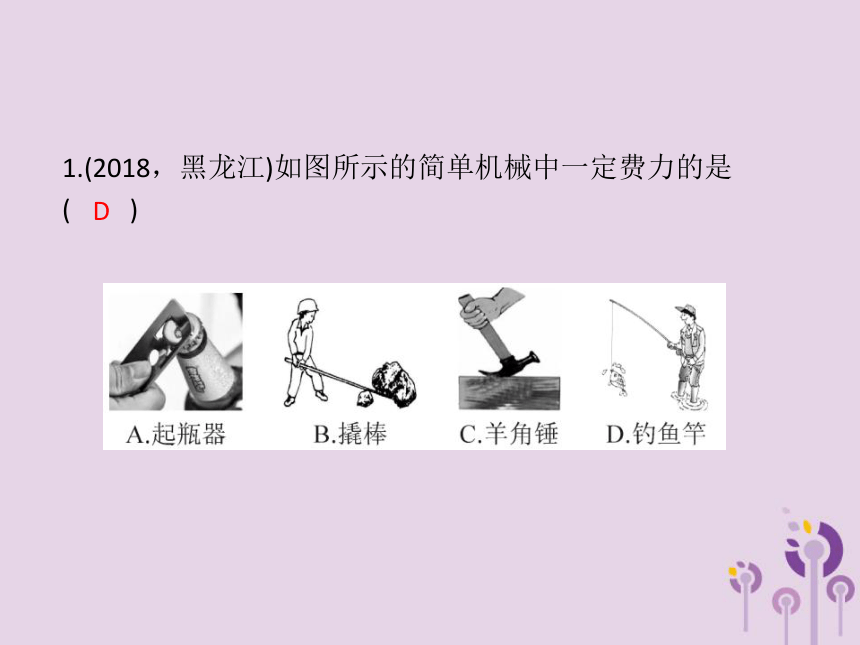

课件20张PPT。1.(2018，黑龙江)如图所示的简单机械中一定费力的是( )D2.(2018，广元)用如图所示的工具提升相同重物G，(不计摩擦，不计绳、滑轮和杠杆重)最省力的是( )B3.(2017，嘉兴)如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是( )
A.刀刃很薄可以增大压力
B.铡刀实质上是一种费力杠杆
C.甘蔗放在a点比b点更易被切断

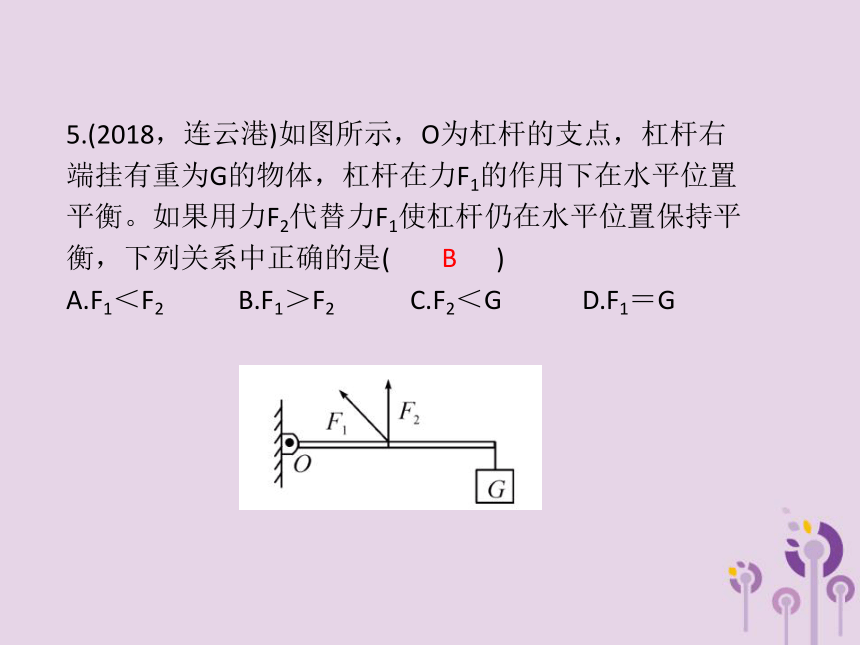

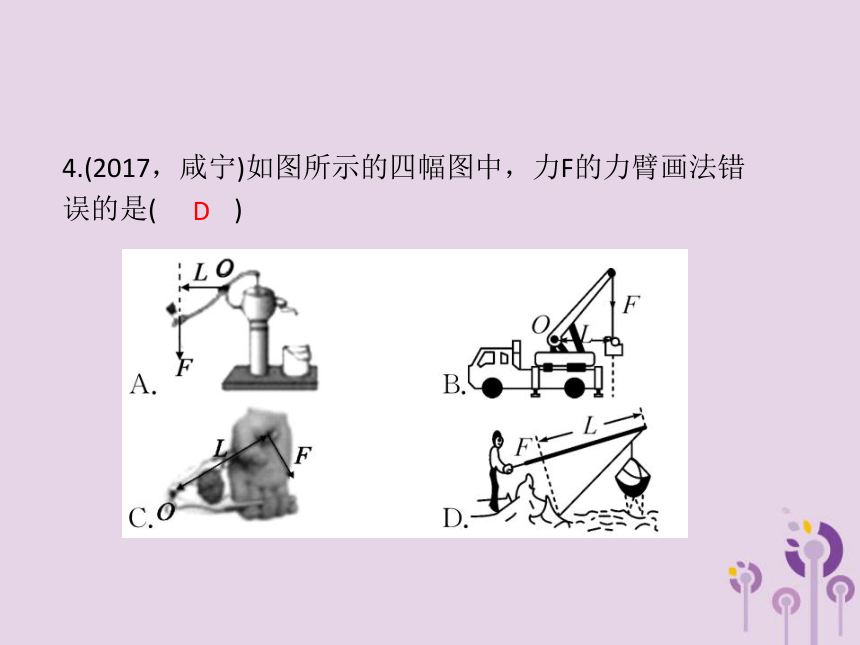

D.手沿F1方向用力比沿F2方向更省力C4.(2017，咸宁)如图所示的四幅图中，力F的力臂画法错误的是( )D5.(2018，连云港)如图所示，O为杠杆的支点，杠杆右端挂有重为G的物体，杠杆在力F1的作用下在水平位置平衡。如果用力F2代替力F1使杠杆仍在水平位置保持平衡，下列关系中正确的是( )

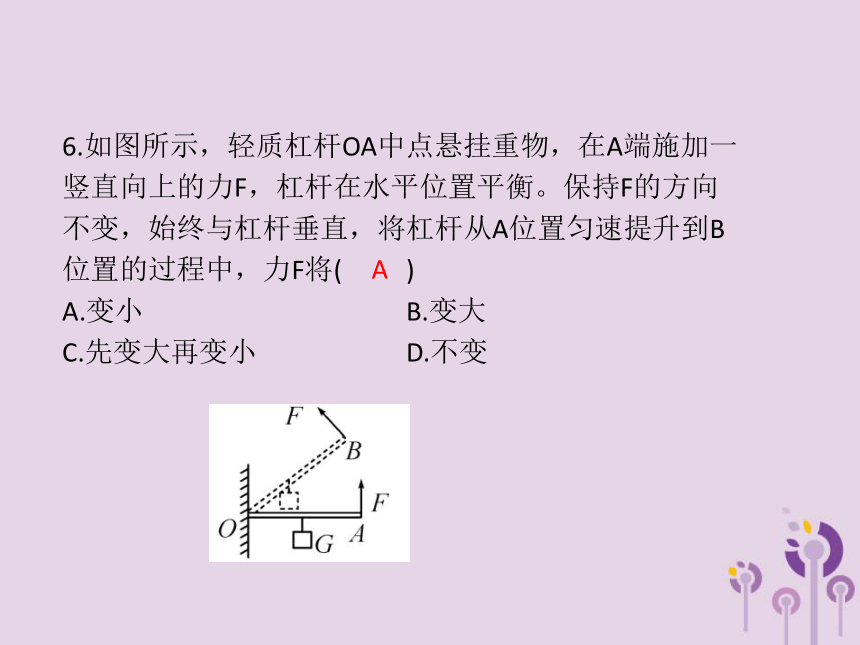

A.F1＜F2 B.F1＞F2 C.F2＜G D.F1＝GB6.如图所示，轻质杠杆OA中点悬挂重物，在A端施加一竖直向上的力F，杠杆在水平位置平衡。保持F的方向不变，始终与杠杆垂直，将杠杆从A位置匀速提升到B位置的过程中，力F将( )
A.变小 B.变大

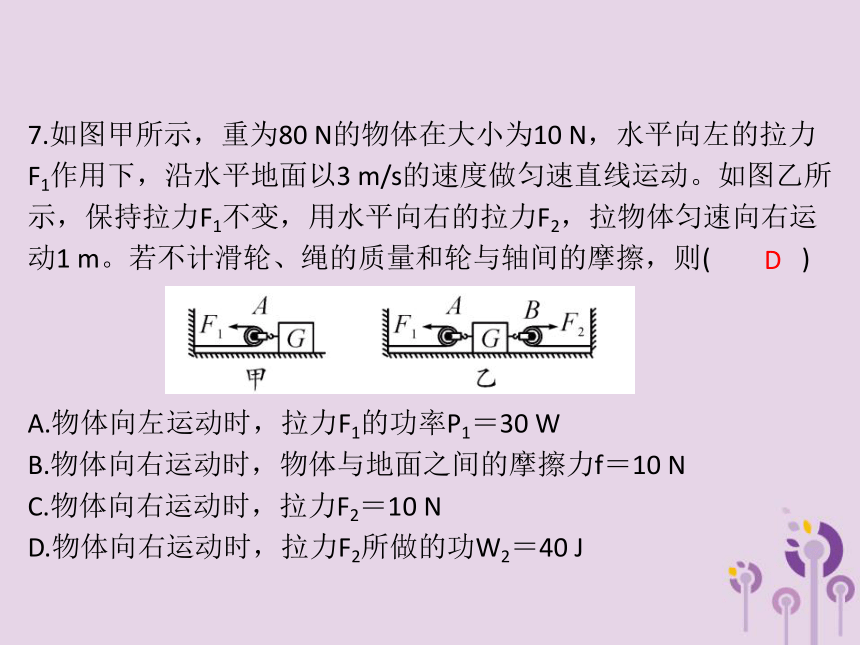

C.先变大再变小 D.不变A7.如图甲所示，重为80 N的物体在大小为10 N，水平向左的拉力F1作用下，沿水平地面以3 m/s的速度做匀速直线运动。如图乙所示，保持拉力F1不变，用水平向右的拉力F2，拉物体匀速向右运动1 m。若不计滑轮、绳的质量和轮与轴间的摩擦，则( )
A.物体向左运动时，拉力F1的功率P1＝30 W
B.物体向右运动时，物体与地面之间的摩擦力f＝10 N
C.物体向右运动时，拉力F2＝10 N

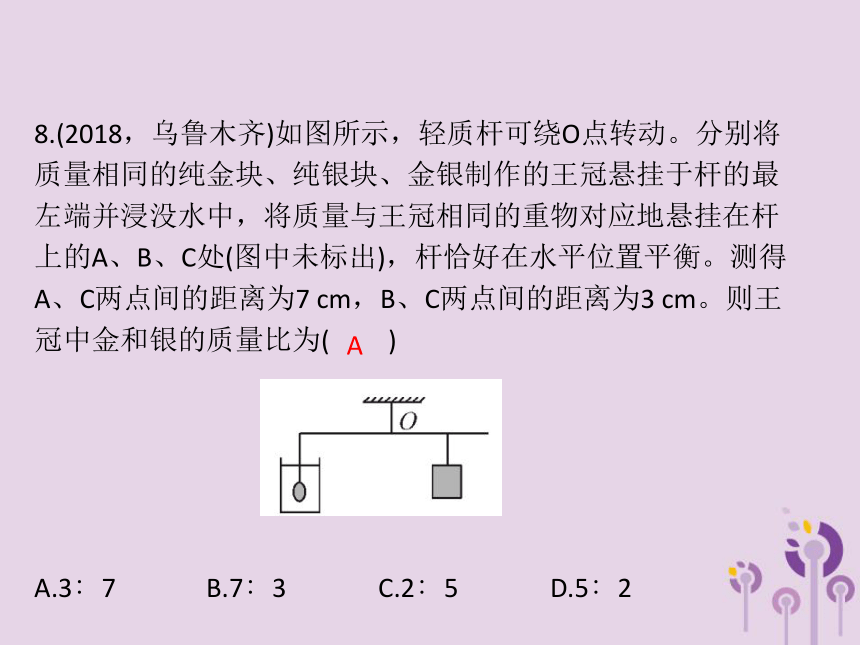

D.物体向右运动时，拉力F2所做的功W2＝40 JD8.(2018，乌鲁木齐)如图所示，轻质杆可绕O点转动。分别将质量相同的纯金块、纯银块、金银制作的王冠悬挂于杆的最左端并浸没水中，将质量与王冠相同的重物对应地悬挂在杆上的A、B、C处(图中未标出)，杆恰好在水平位置平衡。测得A、C两点间的距离为7 cm，B、C两点间的距离为3 cm。则王冠中金和银的质量比为( )
A.3∶7 B.7∶3 C.2∶5 D.5∶2 A9.(2017，庆阳)如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图。10.(2018，天津)利用图甲中的撬棒撬石块时，撬棒相当于 (选填“省力”或“费力”)杠杆；利用图乙中的滑轮组匀速提升900 N的重物时，若忽略滑轮自重、绳重及摩擦，人对绳的最小拉力为 N。省力30011.(2018，威海)如图为吊装工具示意图，物体M为重5000 N的配重，杠杆AB的支点为O，OA∶OB＝1∶2，每个滑轮重100 N。当重为700 N的工人用300 N的力竖直向下匀速拉动绳子时，工人对地面的压力为 N，物体M对地面的压力为 N。(杠杆与绳的自重、滑轮组摩擦均不计)400450012.(2017，杭州)小金将长为0.6米、质量可忽略不计的木棒搁在肩上，棒的后端A挂一个40牛的物体，肩上支点O离后端A为0.2米，他用手压住前端B使木棒保持水平平衡，如图所示，小金的质量为50千克，则此时手压木棒的压力大小为 牛，肩对木棒的支持力大小为 牛，人对地面的压力大小为 牛(g＝10牛/千克)。206054013.如图所示，用甲、乙两滑轮匀速向上提升重物，物重都是600 N，不计动滑轮重及摩擦，绳子的拉力F甲为
N；F乙为 N。若将重物提高1 m，则甲滑轮绳子的自由端移动的距离为 m；乙滑轮绳子的自由端移动的距离为 m。2003003214.(2017，扬州)“暴走”是一种快速的徒
步运动方式。观察分析人走路情形，可以
将人的脚视为一根杠杆，如图所示，行走
时人的脚掌前端是支点，人体受到的重力
是阻力，小腿肌肉施加的力是动力。已知
某人的质量为80 kg，g＝10 N/kg。
(1)请画出小腿肌肉施加的拉力F的力臂l1。
(2)根据图片，估算小腿肌肉产生的拉力是 N。
(3)人向前走一步的过程中，重心升高约4 cm，人克服自身重力约做了 J的功。4003215.(2018，绥化)在“探究杠杆的平衡条件”的实验中，小明发现在没有挂物体时，杠杆处于如甲图所示的状态，他应将杠杆两端的平衡螺母向 (选填“左”或“右”)调节，使杠杆在水平位置平衡，挂上重力均为0.5 N的钩码后，再次平衡时如乙图所示，小明得出了杠杆的平衡条件是“动力×动力臂＝阻力×阻力臂”，小明得出结论的过程中存在的不妥之处是 ；右只通过一次测量，数据具有偶然性，不具有普遍性如丙图所示，把乙图a点的钩码取下，换用弹簧测力计使杠杆再次平衡时，发现其示数大于0.5 N，根本原因(直接观察到的不属于根本原因)是 ；采用丁图的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的结论不相同，其主要原因是 。动力F的力臂变短杠杆自身的重力对实验有影响16.(2017，湖州)建筑工人利用如图所示装置，将质量为100千克的沙袋从地面匀速提到3米高的一楼楼面，用时30秒。已知动滑轮的质量为8千克，不计绳子重力和摩擦。
求：(1)拉力的大小；
(2)这段时间内人拉绳子做功的功率。解：(1)物体的重力为：G＝mg＝100 kg×10 N/kg＝1000 N；动滑轮的重力为：G轮＝m轮g＝8 kg×10 N/kg＝80 N；则拉力为：F＝0.5(G＋G轮)＝0.5×(1000 N＋80 N)＝540 N；
(2)拉力移动的距离为s＝2h＝2×3m＝6 m；拉力做的功为：W＝Fs＝540 N×6 m＝3240 J；
拉力的功率为：P＝W/t＝3240J÷30s＝108 W。17.(2018，台州)图甲是一种壶口处配有自动开合小壶盖的电水壶。
(1)如图乙，电水壶底部的导线连接装置有铜环①、铜环②和铜柱③。经测试发现：①、②之间是绝缘的，②、③之间常温下有十几欧姆的电阻。则与水壶金属外壳相连的装置是 。铜环①(2)图丙是自动开合小壶盖简化侧视图，OA是小壶盖，C是其重力作用点，B是小壶盖的配重，OB是配重柄，AOB能绕固定点O自由转动。请在图丙中作出小壶盖的重力G及其力臂L。(2)小壶盖的重力G方向竖直向下，根据力臂的定义做出重力的力臂，如下图l所示：
A.刀刃很薄可以增大压力
B.铡刀实质上是一种费力杠杆
C.甘蔗放在a点比b点更易被切断
D.手沿F1方向用力比沿F2方向更省力C4.(2017，咸宁)如图所示的四幅图中，力F的力臂画法错误的是( )D5.(2018，连云港)如图所示，O为杠杆的支点，杠杆右端挂有重为G的物体，杠杆在力F1的作用下在水平位置平衡。如果用力F2代替力F1使杠杆仍在水平位置保持平衡，下列关系中正确的是( )
A.F1＜F2 B.F1＞F2 C.F2＜G D.F1＝GB6.如图所示，轻质杠杆OA中点悬挂重物，在A端施加一竖直向上的力F，杠杆在水平位置平衡。保持F的方向不变，始终与杠杆垂直，将杠杆从A位置匀速提升到B位置的过程中，力F将( )
A.变小 B.变大
C.先变大再变小 D.不变A7.如图甲所示，重为80 N的物体在大小为10 N，水平向左的拉力F1作用下，沿水平地面以3 m/s的速度做匀速直线运动。如图乙所示，保持拉力F1不变，用水平向右的拉力F2，拉物体匀速向右运动1 m。若不计滑轮、绳的质量和轮与轴间的摩擦，则( )
A.物体向左运动时，拉力F1的功率P1＝30 W
B.物体向右运动时，物体与地面之间的摩擦力f＝10 N
C.物体向右运动时，拉力F2＝10 N
D.物体向右运动时，拉力F2所做的功W2＝40 JD8.(2018，乌鲁木齐)如图所示，轻质杆可绕O点转动。分别将质量相同的纯金块、纯银块、金银制作的王冠悬挂于杆的最左端并浸没水中，将质量与王冠相同的重物对应地悬挂在杆上的A、B、C处(图中未标出)，杆恰好在水平位置平衡。测得A、C两点间的距离为7 cm，B、C两点间的距离为3 cm。则王冠中金和银的质量比为( )
A.3∶7 B.7∶3 C.2∶5 D.5∶2 A9.(2017，庆阳)如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图。10.(2018，天津)利用图甲中的撬棒撬石块时，撬棒相当于 (选填“省力”或“费力”)杠杆；利用图乙中的滑轮组匀速提升900 N的重物时，若忽略滑轮自重、绳重及摩擦，人对绳的最小拉力为 N。省力30011.(2018，威海)如图为吊装工具示意图，物体M为重5000 N的配重，杠杆AB的支点为O，OA∶OB＝1∶2，每个滑轮重100 N。当重为700 N的工人用300 N的力竖直向下匀速拉动绳子时，工人对地面的压力为 N，物体M对地面的压力为 N。(杠杆与绳的自重、滑轮组摩擦均不计)400450012.(2017，杭州)小金将长为0.6米、质量可忽略不计的木棒搁在肩上，棒的后端A挂一个40牛的物体，肩上支点O离后端A为0.2米，他用手压住前端B使木棒保持水平平衡，如图所示，小金的质量为50千克，则此时手压木棒的压力大小为 牛，肩对木棒的支持力大小为 牛，人对地面的压力大小为 牛(g＝10牛/千克)。206054013.如图所示，用甲、乙两滑轮匀速向上提升重物，物重都是600 N，不计动滑轮重及摩擦，绳子的拉力F甲为
N；F乙为 N。若将重物提高1 m，则甲滑轮绳子的自由端移动的距离为 m；乙滑轮绳子的自由端移动的距离为 m。2003003214.(2017，扬州)“暴走”是一种快速的徒
步运动方式。观察分析人走路情形，可以
将人的脚视为一根杠杆，如图所示，行走
时人的脚掌前端是支点，人体受到的重力
是阻力，小腿肌肉施加的力是动力。已知
某人的质量为80 kg，g＝10 N/kg。
(1)请画出小腿肌肉施加的拉力F的力臂l1。
(2)根据图片，估算小腿肌肉产生的拉力是 N。
(3)人向前走一步的过程中，重心升高约4 cm，人克服自身重力约做了 J的功。4003215.(2018，绥化)在“探究杠杆的平衡条件”的实验中，小明发现在没有挂物体时，杠杆处于如甲图所示的状态，他应将杠杆两端的平衡螺母向 (选填“左”或“右”)调节，使杠杆在水平位置平衡，挂上重力均为0.5 N的钩码后，再次平衡时如乙图所示，小明得出了杠杆的平衡条件是“动力×动力臂＝阻力×阻力臂”，小明得出结论的过程中存在的不妥之处是 ；右只通过一次测量，数据具有偶然性，不具有普遍性如丙图所示，把乙图a点的钩码取下，换用弹簧测力计使杠杆再次平衡时，发现其示数大于0.5 N，根本原因(直接观察到的不属于根本原因)是 ；采用丁图的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的结论不相同，其主要原因是 。动力F的力臂变短杠杆自身的重力对实验有影响16.(2017，湖州)建筑工人利用如图所示装置，将质量为100千克的沙袋从地面匀速提到3米高的一楼楼面，用时30秒。已知动滑轮的质量为8千克，不计绳子重力和摩擦。
求：(1)拉力的大小；
(2)这段时间内人拉绳子做功的功率。解：(1)物体的重力为：G＝mg＝100 kg×10 N/kg＝1000 N；动滑轮的重力为：G轮＝m轮g＝8 kg×10 N/kg＝80 N；则拉力为：F＝0.5(G＋G轮)＝0.5×(1000 N＋80 N)＝540 N；
(2)拉力移动的距离为s＝2h＝2×3m＝6 m；拉力做的功为：W＝Fs＝540 N×6 m＝3240 J；
拉力的功率为：P＝W/t＝3240J÷30s＝108 W。17.(2018，台州)图甲是一种壶口处配有自动开合小壶盖的电水壶。
(1)如图乙，电水壶底部的导线连接装置有铜环①、铜环②和铜柱③。经测试发现：①、②之间是绝缘的，②、③之间常温下有十几欧姆的电阻。则与水壶金属外壳相连的装置是 。铜环①(2)图丙是自动开合小壶盖简化侧视图，OA是小壶盖，C是其重力作用点，B是小壶盖的配重，OB是配重柄，AOB能绕固定点O自由转动。请在图丙中作出小壶盖的重力G及其力臂L。(2)小壶盖的重力G方向竖直向下，根据力臂的定义做出重力的力臂，如下图l所示：
