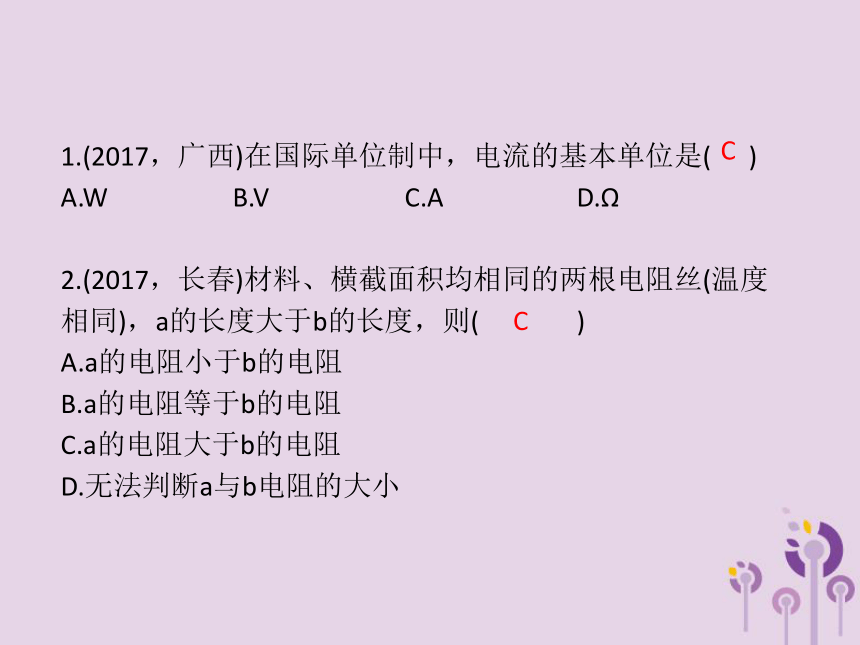

课件21张PPT。1.(2017，广西)在国际单位制中，电流的基本单位是( )
A.W B.V C.A D.Ω
2.(2017，长春)材料、横截面积均相同的两根电阻丝(温度相同)，a的长度大于b的长度，则( )
A.a的电阻小于b的电阻
B.a的电阻等于b的电阻
C.a的电阻大于b的电阻

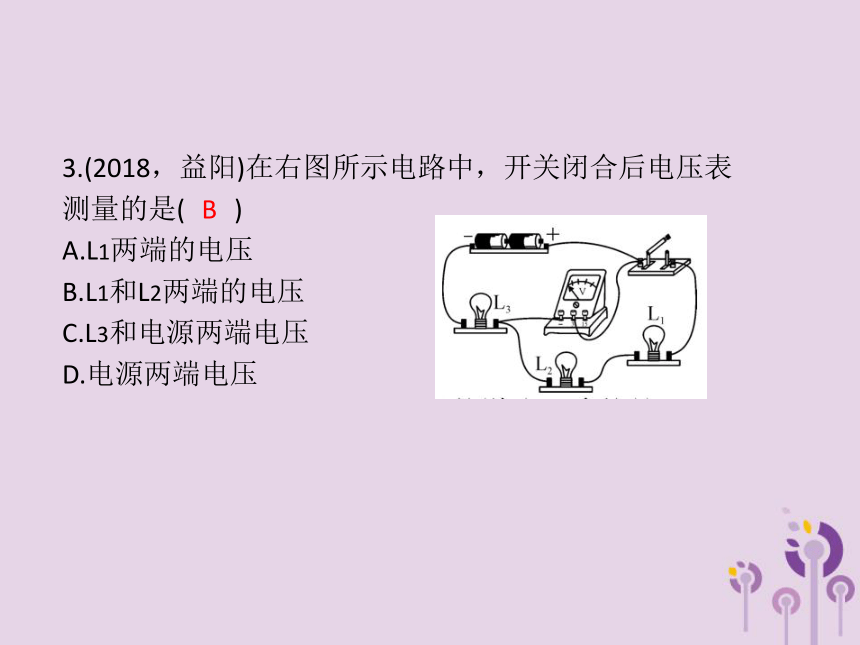

D.无法判断a与b电阻的大小CC3.(2018，益阳)在右图所示电路中，开关闭合后电压表测量的是( )
A.L1两端的电压
B.L1和L2两端的电压
C.L3和电源两端电压

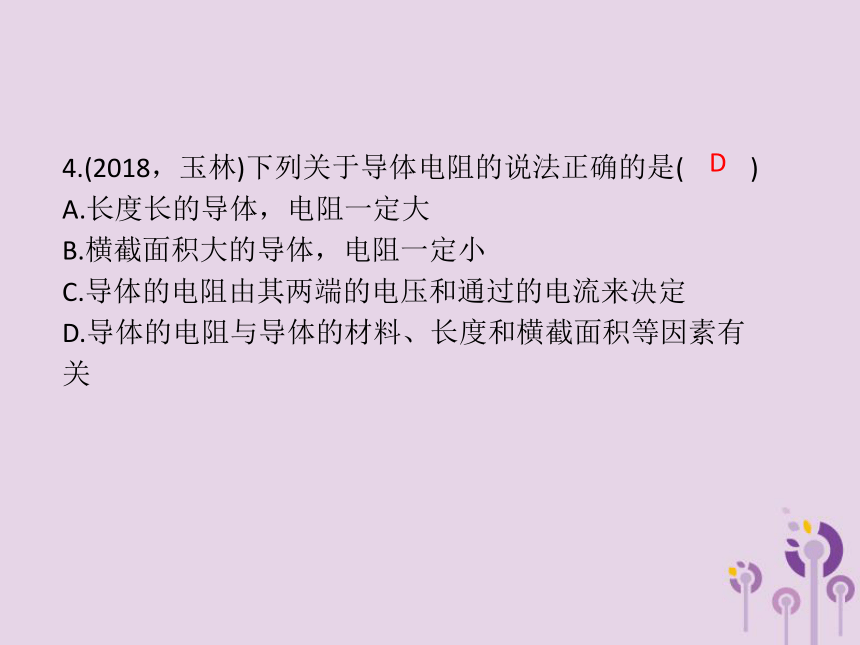

D.电源两端电压B4.(2018，玉林)下列关于导体电阻的说法正确的是( )
A.长度长的导体，电阻一定大
B.横截面积大的导体，电阻一定小
C.导体的电阻由其两端的电压和通过的电流来决定

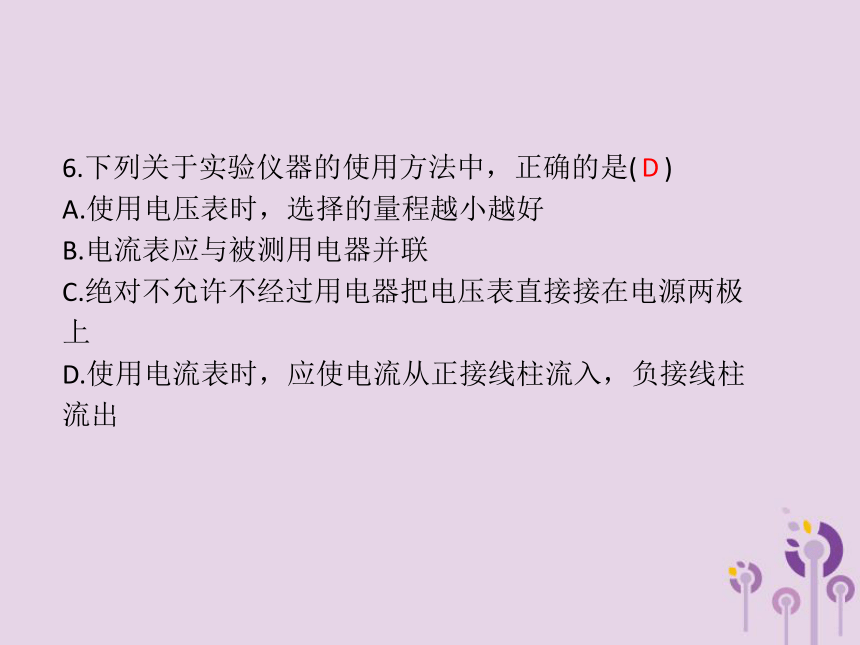

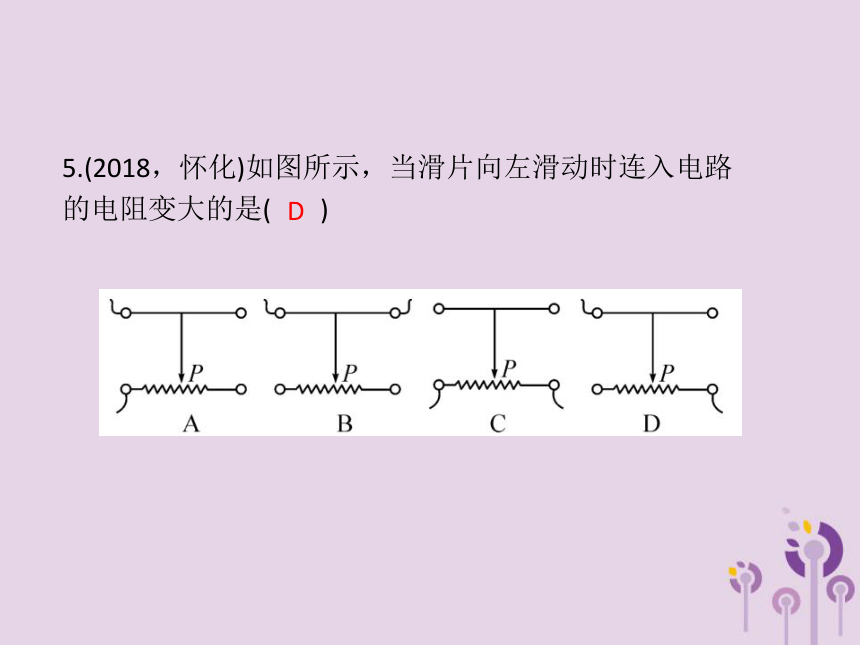

D.导体的电阻与导体的材料、长度和横截面积等因素有关D5.(2018，怀化)如图所示，当滑片向左滑动时连入电路的电阻变大的是( )D6.下列关于实验仪器的使用方法中，正确的是( )
A.使用电压表时，选择的量程越小越好
B.电流表应与被测用电器并联
C.绝对不允许不经过用电器把电压表直接接在电源两极上

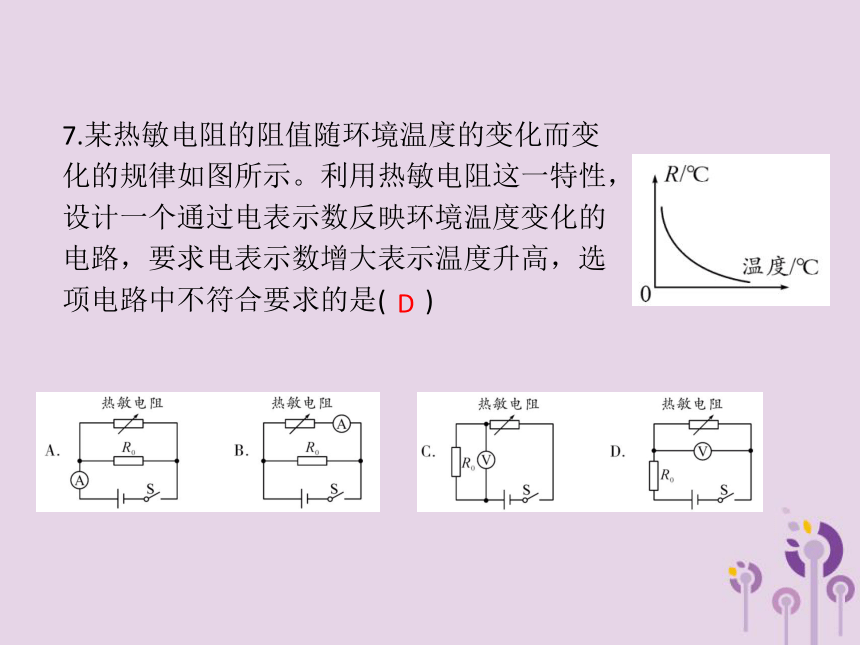

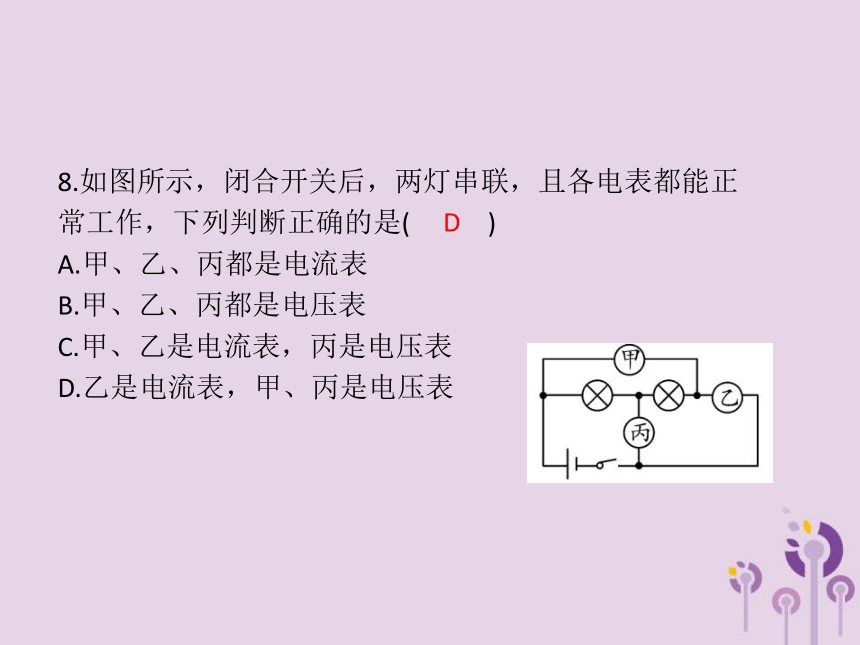

D.使用电流表时，应使电流从正接线柱流入，负接线柱流出D7.某热敏电阻的阻值随环境温度的变化而变化的规律如图所示。利用热敏电阻这一特性，设计一个通过电表示数反映环境温度变化的电路，要求电表示数增大表示温度升高，选项电路中不符合要求的是( )D8.如图所示，闭合开关后，两灯串联，且各电表都能正常工作，下列判断正确的是( )
A.甲、乙、丙都是电流表
B.甲、乙、丙都是电压表
C.甲、乙是电流表，丙是电压表

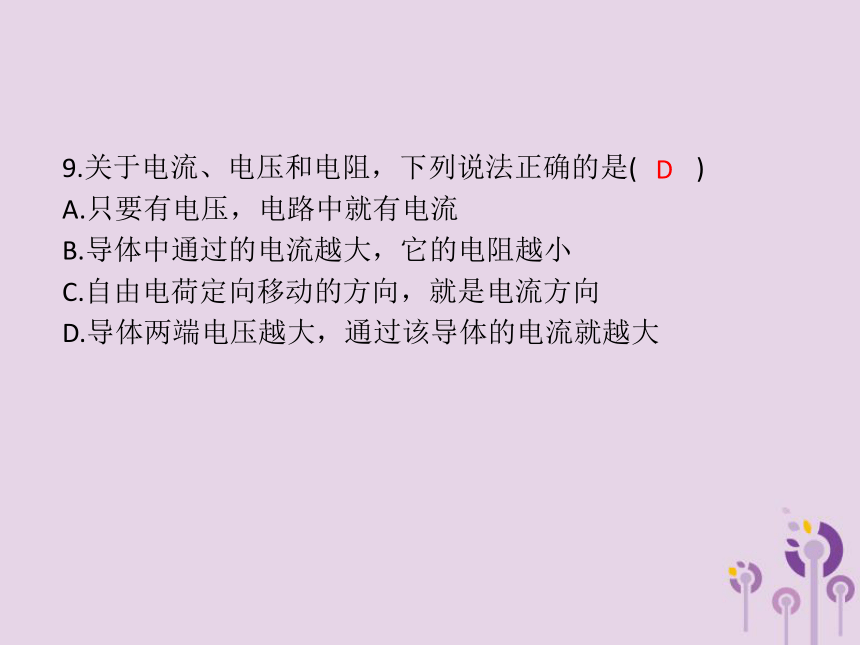

D.乙是电流表，甲、丙是电压表D9.关于电流、电压和电阻，下列说法正确的是( )
A.只要有电压，电路中就有电流
B.导体中通过的电流越大，它的电阻越小
C.自由电荷定向移动的方向，就是电流方向
D.导体两端电压越大，通过该导体的电流就越大D10.图甲为某收音机的音量调节旋钮，图乙为其结构示意图。A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动。下列分析正确的是( )
A.旋钮与喇叭并联
B.若只将B、C接入电路，顺时针转动旋钮时音量变大
C.若只将A、C接入电路，顺时针转动旋钮时音量变大
D.若只将A、B接入电路，顺时针转动旋钮时音量变大B11.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下面判断正确的是( )
A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电流表，乙是电压表
D.甲是电压表，乙是电流表C12.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是( )
A.M接C，N接B B.M接A，N接C
C.M接C，N接A D.M接B，N接DD13.(2017，天水)如图所示，木块的长度为 cm；体温计的示数为 ℃；电压表的读数为 V。2.7037.32.814.(2018，襄阳)电流表内部电阻很小，当电流表 联接入电路中时，电路的总电阻和电流的变化可以忽略。但是，电流表的接入使电路有所变化，测量是有误差的，由此引起电流的测量值比真实值略 (填“大”或“小”)。小串15.(2018，安徽)在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确的测出电路中的电流，常常通过“试触”来确定电流表的量程。
(1)假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针 ，则换用电流表的大量程；
(2)假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针 ，则换用电流表的小量程。偏转超过最大值偏转较小16.如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b分别与标有“－”和“3”的接线柱相连时，电流表指针偏转情况如图所示。此时，电流是从导线 (填“a”或“b”)流入电流表，其示数是 A。为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ ”的接线柱相连，b与标有“ ”的接线柱相连。a0.40.6－17.小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
(1)在连接电路过程中，开关应处于 状态。
(2)在闭合开关前，小明应将滑动变阻器的滑片置于 端(选填“A”或“B”)，并采用 试触 的方法来确定电压表的量程。
(3)如乙图所示，电压表的读数为 V。断开B218.(2018，天津)在“探究影响导体电阻大小的因素”时，某实验小组想利用图所示的电路分别对导体电阻跟它的长度、橫截面积、材料有关的猜想进行实验验证：(1)为验证“导体电阻跟长度有关”，下表中可选用的三种导体是 (填导体代号)；B、D、E(2)若实验中将电路中的电流表更换为小灯泡，通过观察 也可以判断导体电阻大小，但不足之处是 。灯泡的亮度当电路中电阻变化不大时，只凭灯泡的亮暗不易区分19.(2018，乌鲁木齐)某实验小组的
同学用铅笔芯探究导体的电阻与长
度的关系，如图所示是该实验的电
路图。
(1)闭合开关，向右移动铅笔芯上的滑片P1，电路中的电流 (选填“变大”“变小”或“不变”)。
(2)如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向 移动。不变右(3)移动铅笔芯上面的滑片P1，记录铅笔芯AP1之间的距离和电压表的示数，数据如下：通过数据反映出的规律和 可以推出导体的电阻与导体的长度成 比的结论。若图示位置时电压表示数为0.9 V，滑片P2向右移动一段距离，电压表示数变为1.2 V，滑片P2再向右移动一段相同的距离，电压表示数为 V。欧姆定律正1.8
A.W B.V C.A D.Ω
2.(2017，长春)材料、横截面积均相同的两根电阻丝(温度相同)，a的长度大于b的长度，则( )
A.a的电阻小于b的电阻
B.a的电阻等于b的电阻
C.a的电阻大于b的电阻
D.无法判断a与b电阻的大小CC3.(2018，益阳)在右图所示电路中，开关闭合后电压表测量的是( )
A.L1两端的电压
B.L1和L2两端的电压
C.L3和电源两端电压
D.电源两端电压B4.(2018，玉林)下列关于导体电阻的说法正确的是( )
A.长度长的导体，电阻一定大
B.横截面积大的导体，电阻一定小
C.导体的电阻由其两端的电压和通过的电流来决定
D.导体的电阻与导体的材料、长度和横截面积等因素有关D5.(2018，怀化)如图所示，当滑片向左滑动时连入电路的电阻变大的是( )D6.下列关于实验仪器的使用方法中，正确的是( )
A.使用电压表时，选择的量程越小越好
B.电流表应与被测用电器并联
C.绝对不允许不经过用电器把电压表直接接在电源两极上
D.使用电流表时，应使电流从正接线柱流入，负接线柱流出D7.某热敏电阻的阻值随环境温度的变化而变化的规律如图所示。利用热敏电阻这一特性，设计一个通过电表示数反映环境温度变化的电路，要求电表示数增大表示温度升高，选项电路中不符合要求的是( )D8.如图所示，闭合开关后，两灯串联，且各电表都能正常工作，下列判断正确的是( )
A.甲、乙、丙都是电流表
B.甲、乙、丙都是电压表
C.甲、乙是电流表，丙是电压表
D.乙是电流表，甲、丙是电压表D9.关于电流、电压和电阻，下列说法正确的是( )
A.只要有电压，电路中就有电流
B.导体中通过的电流越大，它的电阻越小
C.自由电荷定向移动的方向，就是电流方向
D.导体两端电压越大，通过该导体的电流就越大D10.图甲为某收音机的音量调节旋钮，图乙为其结构示意图。A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动。下列分析正确的是( )
A.旋钮与喇叭并联
B.若只将B、C接入电路，顺时针转动旋钮时音量变大
C.若只将A、C接入电路，顺时针转动旋钮时音量变大
D.若只将A、B接入电路，顺时针转动旋钮时音量变大B11.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下面判断正确的是( )
A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电流表，乙是电压表
D.甲是电压表，乙是电流表C12.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是( )
A.M接C，N接B B.M接A，N接C
C.M接C，N接A D.M接B，N接DD13.(2017，天水)如图所示，木块的长度为 cm；体温计的示数为 ℃；电压表的读数为 V。2.7037.32.814.(2018，襄阳)电流表内部电阻很小，当电流表 联接入电路中时，电路的总电阻和电流的变化可以忽略。但是，电流表的接入使电路有所变化，测量是有误差的，由此引起电流的测量值比真实值略 (填“大”或“小”)。小串15.(2018，安徽)在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确的测出电路中的电流，常常通过“试触”来确定电流表的量程。
(1)假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针 ，则换用电流表的大量程；
(2)假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针 ，则换用电流表的小量程。偏转超过最大值偏转较小16.如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b分别与标有“－”和“3”的接线柱相连时，电流表指针偏转情况如图所示。此时，电流是从导线 (填“a”或“b”)流入电流表，其示数是 A。为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ ”的接线柱相连，b与标有“ ”的接线柱相连。a0.40.6－17.小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
(1)在连接电路过程中，开关应处于 状态。
(2)在闭合开关前，小明应将滑动变阻器的滑片置于 端(选填“A”或“B”)，并采用 试触 的方法来确定电压表的量程。
(3)如乙图所示，电压表的读数为 V。断开B218.(2018，天津)在“探究影响导体电阻大小的因素”时，某实验小组想利用图所示的电路分别对导体电阻跟它的长度、橫截面积、材料有关的猜想进行实验验证：(1)为验证“导体电阻跟长度有关”，下表中可选用的三种导体是 (填导体代号)；B、D、E(2)若实验中将电路中的电流表更换为小灯泡，通过观察 也可以判断导体电阻大小，但不足之处是 。灯泡的亮度当电路中电阻变化不大时，只凭灯泡的亮暗不易区分19.(2018，乌鲁木齐)某实验小组的
同学用铅笔芯探究导体的电阻与长
度的关系，如图所示是该实验的电
路图。
(1)闭合开关，向右移动铅笔芯上的滑片P1，电路中的电流 (选填“变大”“变小”或“不变”)。
(2)如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向 移动。不变右(3)移动铅笔芯上面的滑片P1，记录铅笔芯AP1之间的距离和电压表的示数，数据如下：通过数据反映出的规律和 可以推出导体的电阻与导体的长度成 比的结论。若图示位置时电压表示数为0.9 V，滑片P2向右移动一段距离，电压表示数变为1.2 V，滑片P2再向右移动一段相同的距离，电压表示数为 V。欧姆定律正1.8
