显微镜和望远镜
人教版 物理 八年级 上册
思考：要得到放大的像，可以使用哪些方法？
f投影仪
u>2f
照相机
u放大镜
、 、 像
、 、 像
、 、 像
复习：凸透镜成像的规律

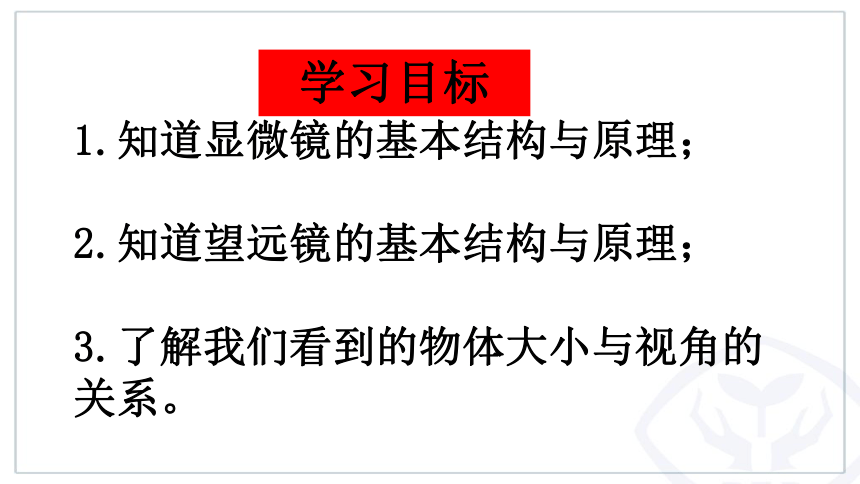

1.知道显微镜的基本结构与原理；

2.知道望远镜的基本结构与原理；

3.了解我们看到的物体大小与视角的关系。
学习目标

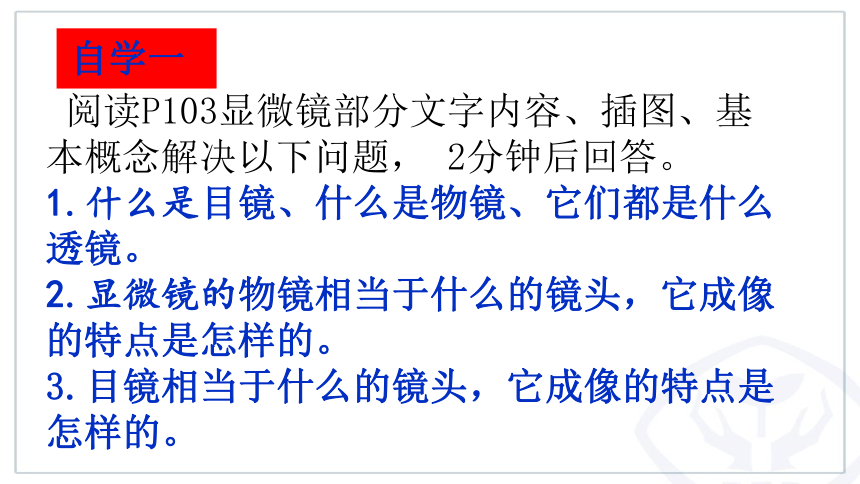

阅读P103显微镜部分文字内容、插图、基本概念解决以下问题， 2分钟后回答。
1.什么是目镜、什么是物镜、它们都是什么透镜。
2.显微镜的物镜相当于什么的镜头，它成像的特点是怎样的。
3.目镜相当于什么的镜头，它成像的特点是怎样的。
自学一

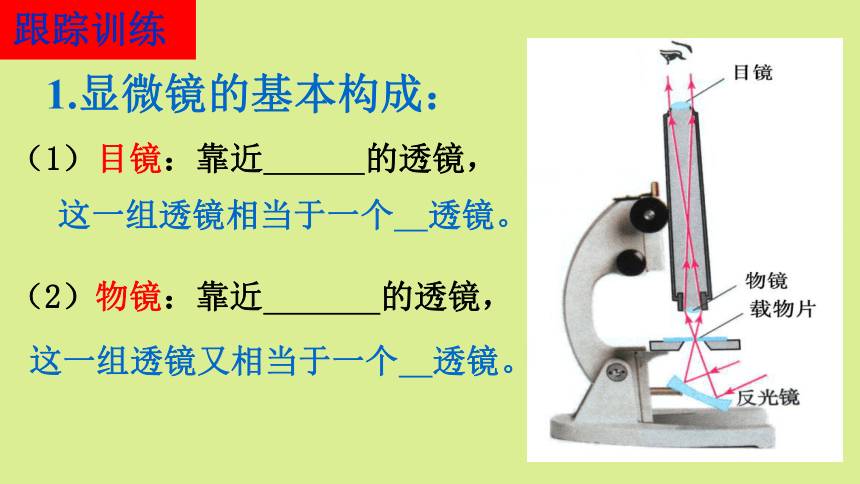

（1）目镜：靠近 的透镜，
1.显微镜的基本构成：
这一组透镜相当于一个 透镜。
（2）物镜：靠近 的透镜，
这一组透镜又相当于一个 透镜。
跟踪训练
F1
F1
F2
F2
O1
O2
2f1
物镜
目镜
第一次：“ ”、 、 像
第二次：“ ”、 、 像

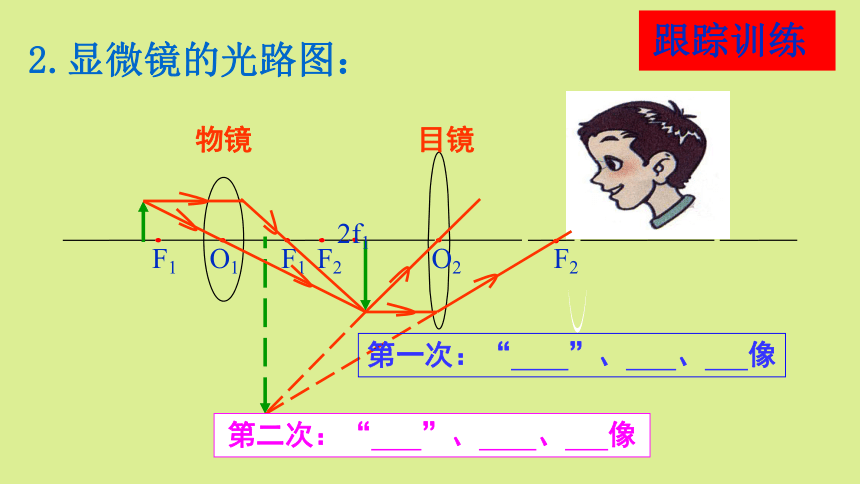

2.显微镜的光路图：
跟踪训练
（1）物镜：相当于 的镜头，
使被观察的物体成一个 、 的实像。
（2）目镜：相当于 ，
同时把物镜所成的像再放大一次。
（3）显微镜放大倍数= 放大倍数? 放大倍数。
3.显微镜成像原理：
使被观察的物体成一个 、 的虚像。
跟踪训练

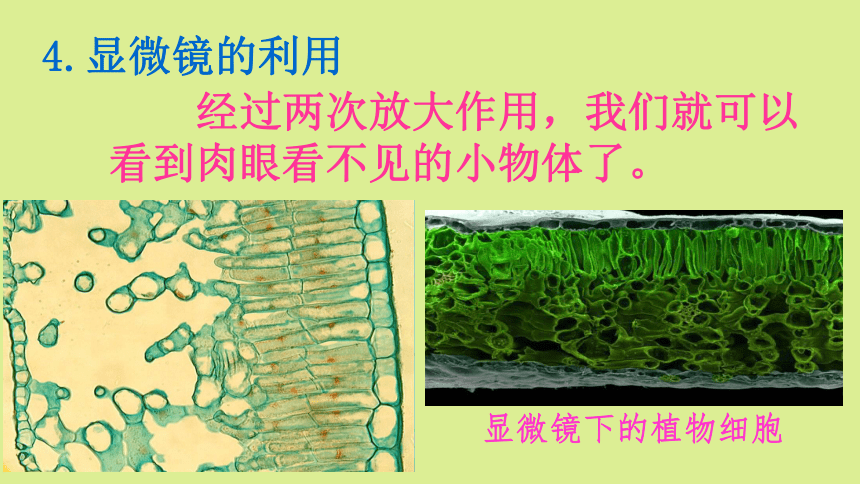

经过两次放大作用，我们就可以看到肉眼看不见的小物体了。
显微镜下的植物细胞
4.显微镜的利用
显微镜下的雪花
4.显微镜的利用

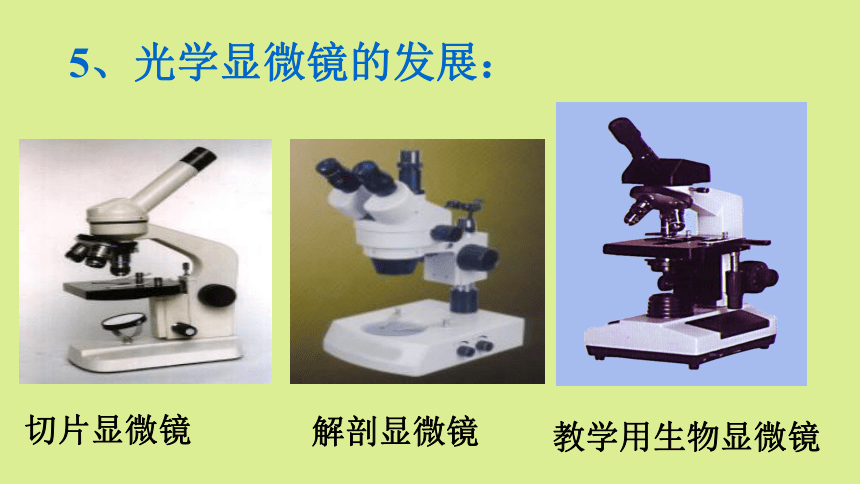

切片显微镜
解剖显微镜
教学用生物显微镜

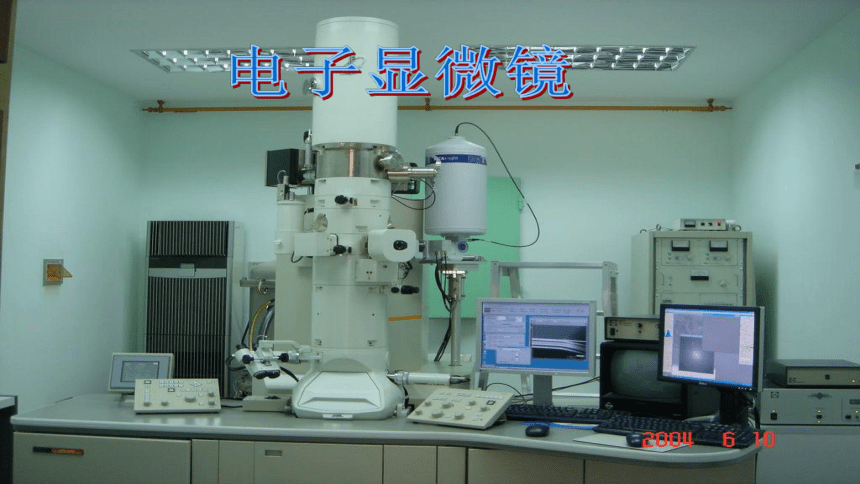

5、光学显微镜的发展：
请思考：用显微镜可以观察到神奇的微观世界，如果要观察遥远的星球，需要用什么？
望远镜
阅读P103---104望远镜部分文字内容、插图、基本概念解决以下问题， 2分钟后回答。
1.什么是目镜、什么是物镜、它们都是什么透镜。
2.望远镜的物镜相当于什么的镜头，使被观察的物体成怎样的像。
3.目镜相当于什么的镜头，它成怎样的像。
自学二
目镜
物镜
靠近 的凸透镜
（1）望远镜的结构
靠近 的凸透镜
二、望远镜
跟踪训练
物镜
目镜
第一次： 、 、 像
（2）望远镜的光路图
第二次：“ ”、 、 像
F物
F目
F目
远处的光
跟踪训练
（3）望远镜的原理
物镜的作用（相当于 ）
目镜的作用（相当于 ）
使被观察的物体成一个
、 、 像。
把物镜成的实像，再一次
成虚像。
①
②
跟踪训练
疑 问
物体距离物镜很远，它的像却离物镜很近，这样的像应该是缩小的，为什么用望远镜
观察物体时会感到像被放大了？
原来，我们能不能看清一个物体，它对我们的眼睛所成“ ”的大小十分重要。
阅读P104视角部分文字内容及图片，1分钟后回答下列问题
1.知道什么是视角；

2.知道视角的影响因素。
自学三
视 角
从眼睛的光心向观察物体的两端所引的两条直线的 。
物体对眼睛所成视角的大小不仅和物体本身 的 有关，还和物体到眼睛的 有关。
跟踪训练
视角大
视角与物体大小有关
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
视角小
视角与物体远近有关
物体大小一定时，看近处的物体，视角大，远处的物体视角小。
视角大
a
a
通过望远镜看物体
物体
缩小的像
通过目镜可观察物体的虚像，视角增大了，好像物体被移近，从而使我们能看清远处的物体。
视角
开普勒望远镜
开普勒空间望远镜
伽利略望远镜
红外线望远镜
数码望远镜
哈勃空间望远镜
全球最大单镜面光学望远镜
显微镜和望远镜
显微镜
结构
目镜：靠近眼睛的一组透镜，作用
像一个普通的放大镜。
物镜：靠近被观察物体，作用相当
于投影仪的镜头。
原理：
望远镜
结构
物镜：使远处的物体在焦点附近
成实像。
目镜：靠近眼睛，作用相当于放
大镜。
原理：
小结
作业布置
1.识记显微镜和望远镜的基本结构和成像原理。
2.配套练习p67 第1、2、6、7题。
1、显微镜镜筒两端各有一组（ ），靠近眼睛的叫（ ），靠近被观察物体的是（ ）.
2、用显微镜观察物体时，物镜对物体所成的像是一个放大的( )像（填“虚”或“实”），道理就像( )的镜头成像一样，目镜的作用则像一个( )再次对这个像成放大的( )（填“虚像”或“实像”）.
3、望远镜物镜的作用是使远处的物体在焦点附近成( )像（填“虚”或“实”）这个像是( )（填“放大的”或“缩小的”），道理就像( )的镜头成像一样，目镜的作用则像一个( )用来把这个像放大。
●
4.视角：物体的边缘跟眼睛所夹的角。视角越大，物体在视网膜上所成的像越 ，看物体越清楚。这就是我们通常所说的“近大远小”。物体对眼睛所成视角的大小与_____有关，还与 ________有关。小明站在平面镜前，当他逐渐靠近镜子时，由于像相对于他的眼睛所成的视角逐渐 ，所以产生一种“像在变大”的错觉，其实平面镜所成的像的大小 ，因为平面镜所成的像与物体大小 。
5.小明在用显微镜时，物镜和目镜的成像情况是（ ）
A、物镜成放大的虚像，目镜成放大的虚像
B、物镜成放大的实像，目镜成放大的实像
C、物镜成放大的虚像，目镜成放大的实像
D、物镜成放大的实像，目镜成放大的虚像
