2019年中考科学总复习第25讲 电功和电功率（精练）（课件 21张PP）

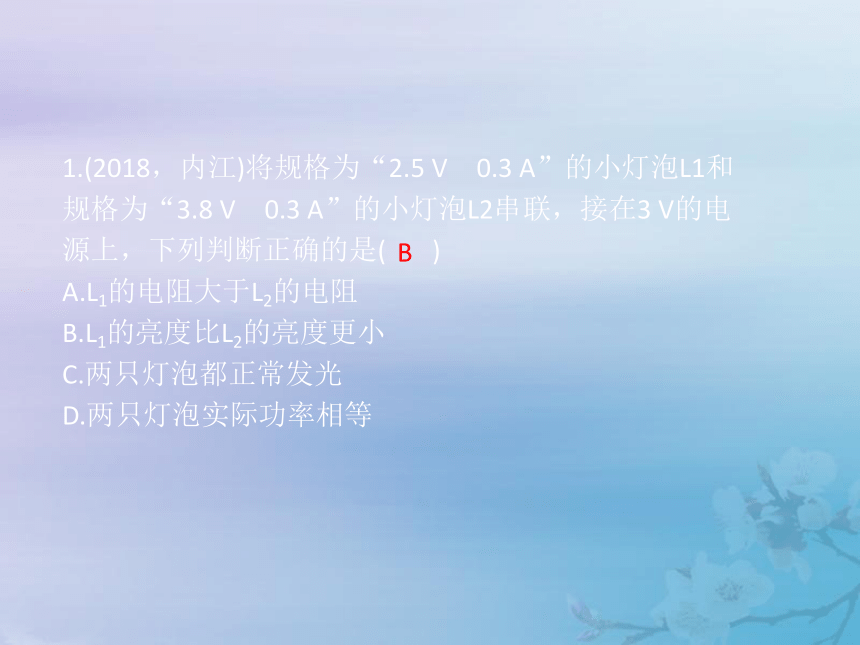

课件21张PPT。1.(2018，内江)将规格为“2.5 V　0.3 A”的小灯泡L1和规格为“3.8 V　0.3 A”的小灯泡L2串联，接在3 V的电源上，下列判断正确的是( )
A.L1的电阻大于L2的电阻
B.L1的亮度比L2的亮度更小
C.两只灯泡都正常发光

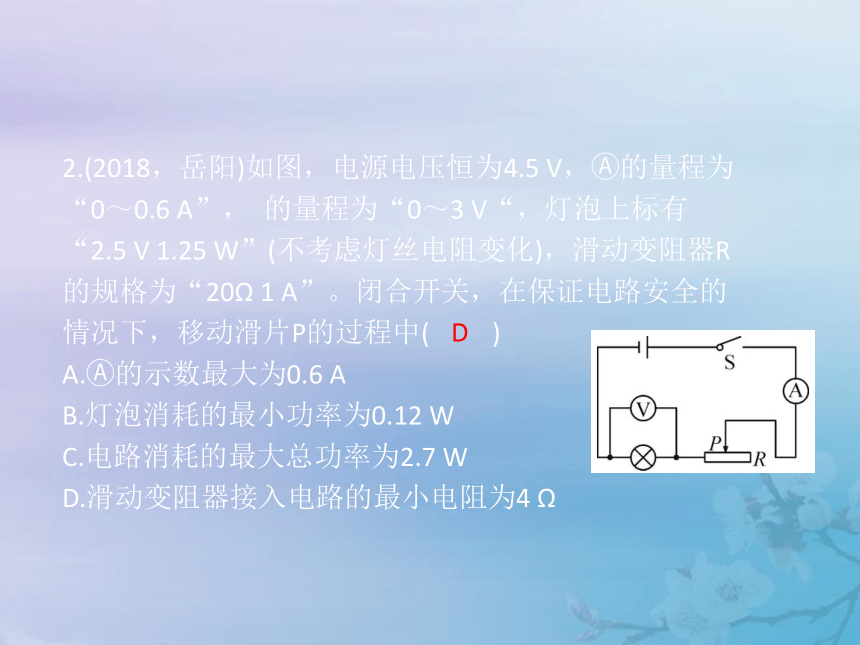

D.两只灯泡实际功率相等B2.(2018，岳阳)如图，电源电压恒为4.5 V，?的量程为“0～0.6 A”， 的量程为“0～3 V“，灯泡上标有“2.5 V 1.25 W”(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω 1 A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中( )
A.?的示数最大为0.6 A
B.灯泡消耗的最小功率为0.12 W
C.电路消耗的最大总功率为2.7 W

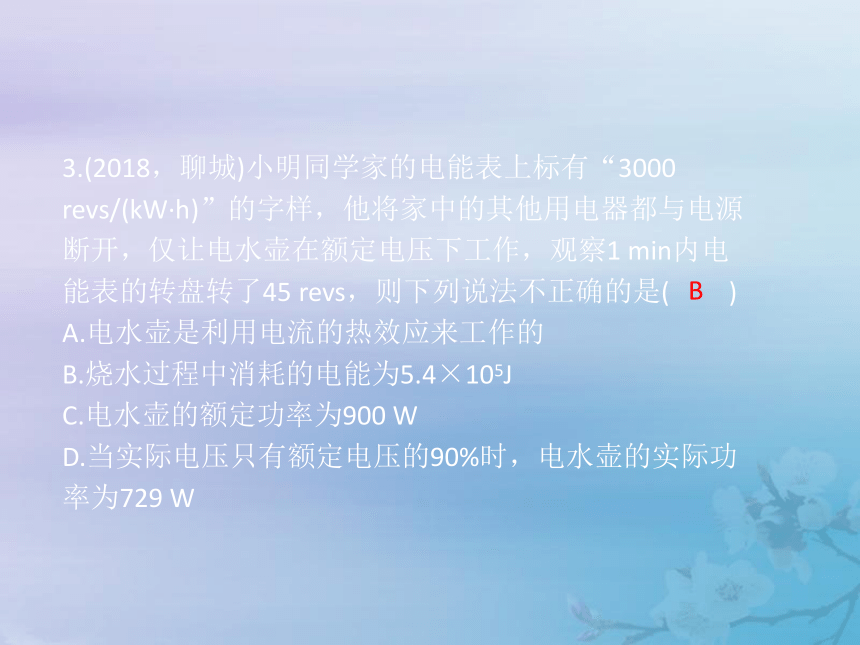

D.滑动变阻器接入电路的最小电阻为4 ΩD3.(2018，聊城)小明同学家的电能表上标有“3000 revs/(kW·h)”的字样，他将家中的其他用电器都与电源断开，仅让电水壶在额定电压下工作，观察1 min内电能表的转盘转了45 revs，则下列说法不正确的是( )
A.电水壶是利用电流的热效应来工作的
B.烧水过程中消耗的电能为5.4×105J
C.电水壶的额定功率为900 W

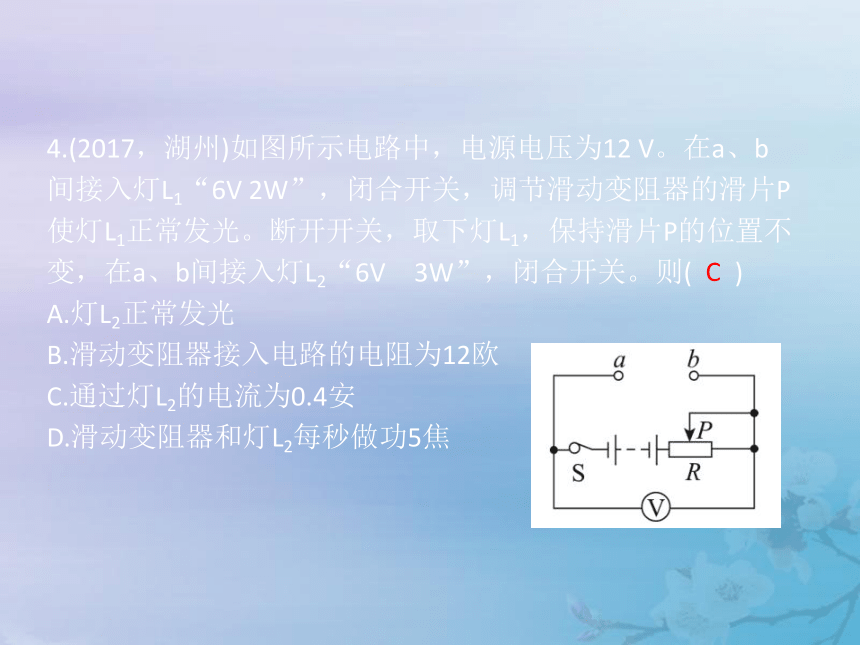

D.当实际电压只有额定电压的90%时，电水壶的实际功率为729 WB4.(2017，湖州)如图所示电路中，电源电压为12 V。在a、b间接入灯L1“6V 2W”，闭合开关，调节滑动变阻器的滑片P使灯L1正常发光。断开开关，取下灯L1，保持滑片P的位置不变，在a、b间接入灯L2“6V　3W”，闭合开关。则( )
A.灯L2正常发光
B.滑动变阻器接入电路的电阻为12欧
C.通过灯L2的电流为0.4安

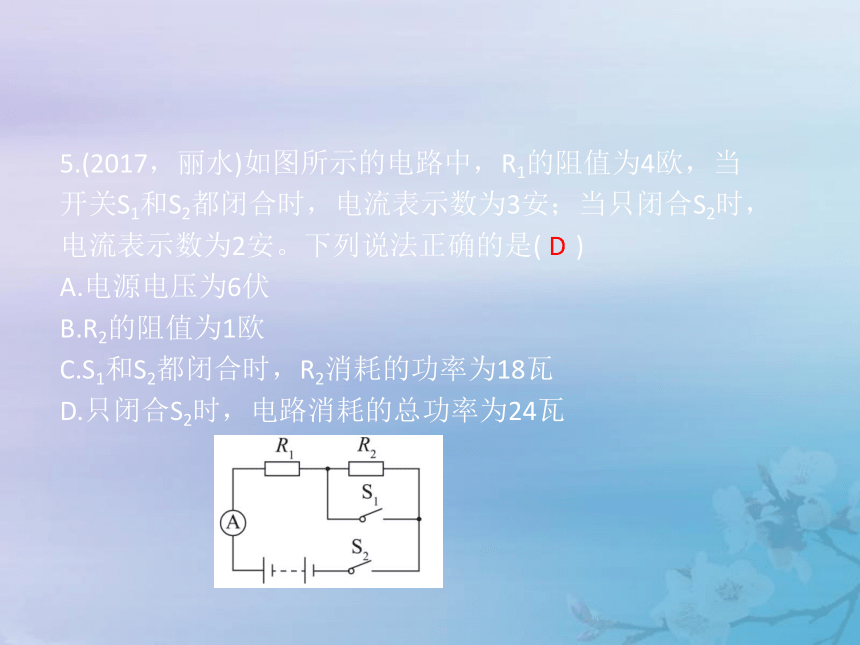

D.滑动变阻器和灯L2每秒做功5焦C5.(2017，丽水)如图所示的电路中，R1的阻值为4欧，当开关S1和S2都闭合时，电流表示数为3安；当只闭合S2时，电流表示数为2安。下列说法正确的是( )
A.电源电压为6伏
B.R2的阻值为1欧
C.S1和S2都闭合时，R2消耗的功率为18瓦

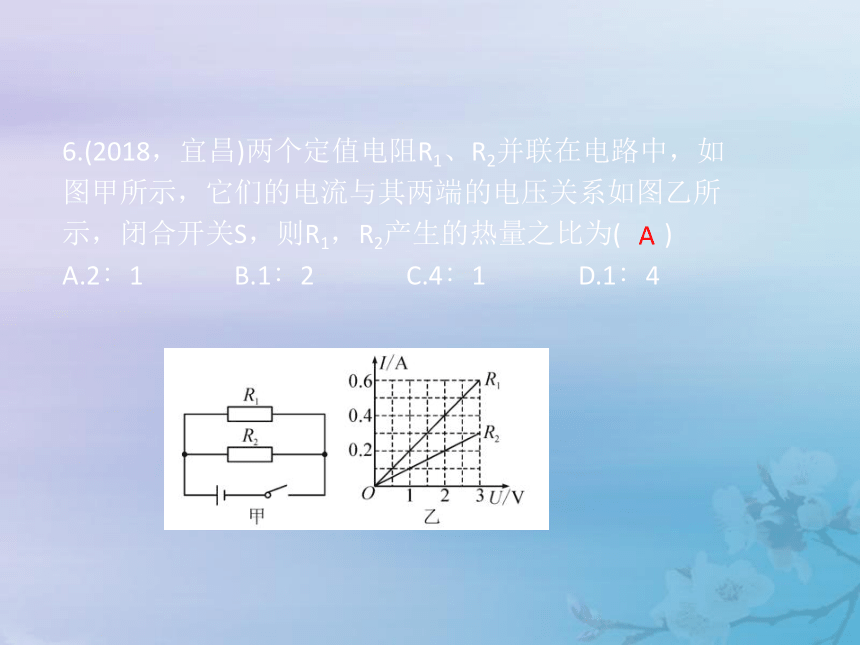

D.只闭合S2时，电路消耗的总功率为24瓦D6.(2018，宜昌)两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为( )

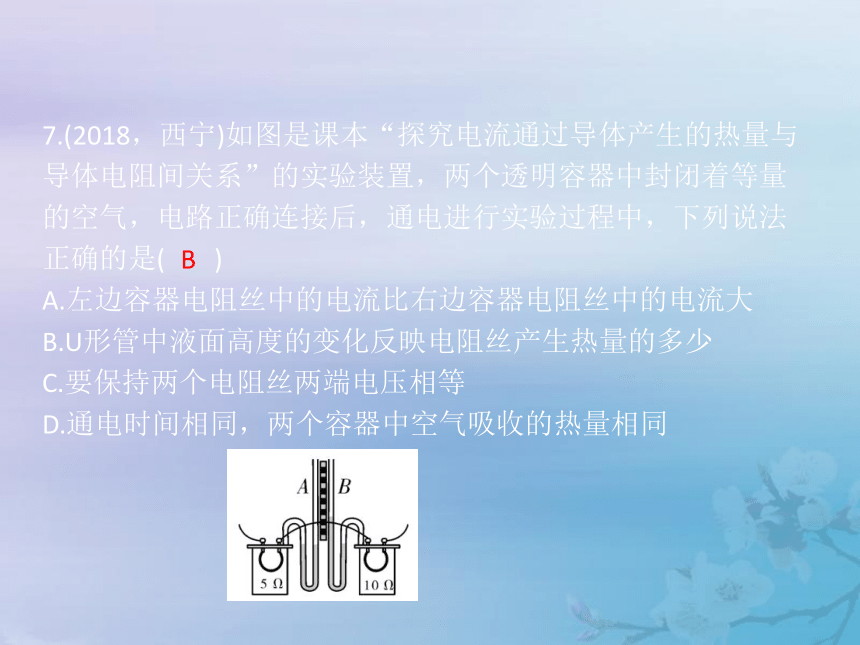

A.2∶1 B.1∶2 C.4∶1 D.1∶4 A7.(2018，西宁)如图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是( )
A.左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B.U形管中液面高度的变化反映电阻丝产生热量的多少
C.要保持两个电阻丝两端电压相等

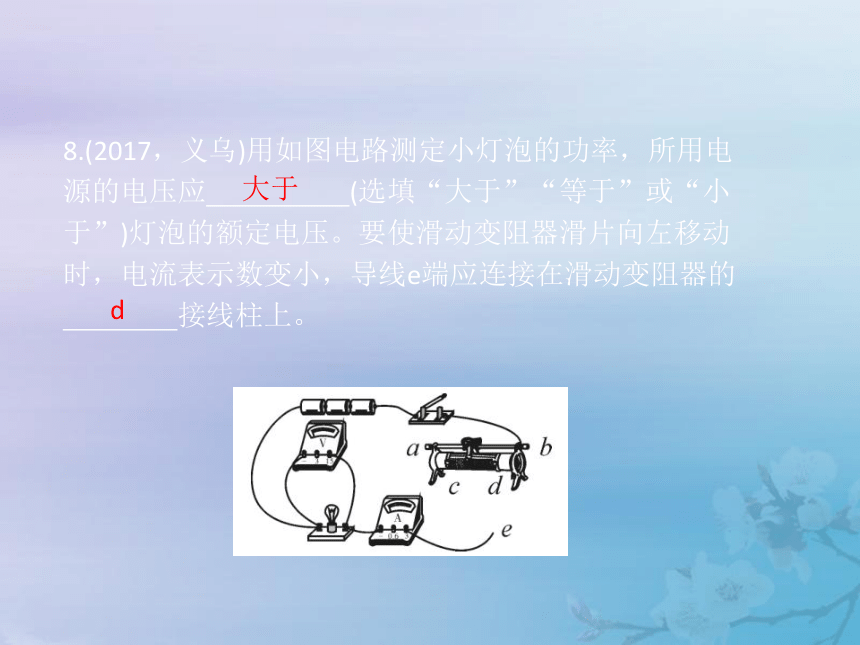

D.通电时间相同，两个容器中空气吸收的热量相同B8.(2017，义乌)用如图电路测定小灯泡的功率，所用电源的电压应　 　(选填“大于”“等于”或“小于”)灯泡的额定电压。要使滑动变阻器滑片向左移动时，电流表示数变小，导线e端应连接在滑动变阻器的　 　接线柱上。大于d9.(2018，辽阳)小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，则本周小明家应付电费　 　元。1度电可使一盏“220 V　20 W”的灯正常工作　　 h；这盏灯正常工作10 h，电能表的铝盘转　 　转。205012010.测定额定电压是2.5伏小灯泡额定功率的实验，电路如图甲，电源电压为4伏。(1)闭合开关，电压表指针如图乙所示，该时小灯泡两端电压是　 　伏。
(2)图丙是根据实验记录数据画出的小灯泡U－I曲线。由图可知，小灯泡的额定功率是　 　瓦，小灯泡的电阻随两端电压的增大而　 　 。
(3)在某次调节中，滑动变阻器接入电路的阻值减小了ΔR1，小灯泡电阻变化了ΔR2，则ΔR1　 　ΔR2(选填“大于”“等于”或“小于”)，并说明理由。0.50.5增大大于根据图像可知当滑动变阻器电阻变小时，灯泡两端电压增大，电流也增大，灯泡电阻变大，总电阻变小。根据R＝R滑＋R灯，只有当R滑的减小量大于R灯的增加量才会让总电阻变小。11.(2017，台州)图甲是恒温箱的简化电路，R1是热敏电阻，其阻值与温度的关系如图乙所示。R2是滑动变阻器，R3是发热电阻，其额定功率是1210瓦。(1)电路中火线应与　　(选填“A”或“B”)连接，E点应与　　(选填“C”或“D”)连接。
(2)工作电路正常工作时，求R3的阻值。
(3)控制电路的电源电压U＝6伏，电磁铁线圈电阻不计，当线圈的电流达到30毫安时，电磁继电器的衔铁会被吸下。若恒温箱内的温度设定为50℃，求此时滑动变阻器R2接入电路的阻值。
(4)保持其他条件不变，只把电磁铁适当右移，请分析恒温箱设定的温度会发生怎样的变化。AC 解：(2)I＝P/U＝5.5A，R3＝U/I＝40Ω　
(3)R总＝U/I＝200Ω，查得50℃时，R1＝90Ω，R2＝R总－R1＝200Ω－90Ω＝110Ω　
(4)温度下降。因为电磁铁右移，导致动力臂变大，衔铁更容易被吸下；电磁铁磁性应减弱，控制电路设定电流变小；总电阻变大，而电阻器R2电阻不变，所以R1电阻变大；由图乙可知设定的温度降低。12.(2018，嘉兴)笔记本电脑已进入寻常百姓家庭，岀差旅游时常随身携带。出于安全考虑，民航局规定，乘客可随身携带0.16 kW·h以下的可充电设备。目前，部分航空公司已允许乘客在非起降时间段、有条件地使用笔记本电脑等便携电子设备。请回答下列问题：
(1)某旅客携带的笔记本电脑电池容量3000 mAh，输出电压15 V，充满电后，若工作时的平均电流为1.5 A，可连续工作多少时间？笔记本电脑电池容量：3000 mAh，平均电流为I＝1.5A＝1500 mA，工作时间：t＝2 h；(2)请通过计算说明该旅客能否将此笔记本电脑带上民航飞机。笔记本电脑电池充满电后能量：
W＝UIt＝15 V×3 A×3600 s＝162000 J＝0.045 kW·h，因为0.045kW·h＜0.16kW·h，所以该笔记本电脑能带上民航飞机。(3)使用发现，电脑工作时会发热，原因是　
　。当升温到一定值时，温控开关S1自动闭合，风扇启动，加快散热从而保护电脑。如果断开电源总开关S2，风扇M和其他工作系统同时停止工作。根据上述特点，下列可能符合散热控温特点的原理图是如图所示中的　 　。电流通过导体会产生热量B13.(2018，宜昌)如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，S1为温控开关，额定电压为220 V，加热功率为500 W，保温功率为60 W。R1、R2均为加热电阻丝(假设电阻不变)，请解答下列问题：(1)电阻丝R1的阻值是多少？
(2)某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在5分钟内闪烁了54次，她家电能表上标有“1600 imp/kW·h”的字样，此时，饮水机的实际功率和实际电压是多少？解：(1)饮水机保温时电路为R2的简单电路，饮水机加热时R1与R2并联，因电路的总功率等于各用电器功率之和，所以，加热时电阻丝R1的电功率：P1＝P加热－P保温＝500 W－60 W＝440 W，因并联电路中各支路两端的电压相等，所以，由P＝U2/R可得，电阻R1阻值：R1＝U2/P1＝110Ω；(2)5分钟消耗的电能W＝1.215×105J，加热状态下的实际功率P实际＝W/t＝405 W，加热状态下的总电阻R总＝U2/P加热＝96.8Ω，实际电压U实际＝198V。
答：(1)电阻丝R1的阻值是110 Ω；
(2)饮水机的实际功率是405 W，实际电压是198 V。
