2019年中考科学总复习专题二 光学实验探究（精练）（课件 18张PPT）

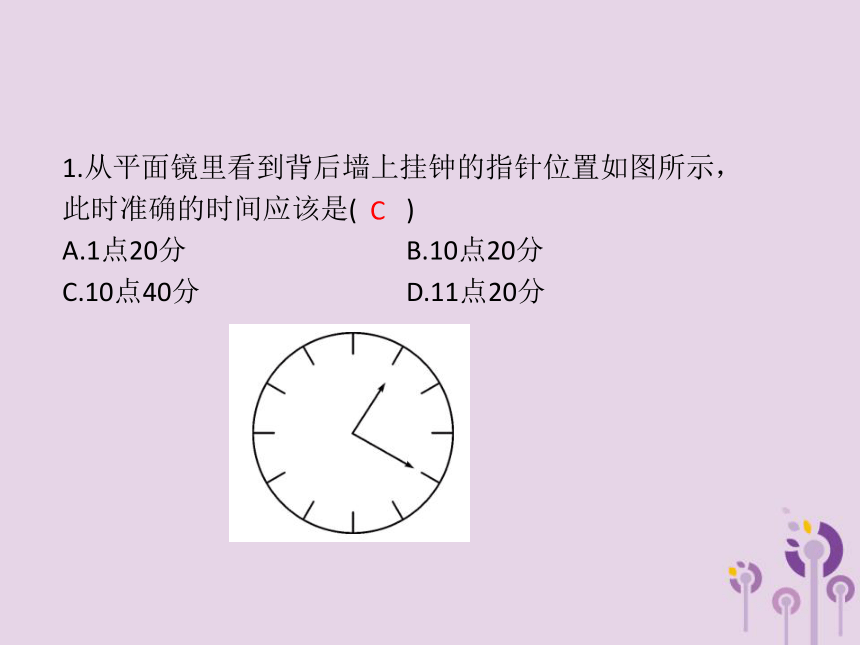

课件18张PPT。1.从平面镜里看到背后墙上挂钟的指针位置如图所示，此时准确的时间应该是( )
A.1点20分 B.10点20分

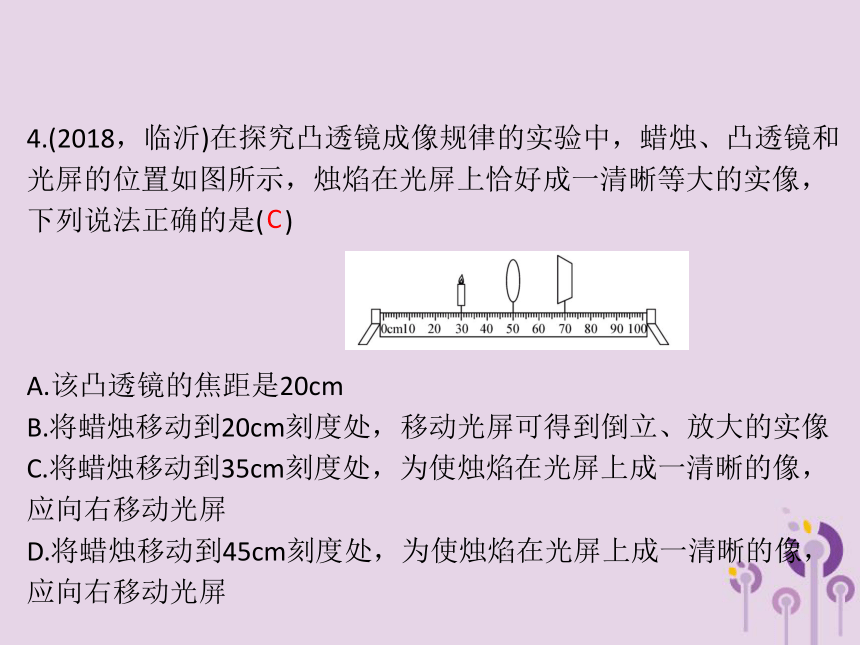

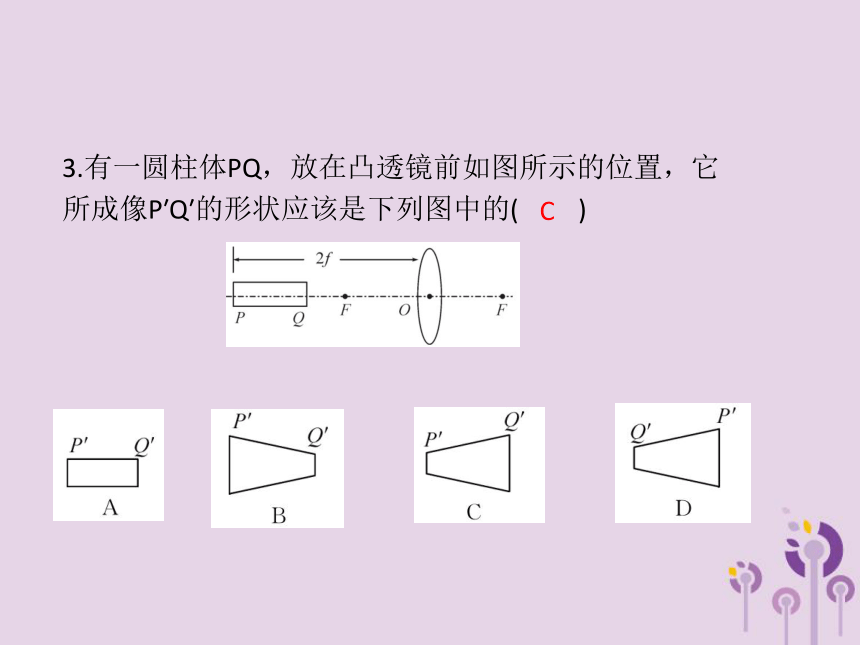

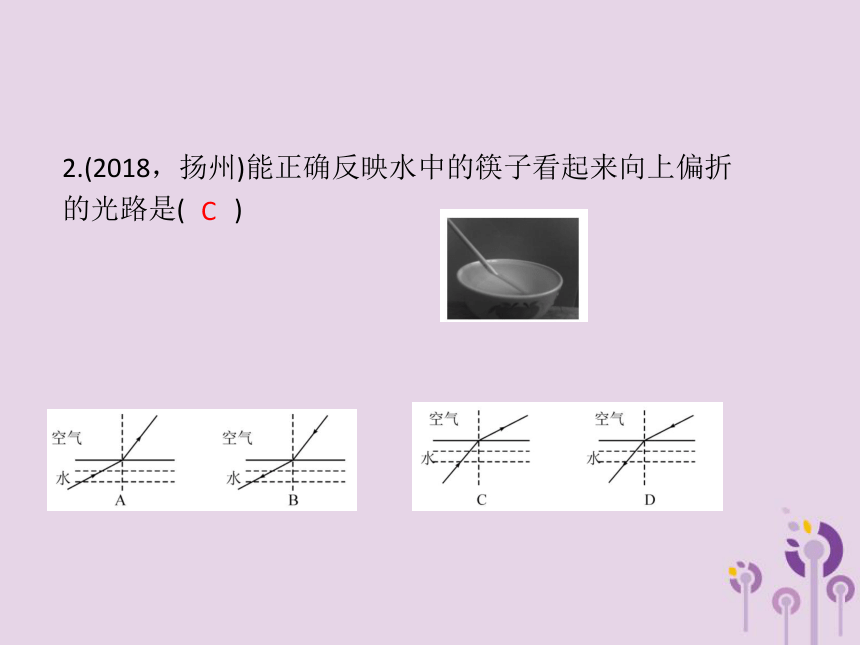

C.10点40分 D.11点20分C2.(2018，扬州)能正确反映水中的筷子看起来向上偏折的光路是( )C3.有一圆柱体PQ，放在凸透镜前如图所示的位置，它所成像P′Q′的形状应该是下列图中的( )C4.(2018，临沂)在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，下列说法正确的是( )
A.该凸透镜的焦距是20cm
B.将蜡烛移动到20cm刻度处，移动光屏可得到倒立、放大的实像
C.将蜡烛移动到35cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏

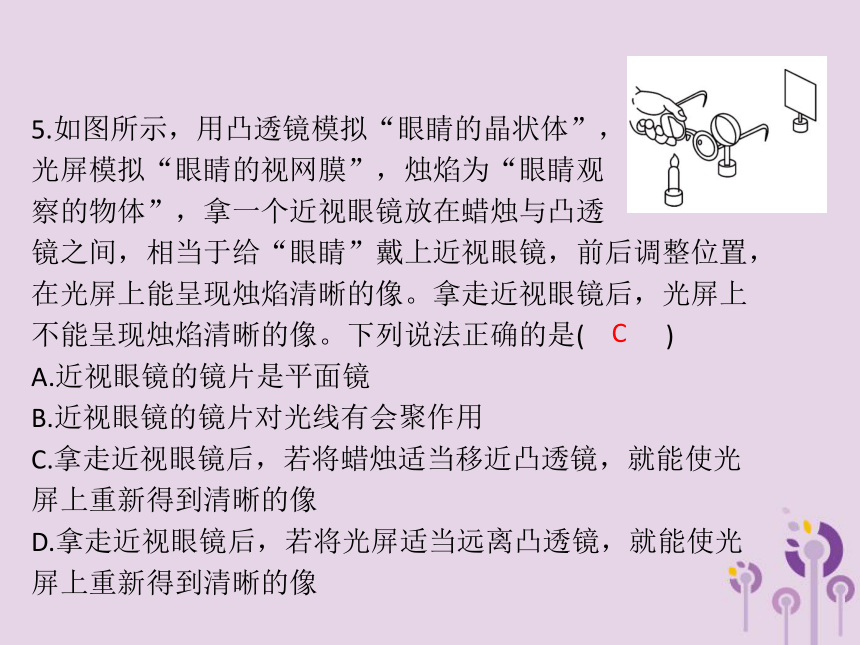

D.将蜡烛移动到45cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏C5.如图所示，用凸透镜模拟“眼睛的晶状体”，
光屏模拟“眼睛的视网膜”，烛焰为“眼睛观
察的物体”，拿一个近视眼镜放在蜡烛与凸透
镜之间，相当于给“眼睛”戴上近视眼镜，前后调整位置，在光屏上能呈现烛焰清晰的像。拿走近视眼镜后，光屏上不能呈现烛焰清晰的像。下列说法正确的是( )
A.近视眼镜的镜片是平面镜
B.近视眼镜的镜片对光线有会聚作用
C.拿走近视眼镜后，若将蜡烛适当移近凸透镜，就能使光屏上重新得到清晰的像

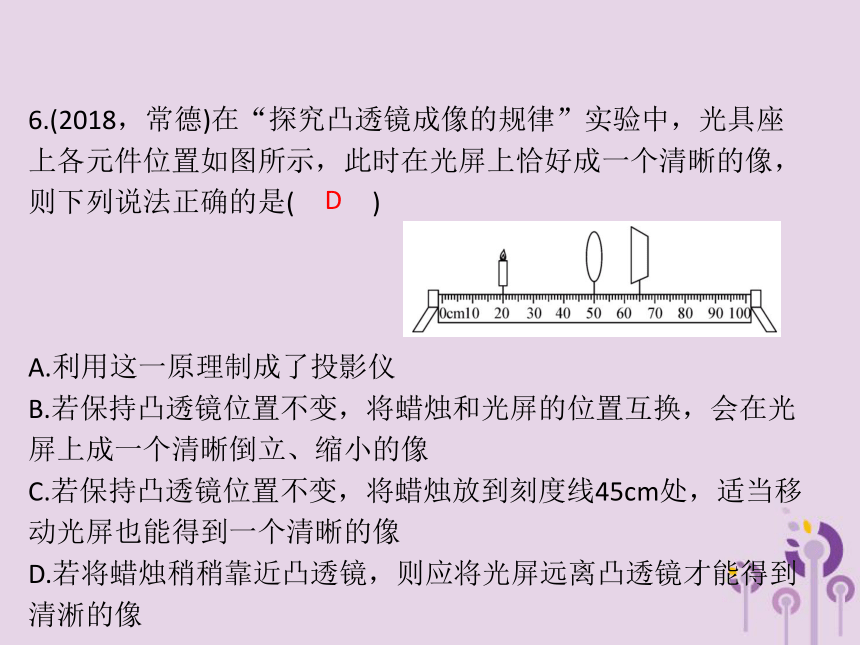

D.拿走近视眼镜后，若将光屏适当远离凸透镜，就能使光屏上重新得到清晰的像C6.(2018，常德)在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是( )
A.利用这一原理制成了投影仪
B.若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
C.若保持凸透镜位置不变，将蜡烛放到刻度线45cm处，适当移动光屏也能得到一个清晰的像
D.若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清淅的像D7.(2017，滨州)小滨用如图所示装置进行了“探究平面镜成像特点”的实验。
(1)他应选取两支外形　 　(选填“相同”或“不同”)的蜡烛进行实验。
(2)小滨选择用玻璃板代替平面镜进行实验的目的是　
　 。相同便于确定像的位置 (3)在探究实验的过程中，他把蜡烛A放在距玻璃板30 cm处，蜡烛A在玻璃板中所成的像到蜡烛A的距离是　
　 cm；当蜡烛A远离玻璃板时，它的像的大小将　 　 (选填“变大”“变小”或“不变”)。
(4)在玻璃板后放一光屏，无论怎样移动光屏，都不能接收到蜡烛的像，说明　 　。
(5)实验过程中，小滨仔细观察，发现蜡烛的像有重影，请你帮小滨分析产生这一现象的原因是 　 　。 60 不变 平面镜成的是虚像 玻璃板有一定的厚度8.某物理兴趣小组探究“凸透镜成像规律”的实验装置如图，凸透镜固定在50 cm处，光屏和蜡烛分别在凸透镜两侧。(1)当蜡烛移到20 cm处时，移动光屏到80 cm处时，在光屏上成一个等大、清晰的像，则凸透镜的焦距是　 　 cm。
(2)凸透镜位置不变，又将蜡烛从20 cm处移到10 cm处时，光屏上要成清晰的像，光屏应从80 cm处向　 　(填“左”或“右”)移动，则所成的像是 　 　(选填“放大”“等大”或“缩小”)实像。在生活中的应用是　 　。 15左缩小照相机9.小丽同学要探究光从空气射入不同介质发生折射时的规律。她将光从空气射入水、玻璃后发生折射的实验数据记录在下表中： (1)比较数据中的第一行，可得的结论是：　
　。
(2)比较第二列或第三列与第一列的数据变化，可得到的结论是：光从空气斜射入同一种介质时，　
　。
(3)横向比较表中各个数据，以及光在不同介质中的传播速度，可初步得出的结论是：当光以相同入射角从空气射入不同介质中时，折射角的大小与　 　有关，具体关系是：入射角相同时，　 　。 垂直入射光线不改变传播方向 折射角随入射角的增大而增大光速光速越大，则折射角越大10.如图所示，F和F′为凸透镜的焦点，P和P′到凸透镜的距离为二倍焦距。(1)保证蜡烛、凸透镜的位置不变，应将光屏向　 　(填“左”或“右”)移动，才能在光屏上得到清晰倒立的　 　(填“放大”“等于”或“缩小”)的实像。
(2)若将图示装置模拟人的眼睛成像系统，成像总在光屏左侧，该种情况表明这样的眼睛是　 　视眼(填“近”或“远”)，需要佩戴一个焦距合适的　 　(填“凹”或“凸”)透镜才能加以矫正。左缩小近凹11.在探究“凸透镜成像特点”实验中，让烛焰、凸透镜、光屏三者中心在同一高度。(1)当蜡烛、凸透镜、光屏在光具座标尺上位置如图所示时，光屏上出现一个清晰倒立、缩小的像，这个像是　 　像(选填“实”或“虚”)；
(2)请根据物距与像距大小关系，推断这个凸透镜的焦距可能是　 　(填序号)；
A.8 cm B.10 cm
C.12 cm D.15 cm实C(3)把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了；
①小明为了使光屏上再次得到清晰的像，应调整光屏向　 　 移动(选填“左”或“右”)；
②小芳不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是　 　(选填“近视”或“远视”)眼镜的镜片；左 近视(4)重新使蜡烛、凸透镜、光屏三者的位置如图所示，然后把凸透镜换成平面镜，观察平面镜也能看到一个正立、　 　 (选填“放大”“等大”或“缩小”)的蜡烛的像，这个像位于标尺　　 cm刻度处正上方，把光屏移到这个像所在的位置，光屏上　 　(选填“有”或“没有”)这个像。 等大80没有12.小明在做“探究凸透镜成像规律”实验中，发现像高与焦距、物距之间有一定的关系，为进一步探究，他将5cm高的发光体作为光源，取两个焦距不同的凸透镜进行实验。实验时记录的几组数据如下：分析表中数据可知：
(1)焦距f1为　 　cm，表格中A处数据应为 　 　cm。
(2)物距u、相距v、物高l、像高h之间的具体关系为：h/l＝　　 (用字母表示)，表格中B处数据应为　
　cm。 1030 v/u 10
