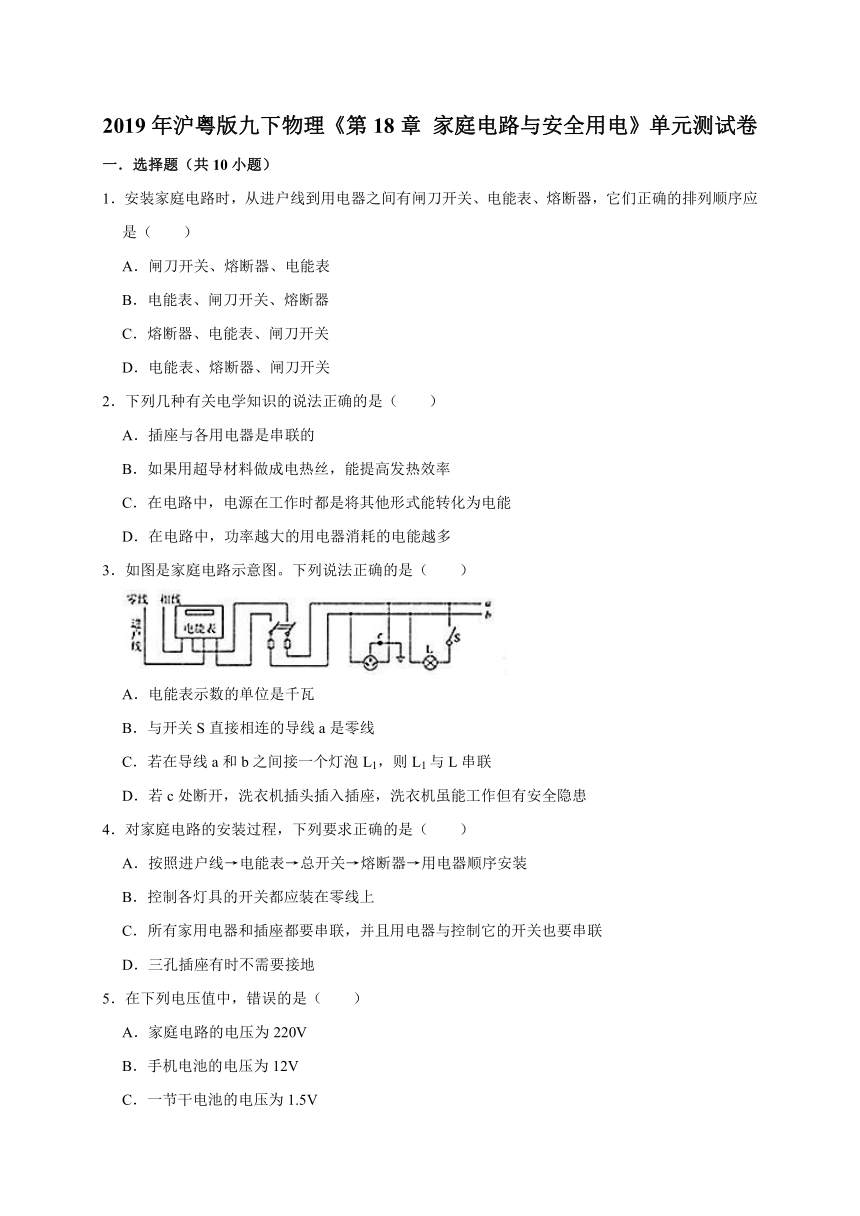

2019年沪粤版九下物理《第18章 家庭电路与安全用电》单元测试卷
一．选择题（共10小题）
1．安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（ ）
A．闸刀开关、熔断器、电能表
B．电能表、闸刀开关、熔断器
C．熔断器、电能表、闸刀开关
D．电能表、熔断器、闸刀开关
2．下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多
3．如图是家庭电路示意图。下列说法正确的是（ ）
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
4．对家庭电路的安装过程，下列要求正确的是（ ）
A．按照进户线→电能表→总开关→熔断器→用电器顺序安装
B．控制各灯具的开关都应装在零线上
C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D．三孔插座有时不需要接地

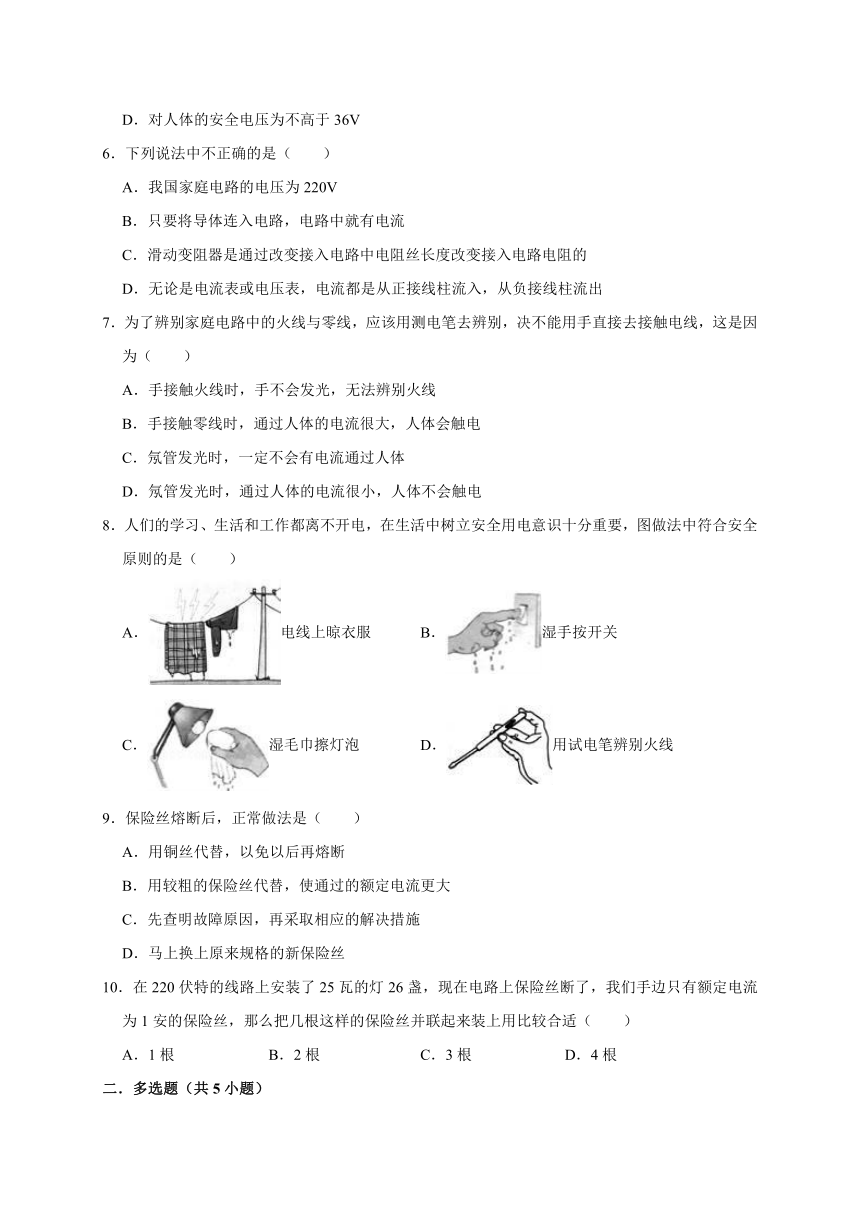

5．在下列电压值中，错误的是（ ）
A．家庭电路的电压为220V
B．手机电池的电压为12V
C．一节干电池的电压为1.5V
D．对人体的安全电压为不高于36V
6．下列说法中不正确的是（ ）
A．我国家庭电路的电压为220V
B．只要将导体连入电路，电路中就有电流
C．滑动变阻器是通过改变接入电路中电阻丝长度改变接入电路电阻的
D．无论是电流表或电压表，电流都是从正接线柱流入，从负接线柱流出
7．为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（ ）
A．手接触火线时，手不会发光，无法辨别火线
B．手接触零线时，通过人体的电流很大，人体会触电
C．氖管发光时，一定不会有电流通过人体
D．氖管发光时，通过人体的电流很小，人体不会触电
8．人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，图做法中符合安全原则的是（ ）
A．电线上晾衣服 B．湿手按开关
C．湿毛巾擦灯泡 D．用试电笔辨别火线
9．保险丝熔断后，正常做法是（ ）
A．用铜丝代替，以免以后再熔断
B．用较粗的保险丝代替，使通过的额定电流更大
C．先查明故障原因，再采取相应的解决措施
D．马上换上原来规格的新保险丝
10．在220伏特的线路上安装了25瓦的灯26盏，现在电路上保险丝断了，我们手边只有额定电流为1安的保险丝，那么把几根这样的保险丝并联起来装上用比较合适（ ）
A．1根 B．2根 C．3根 D．4根
二．多选题（共5小题）

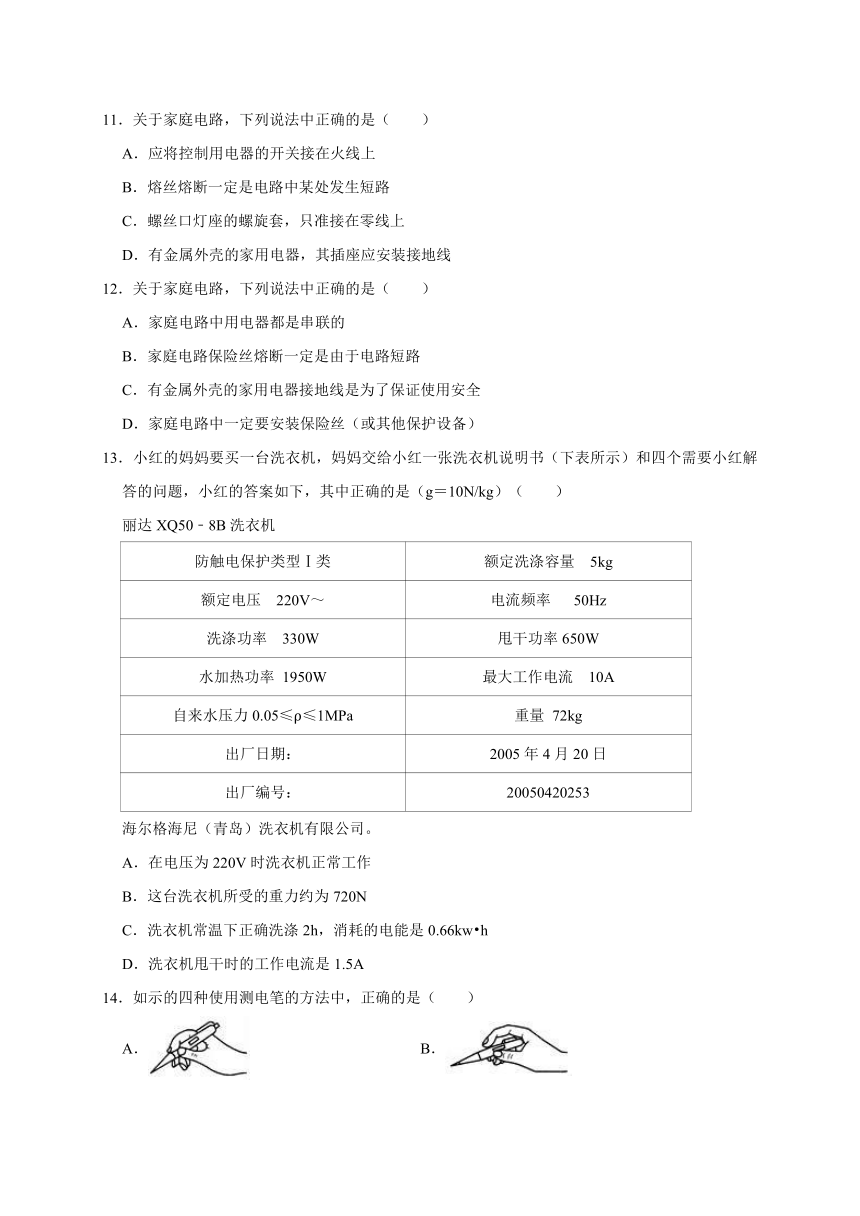

11．关于家庭电路，下列说法中正确的是（ ）
A．应将控制用电器的开关接在火线上
B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上
D．有金属外壳的家用电器，其插座应安装接地线
12．关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中用电器都是串联的
B．家庭电路保险丝熔断一定是由于电路短路
C．有金属外壳的家用电器接地线是为了保证使用安全
D．家庭电路中一定要安装保险丝（或其他保护设备）
13．小红的妈妈要买一台洗衣机，妈妈交给小红一张洗衣机说明书（下表所示）和四个需要小红解答的问题，小红的答案如下，其中正确的是（g＝10N/kg）（ ）
丽达XQ50﹣8B洗衣机
防触电保护类型Ⅰ类 额定洗涤容量 5kg
额定电压 220V～ 电流频率 50Hz
洗涤功率 330W 甩干功率650W
水加热功率 1950W 最大工作电流 10A
自来水压力0.05≤ρ≤1MPa 重量 72kg
出厂日期： 2005年4月20日
出厂编号： 20050420253
海尔格海尼（青岛）洗衣机有限公司。
A．在电压为220V时洗衣机正常工作
B．这台洗衣机所受的重力约为720N
C．洗衣机常温下正确洗涤2h，消耗的电能是0.66kw?h
D．洗衣机甩干时的工作电流是1.5A
14．如示的四种使用测电笔的方法中，正确的是（ ）
A． B．
C． D．

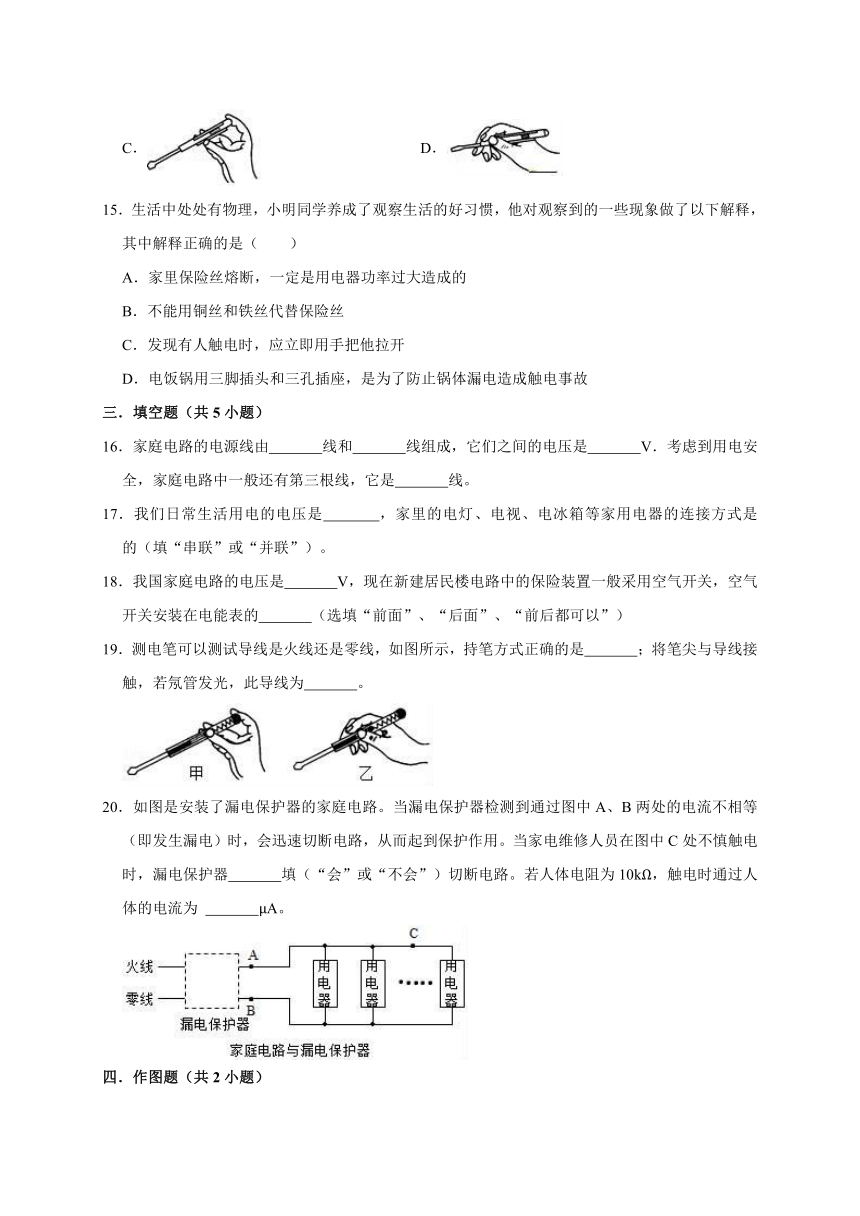

15．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）
A．家里保险丝熔断，一定是用电器功率过大造成的
B．不能用铜丝和铁丝代替保险丝
C．发现有人触电时，应立即用手把他拉开
D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
三．填空题（共5小题）
16．家庭电路的电源线由 线和 线组成，它们之间的电压是 V．考虑到用电安全，家庭电路中一般还有第三根线，它是 线。
17．我们日常生活用电的电压是 ，家里的电灯、电视、电冰箱等家用电器的连接方式是 的（填“串联”或“并联”）。
18．我国家庭电路的电压是 V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的 （选填“前面”、“后面”、“前后都可以”）
19．测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是 ；将笔尖与导线接触，若氖管发光，此导线为 。
20．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 填（“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为 μA。
四．作图题（共2小题）

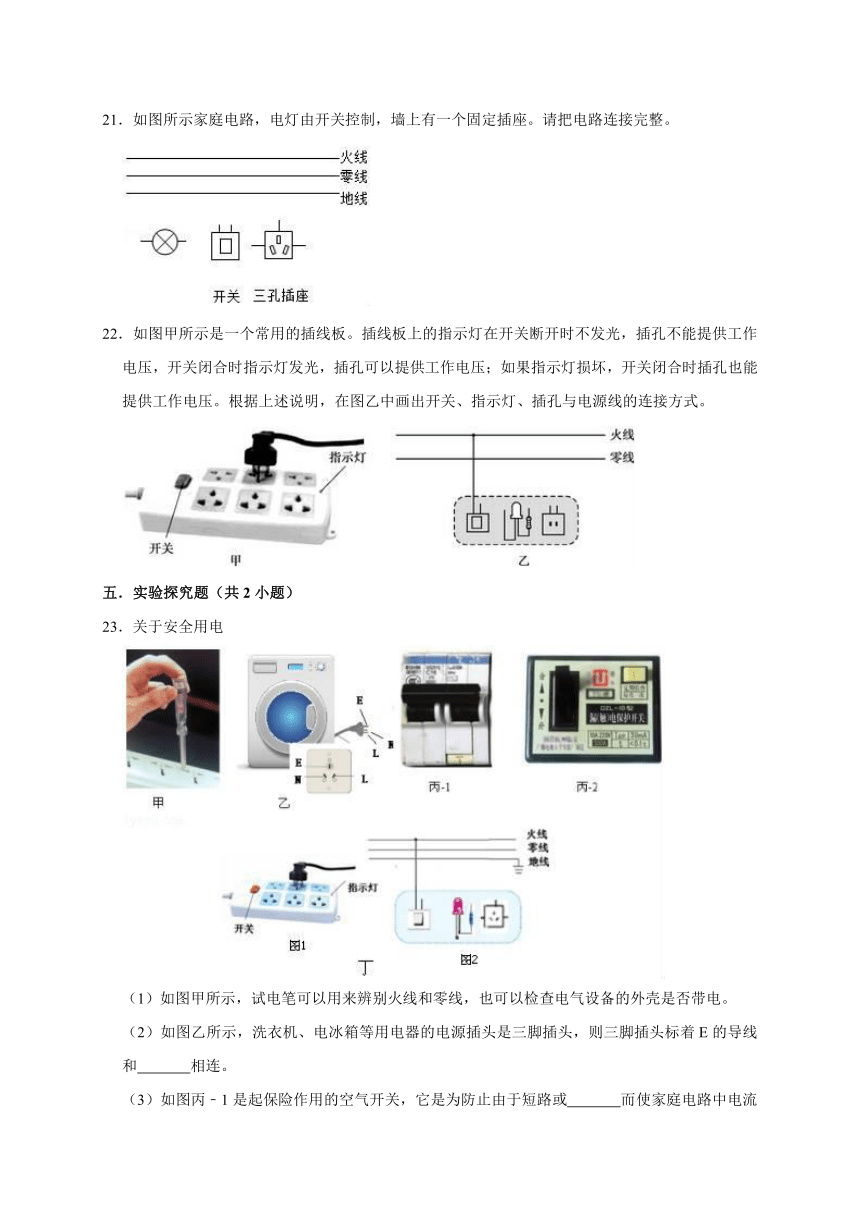

21．如图所示家庭电路，电灯由开关控制，墙上有一个固定插座。请把电路连接完整。
22．如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
五．实验探究题（共2小题）
23．关于安全用电
（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。
24．我们做实验时，由于方法不对或措施不当都会导致实验过程中难以观察到现象或测量结果不准确。请在下面的表格中写出遇到问题时你的解决方案。
测电笔辨别零线与火线时 用如图所示的方法握住测电笔，不管接触火线、零线测电笔氖管都不发光。你的方案是 。
在探究“平面镜成像特点”时 无论怎样移动相同的蜡烛B，都不能与蜡烛A的像完全重合。你的方案是 。
六．解答题（共2小题）
25．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
（1）在家庭电路它与其他用电器之间是 联，灯尾金属块必须与 线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是 ，这些措施都是为了安全用电；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后 （填物态变化名称）在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 （选填“变大”“变小”或“不变”）。
（3）如图乙是光明牌白炽灯的铭牌，则25W表示 。正常工作20h消耗的电能是 kW?h。
26．请将螺丝口电灯、开关（控制电灯）、两孔插座和三孔插座，正确地接入家庭电路。
2019年沪粤版九下物理《第18章 家庭电路与安全用电》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（ ）
A．闸刀开关、熔断器、电能表
B．电能表、闸刀开关、熔断器
C．熔断器、电能表、闸刀开关
D．电能表、熔断器、闸刀开关
【分析】电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面。
检修电路时要断开开关，在电能表的后面要接入总开关。
保险丝能在电路电流过大时，能自动切断电源。为了方便更换保险丝，熔断器一定要安装在总开关的后面。
【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，熔断器安装在总开关的后面。
故选：B。
【点评】掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性。
2．下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多
【分析】A、电路中各用电器之间及与插座之间是并联的；
B、由电热公式可知电流越大、电阻越大、通电时间越长，导体发热越多；
C、用电器工作时是将电能转化为其它形式的能，电源工作时将其它形式的能转化为电能；
D、用电器消耗的电能等于电功率与通电时间的乘积。
【解答】解：
A、为使各用电器之间的工作互不影响，故用电器及插座之间采用并联的方式，此选项错误；
B、由Q＝I2Rt可知，超导体的电阻为零，故其发热为零，此选项错误；
C、用电器工作时是将电能转化为其它形式的能，电源工作时将其它形式的能转化为电能，此选项正确；
D、由W＝Pt可知，功率大的用电器消耗的电能未必多，此选项错误。
故选：C。
【点评】本题考查的知识点虽多，但都较为简单，属基础题。
3．如图是家庭电路示意图。下列说法正确的是（ ）
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
【分析】利用下列知识分析判断：
（1）电能表是测量消耗电能的仪表，单位是kW?h（度）；
（2）在家庭电路中，为了安全，开关要接在火线和用电器之间；
（3）在家庭电路中，为了互不影响，各家用电器之间是并联的。
（4）金属外壳的用电器使用三孔插座时，把金属外壳接地，即使金属外壳的用电器漏电，人体被接地的导线短路，不会对人体造成伤害。
【解答】解：
A、电能表是测量消耗电能的仪表，电能表示数的单位kW?h，而kW是电功率的单位，故A错；
B、与开关S直接相连的导线是火线，所以a是火线。故B错；
C、若在导线a和b之间接一个灯泡L1，则L1与L并联，故C错；
D、若c处断开，洗衣机插头插入插座，洗衣机能工作，但外壳不能接地，若外壳漏电，人接触金属外壳，会有电流流过人体，发生触电事故。故D正确。
故选：D。
【点评】掌握家庭电路中灯泡、开关、三孔插座的接法；正确理解为什么设计三孔插座和金属外壳的用电器为什么有三脚插头。
4．对家庭电路的安装过程，下列要求正确的是（ ）
A．按照进户线→电能表→总开关→熔断器→用电器顺序安装
B．控制各灯具的开关都应装在零线上
C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D．三孔插座有时不需要接地
【分析】（1）家庭电路的组成，一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒。
（2）家庭电路中，开关控制用电器时，开关和用电器串联。
（3）家庭电路中，各用电器之间、用电器与插座之间、插座与插座之间均为并联连接。
（4）三孔插座的接法：左零右火，中间接地。
【解答】解：
A、根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总开关一熔断器一用电器的安装顺序，故A正确；
B、为了安全，控制用电器的开关都应该连接在火线和用电器之间，故B错误；
C、插座也是接用电器的，用家庭电路各用电器间互不干扰，所以电器和各插座之间应该是并联，用电器和它的开关也应该是串联，故C错误；
D、三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全。故D错误。
故选：A。
【点评】家庭电路中掌握家庭电路的组成、家庭电路的连接方式以及开关与用电器的连接方式、插座的接法等，都要掌握，这些都是比较简单的问题
5．在下列电压值中，错误的是（ ）
A．家庭电路的电压为220V
B．手机电池的电压为12V
C．一节干电池的电压为1.5V
D．对人体的安全电压为不高于36V
【分析】我国家庭电路的电压是220V；手机电池的电压是3.6V或3.7V；干电池的电压是1.5V；人体的安全电压是不高于36V。
【解答】解：A、我国家庭电路的电压是220V，故A正确；
B、现在的手机都普遍使用锂电池，锂离子电池的电压普遍是3.6V 或 3.7V 这种电池的适用范围是 2.75V﹣4.2V，故B是错误的；
C、一节干电池的电压是1.5V，故C是正确的；
D、人体的安全电压是不高于36V，故D是正确的；
故选：B。
【点评】知道常见的用电器，以及各种的电池的电压、人体安全电压的电学常识是解答本题的关键。
6．下列说法中不正确的是（ ）
A．我国家庭电路的电压为220V
B．只要将导体连入电路，电路中就有电流
C．滑动变阻器是通过改变接入电路中电阻丝长度改变接入电路电阻的
D．无论是电流表或电压表，电流都是从正接线柱流入，从负接线柱流出
【分析】记住家庭电路的电压，电路中得到持续电流的条件，滑动变阻器的工作原理，电压表和电流表的正确使用，能顺利解题。
【解答】解：A、我国家庭电路的电压为220V．不符合题意。
B、导体接入电路，并且电路中有电源，电路是通路，电路中才有电流。符合题意。
C、滑动变阻器通过移动滑片，改变连入电路的电阻丝的长度，改变连入电路的电阻。不符合题意。
D、电流表和电压表，电流都从电流表或电压表的正接线柱流入，从负接线柱流出。否则指针会反偏。不符合题意。
故选：B。
【点评】本题都是一些最基本的知识点，涉及到家庭电路电压、电流表和电压表的正确使用、滑动变阻器是工作原理、得到持续电流的条件等，掌握基础知识很重要。
7．为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（ ）
A．手接触火线时，手不会发光，无法辨别火线
B．手接触零线时，通过人体的电流很大，人体会触电
C．氖管发光时，一定不会有电流通过人体
D．氖管发光时，通过人体的电流很小，人体不会触电
【分析】（1）正确使用：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
（2）测电笔的工作原理：人站在大地上，手接触笔尾金属体，笔尖金属体接触火线，火线和大地之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小，电压不高于36V，对人没有危害。此时在测电笔和人体中都有电流，电流微弱不会对人造成危害。这个微弱的电流可以使氖管发光。人站在大地上，手接触笔尾金属体，笔尖金属体接触零线，零线和大地之间的电压是0V，在测电笔和人体中都没有电流通过，氖管不发光。
（3）人体的安全电压是不高于36V。
【解答】解：A．手接触火线时，由于火线与大地之间的电压为220V，而人体安全的电压是不高于36V，因此手直接接触火线，人会有生命危险；
B．接触只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；
CD．测电笔测量火线时，加在测电笔和人之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36V，不会对人造成危害。
故选：D。
【点评】本题考查了测电笔能辨别火线和零线的原理，是一道基础题目。
8．人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，图做法中符合安全原则的是（ ）
A．电线上晾衣服 B．湿手按开关
C．湿毛巾擦灯泡 D．用试电笔辨别火线
【分析】从安全用电的角度进行分析，即触电的途径有直接触电或间接触电；所以要保持绝缘部分干燥，避免电线与其它金属物体接触；掌握测电笔的正确使用规则。
【解答】解：A、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，所以A选项也不符合安全用电要求；
B、因为水是导体，并且具有流动性，一旦与火线相连，人就会发生触电事故，所以B选项也不符合安全用电要求；
C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，所以这种做法是不正确的，故C选项不符合安全用电要求；
D、用试电笔辨别火线时手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；符合安全用电原则，故D选项正确。
故选：D。
【点评】本题来源于日常生活的常见现象和行为，在考查安全用电的原则中，实现安全用电知识的宣传和教育作用。
9．保险丝熔断后，正常做法是（ ）
A．用铜丝代替，以免以后再熔断
B．用较粗的保险丝代替，使通过的额定电流更大
C．先查明故障原因，再采取相应的解决措施
D．马上换上原来规格的新保险丝
【分析】①当家庭电路中发生短路或总功率过大时，会使导线发热而引发事故，故要有能自动切断电路的装置，这就是要安装保险丝的原因，保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用。
②铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路。
【解答】解：家庭电路中按要求刚换上的保险丝，又立即熔断，应该查找熔断的原因，换用合适的保险丝，不能用更粗的或者铜丝代替，因为这样起不到保险作用，如果不查找原因直接更换一条同样的保险丝，闭合开关仍然要熔断。故C正确。
故选：C。
【点评】本题考查了两个内容：一是造成家庭电路电流过大的原因，二是安全用电的原则；这两个现象在生活中都可以见到，要会用物理知识解决实际问题。
10．在220伏特的线路上安装了25瓦的灯26盏，现在电路上保险丝断了，我们手边只有额定电流为1安的保险丝，那么把几根这样的保险丝并联起来装上用比较合适（ ）
A．1根 B．2根 C．3根 D．4根
【分析】先求出电路中的总功率，再利用P＝UI求出电路中总电流，再选择用几根1A的保险丝并起来使用。
【解答】解：电路中的总功率：
P＝25W×26＝650W，
电路中总电流：
I＝＝≈2.95A，
可选用额定电流为3A的保险丝，也可以用3根额定电流为1A的保险丝并联连入电路。
故选：C。
【点评】本题考查了学生对电功率公式的掌握和运用，涉及到选择保险丝的标准（保险丝的额定电流要等于或稍大于电路中的正常工作电流）。
二．多选题（共5小题）
11．关于家庭电路，下列说法中正确的是（ ）
A．应将控制用电器的开关接在火线上
B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上
D．有金属外壳的家用电器，其插座应安装接地线
【分析】根据家庭电路的正确连接进行分析，各元件的连接都应该从安全方面考虑。
【解答】解：A、当开关断开时，为了使用电器不带电，所以开关应该与火线相连，故A选项正确；
B、熔断丝的作用是当电路中电流过大时，熔断丝会被烧，电流过大的原因可能是短路，也可能是电路的总功率过大，所以B选项错误；
C、因为灯座的螺旋套很容易被人接触到，所以从安全的角度考虑应该接在零线上，但是从工作角度看，无论接火线还是接零线都可以正常工作，故C选项错误；
D、当金属外壳的用电器内部线路破损与外壳接触时，外壳会带电，如果将外壳与大地相连，人接触时也是安全的，否则人会触电，所以有金属外壳的家用电器，其插座应安装接地线，故D选项正确；
故选：AD。
【点评】知道家庭电路的组成，知道家庭电路的正确连接方法。
12．关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中用电器都是串联的
B．家庭电路保险丝熔断一定是由于电路短路
C．有金属外壳的家用电器接地线是为了保证使用安全
D．家庭电路中一定要安装保险丝（或其他保护设备）
【分析】利用下列知识分析判断：
（1）家庭电路中，各用电器之间、用电器和插座之间都是并联的。
（2）带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，而不是进入人体，也就是说为了人的使用安全。
（3）家庭电路中电流过大的原因：一是短路，二是用电器的总功率过大；
（4）保险丝是采用电阻率大熔点低的铅锑合金制成的，在电流过大时能自动切断电源。
【解答】解：A、家用电器之间是并联的，才能保证用电器正常工作。故A错。
B、保险丝熔断可能是电路的总功率过大或出现了短路故障造成的，故B错。
C、家用电器的金属外壳接上地线，在金属外壳的用电器漏电，人接触时地线把人体短路，可以防止触电。故C正确。
D、家庭电路中一定要安装保险丝，在电流过大时能自动切断电源，故D正确。
故选：CD。
【点评】此题考查了有关安全用电原则、家庭电路电压和连接的有关知识，一定要学以致用。
13．小红的妈妈要买一台洗衣机，妈妈交给小红一张洗衣机说明书（下表所示）和四个需要小红解答的问题，小红的答案如下，其中正确的是（g＝10N/kg）（ ）
丽达XQ50﹣8B洗衣机
防触电保护类型Ⅰ类 额定洗涤容量 5kg
额定电压 220V～ 电流频率 50Hz
洗涤功率 330W 甩干功率650W
水加热功率 1950W 最大工作电流 10A
自来水压力0.05≤ρ≤1MPa 重量 72kg
出厂日期： 2005年4月20日
出厂编号： 20050420253
海尔格海尼（青岛）洗衣机有限公司。
A．在电压为220V时洗衣机正常工作
B．这台洗衣机所受的重力约为720N
C．洗衣机常温下正确洗涤2h，消耗的电能是0.66kw?h
D．洗衣机甩干时的工作电流是1.5A
【分析】A、从洗衣机所给参数中确定洗衣机的额定电压；
B、已知洗衣机的质量，根据公式G＝mg可求洗衣机的重力。
C、已知额定功率和工作时间，根据公式W＝Pt可求消耗的电能。
D、已知洗衣机的甩干功率，根据公式I＝可求额定电流。
【解答】解：A、因为洗衣机的额定电压为220V，所以洗衣机只有在220V的电压下才可以正常工作；故A正确；
B、洗衣机的重力G＝mg＝72kg×10N/kg＝720N，故B正确；
C、洗衣机正常工作2h需消耗电能W＝Pt＝0.33kw×2h＝0.66kw?h，故C正确。
D、洗衣机甩干时的工作电流I＝2.95A．故D错误。
故选：ABC。
【点评】本题考查重力、消耗的电能、电流、电阻、实际功率等的计算，关键是公式及其变形的灵活运用，要学会从题目所给信息中找到有用的数据，解题过程中要注意单位的换算。
14．如示的四种使用测电笔的方法中，正确的是（ ）
A． B．
C． D．
【分析】使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的。使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故。
【解答】解：使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线。如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光。
故选：BC。
【点评】正确使用测电笔：一定要用手触及笔尾的金属部分；不能用手触及测电笔前端的金属探头，否则容易造成触电事故。
15．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）
A．家里保险丝熔断，一定是用电器功率过大造成的
B．不能用铜丝和铁丝代替保险丝
C．发现有人触电时，应立即用手把他拉开
D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
【分析】解决此题要知道安全用电的原则，明白当家庭电路中的电流过大时，保险丝会熔断起到断开电路的作用。
【解答】解：A、家里保险丝熔断，可能是用电器功率过大造成的，也可能是某处发生短路，造成电路中电流过大，选项说法错误，不符合题意；
B、当家庭电路中电流过大时，保险丝先熔断，如果把铜丝和铁丝代替保险丝，这样铜丝或铁丝不会轻易熔断，很有可能发生电火灾，符合题意；
C、发现有人触电时，不能用手把他拉开，因为这样会造成更多的人发生触电危险，不符合题意；
D、电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故，符合题意；
故选：BD。
【点评】解决此题要结合安全用电原则进行分析解答。
三．填空题（共5小题）
16．家庭电路的电源线由 火 线和 零 线组成，它们之间的电压是 220 V．考虑到用电安全，家庭电路中一般还有第三根线，它是 地 线。
【分析】考查家庭电流的2根进户电源线的名称和电压数值。
【解答】解：
家庭电路中的电源线由2根线组成，分别是火线和零线。两根线之间电压差为220V．为了避免发生漏电事故，某些用电器还要接地。三孔插座中中间孔接的就是地线。它将用电器的金属外壳与大地直接连通，防止发生人体触电事故。
故答案为：火；零； 220； 地。
【点评】本题考查家庭电路中的电源线名称、电压数值。需要学生对此能够进行熟练的背诵。
17．我们日常生活用电的电压是 220V ，家里的电灯、电视、电冰箱等家用电器的连接方式是 并联 的（填“串联”或“并联”）。
【分析】生活用电是照明电路，照明电路的电压是220V．家用电器之间都是并联的，家用电器之间互相影响，并且能正常工作。
【解答】解：在我国，生活用电电压是220V．家庭电路中，电灯、电视、电冰箱等家用电器的连接方式是并联的，这样才能保证它们在工作时互不影响。
故答案为：220V；并联。
【点评】照明电路电压在题目中一般不直接出现，属于隐含条件。同时要了解家庭电路中各用电器都是并联的，这属于用电常识。
18．我国家庭电路的电压是 220 V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的 后面 （选填“前面”、“后面”、“前后都可以”）
【分析】（1）我国家庭电路的电压为220V；
（2）在家庭电路中，进户线后面依次是电能表、总开关、保险盒、插座和用电器。
【解答】解：我国家庭电路的电压是220V；在家庭电路的进户布局中，电能表测家庭电路所消耗的电能，总开关一定要安装在电能表之后。
故答案为：220；后面。
【点评】本题考查家庭电路以及安全用电知识，只要生活中多积累相关知识即可顺利解答。
19．测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是 甲 ；将笔尖与导线接触，若氖管发光，此导线为 火线 。
【分析】根据测电笔的使用方法分析。
【解答】解：
用测电笔来辨别火线与零线时，笔尖接触要检测的导线，手指应接触笔尾金属体，故甲正确；
将笔尖与导线接触，若氖管发光，说明接触的是火线；当氖管不亮时，说明接触的是零线。
故本题答案为：甲；火线。
【点评】本题考查了测电笔的使用，是一道基础题。
20．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 会 填（“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为 2.2×104 μA。
【分析】（1）判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；
（2）根据家庭电路的电压和人体的电阻，利用欧姆定律就可以求出通过人体的电流。
【解答】解：（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
（2）家庭电路的电压U＝220V，人体电阻R＝10kΩ＝104Ω，
因此通过人体的电流：
I＝＝＝0.022A＝2.2×104μA。
故答案为：会；2.2×104。
【点评】本题关键有两点：一是抓住漏电保护器的工作条件：通过虚线框内火线与零线的电流不相等；二是会利用欧姆定律进行简单的计算。
四．作图题（共2小题）
21．如图所示家庭电路，电灯由开关控制，墙上有一个固定插座。请把电路连接完整。
【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
【解答】解：首先辨别上面三根线地线、火线、零线。
（1）灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
22．如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
【分析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
【点评】根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
五．实验探究题（共2小题）
23．关于安全用电
（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 用电器金属外壳 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 用电器总功率过大 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 不能 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。
【分析】（2）三孔插座中，上面的接地线，左面的接零线，右面的接火线，简称“上地、左零、右火“。
（3）当电路中发生短路或用电器总功率过大时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用；判断漏电保护器会不会切断电路，就是分析两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；
（4）根据电路工作的需要，使用电器之间并联，使开关可以控制用电器，据此进行连接。
【解答】解：（2）三脚插头的E号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的E号脚与三孔插座的E号相连，使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
（3）家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸。
当站在绝缘物上的带电工作的人两手分别触到火线和零线时（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路。
（4）插线板开关应该同时控制指示灯和插孔，指示灯和插孔应该并联，从火线先进开关，再分别连接指示灯和插孔，并且插孔注意左零右火，如图所示：
故答案为：（2）用电器金属外壳；（3）用电器总功率过大；不能；（4）见上图。
【点评】本题考查学生对家庭电路的连接，空气开关的了解，知道“短路或总功率过大﹣﹣电路中的电流过大﹣﹣跳闸”的道理，是物理知识在生活中的实际应用。
24．我们做实验时，由于方法不对或措施不当都会导致实验过程中难以观察到现象或测量结果不准确。请在下面的表格中写出遇到问题时你的解决方案。
测电笔辨别零线与火线时 用如图所示的方法握住测电笔，不管接触火线、零线测电笔氖管都不发光。你的方案是 手指应接触测电笔金笔尾属体 。
在探究“平面镜成像特点”时 无论怎样移动相同的蜡烛B，都不能与蜡烛A的像完全重合。你的方案是 调整玻璃板竖直（垂直桌面）放置 。
【分析】（1）在使用测电笔时，手一定接触笔尾金属体，手一定不能接触笔尖金属体。
（2）玻璃板没有竖直放置时，像会偏上或偏下，使玻璃板后面的蜡烛和玻璃板前面蜡烛的像不能完全重合。
【解答】解：（1）正确使用测电笔：手指应接触测电笔金笔尾属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；
（2）玻璃板竖直放在水平桌面上，像在水平桌面上，玻璃板没有竖直放置时，像会偏上或偏下，如果无论怎样移动蜡烛都无法与像重合，就应该调整玻璃板竖直（垂直桌面）放置。
故答案为：（1）手指应接触测电笔金笔尾属体；（2）调整玻璃板竖直（垂直桌面）放置。
【点评】进行每一个实验时，会出现各种故障，要分析各种故障的原因和排除故障的方法，这些都容易出现在实验题中，要重视这些故障，同时也考查了学生的读图能力。
六．解答题（共2小题）
25．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
（1）在家庭电路它与其他用电器之间是 并 联，灯尾金属块必须与 火 线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是 绝缘体 ，这些措施都是为了安全用电；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后 凝华 （填物态变化名称）在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 变小 （选填“变大”“变小”或“不变”）。
（3）如图乙是光明牌白炽灯的铭牌，则25W表示 额定功率是25W 。正常工作20h消耗的电能是 0.5 kW?h。
【分析】（1）家庭电路中各用电器均为并联连接；灯尾的金属块需与火线相连，零线和螺旋相连；灯泡上的灯尾、钨丝、螺旋都是导体；玻璃、塑料灯口盖和壳都是绝缘体。
（2）灯丝变细是钨丝升华，灯泡变黑是钨丝先升华后凝华；灯丝变细后，电阻变大，而家庭电路的电压不变，则由P＝可知灯泡的实际功率的变化情况。
（3）灯泡铭牌上标有额定电压和额定功率；根据W＝Pt即可求出灯泡在一定时间内消耗的电能。
【解答】解：（1）家庭电路中灯泡与其它用电器都可以单独工作，因此为并联连接；灯尾的金属块与火线相连，零线和螺旋相连。在更换灯泡时，不会接触火线，这样比较安全。灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是绝缘体，这些措施都是为了用电安全。
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后凝华在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，由P＝可知灯泡的实际功率变小，故灯泡变暗。
（3）如图乙是光明牌白炽灯的铭牌，则220V表示额定电压是220V，25W表示额定功率是25W；灯泡正常工作20h消耗的电能：W＝Pt＝0.025kW×20h＝0.5kW?h。
故答案为：（1）并；火；绝缘体；（2）凝华；变小；（3）额定功率是25W；0.5。
【点评】（1）导体和绝缘体都是很好的电工材料。特别注意灯泡与开关的正确连接方法，火线首先经过开关再入灯泡的尾部是为了更安全。
（2）明确用电器的铭牌的参数，会根据用电器参数和通电时间计算用电器消耗的电能。
26．请将螺丝口电灯、开关（控制电灯）、两孔插座和三孔插座，正确地接入家庭电路。
【分析】电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头。”而对于插座的接线方法是要求“左零右火”，三孔插座还要求中接地。
【解答】解：
【点评】本题考查了家庭电路中电灯、开关、插座的连接。
一．选择题（共10小题）
1．安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（ ）
A．闸刀开关、熔断器、电能表
B．电能表、闸刀开关、熔断器
C．熔断器、电能表、闸刀开关
D．电能表、熔断器、闸刀开关
2．下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多
3．如图是家庭电路示意图。下列说法正确的是（ ）
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
4．对家庭电路的安装过程，下列要求正确的是（ ）
A．按照进户线→电能表→总开关→熔断器→用电器顺序安装
B．控制各灯具的开关都应装在零线上
C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D．三孔插座有时不需要接地
5．在下列电压值中，错误的是（ ）
A．家庭电路的电压为220V
B．手机电池的电压为12V
C．一节干电池的电压为1.5V
D．对人体的安全电压为不高于36V
6．下列说法中不正确的是（ ）
A．我国家庭电路的电压为220V
B．只要将导体连入电路，电路中就有电流
C．滑动变阻器是通过改变接入电路中电阻丝长度改变接入电路电阻的
D．无论是电流表或电压表，电流都是从正接线柱流入，从负接线柱流出
7．为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（ ）
A．手接触火线时，手不会发光，无法辨别火线
B．手接触零线时，通过人体的电流很大，人体会触电
C．氖管发光时，一定不会有电流通过人体
D．氖管发光时，通过人体的电流很小，人体不会触电
8．人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，图做法中符合安全原则的是（ ）
A．电线上晾衣服 B．湿手按开关
C．湿毛巾擦灯泡 D．用试电笔辨别火线
9．保险丝熔断后，正常做法是（ ）
A．用铜丝代替，以免以后再熔断
B．用较粗的保险丝代替，使通过的额定电流更大
C．先查明故障原因，再采取相应的解决措施
D．马上换上原来规格的新保险丝
10．在220伏特的线路上安装了25瓦的灯26盏，现在电路上保险丝断了，我们手边只有额定电流为1安的保险丝，那么把几根这样的保险丝并联起来装上用比较合适（ ）
A．1根 B．2根 C．3根 D．4根
二．多选题（共5小题）
11．关于家庭电路，下列说法中正确的是（ ）
A．应将控制用电器的开关接在火线上
B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上
D．有金属外壳的家用电器，其插座应安装接地线
12．关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中用电器都是串联的
B．家庭电路保险丝熔断一定是由于电路短路
C．有金属外壳的家用电器接地线是为了保证使用安全
D．家庭电路中一定要安装保险丝（或其他保护设备）
13．小红的妈妈要买一台洗衣机，妈妈交给小红一张洗衣机说明书（下表所示）和四个需要小红解答的问题，小红的答案如下，其中正确的是（g＝10N/kg）（ ）
丽达XQ50﹣8B洗衣机
防触电保护类型Ⅰ类 额定洗涤容量 5kg
额定电压 220V～ 电流频率 50Hz
洗涤功率 330W 甩干功率650W
水加热功率 1950W 最大工作电流 10A
自来水压力0.05≤ρ≤1MPa 重量 72kg
出厂日期： 2005年4月20日
出厂编号： 20050420253
海尔格海尼（青岛）洗衣机有限公司。
A．在电压为220V时洗衣机正常工作
B．这台洗衣机所受的重力约为720N
C．洗衣机常温下正确洗涤2h，消耗的电能是0.66kw?h
D．洗衣机甩干时的工作电流是1.5A
14．如示的四种使用测电笔的方法中，正确的是（ ）
A． B．
C． D．
15．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）
A．家里保险丝熔断，一定是用电器功率过大造成的
B．不能用铜丝和铁丝代替保险丝
C．发现有人触电时，应立即用手把他拉开
D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
三．填空题（共5小题）
16．家庭电路的电源线由 线和 线组成，它们之间的电压是 V．考虑到用电安全，家庭电路中一般还有第三根线，它是 线。
17．我们日常生活用电的电压是 ，家里的电灯、电视、电冰箱等家用电器的连接方式是 的（填“串联”或“并联”）。
18．我国家庭电路的电压是 V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的 （选填“前面”、“后面”、“前后都可以”）
19．测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是 ；将笔尖与导线接触，若氖管发光，此导线为 。
20．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 填（“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为 μA。
四．作图题（共2小题）
21．如图所示家庭电路，电灯由开关控制，墙上有一个固定插座。请把电路连接完整。
22．如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
五．实验探究题（共2小题）
23．关于安全用电
（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。
24．我们做实验时，由于方法不对或措施不当都会导致实验过程中难以观察到现象或测量结果不准确。请在下面的表格中写出遇到问题时你的解决方案。
测电笔辨别零线与火线时 用如图所示的方法握住测电笔，不管接触火线、零线测电笔氖管都不发光。你的方案是 。
在探究“平面镜成像特点”时 无论怎样移动相同的蜡烛B，都不能与蜡烛A的像完全重合。你的方案是 。
六．解答题（共2小题）
25．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
（1）在家庭电路它与其他用电器之间是 联，灯尾金属块必须与 线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是 ，这些措施都是为了安全用电；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后 （填物态变化名称）在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 （选填“变大”“变小”或“不变”）。
（3）如图乙是光明牌白炽灯的铭牌，则25W表示 。正常工作20h消耗的电能是 kW?h。
26．请将螺丝口电灯、开关（控制电灯）、两孔插座和三孔插座，正确地接入家庭电路。
2019年沪粤版九下物理《第18章 家庭电路与安全用电》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（ ）
A．闸刀开关、熔断器、电能表
B．电能表、闸刀开关、熔断器
C．熔断器、电能表、闸刀开关
D．电能表、熔断器、闸刀开关
【分析】电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面。
检修电路时要断开开关，在电能表的后面要接入总开关。
保险丝能在电路电流过大时，能自动切断电源。为了方便更换保险丝，熔断器一定要安装在总开关的后面。
【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，熔断器安装在总开关的后面。
故选：B。
【点评】掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性。
2．下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多
【分析】A、电路中各用电器之间及与插座之间是并联的；
B、由电热公式可知电流越大、电阻越大、通电时间越长，导体发热越多；
C、用电器工作时是将电能转化为其它形式的能，电源工作时将其它形式的能转化为电能；
D、用电器消耗的电能等于电功率与通电时间的乘积。
【解答】解：
A、为使各用电器之间的工作互不影响，故用电器及插座之间采用并联的方式，此选项错误；
B、由Q＝I2Rt可知，超导体的电阻为零，故其发热为零，此选项错误；
C、用电器工作时是将电能转化为其它形式的能，电源工作时将其它形式的能转化为电能，此选项正确；
D、由W＝Pt可知，功率大的用电器消耗的电能未必多，此选项错误。
故选：C。
【点评】本题考查的知识点虽多，但都较为简单，属基础题。
3．如图是家庭电路示意图。下列说法正确的是（ ）
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
【分析】利用下列知识分析判断：
（1）电能表是测量消耗电能的仪表，单位是kW?h（度）；
（2）在家庭电路中，为了安全，开关要接在火线和用电器之间；
（3）在家庭电路中，为了互不影响，各家用电器之间是并联的。
（4）金属外壳的用电器使用三孔插座时，把金属外壳接地，即使金属外壳的用电器漏电，人体被接地的导线短路，不会对人体造成伤害。
【解答】解：
A、电能表是测量消耗电能的仪表，电能表示数的单位kW?h，而kW是电功率的单位，故A错；
B、与开关S直接相连的导线是火线，所以a是火线。故B错；
C、若在导线a和b之间接一个灯泡L1，则L1与L并联，故C错；
D、若c处断开，洗衣机插头插入插座，洗衣机能工作，但外壳不能接地，若外壳漏电，人接触金属外壳，会有电流流过人体，发生触电事故。故D正确。
故选：D。
【点评】掌握家庭电路中灯泡、开关、三孔插座的接法；正确理解为什么设计三孔插座和金属外壳的用电器为什么有三脚插头。
4．对家庭电路的安装过程，下列要求正确的是（ ）
A．按照进户线→电能表→总开关→熔断器→用电器顺序安装
B．控制各灯具的开关都应装在零线上
C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D．三孔插座有时不需要接地
【分析】（1）家庭电路的组成，一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒。
（2）家庭电路中，开关控制用电器时，开关和用电器串联。
（3）家庭电路中，各用电器之间、用电器与插座之间、插座与插座之间均为并联连接。
（4）三孔插座的接法：左零右火，中间接地。
【解答】解：
A、根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总开关一熔断器一用电器的安装顺序，故A正确；
B、为了安全，控制用电器的开关都应该连接在火线和用电器之间，故B错误；
C、插座也是接用电器的，用家庭电路各用电器间互不干扰，所以电器和各插座之间应该是并联，用电器和它的开关也应该是串联，故C错误；
D、三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全。故D错误。
故选：A。
【点评】家庭电路中掌握家庭电路的组成、家庭电路的连接方式以及开关与用电器的连接方式、插座的接法等，都要掌握，这些都是比较简单的问题
5．在下列电压值中，错误的是（ ）
A．家庭电路的电压为220V
B．手机电池的电压为12V
C．一节干电池的电压为1.5V
D．对人体的安全电压为不高于36V
【分析】我国家庭电路的电压是220V；手机电池的电压是3.6V或3.7V；干电池的电压是1.5V；人体的安全电压是不高于36V。
【解答】解：A、我国家庭电路的电压是220V，故A正确；
B、现在的手机都普遍使用锂电池，锂离子电池的电压普遍是3.6V 或 3.7V 这种电池的适用范围是 2.75V﹣4.2V，故B是错误的；
C、一节干电池的电压是1.5V，故C是正确的；
D、人体的安全电压是不高于36V，故D是正确的；
故选：B。
【点评】知道常见的用电器，以及各种的电池的电压、人体安全电压的电学常识是解答本题的关键。
6．下列说法中不正确的是（ ）
A．我国家庭电路的电压为220V
B．只要将导体连入电路，电路中就有电流
C．滑动变阻器是通过改变接入电路中电阻丝长度改变接入电路电阻的
D．无论是电流表或电压表，电流都是从正接线柱流入，从负接线柱流出
【分析】记住家庭电路的电压，电路中得到持续电流的条件，滑动变阻器的工作原理，电压表和电流表的正确使用，能顺利解题。
【解答】解：A、我国家庭电路的电压为220V．不符合题意。
B、导体接入电路，并且电路中有电源，电路是通路，电路中才有电流。符合题意。
C、滑动变阻器通过移动滑片，改变连入电路的电阻丝的长度，改变连入电路的电阻。不符合题意。
D、电流表和电压表，电流都从电流表或电压表的正接线柱流入，从负接线柱流出。否则指针会反偏。不符合题意。
故选：B。
【点评】本题都是一些最基本的知识点，涉及到家庭电路电压、电流表和电压表的正确使用、滑动变阻器是工作原理、得到持续电流的条件等，掌握基础知识很重要。
7．为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（ ）
A．手接触火线时，手不会发光，无法辨别火线
B．手接触零线时，通过人体的电流很大，人体会触电
C．氖管发光时，一定不会有电流通过人体
D．氖管发光时，通过人体的电流很小，人体不会触电
【分析】（1）正确使用：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
（2）测电笔的工作原理：人站在大地上，手接触笔尾金属体，笔尖金属体接触火线，火线和大地之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小，电压不高于36V，对人没有危害。此时在测电笔和人体中都有电流，电流微弱不会对人造成危害。这个微弱的电流可以使氖管发光。人站在大地上，手接触笔尾金属体，笔尖金属体接触零线，零线和大地之间的电压是0V，在测电笔和人体中都没有电流通过，氖管不发光。
（3）人体的安全电压是不高于36V。
【解答】解：A．手接触火线时，由于火线与大地之间的电压为220V，而人体安全的电压是不高于36V，因此手直接接触火线，人会有生命危险；
B．接触只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；
CD．测电笔测量火线时，加在测电笔和人之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36V，不会对人造成危害。
故选：D。
【点评】本题考查了测电笔能辨别火线和零线的原理，是一道基础题目。
8．人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，图做法中符合安全原则的是（ ）
A．电线上晾衣服 B．湿手按开关
C．湿毛巾擦灯泡 D．用试电笔辨别火线
【分析】从安全用电的角度进行分析，即触电的途径有直接触电或间接触电；所以要保持绝缘部分干燥，避免电线与其它金属物体接触；掌握测电笔的正确使用规则。
【解答】解：A、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，所以A选项也不符合安全用电要求；
B、因为水是导体，并且具有流动性，一旦与火线相连，人就会发生触电事故，所以B选项也不符合安全用电要求；
C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，所以这种做法是不正确的，故C选项不符合安全用电要求；
D、用试电笔辨别火线时手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；符合安全用电原则，故D选项正确。
故选：D。
【点评】本题来源于日常生活的常见现象和行为，在考查安全用电的原则中，实现安全用电知识的宣传和教育作用。
9．保险丝熔断后，正常做法是（ ）
A．用铜丝代替，以免以后再熔断
B．用较粗的保险丝代替，使通过的额定电流更大
C．先查明故障原因，再采取相应的解决措施
D．马上换上原来规格的新保险丝
【分析】①当家庭电路中发生短路或总功率过大时，会使导线发热而引发事故，故要有能自动切断电路的装置，这就是要安装保险丝的原因，保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用。
②铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路。
【解答】解：家庭电路中按要求刚换上的保险丝，又立即熔断，应该查找熔断的原因，换用合适的保险丝，不能用更粗的或者铜丝代替，因为这样起不到保险作用，如果不查找原因直接更换一条同样的保险丝，闭合开关仍然要熔断。故C正确。
故选：C。
【点评】本题考查了两个内容：一是造成家庭电路电流过大的原因，二是安全用电的原则；这两个现象在生活中都可以见到，要会用物理知识解决实际问题。
10．在220伏特的线路上安装了25瓦的灯26盏，现在电路上保险丝断了，我们手边只有额定电流为1安的保险丝，那么把几根这样的保险丝并联起来装上用比较合适（ ）
A．1根 B．2根 C．3根 D．4根
【分析】先求出电路中的总功率，再利用P＝UI求出电路中总电流，再选择用几根1A的保险丝并起来使用。
【解答】解：电路中的总功率：
P＝25W×26＝650W，
电路中总电流：
I＝＝≈2.95A，
可选用额定电流为3A的保险丝，也可以用3根额定电流为1A的保险丝并联连入电路。
故选：C。
【点评】本题考查了学生对电功率公式的掌握和运用，涉及到选择保险丝的标准（保险丝的额定电流要等于或稍大于电路中的正常工作电流）。
二．多选题（共5小题）
11．关于家庭电路，下列说法中正确的是（ ）
A．应将控制用电器的开关接在火线上
B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上
D．有金属外壳的家用电器，其插座应安装接地线
【分析】根据家庭电路的正确连接进行分析，各元件的连接都应该从安全方面考虑。
【解答】解：A、当开关断开时，为了使用电器不带电，所以开关应该与火线相连，故A选项正确；
B、熔断丝的作用是当电路中电流过大时，熔断丝会被烧，电流过大的原因可能是短路，也可能是电路的总功率过大，所以B选项错误；
C、因为灯座的螺旋套很容易被人接触到，所以从安全的角度考虑应该接在零线上，但是从工作角度看，无论接火线还是接零线都可以正常工作，故C选项错误；
D、当金属外壳的用电器内部线路破损与外壳接触时，外壳会带电，如果将外壳与大地相连，人接触时也是安全的，否则人会触电，所以有金属外壳的家用电器，其插座应安装接地线，故D选项正确；
故选：AD。
【点评】知道家庭电路的组成，知道家庭电路的正确连接方法。
12．关于家庭电路，下列说法中正确的是（ ）
A．家庭电路中用电器都是串联的
B．家庭电路保险丝熔断一定是由于电路短路
C．有金属外壳的家用电器接地线是为了保证使用安全
D．家庭电路中一定要安装保险丝（或其他保护设备）
【分析】利用下列知识分析判断：
（1）家庭电路中，各用电器之间、用电器和插座之间都是并联的。
（2）带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，而不是进入人体，也就是说为了人的使用安全。
（3）家庭电路中电流过大的原因：一是短路，二是用电器的总功率过大；
（4）保险丝是采用电阻率大熔点低的铅锑合金制成的，在电流过大时能自动切断电源。
【解答】解：A、家用电器之间是并联的，才能保证用电器正常工作。故A错。
B、保险丝熔断可能是电路的总功率过大或出现了短路故障造成的，故B错。
C、家用电器的金属外壳接上地线，在金属外壳的用电器漏电，人接触时地线把人体短路，可以防止触电。故C正确。
D、家庭电路中一定要安装保险丝，在电流过大时能自动切断电源，故D正确。
故选：CD。
【点评】此题考查了有关安全用电原则、家庭电路电压和连接的有关知识，一定要学以致用。
13．小红的妈妈要买一台洗衣机，妈妈交给小红一张洗衣机说明书（下表所示）和四个需要小红解答的问题，小红的答案如下，其中正确的是（g＝10N/kg）（ ）
丽达XQ50﹣8B洗衣机
防触电保护类型Ⅰ类 额定洗涤容量 5kg
额定电压 220V～ 电流频率 50Hz
洗涤功率 330W 甩干功率650W
水加热功率 1950W 最大工作电流 10A
自来水压力0.05≤ρ≤1MPa 重量 72kg
出厂日期： 2005年4月20日
出厂编号： 20050420253
海尔格海尼（青岛）洗衣机有限公司。
A．在电压为220V时洗衣机正常工作
B．这台洗衣机所受的重力约为720N
C．洗衣机常温下正确洗涤2h，消耗的电能是0.66kw?h
D．洗衣机甩干时的工作电流是1.5A
【分析】A、从洗衣机所给参数中确定洗衣机的额定电压；
B、已知洗衣机的质量，根据公式G＝mg可求洗衣机的重力。
C、已知额定功率和工作时间，根据公式W＝Pt可求消耗的电能。
D、已知洗衣机的甩干功率，根据公式I＝可求额定电流。
【解答】解：A、因为洗衣机的额定电压为220V，所以洗衣机只有在220V的电压下才可以正常工作；故A正确；
B、洗衣机的重力G＝mg＝72kg×10N/kg＝720N，故B正确；
C、洗衣机正常工作2h需消耗电能W＝Pt＝0.33kw×2h＝0.66kw?h，故C正确。
D、洗衣机甩干时的工作电流I＝2.95A．故D错误。
故选：ABC。
【点评】本题考查重力、消耗的电能、电流、电阻、实际功率等的计算，关键是公式及其变形的灵活运用，要学会从题目所给信息中找到有用的数据，解题过程中要注意单位的换算。
14．如示的四种使用测电笔的方法中，正确的是（ ）
A． B．
C． D．
【分析】使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的。使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故。
【解答】解：使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线。如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光。
故选：BC。
【点评】正确使用测电笔：一定要用手触及笔尾的金属部分；不能用手触及测电笔前端的金属探头，否则容易造成触电事故。
15．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）
A．家里保险丝熔断，一定是用电器功率过大造成的
B．不能用铜丝和铁丝代替保险丝
C．发现有人触电时，应立即用手把他拉开
D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
【分析】解决此题要知道安全用电的原则，明白当家庭电路中的电流过大时，保险丝会熔断起到断开电路的作用。
【解答】解：A、家里保险丝熔断，可能是用电器功率过大造成的，也可能是某处发生短路，造成电路中电流过大，选项说法错误，不符合题意；
B、当家庭电路中电流过大时，保险丝先熔断，如果把铜丝和铁丝代替保险丝，这样铜丝或铁丝不会轻易熔断，很有可能发生电火灾，符合题意；
C、发现有人触电时，不能用手把他拉开，因为这样会造成更多的人发生触电危险，不符合题意；
D、电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故，符合题意；
故选：BD。
【点评】解决此题要结合安全用电原则进行分析解答。
三．填空题（共5小题）
16．家庭电路的电源线由 火 线和 零 线组成，它们之间的电压是 220 V．考虑到用电安全，家庭电路中一般还有第三根线，它是 地 线。
【分析】考查家庭电流的2根进户电源线的名称和电压数值。
【解答】解：
家庭电路中的电源线由2根线组成，分别是火线和零线。两根线之间电压差为220V．为了避免发生漏电事故，某些用电器还要接地。三孔插座中中间孔接的就是地线。它将用电器的金属外壳与大地直接连通，防止发生人体触电事故。
故答案为：火；零； 220； 地。
【点评】本题考查家庭电路中的电源线名称、电压数值。需要学生对此能够进行熟练的背诵。
17．我们日常生活用电的电压是 220V ，家里的电灯、电视、电冰箱等家用电器的连接方式是 并联 的（填“串联”或“并联”）。
【分析】生活用电是照明电路，照明电路的电压是220V．家用电器之间都是并联的，家用电器之间互相影响，并且能正常工作。
【解答】解：在我国，生活用电电压是220V．家庭电路中，电灯、电视、电冰箱等家用电器的连接方式是并联的，这样才能保证它们在工作时互不影响。
故答案为：220V；并联。
【点评】照明电路电压在题目中一般不直接出现，属于隐含条件。同时要了解家庭电路中各用电器都是并联的，这属于用电常识。
18．我国家庭电路的电压是 220 V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的 后面 （选填“前面”、“后面”、“前后都可以”）
【分析】（1）我国家庭电路的电压为220V；
（2）在家庭电路中，进户线后面依次是电能表、总开关、保险盒、插座和用电器。
【解答】解：我国家庭电路的电压是220V；在家庭电路的进户布局中，电能表测家庭电路所消耗的电能，总开关一定要安装在电能表之后。
故答案为：220；后面。
【点评】本题考查家庭电路以及安全用电知识，只要生活中多积累相关知识即可顺利解答。
19．测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是 甲 ；将笔尖与导线接触，若氖管发光，此导线为 火线 。
【分析】根据测电笔的使用方法分析。
【解答】解：
用测电笔来辨别火线与零线时，笔尖接触要检测的导线，手指应接触笔尾金属体，故甲正确；
将笔尖与导线接触，若氖管发光，说明接触的是火线；当氖管不亮时，说明接触的是零线。
故本题答案为：甲；火线。
【点评】本题考查了测电笔的使用，是一道基础题。
20．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 会 填（“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为 2.2×104 μA。
【分析】（1）判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；
（2）根据家庭电路的电压和人体的电阻，利用欧姆定律就可以求出通过人体的电流。
【解答】解：（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
（2）家庭电路的电压U＝220V，人体电阻R＝10kΩ＝104Ω，
因此通过人体的电流：
I＝＝＝0.022A＝2.2×104μA。
故答案为：会；2.2×104。
【点评】本题关键有两点：一是抓住漏电保护器的工作条件：通过虚线框内火线与零线的电流不相等；二是会利用欧姆定律进行简单的计算。
四．作图题（共2小题）
21．如图所示家庭电路，电灯由开关控制，墙上有一个固定插座。请把电路连接完整。
【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
【解答】解：首先辨别上面三根线地线、火线、零线。
（1）灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
22．如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
【分析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
【点评】根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
五．实验探究题（共2小题）
23．关于安全用电
（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 用电器金属外壳 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 用电器总功率过大 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 不能 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。
【分析】（2）三孔插座中，上面的接地线，左面的接零线，右面的接火线，简称“上地、左零、右火“。
（3）当电路中发生短路或用电器总功率过大时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用；判断漏电保护器会不会切断电路，就是分析两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；
（4）根据电路工作的需要，使用电器之间并联，使开关可以控制用电器，据此进行连接。
【解答】解：（2）三脚插头的E号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的E号脚与三孔插座的E号相连，使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
（3）家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸。
当站在绝缘物上的带电工作的人两手分别触到火线和零线时（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路。
（4）插线板开关应该同时控制指示灯和插孔，指示灯和插孔应该并联，从火线先进开关，再分别连接指示灯和插孔，并且插孔注意左零右火，如图所示：
故答案为：（2）用电器金属外壳；（3）用电器总功率过大；不能；（4）见上图。
【点评】本题考查学生对家庭电路的连接，空气开关的了解，知道“短路或总功率过大﹣﹣电路中的电流过大﹣﹣跳闸”的道理，是物理知识在生活中的实际应用。
24．我们做实验时，由于方法不对或措施不当都会导致实验过程中难以观察到现象或测量结果不准确。请在下面的表格中写出遇到问题时你的解决方案。
测电笔辨别零线与火线时 用如图所示的方法握住测电笔，不管接触火线、零线测电笔氖管都不发光。你的方案是 手指应接触测电笔金笔尾属体 。
在探究“平面镜成像特点”时 无论怎样移动相同的蜡烛B，都不能与蜡烛A的像完全重合。你的方案是 调整玻璃板竖直（垂直桌面）放置 。
【分析】（1）在使用测电笔时，手一定接触笔尾金属体，手一定不能接触笔尖金属体。
（2）玻璃板没有竖直放置时，像会偏上或偏下，使玻璃板后面的蜡烛和玻璃板前面蜡烛的像不能完全重合。
【解答】解：（1）正确使用测电笔：手指应接触测电笔金笔尾属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；
（2）玻璃板竖直放在水平桌面上，像在水平桌面上，玻璃板没有竖直放置时，像会偏上或偏下，如果无论怎样移动蜡烛都无法与像重合，就应该调整玻璃板竖直（垂直桌面）放置。
故答案为：（1）手指应接触测电笔金笔尾属体；（2）调整玻璃板竖直（垂直桌面）放置。
【点评】进行每一个实验时，会出现各种故障，要分析各种故障的原因和排除故障的方法，这些都容易出现在实验题中，要重视这些故障，同时也考查了学生的读图能力。
六．解答题（共2小题）
25．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
（1）在家庭电路它与其他用电器之间是 并 联，灯尾金属块必须与 火 线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是 绝缘体 ，这些措施都是为了安全用电；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后 凝华 （填物态变化名称）在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 变小 （选填“变大”“变小”或“不变”）。
（3）如图乙是光明牌白炽灯的铭牌，则25W表示 额定功率是25W 。正常工作20h消耗的电能是 0.5 kW?h。
【分析】（1）家庭电路中各用电器均为并联连接；灯尾的金属块需与火线相连，零线和螺旋相连；灯泡上的灯尾、钨丝、螺旋都是导体；玻璃、塑料灯口盖和壳都是绝缘体。
（2）灯丝变细是钨丝升华，灯泡变黑是钨丝先升华后凝华；灯丝变细后，电阻变大，而家庭电路的电压不变，则由P＝可知灯泡的实际功率的变化情况。
（3）灯泡铭牌上标有额定电压和额定功率；根据W＝Pt即可求出灯泡在一定时间内消耗的电能。
【解答】解：（1）家庭电路中灯泡与其它用电器都可以单独工作，因此为并联连接；灯尾的金属块与火线相连，零线和螺旋相连。在更换灯泡时，不会接触火线，这样比较安全。灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是绝缘体，这些措施都是为了用电安全。
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后凝华在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，由P＝可知灯泡的实际功率变小，故灯泡变暗。
（3）如图乙是光明牌白炽灯的铭牌，则220V表示额定电压是220V，25W表示额定功率是25W；灯泡正常工作20h消耗的电能：W＝Pt＝0.025kW×20h＝0.5kW?h。
故答案为：（1）并；火；绝缘体；（2）凝华；变小；（3）额定功率是25W；0.5。
【点评】（1）导体和绝缘体都是很好的电工材料。特别注意灯泡与开关的正确连接方法，火线首先经过开关再入灯泡的尾部是为了更安全。
（2）明确用电器的铭牌的参数，会根据用电器参数和通电时间计算用电器消耗的电能。
26．请将螺丝口电灯、开关（控制电灯）、两孔插座和三孔插座，正确地接入家庭电路。
【分析】电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头。”而对于插座的接线方法是要求“左零右火”，三孔插座还要求中接地。
【解答】解：
【点评】本题考查了家庭电路中电灯、开关、插座的连接。
