2019年浙教版七年级下2.6 透镜和视觉（透镜成像规律及应用提高）

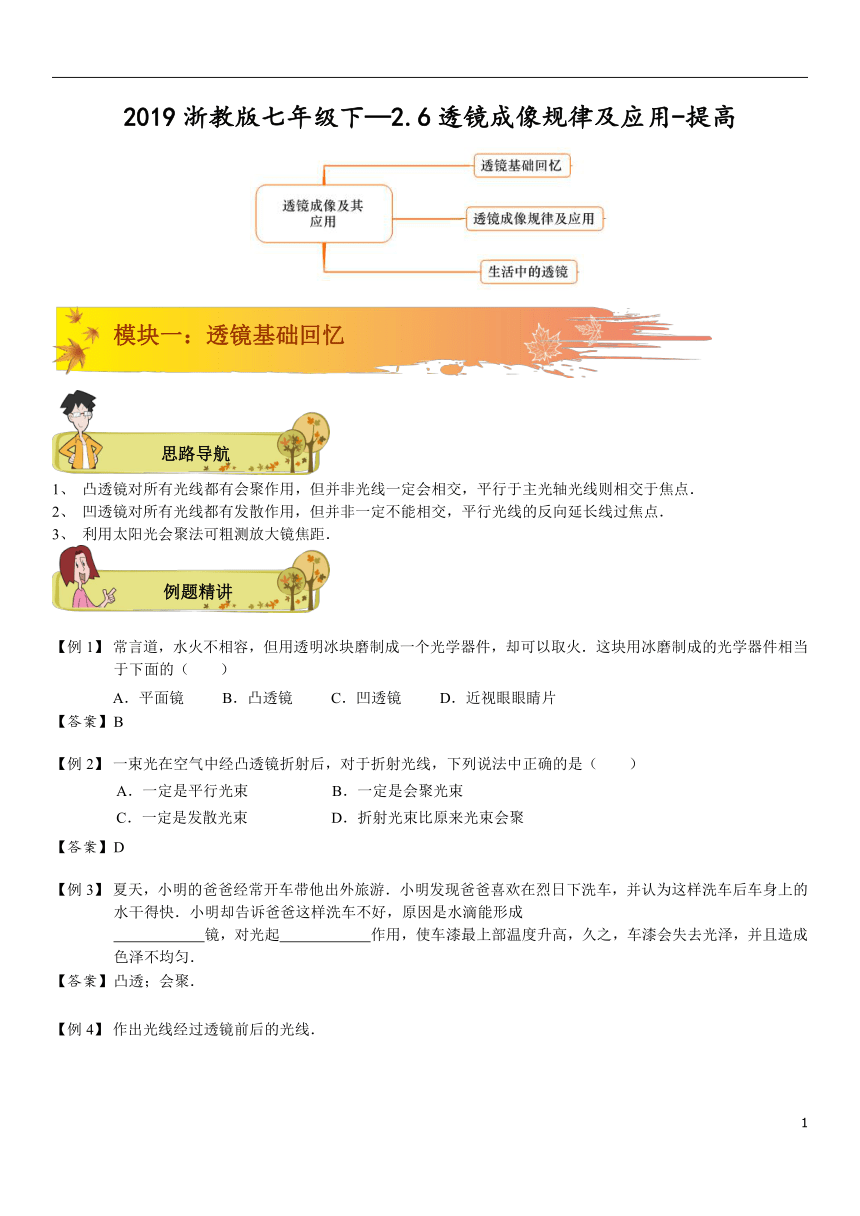

2019浙教版七年级下—2.6透镜成像规律及应用-提高
(
模块一：透镜基础回忆
)
(
思路导航
)
凸透镜对所有光线都有会聚作用，但并非光线一定会相交，平行于主光轴光线则相交于焦点．
凹透镜对所有光线都有发散作用，但并非一定不能相交，平行光线的反向延长线过焦点．
利用太阳光会聚法可粗测放大镜焦距．
(
例题精讲
)

常言道，水火不相容，但用透明冰块磨制成一个光学器件，却可以取火．这块用冰磨制成的光学器件相当于下面的（　　）
A．平面镜 B．凸透镜 C．凹透镜 D．近视眼眼睛片
B

一束光在空气中经凸透镜折射后，对于折射光线，下列说法中正确的是（　　）
A．一定是平行光束 B．一定是会聚光束
C．一定是发散光束 D．折射光束比原来光束会聚
D

夏天，小明的爸爸经常开车带他出外旅游．小明发现爸爸喜欢在烈日下洗车，并认为这样洗车后车身上的水干得快．小明却告诉爸爸这样洗车不好，原因是水滴能形成
镜，对光起 作用，使车漆最上部温度升高，久之，车漆会失去光泽，并且造成色泽不均匀．
凸透；会聚．

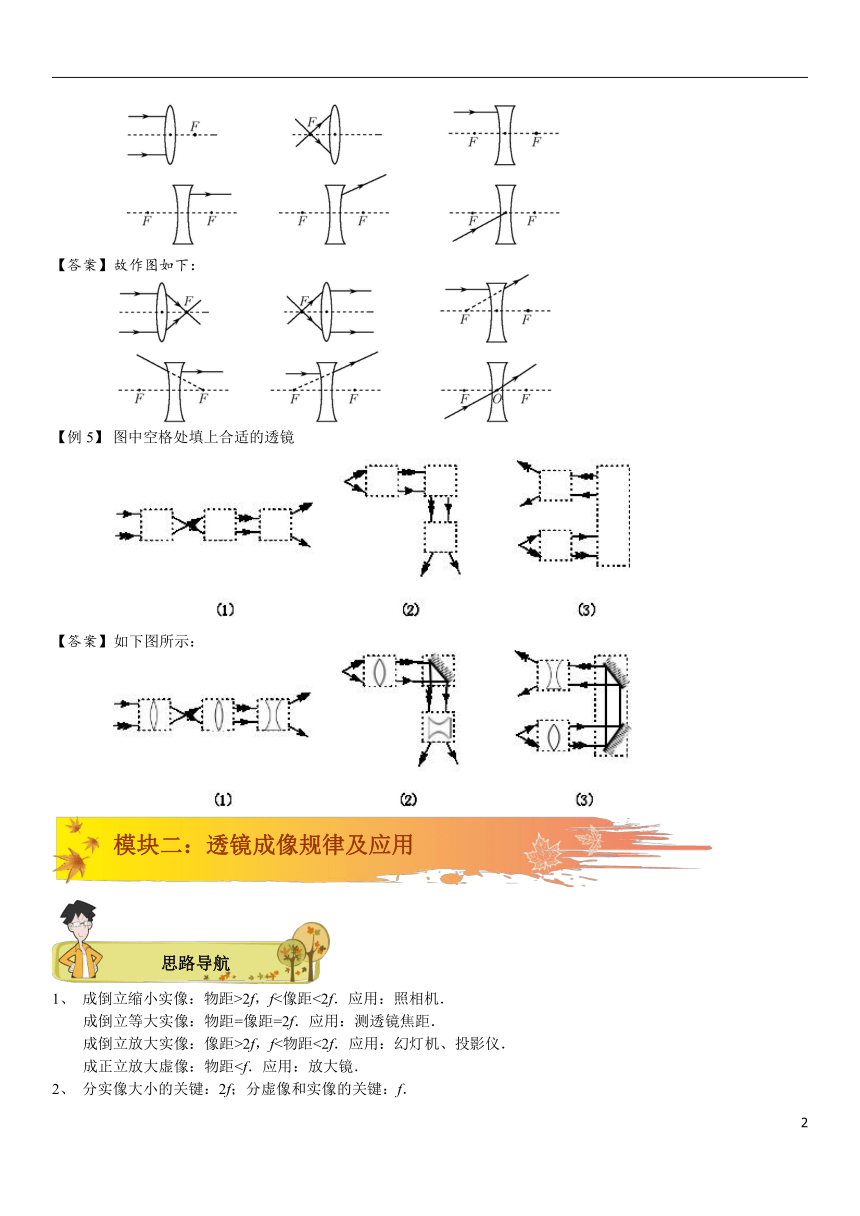

作出光线经过透镜前后的光线．

故作图如下：

图中空格处填上合适的透镜

如下图所示：

(
模块二：透镜成像规律及应用
)
(
思路导航
)
成倒立缩小实像：物距>2f，f<像距<2f．应用：照相机．
成倒立等大实像：物距=像距=2f．应用：测透镜焦距．
成倒立放大实像：像距>2f，f<物距<2f．应用：幻灯机、投影仪．
成正立放大虚像：物距分实像大小的关键：2f；分虚像和实像的关键：f．
成实像时：物像同向移动，谁个头大谁速度快．
无论虚实像，只要物体靠近焦点，像均会变大．
(
例题精讲
)

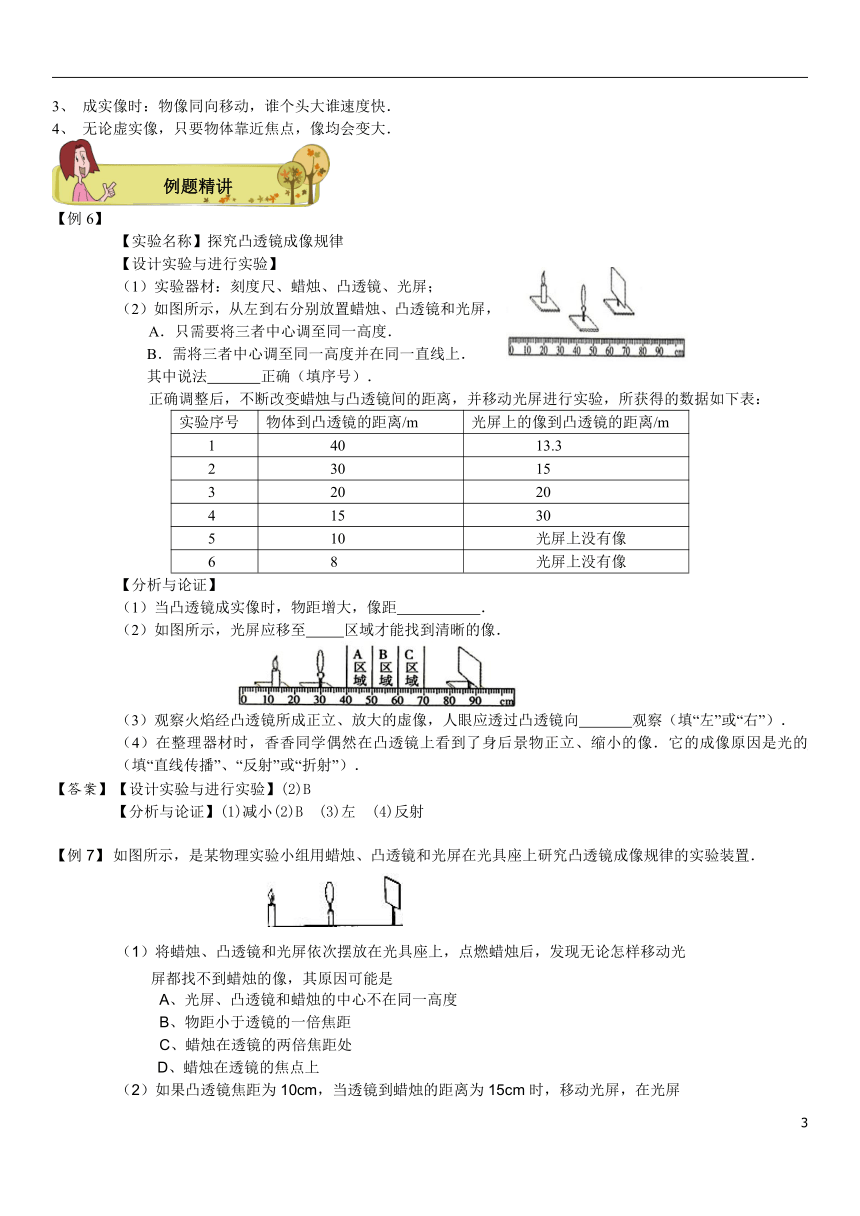

【实验名称】探究凸透镜成像规律
【设计实验与进行实验】
（1）实验器材：刻度尺、蜡烛、凸透镜、光屏；
（2）如图所示，从左到右分别放置蜡烛、凸透镜和光屏，
A．只需要将三者中心调至同一高度．
B．需将三者中心调至同一高度并在同一直线上．
其中说法 正确（填序号）．
正确调整后，不断改变蜡烛与凸透镜间的距离，并移动光屏进行实验，所获得的数据如下表：
实验序号 物体到凸透镜的距离/m 光屏上的像到凸透镜的距离/m
1 40 13.3
2 30 15
3 20 20
4 15 30
5 10 光屏上没有像
6 8 光屏上没有像

【分析与论证】
（1）当凸透镜成实像时，物距增大，像距 ．
（2）如图所示，光屏应移至 区域才能找到清晰的像．

（3）观察火焰经凸透镜所成正立、放大的虚像，人眼应透过凸透镜向 观察（填“左”或“右”）．
（4）在整理器材时，香香同学偶然在凸透镜上看到了身后景物正立、缩小的像．它的成像原因是光的 （填“直线传播”、“反射”或“折射”）．
【设计实验与进行实验】(2)B
【分析与论证】(1)减小(2)B (3)左 (4)反射

如图所示，是某物理实验小组用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置．

（1）将蜡烛、凸透镜和光屏依次摆放在光具座上，点燃蜡烛后，发现无论怎样移动光
屏都找不到蜡烛的像，其原因可能是
A、光屏、凸透镜和蜡烛的中心不在同一高度?
B、物距小于透镜的一倍焦距
C、蜡烛在透镜的两倍焦距处??????
D、蜡烛在透镜的焦点上
（2）如果凸透镜焦距为10cm，当透镜到蜡烛的距离为15cm时，移动光屏，在光屏
上可得到倒立的 的实像．

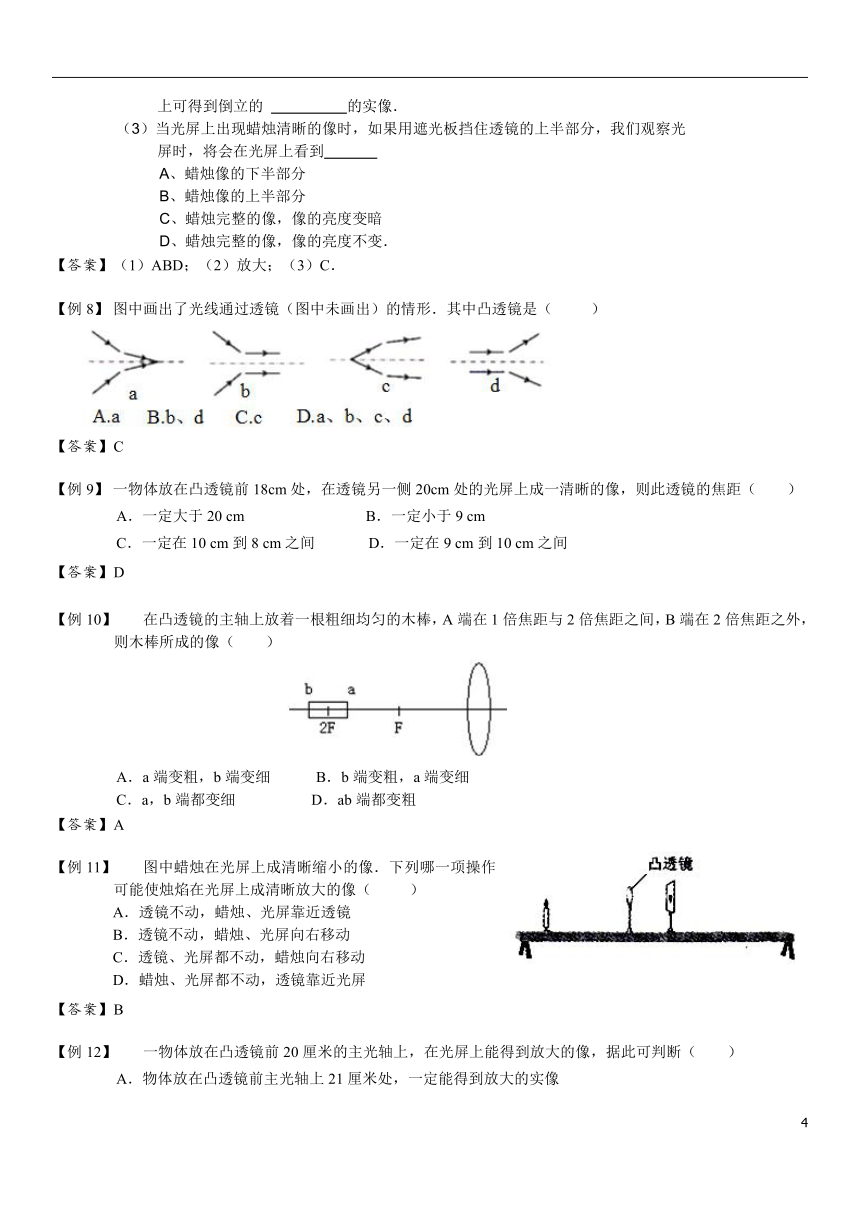

（3）当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光
屏时，将会在光屏上看到
A、蜡烛像的下半部分?
B、蜡烛像的上半部分?
C、蜡烛完整的像，像的亮度变暗?
D、蜡烛完整的像，像的亮度不变．
（1）ABD；（2）放大；（3）C．

图中画出了光线通过透镜（图中未画出）的情形．其中凸透镜是（ ）

C

一物体放在凸透镜前18cm处，在透镜另一侧20cm处的光屏上成一清晰的像，则此透镜的焦距（　　）
A．一定大于20?cm B．一定小于9?cm
C．一定在10?cm到8?cm之间 D．一定在9?cm到10?cm之间
D

在凸透镜的主轴上放着一根粗细均匀的木棒，A端在1倍焦距与2倍焦距之间，B端在2倍焦距之外，则木棒所成的像（　　）

A．a端变粗，b端变细 B．b端变粗，a端变细
C．a，b端都变细 D．ab端都变粗
A

图中蜡烛在光屏上成清晰缩小的像．下列哪一项操作可能使烛焰在光屏上成清晰放大的像（ ）
A．透镜不动，蜡烛、光屏靠近透镜
B．透镜不动，蜡烛、光屏向右移动
C．透镜、光屏都不动，蜡烛向右移动
D．蜡烛、光屏都不动，透镜靠近光屏
B

一物体放在凸透镜前20厘米的主光轴上，在光屏上能得到放大的像，据此可判断（　　）
A．物体放在凸透镜前主光轴上21厘米处，一定能得到放大的实像
B．物体放在凸透镜前主光轴上10厘米处，一定能得到缩小的像
C．物体放在凸透镜前主光轴上10厘米处，一定能得到放大的虚像
D．物体放在凸透镜前主光轴上19厘米处，一定能得到缩小的实像
C

(

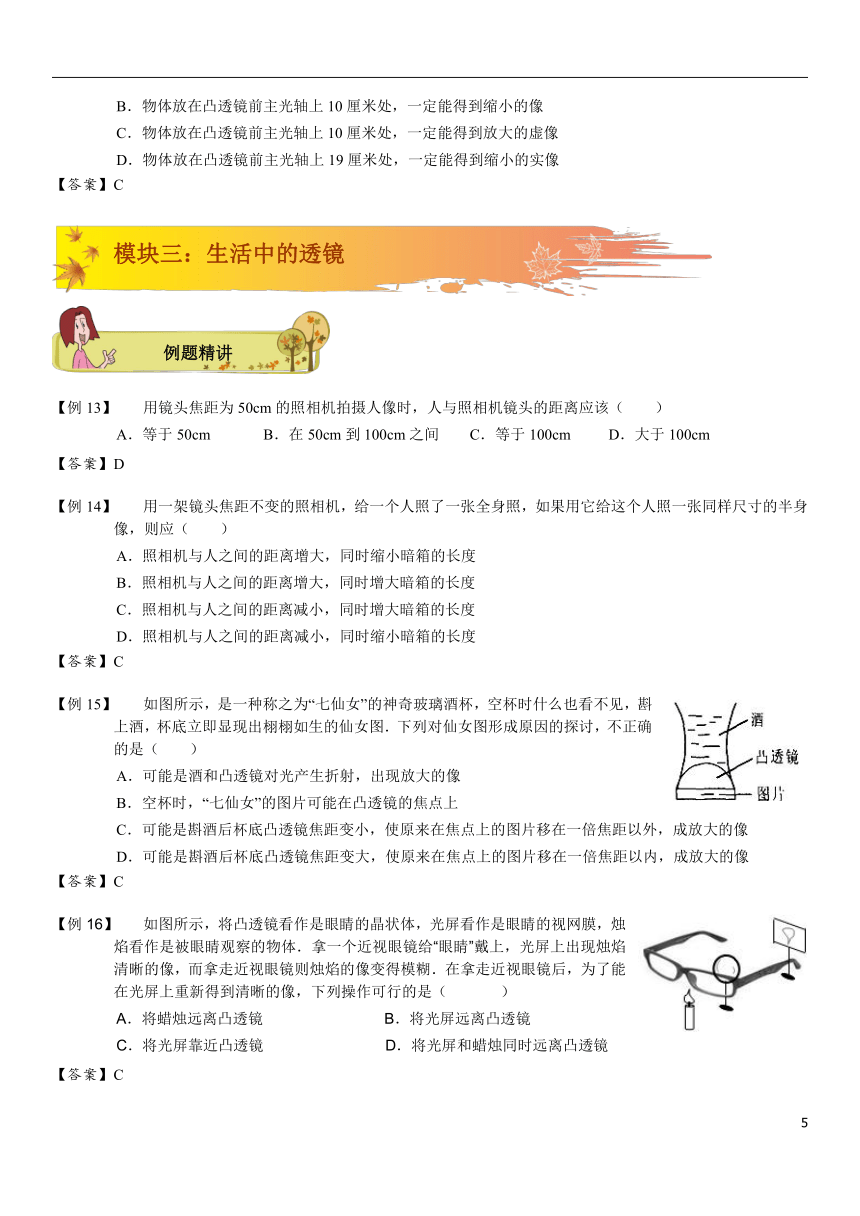

模块三：生活中的透镜
)
(
例题精讲
)

用镜头焦距为50cm的照相机拍摄人像时，人与照相机镜头的距离应该（　　）
A．等于50cm B．在50cm到100cm之间 C．等于100cm D．大于100cm
D

用一架镜头焦距不变的照相机，给一个人照了一张全身照，如果用它给这个人照一张同样尺寸的半身像，则应（　　）
A．照相机与人之间的距离增大，同时缩小暗箱的长度
B．照相机与人之间的距离增大，同时增大暗箱的长度
C．照相机与人之间的距离减小，同时增大暗箱的长度
D．照相机与人之间的距离减小，同时缩小暗箱的长度
C

如图所示，是一种称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图．下列对仙女图形成原因的探讨，不正确的是（　　）
A．可能是酒和凸透镜对光产生折射，出现放大的像
B．空杯时，“七仙女”的图片可能在凸透镜的焦点上
C．可能是斟酒后杯底凸透镜焦距变小，使原来在焦点上的图片移在一倍焦距以外，成放大的像
D．可能是斟酒后杯底凸透镜焦距变大，使原来在焦点上的图片移在一倍焦距以内，成放大的像
C

如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体．拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊．在拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（　 　）
A．将蜡烛远离凸透镜 B．将光屏远离凸透镜
C．将光屏靠近凸透镜 D．将光屏和蜡烛同时远离凸透镜
C

盛有清水的封闭试管水平放置，内有一较大的空气泡，如图所示，阳光垂直照射试管，在空气泡下方的白纸上．出现一椭圆形的“阴影”，“阴影”形成的原因是 ， 阳光透过试管的其它部分，会在白纸上形成 ．

气泡与周围的水组成凹透镜，凹透镜对光具有发散作用；一条与试管平行的亮线．

如图丙，通过凸透镜焦点的光线AO，经过凸透镜沿OB方向射出，作出该凸透镜和焦点F的位置．（保留作图痕迹）


如果不慎在照相机的镜头上沾上了一个小墨点，则照出的相片上（　　）
A．有一个放大的墨点像 B．有一个缩小的墨点像
C．一片漆黑 D．没有墨点的像
D

在探究凸透镜成像规律的实验中，小聪选用了焦距为10cm的凸透镜．他将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，当光屏一动到如图所示刻度线处时，在光屏上恰好呈现出烛焰清晰的像．如果将蜡烛从图中位置移动，关于该实验下列说法正确的是（ ）
A．蜡烛向左移动2cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
B．蜡烛向右移动10cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
C．蜡烛向右移动2cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
D．蜡烛移到20cm刻度线处，光屏应移动到70cm刻度线处才能呈现烛焰清晰的像
C

四位同学在测量自己的体温后，分别沿图中的A、B、C、D方向观察读数，则哪个方向观察易于读数（　　）

A．A方向 B．B方向 C．C方向 D．D方向
A

图中点划线表示某一凸透镜的主轴，但未标出透镜位置．一物体放在a、b两点间，某观察者观察到放大正立的像．当物体从a移向b时，发现正立的像逐渐增大．下列关于凸透镜L的位置及焦点F的位置，判断正确的是（　　）
A．L位于b、N间，其左焦点F位于a、b间
B．L位于b、N间，其左焦点F位于M、a间
C．L位于M、a间，其右焦点F位于a、b间
D．L位于M、a间，其右焦点F位于b、N间
凸透镜成正立放大的虚像，物体一定在凸透镜的一倍焦距以内，当物体从a移向b时，发现正立放大的虚像逐渐增大，此时物体一定远离凸透镜，并且在凸透镜的一倍焦距以内，所以凸透镜L在M、a间，其右焦点F位于b、N间．故选D．

把一块薄玻璃板按如图所示方式以球形割面切开，成为2个薄透镜，然后沿主轴分开一定的距离，如果1束平行光沿主轴投射到1个透镜上，则（　　）

A．无论平行光是从哪边入射，经过2个透镜折射后仍是平行光
B．平行光从左边入射，经过2个透镜折射后一定是会聚光束
C．平行光从左边入射，经过2个透镜折射后可能是会聚光束，也可能是发散光束
D．平行光从右边入射，经过2个透镜折射后可能是会聚光束，也可能是发散光束
C
如图所示，一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数．

答案图
物体放在凸透镜前适当位置能在屏上得到一个清晰的像，则下列说法正确的是（　　）
A．若如果把屏拿开，则像还存在，但眼睛看不到
B．若如果把屏拿开，则像还存在，眼睛从各个方向看得到
C．若如果把屏拿开，则像不存在
D．若物体远离透镜时，屏要靠近透镜才能观察到清晰的像
D

如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰缩小倒立的像；将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（　　）　
A．凸透镜位于a点左侧 B．凸透镜位于b点右侧
C．蜡烛在a点时，像距大于二倍焦距 D．蜡烛在b点时，像距大于二倍焦距
A

如图所示，点光源S正对圆孔，相距为a，透过圆孔的光在后面的大屏上得到一个圆斑．若在孔上嵌上一凸透镜，则光屏上立刻出现一个清晰的亮点，则该透镜的焦距、圆孔与光屏之间的距离分别为（　 　）

A． B． C． D．
B

如图所示，P字形发光物经凸透镜在毛玻璃光屏上成一实像，观察者处于E处，他看到屏上的像的形状为（　　）

A．q B．p C．d D．b
C
(
复习巩固
)
在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像；⑤幻灯机成像中（　　）
A．成实像的是①②③ B．成虚像的是②③④
C．属于反射成像的是② D．属于折射成像的是①③④
C

如图所示，MN为凸透镜的主光轴，由点A发出的光，经凸透镜折射后刚好经过点B．试用作图法确定凸透镜以及凸透镜焦点的位置．


如图所示，是对同一个物体拍摄的两张清晰程度相同的照片底片，拍摄这两张照片时照相机的镜头焦距相同，下列说法正确的是（　　）

A．拍摄a时，相机与物体的距离较大
B．拍摄b时，相机与物体的距离较大
C．拍摄a与b时，相机与物体的距离一样大
D．无法判断
B

许多照相机镜头到胶片的距离是可调的．某次拍摄前摄影师已经“调好焦”，使被摄者在胶片上形成了清晰的像．如果在拍摄前被摄者移动了位置，他和摄影者的距离变远了，为了使他在胶片上仍然成清晰的像，镜头与底片的距离应（　　）
A．变大 B．变小 C．先变小后变大 D．先变大后变小
B

课后测

把蜡烛放在距离凸透镜50cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则此凸透镜的焦距不可能是（　 　）

A．10cm B．20cm C．30cm D．5cm
C

某同学做“观察凸透镜成像”的实验时，将蜡烛点燃后放在距凸透镜15cm的地方，在光屏上得到一个清晰、倒立、放大的烛焰的像，当他将蜡烛移到距凸透镜7cm处后（ 　　）
A．移动光屏，仍然可以得到一个倒立、放大的像
B．移动光屏，可以得到一个倒立、缩小的像
C．无论怎样移动光屏，在光屏上始终看不到烛焰的像
D．移动光屏，可以在光屏上看到一个正立、放大的像
C

(
