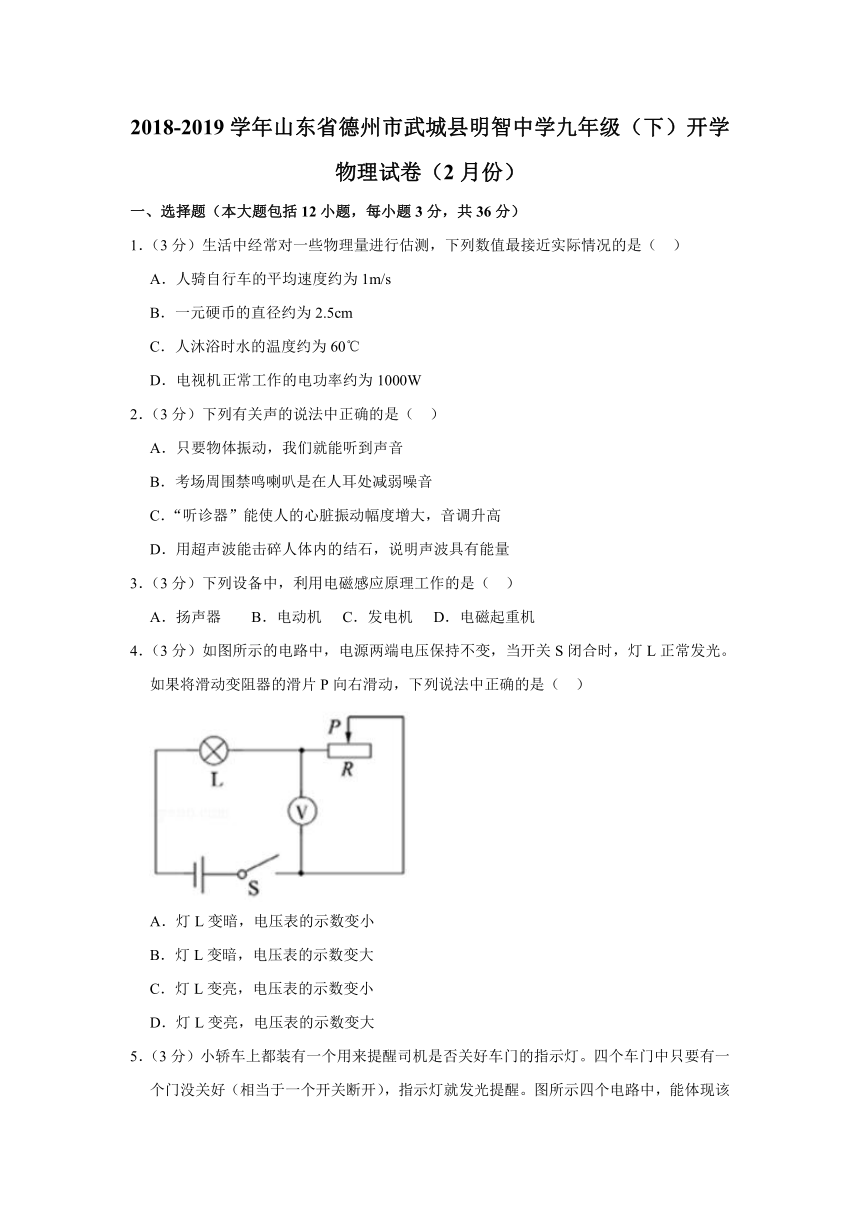

2018-2019学年山东省德州市武城县明智中学九年级（下）开学物理试卷（2月份）

2018-2019学年山东省德州市武城县明智中学九年级（下）开学物理试卷（2月份）
一、选择题（本大题包括12小题，每小题3分，共36分）
1．（3分）生活中经常对一些物理量进行估测，下列数值最接近实际情况的是（ ）
A．人骑自行车的平均速度约为1m/s
B．一元硬币的直径约为2.5cm
C．人沐浴时水的温度约为60℃
D．电视机正常工作的电功率约为1000W
2．（3分）下列有关声的说法中正确的是（ ）
A．只要物体振动，我们就能听到声音
B．考场周围禁鸣喇叭是在人耳处减弱噪音
C．“听诊器”能使人的心脏振动幅度增大，音调升高
D．用超声波能击碎人体内的结石，说明声波具有能量
3．（3分）下列设备中，利用电磁感应原理工作的是（ ）
A．扬声器 B．电动机 C．发电机 D．电磁起重机
4．（3分）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（ ）

A．灯L变暗，电压表的示数变小
B．灯L变暗，电压表的示数变大
C．灯L变亮，电压表的示数变小
D．灯L变亮，电压表的示数变大

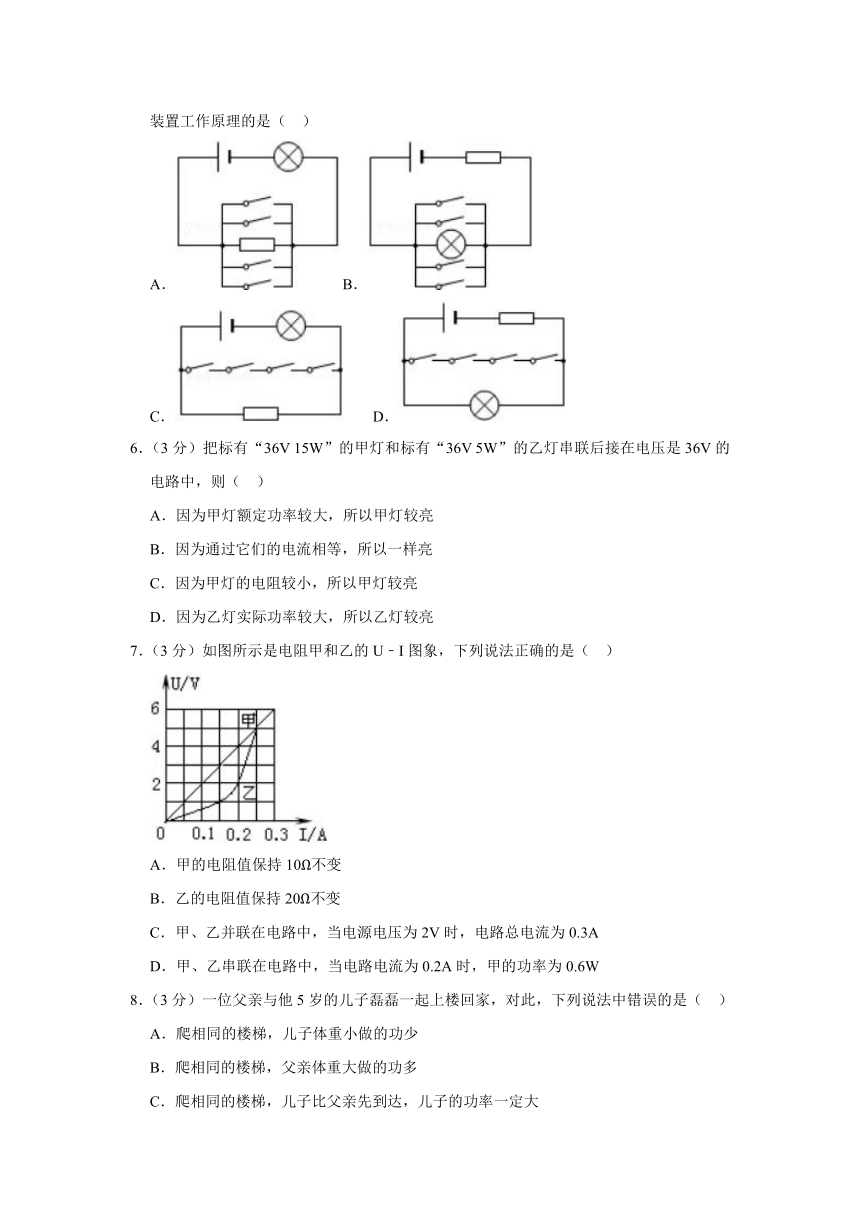

5．（3分）小轿车上都装有一个用来提醒司机是否关好车门的指示灯。四个车门中只要有一个门没关好（相当于一个开关断开），指示灯就发光提醒。图所示四个电路中，能体现该装置工作原理的是（ ）
A． B．
C． D．
6．（3分）把标有“36V 15W”的甲灯和标有“36V 5W”的乙灯串联后接在电压是36V的电路中，则（ ）
A．因为甲灯额定功率较大，所以甲灯较亮
B．因为通过它们的电流相等，所以一样亮
C．因为甲灯的电阻较小，所以甲灯较亮
D．因为乙灯实际功率较大，所以乙灯较亮
7．（3分）如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）

A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
8．（3分）一位父亲与他5岁的儿子磊磊一起上楼回家，对此，下列说法中错误的是（ ）
A．爬相同的楼梯，儿子体重小做的功少
B．爬相同的楼梯，父亲体重大做的功多
C．爬相同的楼梯，儿子比父亲先到达，儿子的功率一定大

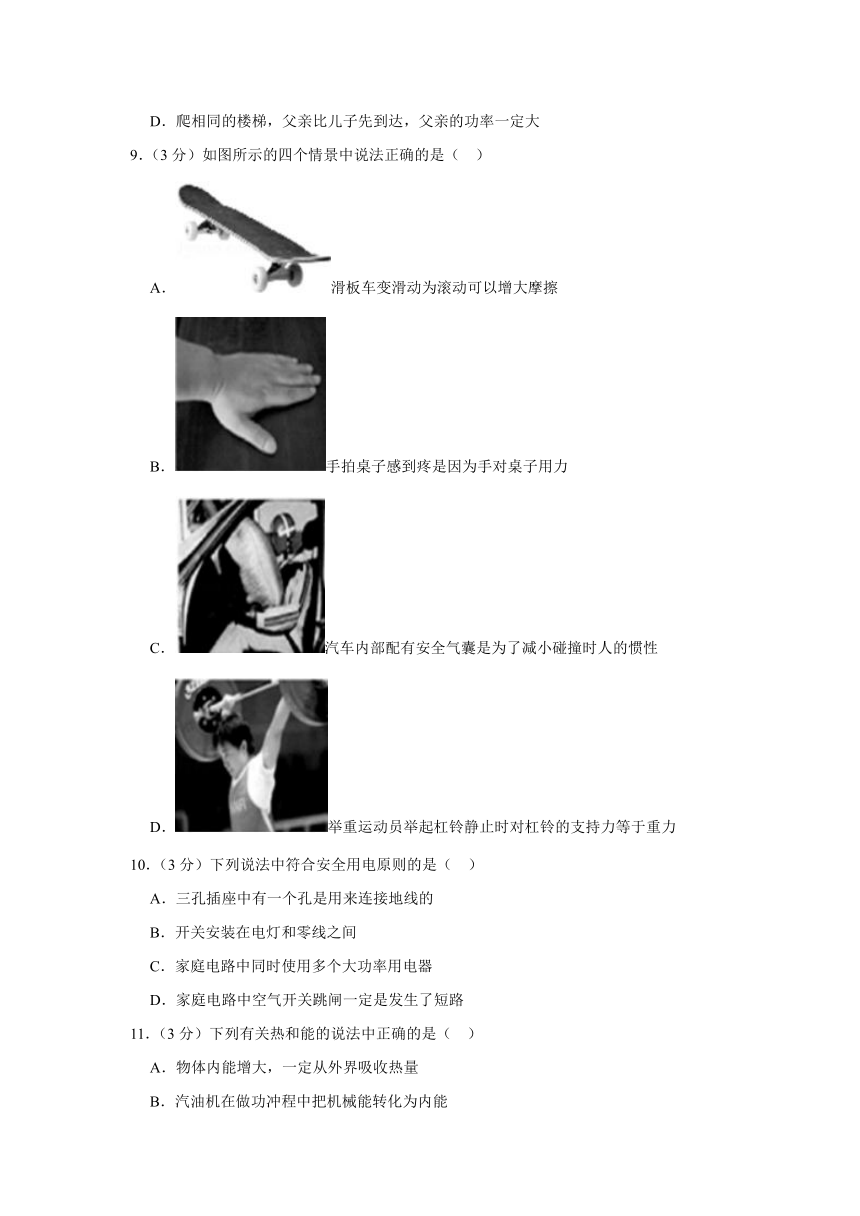

D．爬相同的楼梯，父亲比儿子先到达，父亲的功率一定大
9．（3分）如图所示的四个情景中说法正确的是（ ）
A．滑板车变滑动为滚动可以增大摩擦
B．手拍桌子感到疼是因为手对桌子用力
C．汽车内部配有安全气囊是为了减小碰撞时人的惯性
D．举重运动员举起杠铃静止时对杠铃的支持力等于重力
10．（3分）下列说法中符合安全用电原则的是（ ）
A．三孔插座中有一个孔是用来连接地线的
B．开关安装在电灯和零线之间
C．家庭电路中同时使用多个大功率用电器
D．家庭电路中空气开关跳闸一定是发生了短路

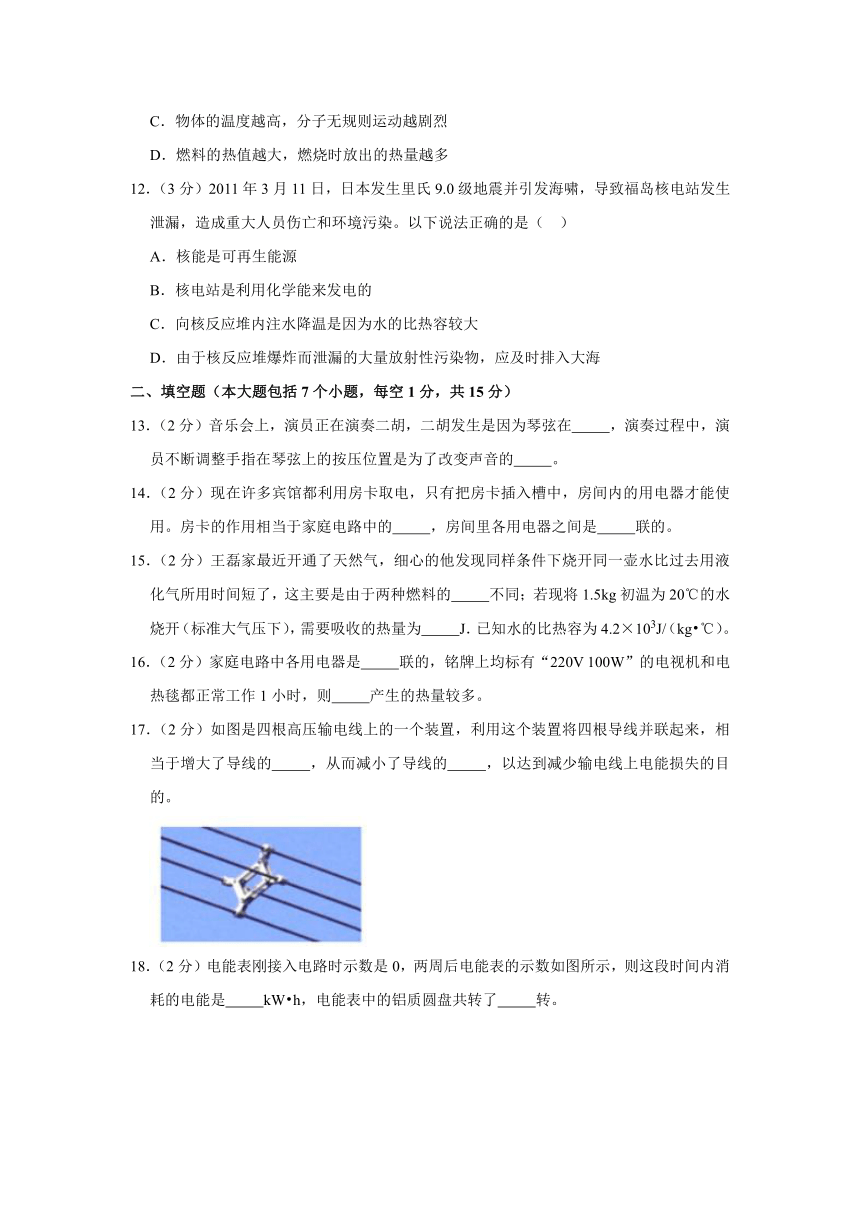

11．（3分）下列有关热和能的说法中正确的是（ ）
A．物体内能增大，一定从外界吸收热量
B．汽油机在做功冲程中把机械能转化为内能
C．物体的温度越高，分子无规则运动越剧烈
D．燃料的热值越大，燃烧时放出的热量越多
12．（3分）2011年3月11日，日本发生里氏9.0级地震并引发海啸，导致福岛核电站发生泄漏，造成重大人员伤亡和环境污染。以下说法正确的是（ ）
A．核能是可再生能源
B．核电站是利用化学能来发电的
C．向核反应堆内注水降温是因为水的比热容较大
D．由于核反应堆爆炸而泄漏的大量放射性污染物，应及时排入大海
二、填空题（本大题包括7个小题，每空1分，共15分）
13．（2分）音乐会上，演员正在演奏二胡，二胡发生是因为琴弦在 ，演奏过程中，演员不断调整手指在琴弦上的按压位置是为了改变声音的 。
14．（2分）现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。
15．（2分）王磊家最近开通了天然气，细心的他发现同样条件下烧开同一壶水比过去用液化气所用时间短了，这主要是由于两种燃料的 不同；若现将1.5kg初温为20℃的水烧开（标准大气压下），需要吸收的热量为 J．已知水的比热容为4.2×103J/（kg?℃）。
16．（2分）家庭电路中各用电器是 联的，铭牌上均标有“220V 100W”的电视机和电热毯都正常工作1小时，则 产生的热量较多。
17．（2分）如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的 ，从而减小了导线的 ，以达到减少输电线上电能损失的目的。

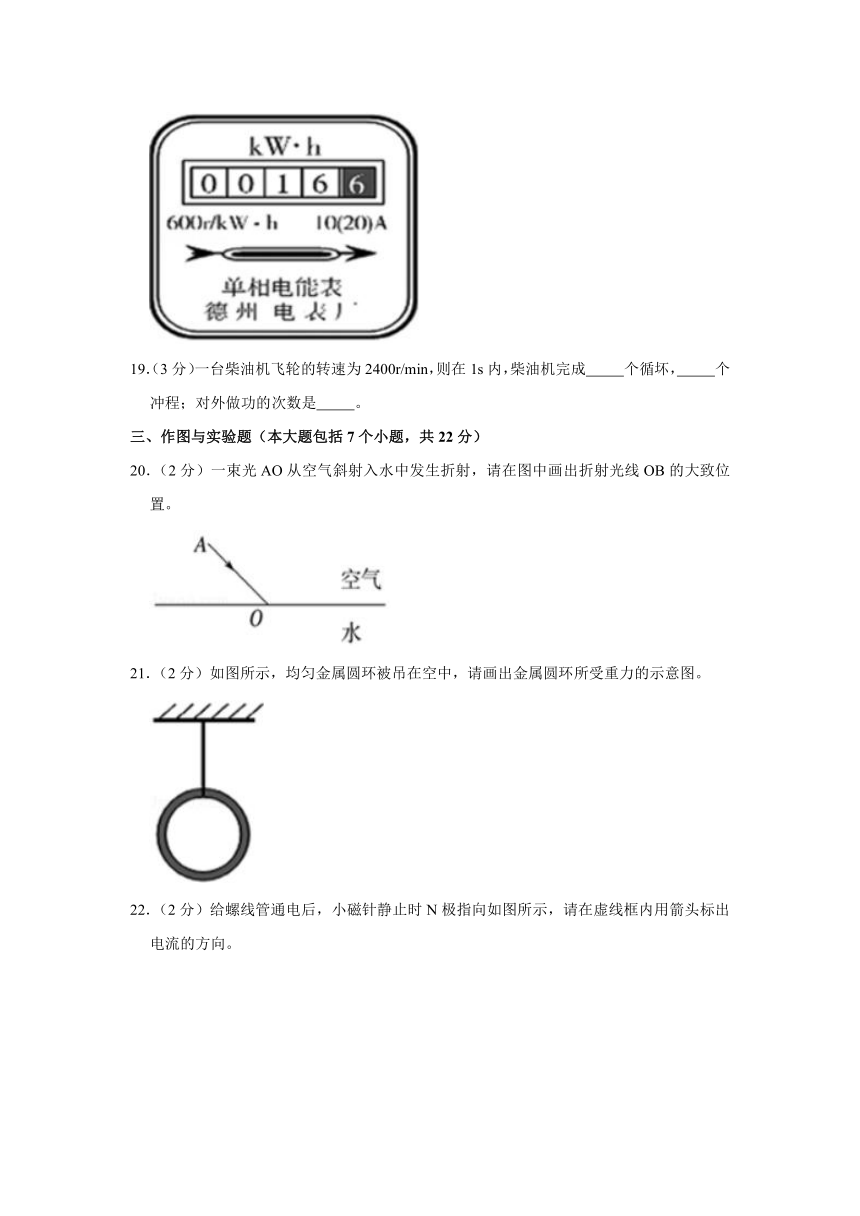

18．（2分）电能表刚接入电路时示数是0，两周后电能表的示数如图所示，则这段时间内消耗的电能是 kW?h，电能表中的铝质圆盘共转了 转。

19．（3分）一台柴油机飞轮的转速为2400r/min，则在1s内，柴油机完成 个循坏， 个冲程；对外做功的次数是 。
三、作图与实验题（本大题包括7个小题，共22分）
20．（2分）一束光AO从空气斜射入水中发生折射，请在图中画出折射光线OB的大致位置。

21．（2分）如图所示，均匀金属圆环被吊在空中，请画出金属圆环所受重力的示意图。

22．（2分）给螺线管通电后，小磁针静止时N极指向如图所示，请在虚线框内用箭头标出电流的方向。

23．（4分）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
（1）实验中煤油吸热的多少是通过 来反映的（选填“温度计升高的示数”或“加热时间”）。
（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容 水的比热容。（选填“大于”或“小于”）。
（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结是 。
（4）该实验中用到的研究物理问题的法是 。

24．（5分）如图是小红在“测量小灯泡的电功率”实验时连接的电路，小灯泡的额定电压为3.8V，电源电压恒为6V．
（1）请用笔画线代替导线，将甲图电路连接完整。
（2）当开关闭合，变阻器滑片P向左移动时，电流表示数 ，电压表示数 。（选填“变大”、“变小”或“不变”）
（3）调节滑动变阻器使灯泡正常发光，电流表的示数如图乙所示，此时电路电流为 A，小灯泡的额定功率为 W。
（4）如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，要求利用原有器材测出小灯泡的额定功率。请在图丙的虚线框中画出你设计的电路图。
25．（3分）小华同学想用天平和量杯测一石块的密度。
（1）在调节天平时，发现分度盘的指针如图1所示，此时应将平衡螺母向 （选填“左”或“右”）端调。
（2）用调节好的天平测石块的质量，若天平平衡时右盘砝码的质量、游码在标尺上的位置如图2所示，则石块的质量 g，若量杯测出石块的体积为15.8cm3，则石块的密度是 g/cm3。

26．（4分）为了测定额定电压为“2.5V”小灯泡的电阻，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变。
（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 （选填下面字母符号）。
A．检查电路是否断路 B．检查电路是否短路 C．移动滑动变阻器的滑片，观察小灯泡是否发光
（2）为了测量小灯泡的额定状态下的电阻，应调节滑动变阻器，当电压表的
示数为 V时，灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流为 A，该灯泡的额定状态下的电阻为 Ω。

四、计算题：本大题包括3小题，共27分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分．
27．（9分）完全燃烧10g洒精所放出的热量有70%被质量为10kg初温为20℃水吸收，（已知酒清的热值为3.0×107J/kg）求：
（1）10g酒精完全燃烧放出的热量
（2）水吸收的热量
（3）水升高的温度
28．（9分）电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下数据及如图所示的电路原理图：
热水箱容积 2L
额定电压 220V
加热时的功率 400W
保温时的功率 40W
（1）请分析说明温控开关S0断开时，饮水机处于哪种工作状态？
（2）求电阻R2的阻值。
（3）求电热饮水机在加热状态下的工作电流。

29．（9分）小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构（如图甲）、使用方法及注意事项，并观察了豆浆机铭牌（如图丙），电路原理图可等效成图乙。下表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态。请你帮小明解决下列问题：
工作时间（min） 0～1 1～5 5～6 6～10
工作状态 粉碎打浆 加热 粉碎打浆 加热

（1）豆浆机正常工作电热丝电阻是多少？
（2）豆浆机正常工作做一次豆浆，电流做功多少焦？
（3）小明想了解家里电路的实际电压，于是将家里的其它用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“2000r/kW?h”字样的电能表转盘在3min内转了50转，则他家电路的实际电压是多少？（不考虑温度对电阻的影响）



2018-2019学年山东省德州市武城县明智中学九年级（下）开学物理试卷（2月份）
参考答案与试题解析
一、选择题（本大题包括12小题，每小题3分，共36分）
1．【解答】解：A、人骑自行车的平均速度约为5m/s，所以该选项说法错误，不符合题意；
B、一元硬币的直径约为2.5cm，该选项说法正确，符合题意；
C、人沐浴时水的温度约为40℃，所以该选项说法错误，不符合题意；
D、电视机正常工作的电功率约为100～200W，所以该选项说法错误，不符合题意。
故选：B。
2．【解答】解：A、物体振动，我们周围如果没有介质，就听不到声音；故A错误；
B、考场周围禁鸣喇叭是在声源处减弱噪音；故B错误；
C、“听诊器”不能使人的心脏振动幅度增大，只能是探测人的心脏振动频率，故C错误；
D、因为超声波可以传递能量，所以利用超声波可以击碎结石，故D正确。
故选：D。
3．【解答】解：A、扬声器把电信号转化为声信号，利用通电导体在磁场中受力原理；
B、电动机的前提是供电，结果是产生运动，利用通电导体在磁场中受力的原理；
C、发电机的前提是运动，结果是产生电流，利用电磁感应现象原理；
D、主要部件是电磁铁，利用电流的磁效应原理。
故选：C。
4．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，
将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，
由串联电路的分压特点可知，R两端的电压变大，灯泡两端的电压变小，则电压表的示数变大，故AC错误；
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡的实际功率变小，即灯泡变暗，故B正确、D错误。
故选：B。
5．【解答】解：在A中，只要任何一个开关闭合，电阻都会被短路，但灯泡仍然发光，开关全部断开时，电阻与灯泡串联，灯泡仍然发光，故A不合题意，
在B中，只要闭合一个开关，灯泡就会被短路，不合题意，
在C中，不管开关闭合还是断开，灯泡都会发光，不合题意，
在D中，当开关都闭合时，灯泡被短路，不发光，当任何一个断开时，灯泡不会被短路，灯泡发光，故D符合题意。
故选：D。
6．【解答】解：
两只灯泡的电阻分别为
R甲＝＝＝86.4Ω，
R乙＝＝＝259.2Ω，
比较可知R甲＜R乙；
两灯串联，电流I相同，且R甲＜R乙，由公式P＝I2R可知，P甲＜P乙，即乙灯的实际功率较大，乙灯较亮。故ABC错误，D正确。
故选：D。
7．【解答】解：（1）由图象可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化；
且当U甲＝2V时，对应的电流为0.1A，故R甲＝＝20Ω；故AB不正确。
（2）甲、乙并联在2V电源时，电阻两端的电压为2V，
由图象可知，I甲＝0.1A，I乙＝0.2A，故干路电流I＝I甲+I乙＝0.1A+0.2A＝0.3A，故C正确；
（3）甲、乙串联在电路中时，通过两电阻的电流相等，由图可知U甲＝4V，
故甲的功率为P甲＝U甲I＝4V×0.2A＝0.8W，故D不正确。
故选：C。
8．【解答】解：（1）因为父亲的体重大小儿子的体重，两人上楼的高度相同，根据公式W＝Gh可知，父亲做的功多，故AB正确。
（2）爬相同的楼梯，儿子比父亲先到达，儿子做功比父亲少，儿子又比父亲用时间短，根据公式P＝可知，不能判断儿子的功率一定大，故C错误。
（3）爬相同的楼梯，父亲比儿子先到达，父亲比儿子做功多，时间又短，根据公式P＝可知，父亲的功率一定大，故D正确。
故选：C。
9．【解答】解：A、滑板车变滑动为滚动可以减小摩擦，故A错误；
B、拍桌子感到疼是因为力的作用是相互的，手给桌子一个力的同时，桌子也会给手一个作用力，故B错误；
C、汽车配备安全气囊是为了减小惯性给行驶中人带来的危害，不会减小惯性，故C错误；
D、举重运动员举起杠铃静止时受平衡力，故对杠铃的支持力等于重力，故D正确。
故选：D。
10．【解答】解：A、三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，此做法符合安全用电原则；
B、电灯的开关接在了零线上时，断开开关后，灯还与火线相连，更换灯泡时易发生触电事故，此做法不符合安全用电原则；
C、多个大功率用电器同时工作，会导致电路中电流过大，容易造成火灾。故C不符合安全用电原则；
D、家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路。故D不正确。
故选：A。
11．【解答】解：A、物体内能增大，可能是从外界吸收了热量。也可能是外界对物体做了功，不符合题意；
B、汽油机在做功冲程中把内能转化为机械能，不符合题意；
C、分子运动的快慢与温度有关，物体的温度越高，分子无规则运动越剧烈，符合题意；
D、燃烧时放出的热量不仅仅跟燃料的热值有关，跟燃料的多少及燃烧情况等都有关系，不符合题意。
故选：C。
12．【解答】解：A、核能属于一旦消耗就很难再生的能源，是不可再生能源，故A错；
B、核能发电是利用铀原子核裂变时放出的核能来加热水，产生高温高压的蒸汽，带动发电机发电，故B错；
C、因为水的比热容较大，向核反应堆内注水，和其它物质相比，升高相同的温度，水吸热多，能起到很好的降温效果，故C正确；
D、核反应堆爆炸而泄漏的放射性物质，若排入大海，会污染环境，故D错。
故选：C。
二、填空题（本大题包括7个小题，每空1分，共15分）
13．【解答】解：
演员在表演二胡时，用弓拉动琴弦，使琴弦振动发声；
当不断调整手指在琴弦上的按压位置，琴弦的振动快慢就会不一样，故发出声音的音调就会不同；
故答案为：振动；音调。
14．【解答】解：（1）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的总开关（开关）；
（2）房间里各用电器之间工作情况是互不影响，所以各用电器之间是并联的。
故答案为：总开关；并。
15．【解答】解：烧开一锅水比过去他们家用液化气所用的时间少了，是因为天然气的热值高；
水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg?℃）×1.5kg×（100℃﹣20℃）＝5.04×105J。
故答案为：热值，5.04×105。
16．【解答】解：因为家庭电路的用电器即可以单独工作，又互不影响，因此家庭电路为并联连接；
已知电视机和电热毯的功率相同，工作时间也相同，由W＝Pt可得，它们消耗的电能相同，即电热毯将消耗的电能全部转换为热能，而电视机将消耗的电能一部分转换为热能，还转换为其它形式的能，因此电热毯产生的热量较多。
故答案为 并，电热毯。
17．【解答】解：四根导线并联在一起，等效成一根导线，相对于其中的任何一根导线，其横截面积变大了。
导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比。所以横截面积增大，导体的电阻减小。
故答案为：横截面积；电阻
18．【解答】解：
消耗的电能：
W＝16.6kW?h﹣0kW?h＝16.6kW?h，
转盘转数：
n＝16.6kW?h×600revs/kW?h＝9960revs
故答案为：16.6；9960。
19．【解答】解：热机在一个工作循环中，完成4个冲程，活塞往返2次，飞轮转动2周，燃气对外做功1次，
若柴油机的飞轮转速是2400r/min＝40r/s，则每秒钟飞轮转过40转，每秒完成20个工作循环，共完成80个冲程，对外做功20次；
故答案为：20；80；20次。
三、作图与实验题（本大题包括7个小题，共22分）
20．【解答】解：首先画出法线，然后根据光从空气斜射入水中，折射光线、入射光线分居法线两侧，折射角小于入射角画出折射光线OB．如图所示：

21．【解答】解：对于形状规则、质地均匀的物体，它的重心在它的几何中心上，故圆环的重心如图所示。
从重心开始沿重力方向﹣﹣竖直向下，画一条带箭头的线段并标出重力G。
故答案为：

22．【解答】解：小磁针静止时，N极向右，因同名磁极相互排斥、异名磁极相互吸引，故可知螺线管左侧为S极，右侧为N极；
则由右手螺旋定则可知电流由螺线管的左侧流入，即虚线框内电流方向应向上；
如图所示：

23．【解答】解：（1）等质量初温相同的煤油吸收热量，根据△t＝，煤油温度升高越高表示电热丝产生的热量越多；实验中煤油吸热的多少是通过 温度计升高的示数来反映的；
（2）根据△t＝，等质量的水和煤油，吸热相同，因煤油的比热容小于水的比热容，故煤油温度变化大；
（3）乙瓶中的温度计示数升高的快，根据转换法，乙瓶中电阻丝产生的热量多，
已知甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小，根据串联电路电流的规律，通过的电流和通电时间相等，故得出的结论是：在电流和通电时间相同时，电阻越大，产生的热量越多；
（4）该实验中用到的研究物理问题的法是转换法和控制变量法。
故答案为：（1）温度计升高的示数；
（2）小于；
（3）在电流和通电时间相同时，电阻越大，产生的热量越多；
（4）转换法和控制变量法。
24．【解答】解：（1）因为灯泡的额定电压为3.8V，则选择0～15V的量程，并将电压表并联在灯泡两端；如下左图所示：

（2）当开关闭合，变阻器滑片P向左移动时，变阻器的电阻变大，电路的总电阻变大，由欧姆定律，电流表示数变小，由U＝IR可知，电压表示数即灯的电压变小；
（3）电流表使用的0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.32A，小灯泡的额定功率为：
P＝UI＝3.8V×0.32A＝1.216W；
（4）电源电压为6V，灯泡和滑动变阻器串联在电路中，灯泡额定电压为3.8V，要让灯泡正常工作，滑动变阻器的电压为：
6V﹣3.8V＝2.2V＜3V，可以用电压表0～3V量程，并联在滑动变阻器两端，当滑动变阻器的电压为2.2V时，灯泡正常工作。电路图如上右图所示。
故答案为：（1）见上左图；（2）变小；变小；（3）0.32；1.216；（4）见上右图。
25．【解答】解：如图，指针偏向分度盘的左侧，说明横梁的左端下沉，平衡螺母向相反的方向移动，所以平衡螺母向右移动。
游码对应的刻度值，标尺每一个大格代表1g，每一个小格代表0.2g，游码对应的刻度值是2.4g。
物体的质量＝砝码的质量+游码对应的刻度值＝20g+20g+5g+2.4g＝47.4g。
ρ＝＝＝3g/cm3。
故答案为：（1）右；（2）47.4；3。
26．【解答】解：
（1）电路连接完整后，小明闭合开关，电流表、电压表均有示数，说明电路为通路，发现小灯泡不亮，则可能是电路中的电流过小，故接下来他首先应进行的操作是移动滑动变阻器的滑片，观察小灯泡是否发光，故选C；
（2）灯在额定电压下正常发光，为了测量小灯泡的额定状态下的电阻，应调节滑动变阻器，当电压表的示数为2.5V时，灯泡正常发光，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，则通过小灯泡的电流为0.3A，由欧姆定律可得，该灯泡的额定状态下的电阻为：
R＝＝≈8.3Ω。
故答案为：（1）C；（2）2.5；0.3；8.3。
四、计算题：本大题包括3小题，共27分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分．
27．【解答】解：
（1）10g酒精完全燃烧释放热量：Q放＝m酒精q＝10×10﹣3kg×3.0×107J/kg＝3×105J；
（2）由题意可得，水吸收的热量：Q吸＝ηQ放＝70%×3×105J＝2.1×105J；
（3）由Q吸＝cm△t得水升高的温度：
△t＝＝＝5℃。
答：（1）10g酒精完全燃烧放出的热量是3×105J；
（2）水吸收的热量2.1×105J；
（3）水升高的温度是5℃。
28．【解答】解：
（1）由电路图可知，开关S、S0闭合时R1与R2并联，开关S闭合、S0断开时电路为R2的简单电路，
因并联电路中总电阻小于任何一个分电阻，
所以，开关S、S0闭合时，R1与R2并联，电路的总电阻最小，
由P＝UI＝可知，电源的电压一定时，电路的总功率越小，饮水机处于加热状态，
则开关S闭合、S0断开时，电路为R2的简单电路，电路的总电阻最大，电路的总功率最小，饮水机处于保温状态；
（2）开关S闭合、S0断开时，电路为R2的简单电路，饮水机处于保温状态，
由P＝UI＝可得，电阻R2的阻值：
R2＝＝＝1210Ω；
（3）由P＝UI可得，电热饮水机在加热状态下的工作电流：
I＝＝≈1.8A。
答：（1）温控开关S0断开时，饮水机处于保温状态；
（2）电阻R2的阻值为1210Ω；
（3）电热饮水机在加热状态下的工作电流为1.8A。
29．【解答】解：（1）由P＝可得，电热丝的电阻：
R＝＝＝80Ω；
（2）由表格数据可知，豆浆机正常工作一次，加热时间tR＝8min＝480s，电动机工作时间tM＝2min＝120s，
由P＝可得，豆浆机正常工作做一次豆浆，电流做功：
W＝PRtR+PMtM＝605W×480s+100W×120s＝3.024×105J；
（3）将家里的其它用电器都关闭，只有豆浆机的电热丝工作时，
豆浆机的电热丝3min内消耗的电能：
W实＝kW?h＝0.025kW?h＝9×104J，
电热丝的实际功率：
P实＝＝＝500W，
他家电路的实际电压：
U实＝＝＝200V。
答：（1）豆浆机正常工作电热丝电阻是80Ω；
（2）豆浆机正常工作做一次豆浆，电流做功3.024×105J；
（3）他家电路的实际电压是200V。
