2019年中考科学总复习专题四电路故障分析（精讲）（课件 13张PPT）

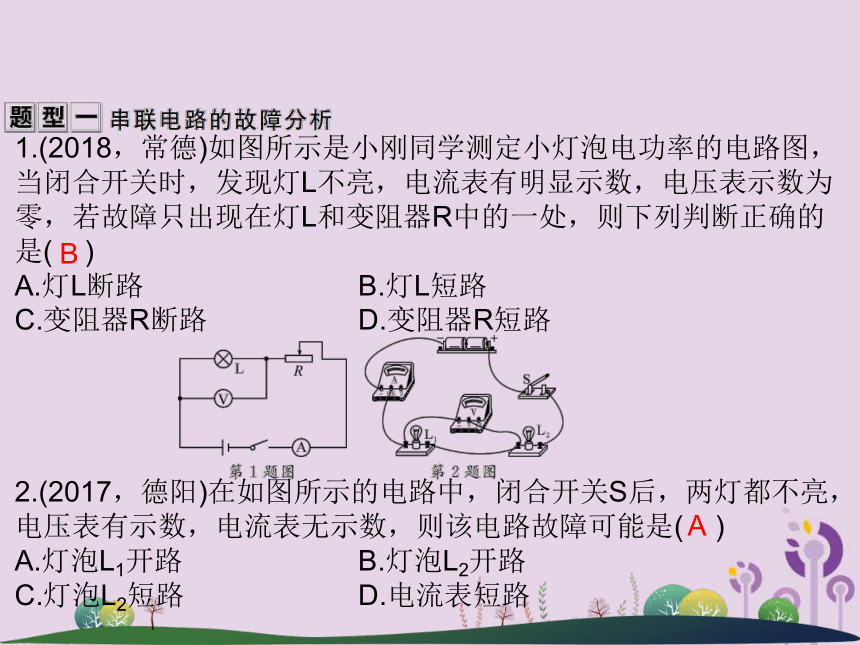

课件13张PPT。专题四　电路故障分析1.(2018，常德)如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是( )
A.灯L断路 B.灯L短路
C.变阻器R断路 D.变阻器R短路
2.(2017，德阳)在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是( )
A.灯泡L1开路 B.灯泡L2开路
C.灯泡L2短路 D.电流表短路BA3.(2018，长沙)小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab＝0，Uac＝0，Ucd＝6V，Uad＝6V；如果电路只有一处故障，则故降可能为( )

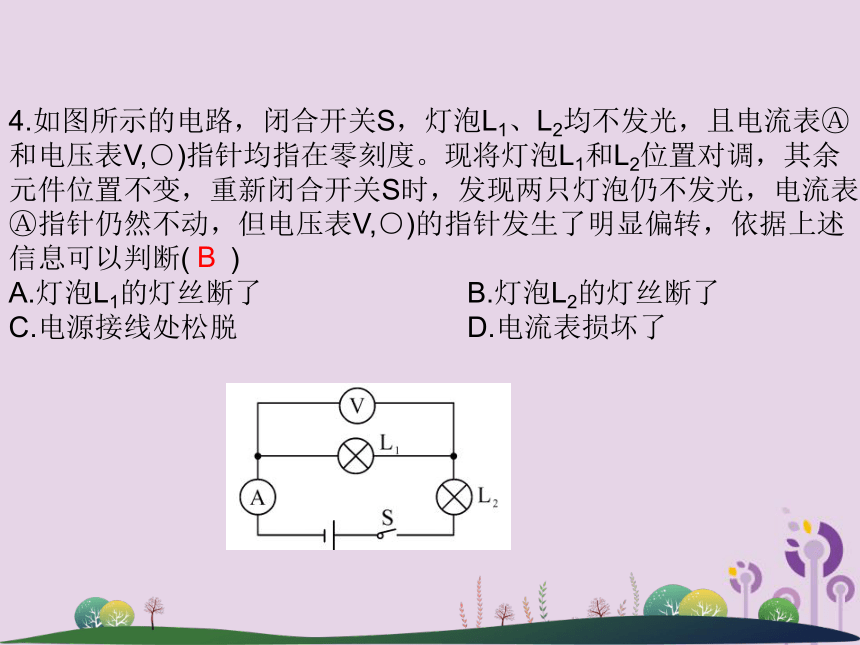

A.L1断路 B.L1短路 C.L2断路 D.L2短路C4.如图所示的电路，闭合开关S，灯泡L1、L2均不发光，且电流表?和电压表V,○)指针均指在零刻度。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表?指针仍然不动，但电压表V,○)的指针发生了明显偏转，依据上述信息可以判断( )
A.灯泡L1的灯丝断了 B.灯泡L2的灯丝断了

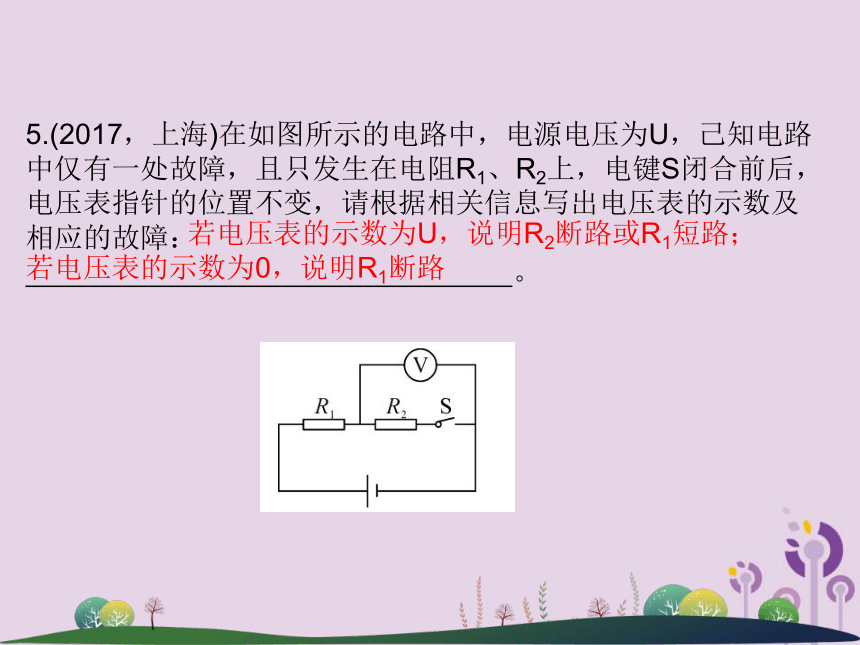

C.电源接线处松脱 D.电流表损坏了B5.(2017，上海)在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障：　

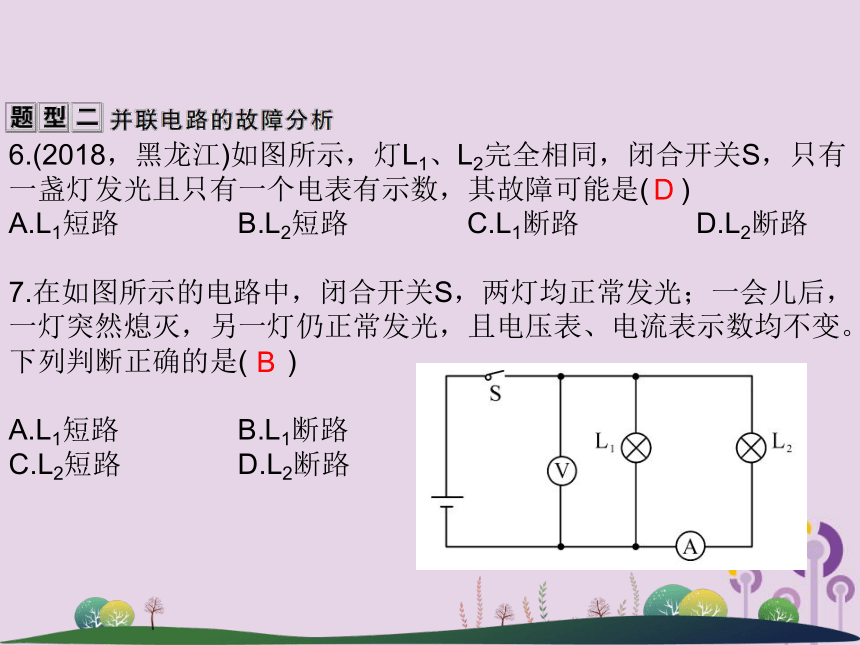

　。 若电压表的示数为U，说明R2断路或R1短路；若电压表的示数为0，说明R1断路6.(2018，黑龙江)如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是( )
A.L1短路 B.L2短路 C.L1断路 D.L2断路
7.在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变。下列判断正确的是( )
?
A.L1短路 B.L1断路
C.L2短路 D.L2断路DB8.(2017，南京)如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时( )
?
A.甲灯泡短路 B.乙灯泡短路
C.甲灯泡断路 D.乙灯泡断路C9.如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变，若电路故障只发生在电阻R1或R2上，现将R1与R2对调，对调后电流表的示数变大，电压表的示数仍然不变，则( )
?
A.R1断路 B.R2断路
C.R1短路 D.R2短路A10.如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，电流表A的示数变小，电压表V的示数不变，若故障只发生在电阻R1、R2上，用某完好的定值电阻R(R＜R1)替换R2，替换前后两电表的示数恰好不变，则( )
A.R1一定断路 B.R2一定断路
C.R1可能断路 D.R2可能断路A11.(2018，荆州)某同学家的电灯均正常工作，当他把“220V　16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )
A.插座处短路 B.台灯灯头处短路
C.插座处断路 D.台灯灯头处断路
12.(2017，兰州)傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是( )
A.小明卧室的照明电路发生了断路
B.小明卧室的灯泡发生了短路
C.他家工作电器的总功率过大
D.可能是进户线断了
BA13.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1 　
　 ；只闭合S、S2，若L发出暗红色的光(发光不正常)，说明L2　
　 。(选填“正常”“短路”或“断路”)短路正常14.在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法。他们用AB、CD两根长为L的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r。如图1所示，在左侧安装检测电路，其中R0为保护电阻，右侧用导线连接。线路无故障时，电压表V1示数为U，电流表示数为I。
?
(1)若检测电路中电流表示数为0，电压表V1示数为U，表明输电线故障为　 　。断路(2)若检测电路中电流表示数大于I，电压表V1示数为U，表明输电线可能出现短路或形成间隙电阻。如图2所示，小组在AB、CD之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻Rx模拟输电线之间形成间隙电阻，在右侧连接电压表V2。若输电线短路，则电压表V2示数为　 　；若输电线之间形成间隙电阻，则电压表V2示数　 　。
(3)在图2中，若输电线的故障是短路，电流表的示数为I1，电压
表V1的示数为U，则故障处与A端的距离为　 　(用r、I1、U、R0表示)。0 V小于U
