2.11 简单的逻辑电路 23张PPT

11
简单的逻辑电路

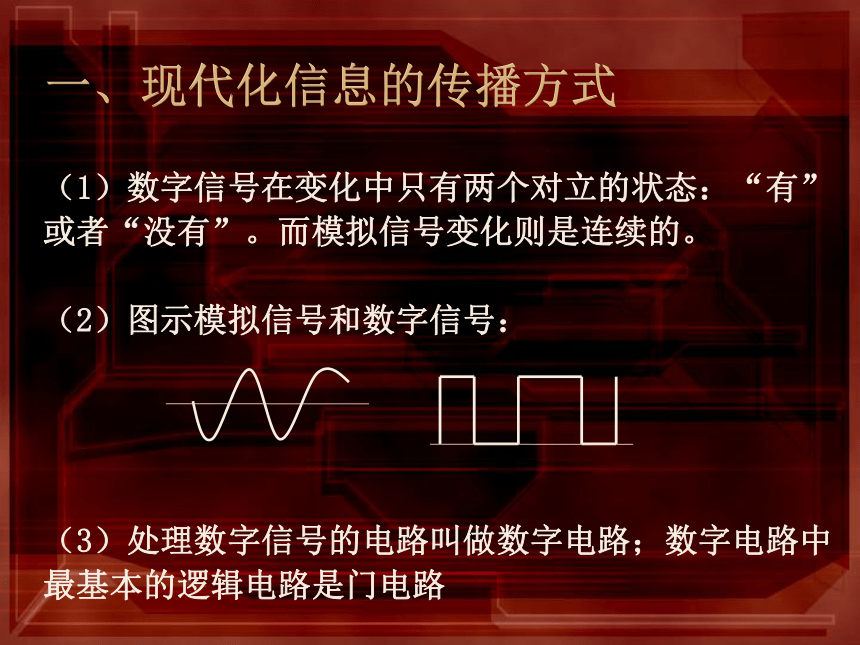

（1）数字信号在变化中只有两个对立的状态：“有” 或者“没有”。而模拟信号变化则是连续的。

（2）图示模拟信号和数字信号：




（3）处理数字信号的电路叫做数字电路；数字电路中最基本的逻辑电路是门电路
一、现代化信息的传播方式

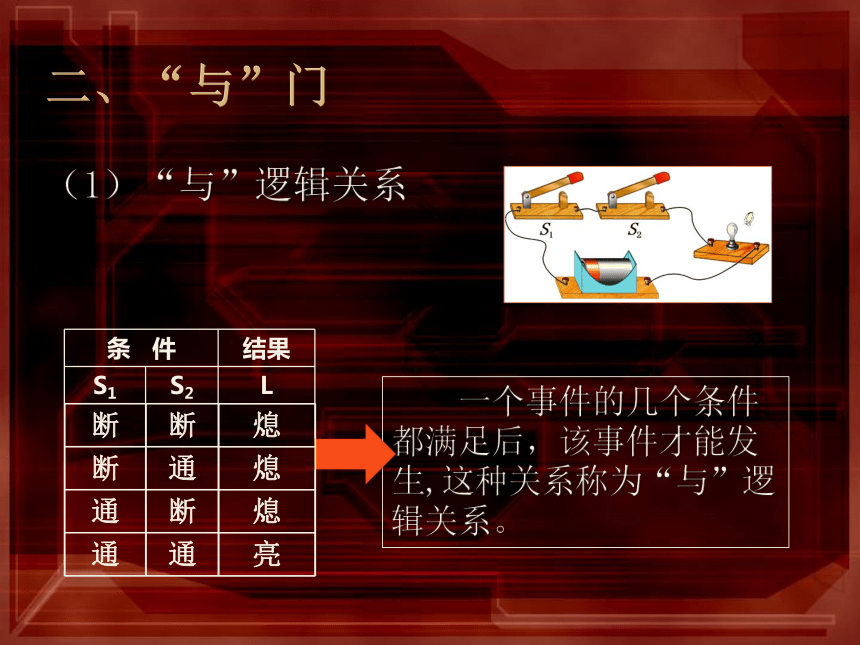

二、“与”门
（1）“与”逻辑关系





条 件 结果
S1 S2 L




　　一个事件的几个条件都满足后，该事件才能发生,这种关系称为“与”逻辑关系。

断 断
断 通
通 断
通 通
熄
熄
熄
亮

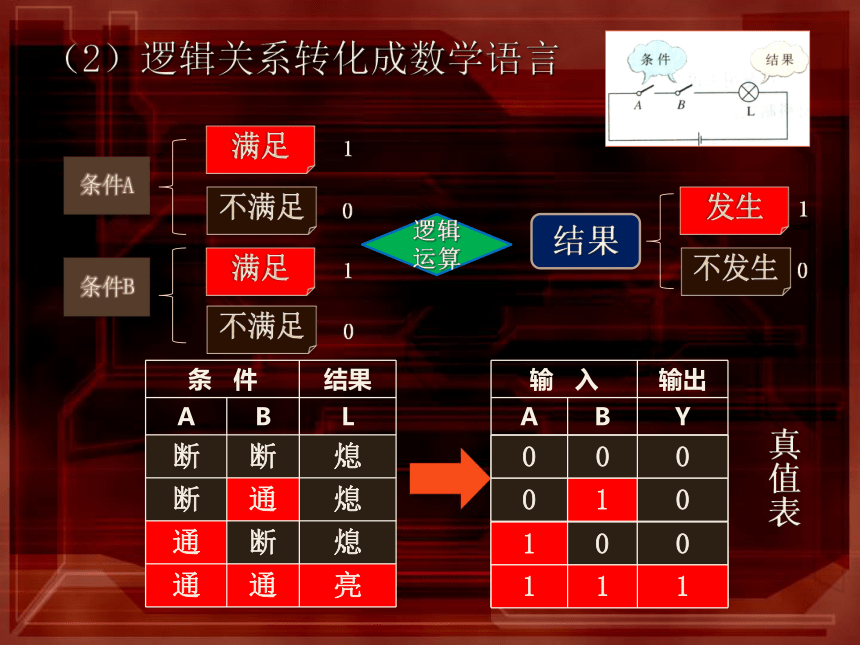

（2）逻辑关系转化成数学语言
条件A
条件B


满足
满足
不满足
不满足
1
1
0
0
逻辑运算
结果

发生
不发生
1
0
条 件 结果
A B L
断 断 熄
断 通 熄
通 断 熄
通 通 亮
输 入 输出
A B Y





真值表
0 0 0
0 1 0
1 0 0
1 1 1

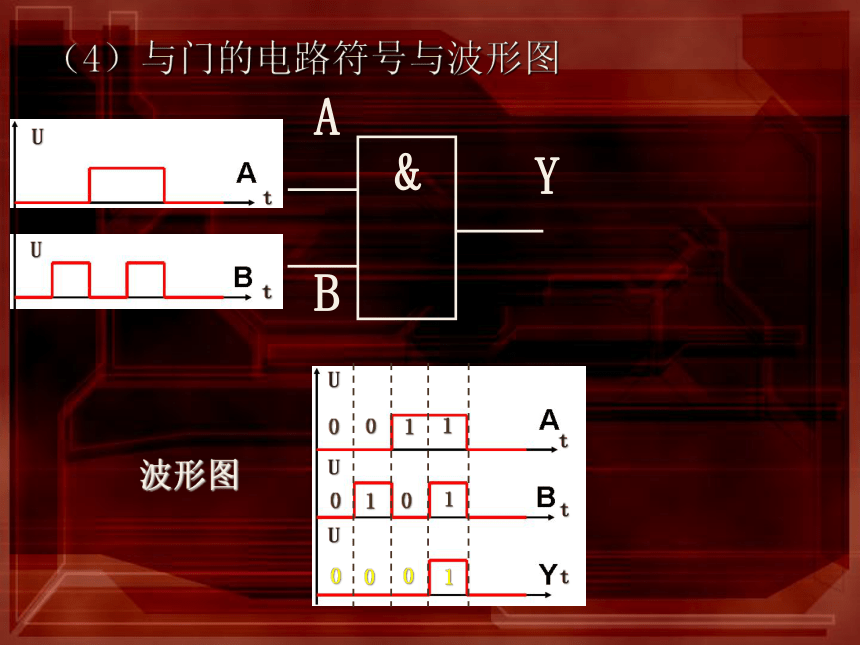

（4）与门的电路符号与波形图
A
Y



B


&
波形图
0
0
0
0
0
0
0
1
1
1
1
1
U
t
t
t
U
U
U
t
t
U
“与”逻辑关系
“与”门真值表
条件 结果
开关A 开关B 灯泡Y
断 断 熄
断 通 熄
通 断 熄
通 通 亮
输入 输出
A B Y
0 0 0
0 1 0
1 0 0
1 1 1
如图所示，两个开关A、B串联起来控制同一灯泡Y，只有A“与”B同时闭合时，灯泡Y才会亮．在这个事件中，“A、B同时闭合”是条件，“灯泡Y亮”是结果．那么事件的两个条件需满足几个，事件才能发生？
1、定义:只有一个事件的几个条件都满足后,该事件才能发生,这种关系叫做“与”逻辑关系.具有“与”逻辑关系的电路称为“与”门电路,简称“与”门.
(2)波形图























A
B
Y
2、“与”逻辑关系的表达
全1出1,有0出0
(1)真值表
(4)符号：
(3)逻辑式:Y=A?B




A
B
Y
&


A
B
Y

V








1
0















1
0

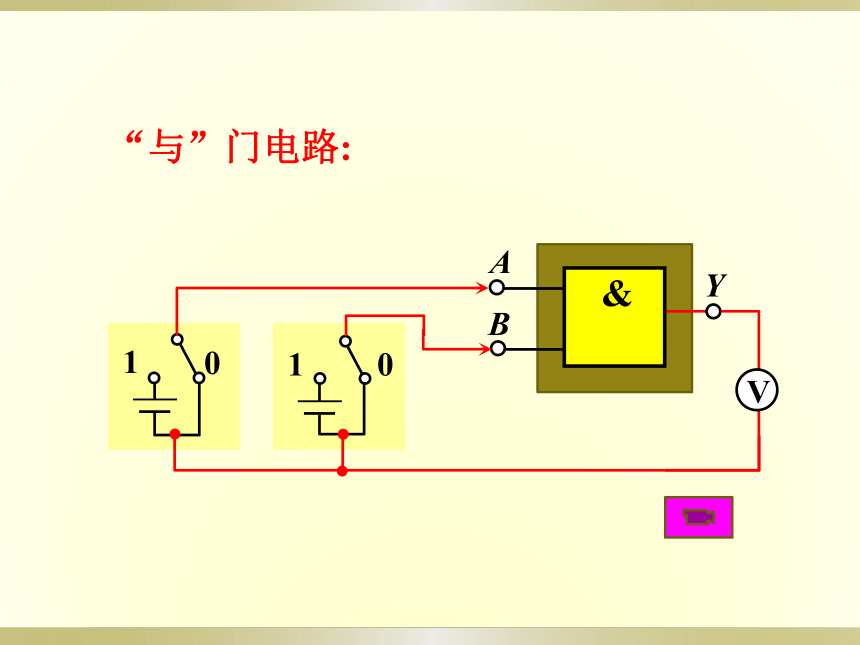

“与”门电路:




&

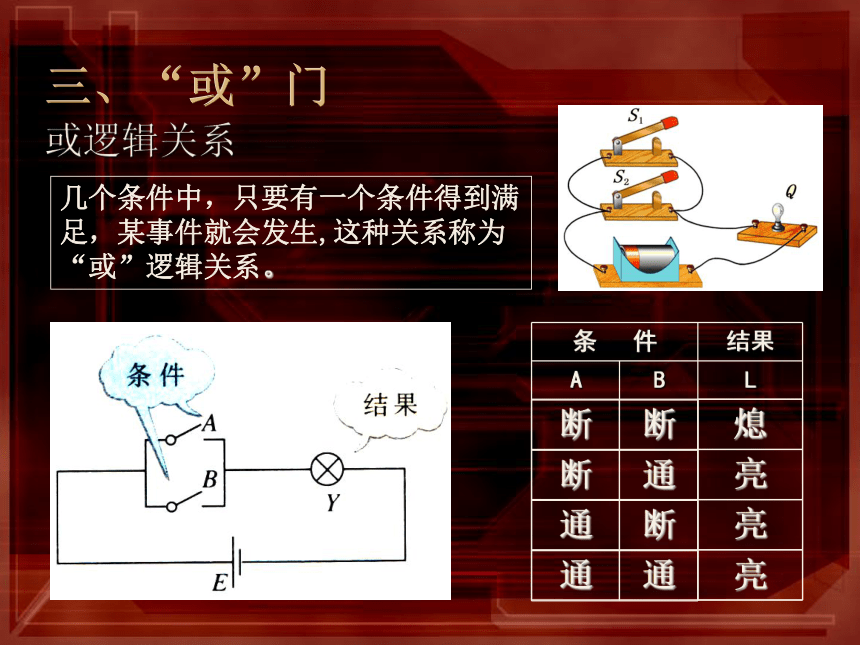

三、“或”门
或逻辑关系

几个条件中，只要有一个条件得到满足，某事件就会发生,这种关系称为“或”逻辑关系。
条 件 结果
A B L




断 断
断 通
通 断
通 通
熄
亮
亮
亮
条 件 结果
A B L
断 断 熄
断 通 亮
通 断 亮
通 通 亮
输 入 输出
A B Y




真值表
波形图
符号
A
Y



B


≥1
0
0
0
1
0
0
1
1
1
1
1
1
0 0 0
0 1 1
1 0 1
1 1 1
U
t
t
t
U
U
“或”逻辑关系
“或”门真值表
条件 结果
开关A 开关B 灯泡Y
断 断 熄
断 通 亮
通 断 亮
通 通 亮
输入 输出
A B Y
0 0 0
0 1 １
1 0 １
1 1 1
如图所示，两个开关A、B并联，控制同一灯泡Y，在这个电路中，A“或”B闭合时，灯泡Y亮．条件A、条件B满足几个时，事件就能发生？
(2)波形图




A
B
Y
2、“或”逻辑关系的表达
全0出0,有1出1
(1)真值表
(4)符号：
(3)逻辑式:Y=A+B
1、定义:如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系.具有“或”逻辑关系的电路称为“或门.























A
B
Y
≥1


A
B
Y

V








1
0















1
0





3、“或”门电路:




≥1



“非”逻辑关系
“非”门真值表
如图所示，当开关A接通时，灯泡Y被短路而不亮；当开关A断开时，灯泡Y是通路而被点亮．条件A和事件Y之间的关系如何？
(2)波形图



A
Y
2、“非”逻辑关系的表达
(1)真值表
(4)符号：
条件 结果
开关A 灯泡Y
断 亮
通 熄
输入 输出
A Y
0 1
1 0
1、定义:输出状态和输入状态相反的逻辑关系，叫做“非”逻辑关系。具有“非”逻辑关系的电路称为“非”门。










(3)逻辑式:Y= A




A
Y
1

四、“非”门
“非”逻辑关系
输出状态和输入状态呈相反的逻辑关系,这种关系称为“非”逻辑关系。
条件 结果
A L
断 亮
通 熄
条件 结果
A L
断 亮
通 熄
输入 输出
A Y


真值表
波形图
符号
A
Y


1


0
0
1
1
0 1
1 0
U
t
t
U


A
B
Y

V








1
0















1
0





“非”门电路:




1




●逻辑关系














A
B
Y
结果
结果
条件

“与”逻辑关系





结果
“或”逻辑关系










结果
条件

A
B
Y





A
“非”逻辑关系







结果
Y
条件






●真值表
与门 或门 非门
●符号
A
Y


1


A
Y



B


&
A
Y



B


≥1


A
B
Y

V








1
0















1
0





复合门电路




&




1.与非门


＆




A
B
Y


A
B
Y

V








1
0















1
0









≥1




2.或非门

≥1




A
B
Y
集成门电路
能力突破
例:图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件?
拓展：为了提高该电路的灵敏度，即报警温度调得稍低些，R的值应大一些还是小一些?
输入 输出
1
0
输入 输出
1 0
0
输入 输出
1 0
0 1
思路总结：列真值表，根据逻辑关系判断门电路。
课堂小结
