5.4 变压器 13张PPT

《变压器》

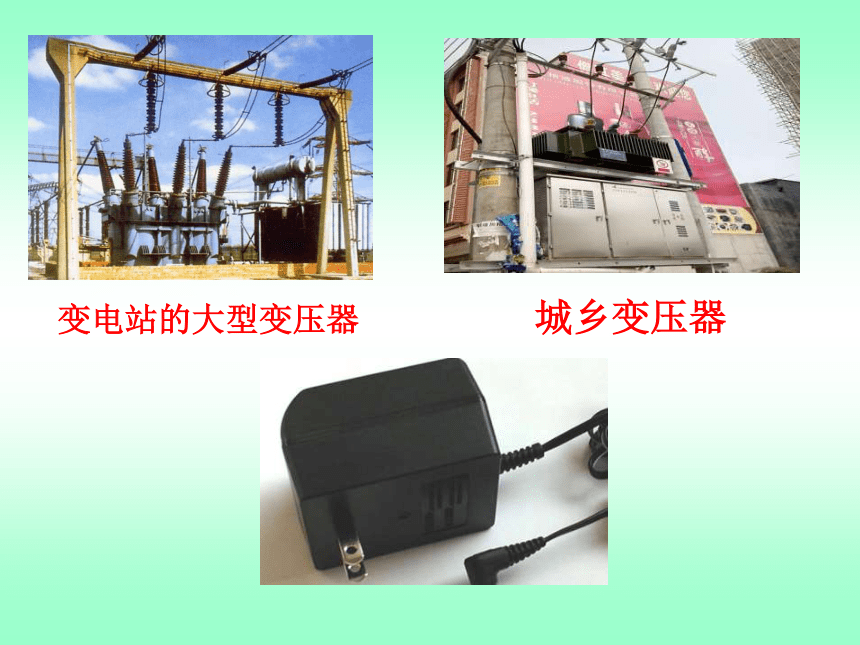

变电站的大型变压器
城乡变压器

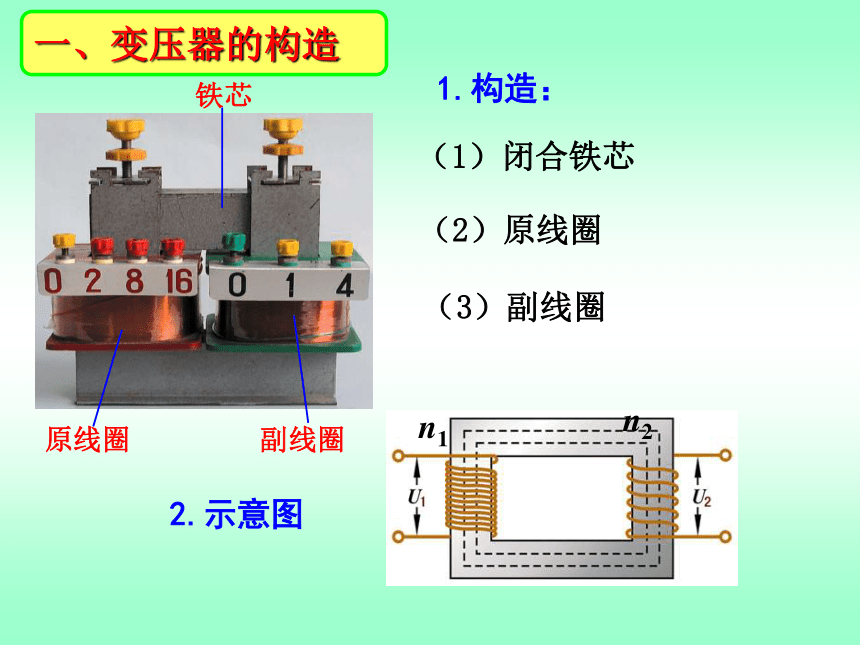

2.示意图
一、变压器的构造
铁芯
原线圈
副线圈
1.构造：
（1）闭合铁芯
（2）原线圈
（3）副线圈
n1
n2
原、副线圈彼此绝缘，为什么原线圈接交流电源，副线圈就会有电流通过使小灯泡发亮？

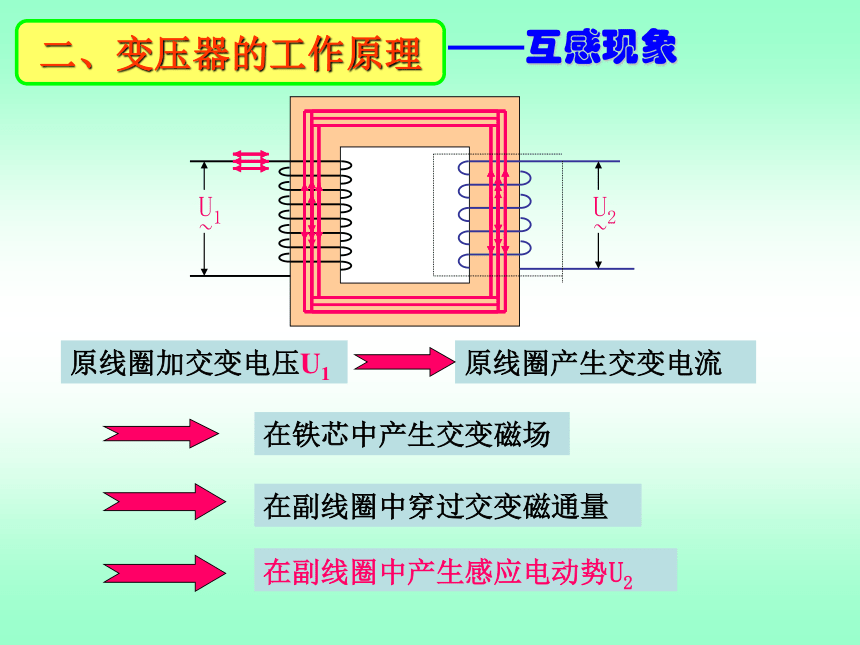

U1
~














































































































原线圈加交变电压U1
原线圈产生交变电流


在铁芯中产生交变磁场

在副线圈中穿过交变磁通量

在副线圈中产生感应电动势U2
U2
~






二、变压器的工作原理
——互感现象
小灯泡能发亮，说明副线圈中有了电能，那变压器是怎样将电能从原线圈转移到副线圈的？
为什么将横条铁芯放上去，铁芯闭合了，灯会变的更亮呢？
1、原、副线圈有电阻，会发热
2、变压器铁芯产生涡流，会发热
3、少量磁通量从变压器铁芯内漏失
铜损
铁损
漏磁
变压器将电能通过磁场能再转化成电能的过程中，有没有能量损失，损失在哪？
原、副线圈中产生的感应电动势分别是：
E1=n1△Φ1/△t
E2=n2△Φ2/△t
若不考虑原副线圈的内阻有：U1=E1 U2=E2
=
五、理想变压器的变压规律
=
=
Φ1=Φ2　
△Φ1=△Φ2
忽略漏磁
n1
n2
1、一台理想变压器，原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，若把原线圈接在22V直流电源上，则电压表示数为____V,电流表示数为_____A；若接在220V交流电源上，则电压表示数为____V,电流表示数为_____A。
44
0.44
0
0

























A
V

送电过程
在输电过程中，电压必须进行调整。
用电器 额定工作电压 用电器 额定工作电压
随身听 3V 机床上的照明灯 36V
扫描仪 12V 防身器 3000V
手机充电器 4.2V 4.4V 5.3V 黑白电视机显像管 1~2万伏
录音机 6V 9V 12V 彩色电视机显像管 3~4万伏
在我们使用的各种用电器中，所需的电源电压各不相同，而日常照明电路的电压是220V，那么如何解决这一问题呢？
生活中需要各种电压
需改变电压，以适应各种不同电压的需要。
变压器
变压器就是改变交流电压的设备
形形色色的变压器
可拆式变压器
