4.4 电磁感应定律 16张PPT

自主、合作、探究

法拉第电磁感应定律　
（1）闭合电路
利用磁场产生电流的现象
问题1：什么叫电磁感应现象？
问题2：产生感应电流的条件是什么？
（2）磁通量变化

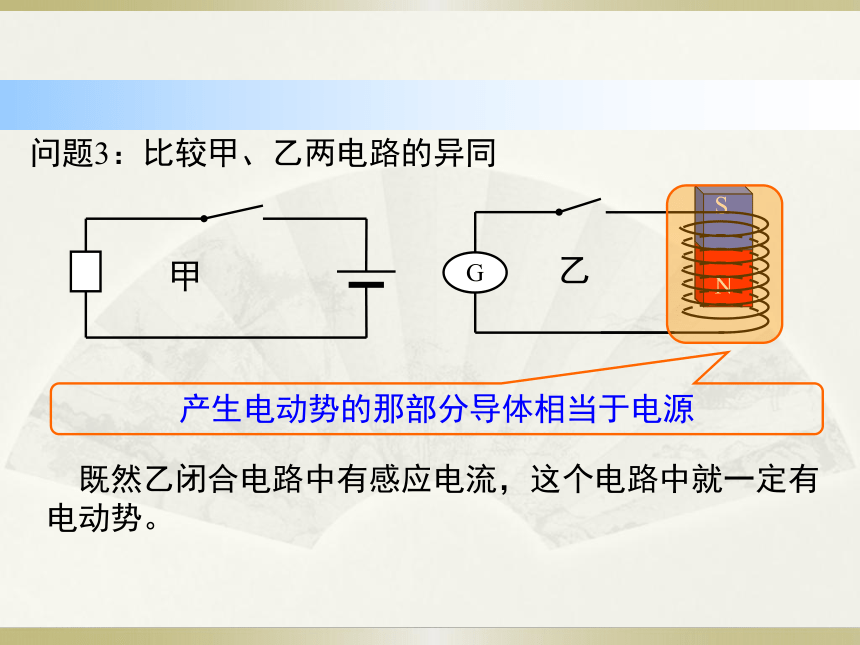

问题3：比较甲、乙两电路的异同
既然乙闭合电路中有感应电流，这个电路中就一定有电动势。










甲


N
S




G

















乙
产生电动势的那部分导体相当于电源


2、产生条件：只要穿过电路的磁通量发生变化，电路中就产生感应电动势。
3、感应电动势与感应电流：只要磁通量变化,电路中就产生感应电动势; 若电路又闭合,电路中就有感应电流.

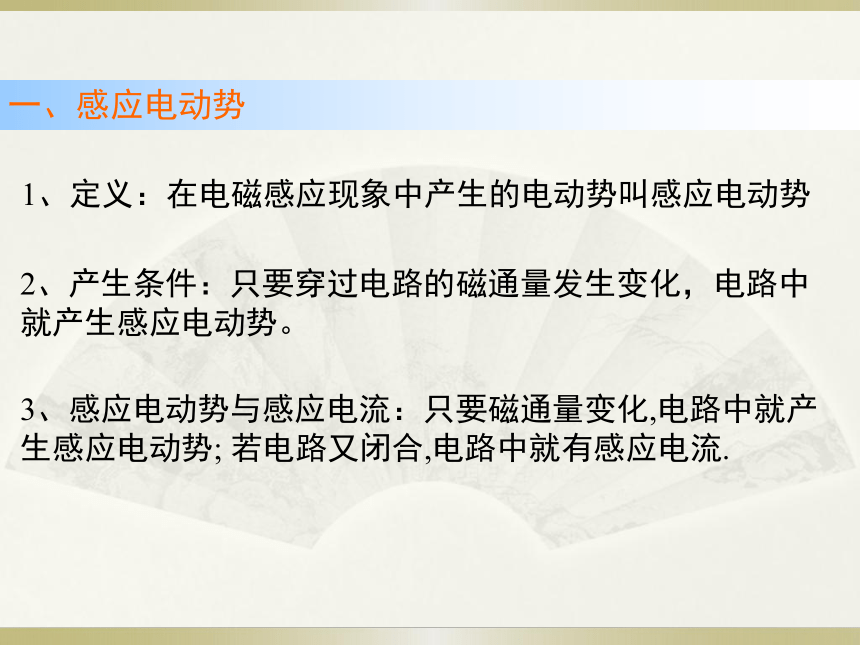

一、感应电动势
1、定义：在电磁感应现象中产生的电动势叫感应电动势

Φ变化
产生E
产生I
问题1：在实验中，电流表指针偏转原因是什么？






总电阻一定时,E越大,I越大,指针偏转越大.

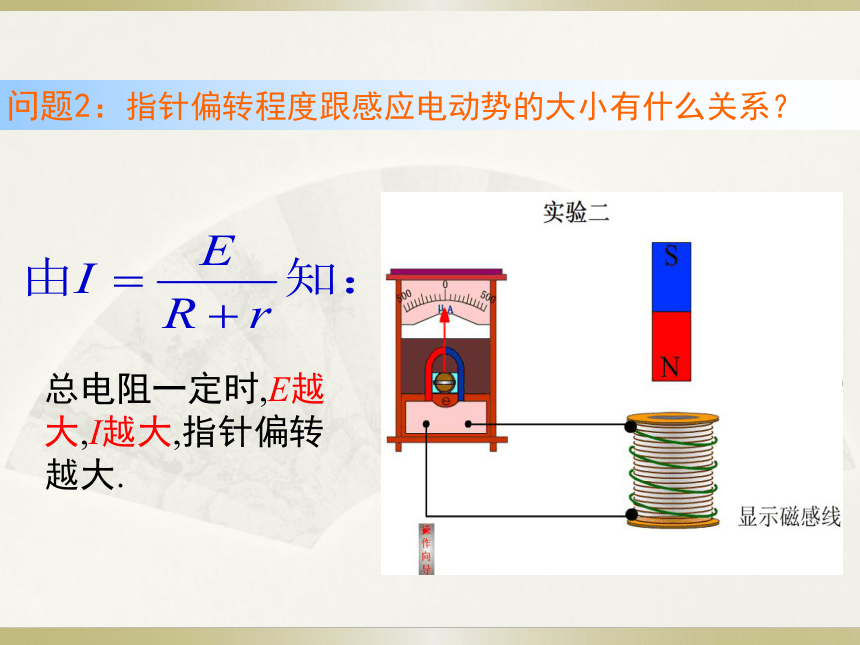

问题2：指针偏转程度跟感应电动势的大小有什么关系？

问题3:条形磁铁从同一高度插入线圈中同一位置，快插入和慢插入有什么相同和不同?
Φ变化的快慢不同
Φ都发生了变化
都产生了E(I)
产生的E(I)大小不等
磁通量变化越快，感应电动势越大。
磁通量的变化快慢

越大?
从条件上看
从结果上看
相同
不同





磁通量的变化率
二、法拉第电磁感应定律
电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
1.内容:


注意：公式中Δφ取绝对值，不涉及正负，感应电流的方向另行判断。
2.公式:
n为线圈的匝数
1. B不变, S发生变化,ΔS＝S2-S1：
2. S不变, B发生变化,ΔB＝B2-B1：
3、应用:用公式 求E的二种常见情况：
关于电磁感应，下述说法中正确的是( )
A、穿过线圈的磁通量越大,感应电动势越大
B、穿过线圈的磁通量为零,感应电动势一定为零
C、穿过线圈的磁通量的变化越大,感应电动势越大
D、穿过线圈的磁通量变化越快,感应电动势越大
1
D

一个100匝的线圈，在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势。
16V

2

a

b
× × × × × × × × × × × ×
× × × × × × × × × × × ×


G

a
b

v

分析磁通量的变化：
ΔS=LvΔt
产生的感应电动势为：
ΔΦ=BΔS
=BLvΔt
三、导体切割磁感线时的感应电动势
如图所示闭合线框一部分导体ab长l,处于匀强磁场中，磁感应强度是B，ab以速度v匀速切割磁感线，求产生的感应电动势

匀强磁场
v 、B、L两两垂直
三、导体切割磁感线时的感应电动势
四、两个公式的区别和联系
公式①适用于范围广，一般求出的是平均感应电动势；
公式②适用于导体棒切割磁感线，一般求出的是瞬时感应电动势.
1、区别：
E=BLv ②
公式①中的时间趋近于0时，则E为瞬时感应电动势
公式②中v若代表平均速度，则E为平均感应电动势。
2、联系：

如图,一个水平放置的导体框架,宽度L=1.50m,接有电阻R=2Ω,设匀强磁场和框架平面垂直,磁感应强度B=0.40T,方向如图.今有一导体棒ab跨放在框架上,并能无摩擦地沿框滑动,框架及导体ab电阻均不计,当ab以v=4.0m/s的速度向右匀速滑动时，试求：
(1)导体ab上的感应电动势的大小
(2)回路上感应电流的大小
2.4V

3
1.2V
