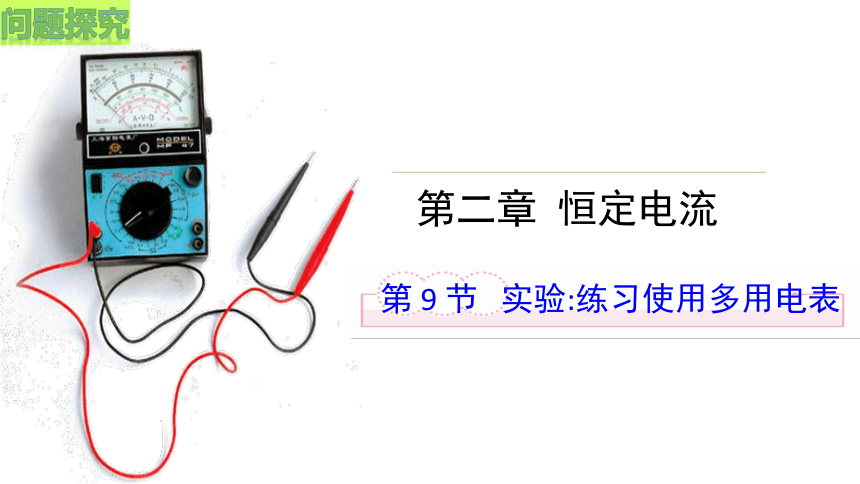

第二章 恒定电流
第 9 节 实验:练习使用多用电表
问题探究

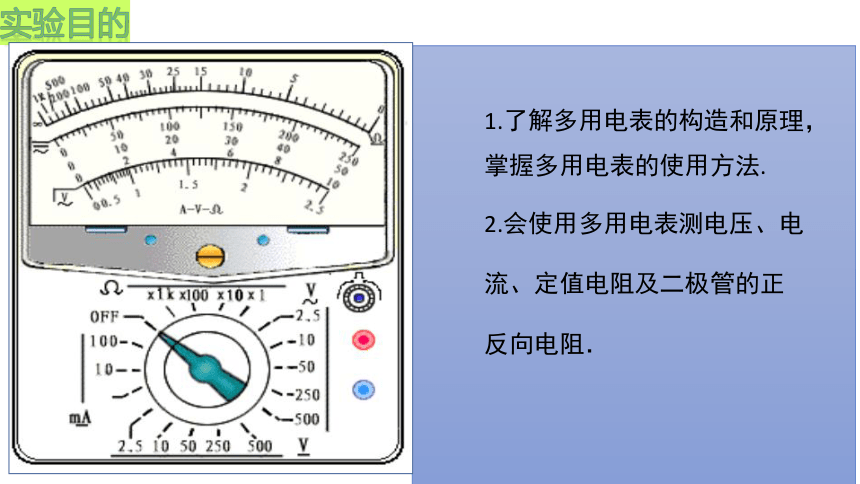

1.了解多用电表的构造和原理，掌握多用电表的使用方法.
2.会使用多用电表测电压、电流、定值电阻及二极管的正反向电阻．
实验目的
实验准备
（1）观察多用电表的外形，认识选择开关的测量项目及量程。
（2）检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零则可用小螺丝刀调整机械调零旋钮使指针指零。
（3）将红、黑表笔分别插入“+”、“-”插孔。红表笔插正接线插孔，黑表笔插入负接线插孔。
实验过程
(3)红表笔接高电势,黑表笔接低电势。
(4)读数时先看量程再看小格,要正视表针。

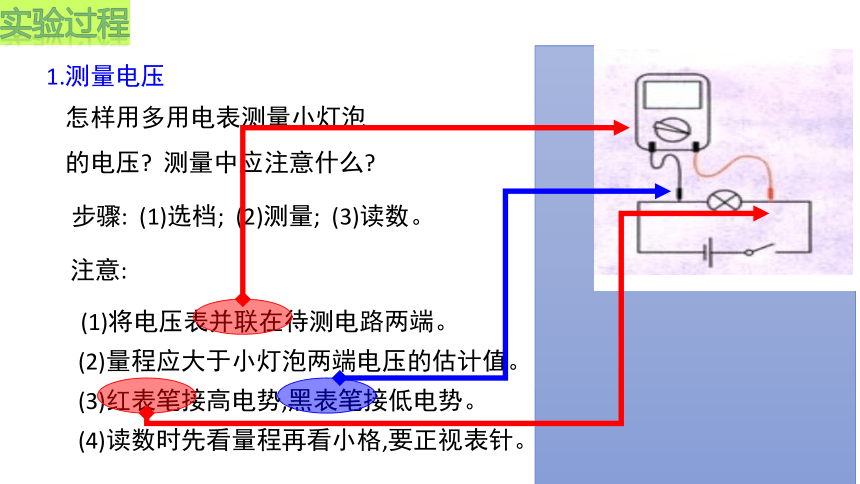

1.测量电压
步骤: (1)选档; (2)测量; (3)读数。
注意:
(2)量程应大于小灯泡两端电压的估计值。
(1)将电压表并联在待测电路两端。
zxxkw
实验过程
怎样用多用电表测量小灯泡的电压? 测量中应注意什么?
2.测量电流
怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?
(1)将电流表串联在待测电路中。
注意:
(2)量程应大于通过小灯泡电流的估计值。
(3)电流应从红表笔流入电表。
(4)读数时先看量程再看小格,要正视表针。
步骤: (1)选档; (2)测量; (3)读数。
实验过程

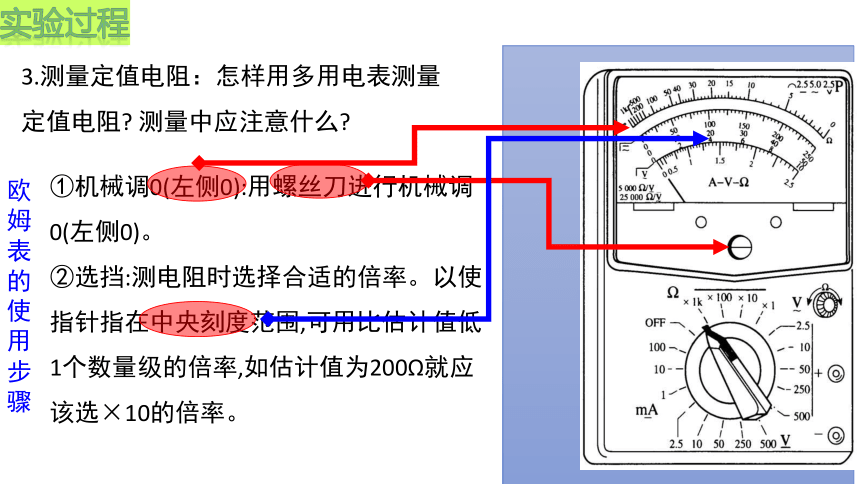

①机械调0(左侧0):用螺丝刀进行机械调0(左侧0)。
②选挡:测电阻时选择合适的倍率。以使指针指在中央刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率。
欧姆表的使用步骤
3.测量定值电阻：怎样用多用电表测量定值电阻? 测量中应注意什么?
实验过程

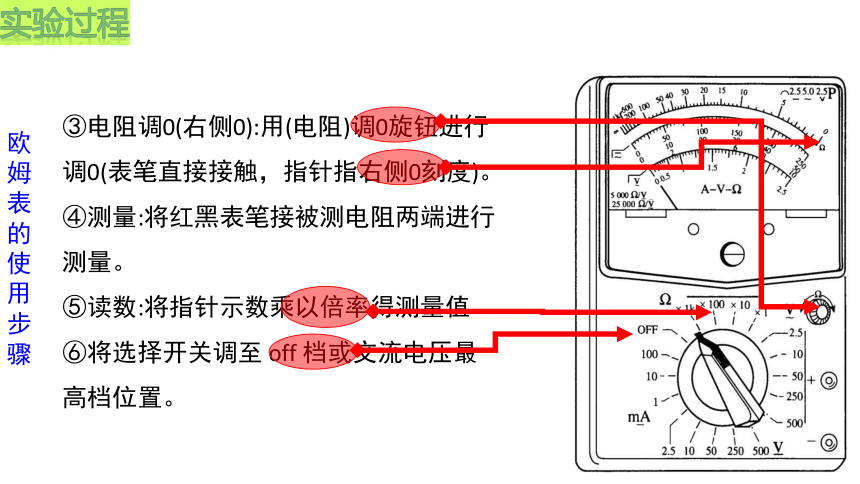

③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度)。④测量:将红黑表笔接被测电阻两端进行测量。
⑤读数:将指针示数乘以倍率得测量值
⑥将选择开关调至 off 档或交流电压最高档位置。
欧姆表的使用步骤
实验过程

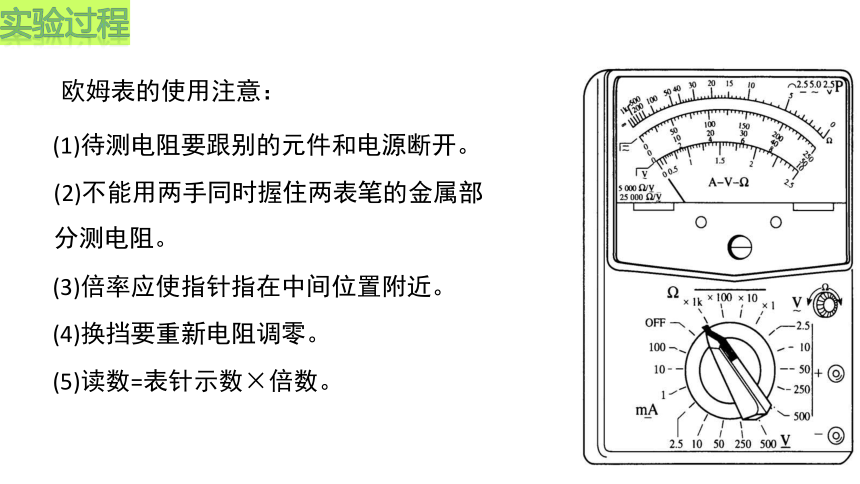

(1)待测电阻要跟别的元件和电源断开。
(3)倍率应使指针指在中间位置附近。
欧姆表的使用注意：
Rx
(4)换挡要重新电阻调零。
(5)读数=表针示数×倍数。
zxxkw
实验过程
(2)不能用两手同时握住两表笔的金属部分测电阻。
1．测电阻时要把选择开关置于_______档。
“欧姆”
2．选择合适的倍率档，使指针在__________附近。
中值电阻
3．每次换档后必须重新______________。
欧姆调零
4．测电阻前，必须把待测电阻同其它电路__________。
断开
5．不能用两手同时握住两表笔的_________测电阻。
金属部分
6．测量电阻时，若指针偏角过小，应换倍率 ________的档进行测量；若指针偏角过大，应换倍率________的档进行测量。
较大
较小
7．测完电阻，要拔出表笔，并把选择开关置于______或交流电压最高档。
“OFF”
注意事项
实验操作
实验3. 测电阻
干电池
1．5 ＋
干电池
1．5 ＋
亮
不亮
实验4:测二极管的正反向电阻
晶体二极管具有单向导电性
实验操作
正向电阻较小
反向电阻较大
电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。
(2)二极管的单向导电性
4.测量二极管的正反向电阻：怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?
(1)欧姆表中电流的方向
二极管的导电特点:
电流从正极流入时电阻较小;
电流从负极流入时电阻较大。
实验过程
(3)测量二极管的正向电阻
①机械调0(左侧0)；
②选挡:将选择开关旋至低倍率的 欧姆挡(例如“×10Ω挡)；
③电阻调0(右侧0)；
④测量:将黑表笔接触二极管正极,红表笔接触二极管负极；
⑤读数:将指针示数乘以倍率得测量值。
zxxkw
实验过程
(4)测量二极管的反向电阻
①机械调0(左侧0)；
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡)；
③再次电阻调0(右侧0)；
④测量:将黑表笔接触二极管负极,红表笔接触二极管正极；
⑤读数:将指针示数乘以倍率得测量值。
实验过程
(5)应用:判断二极管的正负极;
判断二极管的好坏。
正向导通时,电阻约为几百欧姆;
反向截止时,电阻约为几百千欧。
正向电阻越小越好(不能为零);
反向电阻越大越好(不能无限大)。
二极管
实验过程
两位同学用过多用电表后,分别把选择开关放在图示的位置。你认为谁的习惯好些?为什么?
多用电表不使用时,应将选择开关调至 off 档或交流电压最高档位置。
zxxkw
思考与讨论
原因有两个：第一，是为了断开表内电源电路，以防止电源放电，损坏电源；第二，是为了在使用不当时保护电表。
4．换用“×100”的欧姆档，发现指针偏转适中．随即记下欧姆数值
5．表笔从插孔中拔出后，就把多用表放回桌上原处，实验完毕．
这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆．
这个学生在实验中违反了哪一或哪些重要的使用规则？
典例精析
例1、一学生使用多用表测电阻，他的主要实验步骤如下：
1．把选择开关扳到“×1K”欧姆档上
2．把表笔插入测试管插孔中，先把两根表笔接触，旋转调零旋扭，使指针指在电阻刻度的零位上
3．把两根表笔分别与某一等测电阻的两端相接，发现这时指针读数较小
换用欧姆档的量程时，要重新调整调零旋扭
多用表使用后不能把选择开关置于欧姆档
例2 如图所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________欧；测直流电流时，用的是100 mA的量程，指针所示电流值为________毫安；测直流电压时，用的是50 V量程，则指针所示的电压值为________伏．
典例精析
指针读数为17.0,电阻值为
17.0×100 Ω＝1 700 Ω
指针读数为4.7,电流值为
4.7×10 mA＝47 mA
指针读数为23.5 V
方法总结
(1)直流电流和电压刻度是均匀的，读数时共用，但需按比例计算，如取5 mA量程读数时可利用满刻度数值为“50”的刻度线，只是“50”相当于“5 mA”．
典例精析
(2)用欧姆挡测电阻的阻值为：读数×倍率．
(3)不论测电阻，还是测电流、电压，电流总是从正插孔(红表笔)流入，从负插孔(黑表笔)流出．
(4)二极管具有单向导电性，若用欧姆表两表笔接触二极管两极，测得电阻较小时与黑表笔相连的为二极管的正极；测得电阻较大时，与黑表笔相连的为二极管的负极．
典例精析
1. 用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________联接到被测电路中；若测电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联．测直流电压和电流时，都必须把红表笔接在电势________处，即电流从________表笔流进多用电表．
针对训练
mA
串
“V”
并
高
红
2.如图为一正在测量中的多用电表表盘．
针对训练
①如果是用“×10”挡测量电阻，则读数为________ Ω.
②如果是用直流10 mA挡测量电流，则读数为________ mA.
③如果是用直流5 V挡测量电压，则读数为________ V.
答案:①60 ②7.20 ③3.60
例2、使用中值电阻是25欧（“?1”挡）的万用表测量两个定值电阻（已知它们的阻值约为 R1=20欧 和 R2=30千欧），在下列的一系列操作中，选出尽可能准确地测定各阻值，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序进行排序。
典例精析
A.转动选择开关使其尖端对准“?1K”挡
B.转动选择开关使其尖端对准“?100”挡
C.转动选择开关使其尖端对准“?10”挡
D.转动选择开关使其尖端对准“?1”挡
E.转动选择开关使其尖端对准“OFF”挡
F.将两表笔分别接触R1的两端，读出阻值后，随即断开，
G.将两表笔分别接触R2的两端，读出阻值后，随即断开，
H.将两表笔短接，调节调零旋扭，使表针指在刻度线右端
的“0”刻度。
答案：D H F A H G E
典例精析
例3、用多用表测量直流电压和测电阻时
A、前者电流从红表笔流入多用表，后者电流从红表笔流出多用表
B、前者电流从红表笔流入多用表，后者电流从红表笔流入多用表
C、前者电流从红表笔流出多用表，后者电流从红表笔流出多用表
D、前者电流从红表笔流出多用表，后者电流从红表笔流入多用表
典例精析
无论多用电表测电流还是测电压，电流都是从红表笔流入电表，从黑表笔流出电表
1、用多用表的欧姆档测电阻，下列说法中哪些是正确的（ ）
A、测量前必须调零，而且每测一次电阻都要重新调零
B、每次换挡后必须电阻调零
C、待测电阻如果是连接在某电路中，应把它先与其它元件断开，再进行测量
D、两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两只手分别将两个表笔与电阻紧紧在捏在一起
课堂练习
2、用欧姆表“R×10”挡，测量一个电阻的阻值，调零以后，用表笔紧接电阻的两端，发现表的指针偏转角度极小，正确的判断和作法是（ ）
A、这个电阻阻值很小
B、这个电阻阻值很大
C、为了把电阻值测得更准一些，应换用"R×1"挡重新欧姆调零再测量
D、了把电阻值测得更准一些，应换用"R×100"挡重新欧姆调零再测量
课堂练习
A.把开关旋到×10档．
B.把开关旋到×100档．
C.把待测电阻接到两表笔间，在表盘上读数．
D.短接两表笔，调节调零旋钮，使表针指向0Ω处．
E.根据选档和读数，算出并记录下值．
3、有一个阻值约为500Ω的待测电阻．现在用万用表的欧姆档对它进行测量．请你挑出所需的步骤，并按正确的操作顺序排列起来．
排列顺序：___________,测出此电阻的值为 Ω。
A、D、C、E
520
典例精析
4、有一只电阻和一只半导体二极管串联，装在盒子里，盒子外面只露出三个接线柱A、B、C，如图甲所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，试在虚线框(图乙)中画出盒内元件的符号和电路．
课堂练习
红表笔 A C C B A B
黑表笔 C A B C B A
阻值 有阻值 阻值同AC
间测量值 很大 很小 很大 接近AC间电阻
解析：由AC间阻值情况可知，AC间为一只电阻；根据BC间测得的阻值情况及二极管的单向导电性可知，BC间应是一只二极管，且B接负极，C接正极；AB间测得的阻值情况进一步说明上述判断是合理的，所以盒内元件的连接情况如图所示．
课堂练习
红表笔 A C C B A B
黑表笔 C A B C B A
阻值 有阻值 阻值同AC
间测量值 很大 很小 很大 接近AC间电阻
