4.3 楞次定律 14张PPT

楞次定律

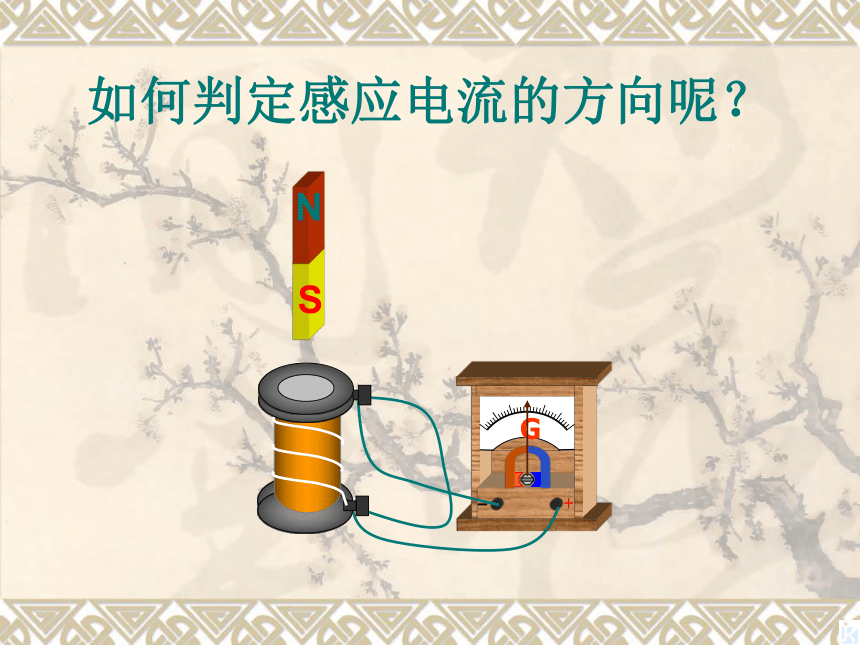

如何判定感应电流的方向呢？

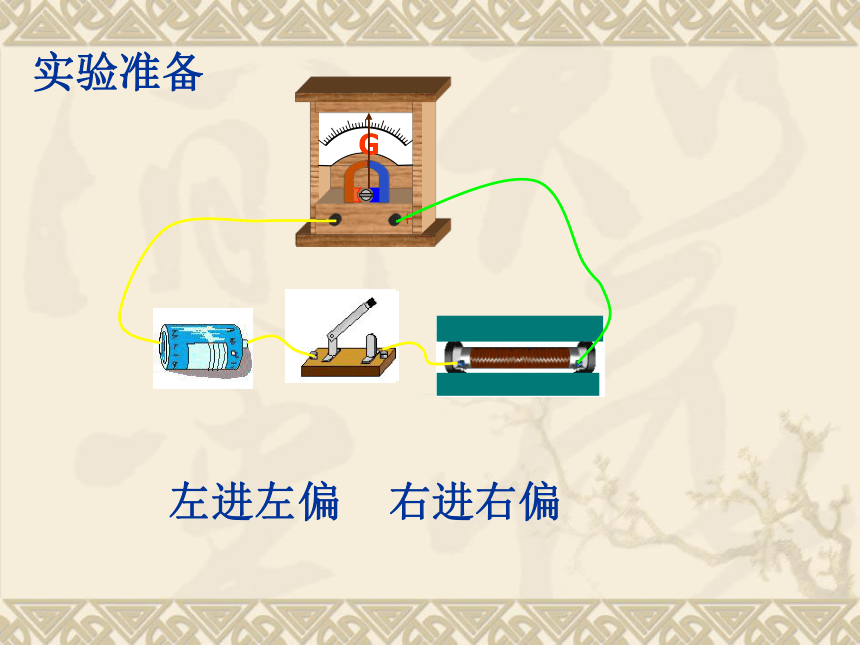

左进左偏 右进右偏

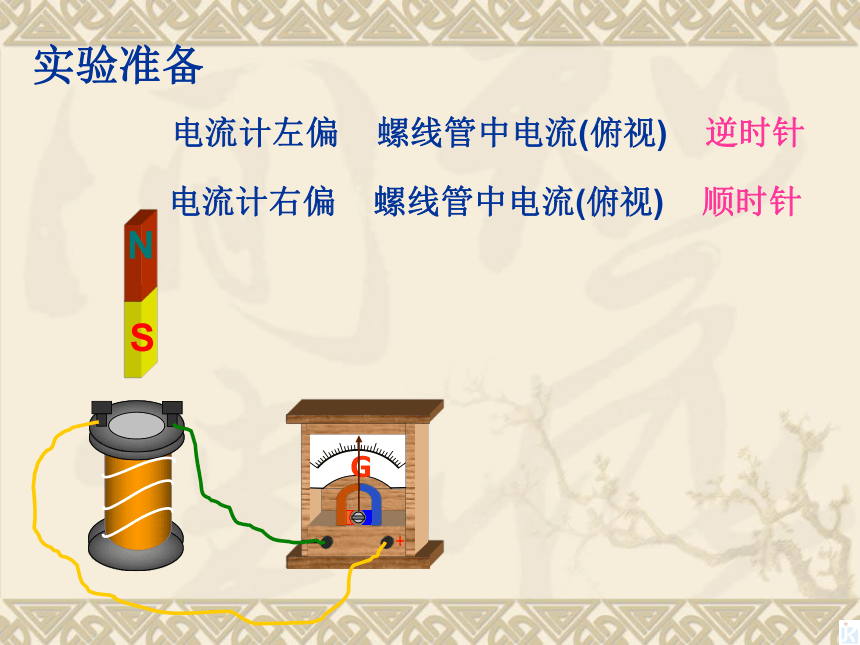

实验准备
电流计左偏 螺线管中电流(俯视) 逆时针
电流计右偏 螺线管中电流(俯视) 顺时针
实验准备
N
向下
减小
顺时针
向下
向上
向上
减小
顺时针
逆时针
向下
向上
增加
向下
增加
逆时针
向上

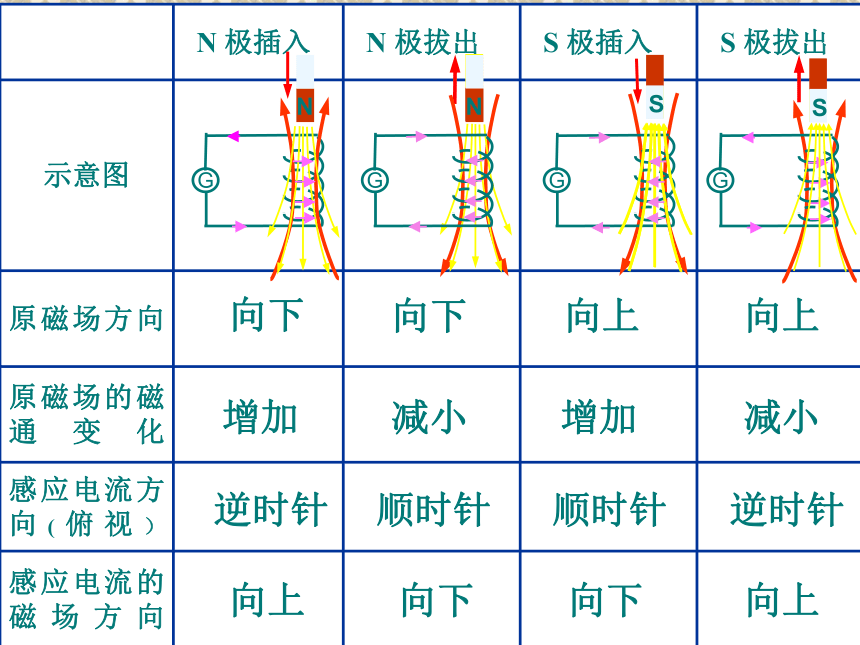

N 极插入 N 极拔出 S 极插入 S 极拔出
示意图
原磁场方向
原磁场的磁通变化


感应电流方向(俯视）
感应电流的磁场方向

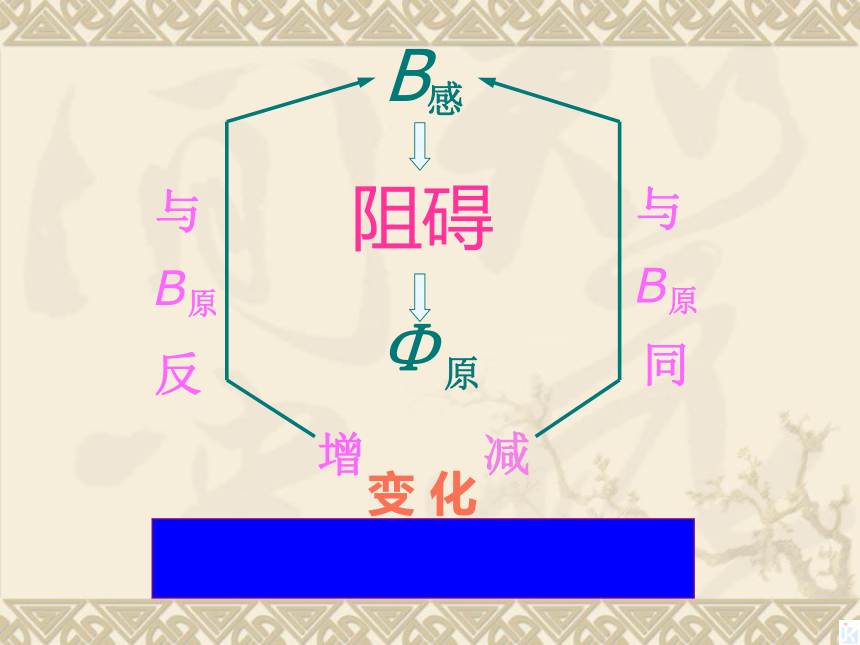

B感
Φ原
增
减
与
B原
与
B原
阻碍
变 化
反
同
感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。
楞次定律：
2、“阻碍”的实质是什么?
思考： 1、谁起阻碍作用 ？阻碍什么 ？怎么阻碍？
应用楞次定律判定感应电流方向的思路
感应电流的磁场方向
感应电流的方向
楞次定律
右手螺旋定则
感应电流的方向
明确研究的对象是哪一个闭合电路
楞次定律
右手螺旋定则
应用楞次定律判定感应电流方向的思路
思考题：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。
v
I
分析：
１、原磁场的方向：
向里
２、原磁通量变化情况：
减小
３、感应电流的磁场方向：
向里
４、感应电流的方向：
顺时针
从相对运动看，感应电流的磁场总是阻碍相对运动。
从能量观点看：楞次定律可以看成是能量守恒定律在电磁感应现象中的反映。
N
—— 来 拒 去 留
N
S
S
思考题：
如何判定感应电流的方向
楞次定律
相对运动
增反减同
来阻去留
磁通量变化
能量守恒
思考题：
如图所示，光滑固定导体轨M、N水平放置，两根导体棒P、Q平行放于导轨上，形成一个闭合路，当一条形磁铁从高处下落接近回路时 （ ）
A．P、Q将互相靠拢
B．P、Q相互相远离
C．磁铁的加速度仍为g
D．磁铁的加速度小于g
AD
