2019年北师大版八下物理《第6章 常见的光学仪器》单元测试卷
一．选择题（共10小题）
1．下列透镜中，属于凹透镜的是（ ）
A． B． C． D．
2．如图所示，下列透镜中哪些是凸透镜（ ）
A．1、2、3 B．4、5、6 C．1、3、5 D．2、4、6
3．如图所示，某同学将凸透镜正对着太阳光，将一张白纸在透镜的另一侧逐渐远离透镜，可能看到的现象是（ ）
A．白纸上有缩小的光斑（小亮点），光斑的大小不变
B．白纸上的光斑先变大，再变小
C．白纸上的光斑先变小，再变大
D．白纸上有放大的光斑（暗亮点），光斑的大小不变
4．关于光现象，下列说法正确的是（ ）
A．凸透镜只对平行光线有会聚作用
B．人向平面镜走近时，他在镜中的像逐渐变大
C．黑板面反光是由于光发生漫反射造成的
D．日食的形成是由于月球挡住了太阳射向地球的光
5．防盗门上装一只“猫眼”，站在屋内的人通过“猫眼”能看清屋外的人有一个正立、缩小的像，这只“猫眼”相当于（ ）
A．凹透镜 B．凹面镜 C．凸面镜 D．凸透镜

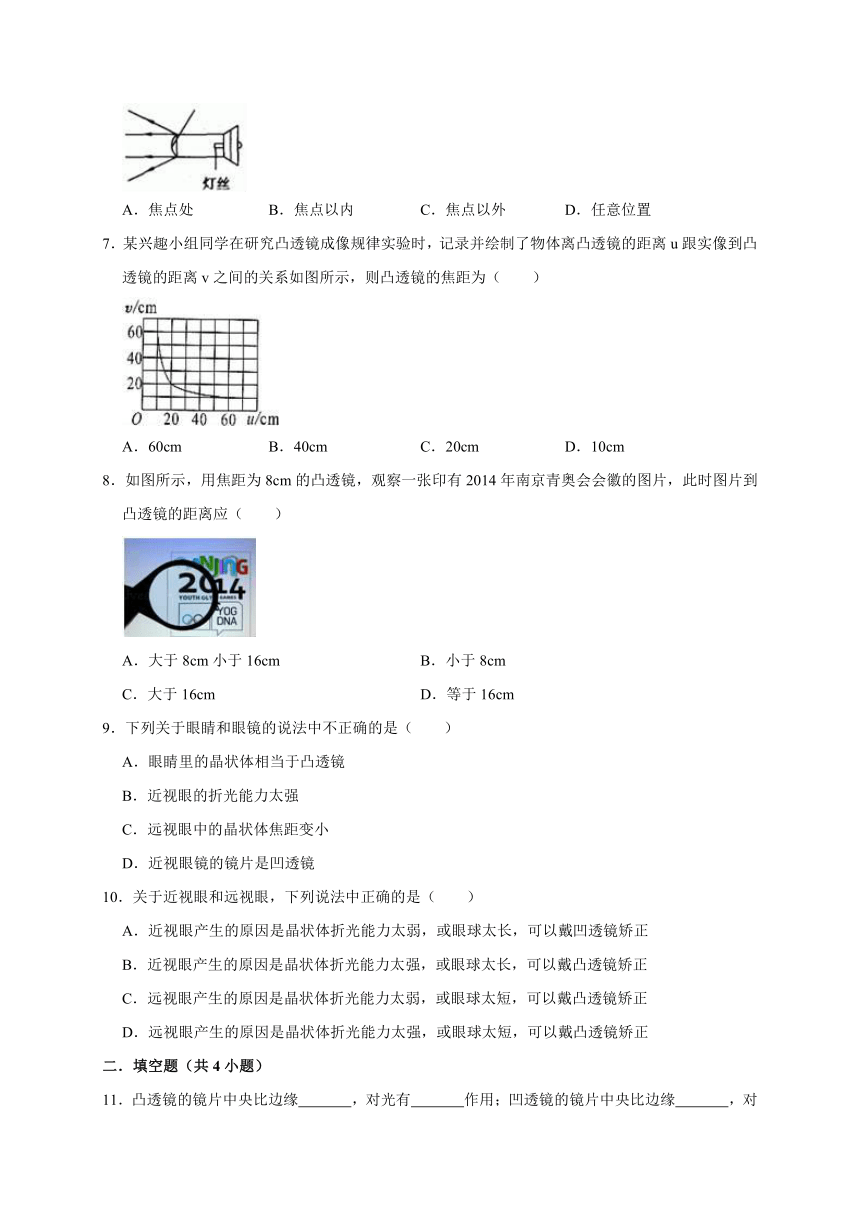

6．一种手电筒上所用的聚光电珠如图1所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A．焦点处 B．焦点以内 C．焦点以外 D．任意位置
7．某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到凸透镜的距离v之间的关系如图所示，则凸透镜的焦距为（ ）
A．60cm B．40cm C．20cm D．10cm
8．如图所示，用焦距为8cm的凸透镜，观察一张印有2014年南京青奥会会徽的图片，此时图片到凸透镜的距离应（ ）
A．大于8cm小于16cm B．小于8cm
C．大于16cm D．等于16cm
9．下列关于眼睛和眼镜的说法中不正确的是（ ）
A．眼睛里的晶状体相当于凸透镜
B．近视眼的折光能力太强
C．远视眼中的晶状体焦距变小
D．近视眼镜的镜片是凹透镜
10．关于近视眼和远视眼，下列说法中正确的是（ ）
A．近视眼产生的原因是晶状体折光能力太弱，或眼球太长，可以戴凹透镜矫正
B．近视眼产生的原因是晶状体折光能力太强，或眼球太长，可以戴凸透镜矫正
C．远视眼产生的原因是晶状体折光能力太弱，或眼球太短，可以戴凸透镜矫正
D．远视眼产生的原因是晶状体折光能力太强，或眼球太短，可以戴凸透镜矫正
二．填空题（共4小题）
11．凸透镜的镜片中央比边缘 ，对光有 作用；凹透镜的镜片中央比边缘 ，对光有 作用。

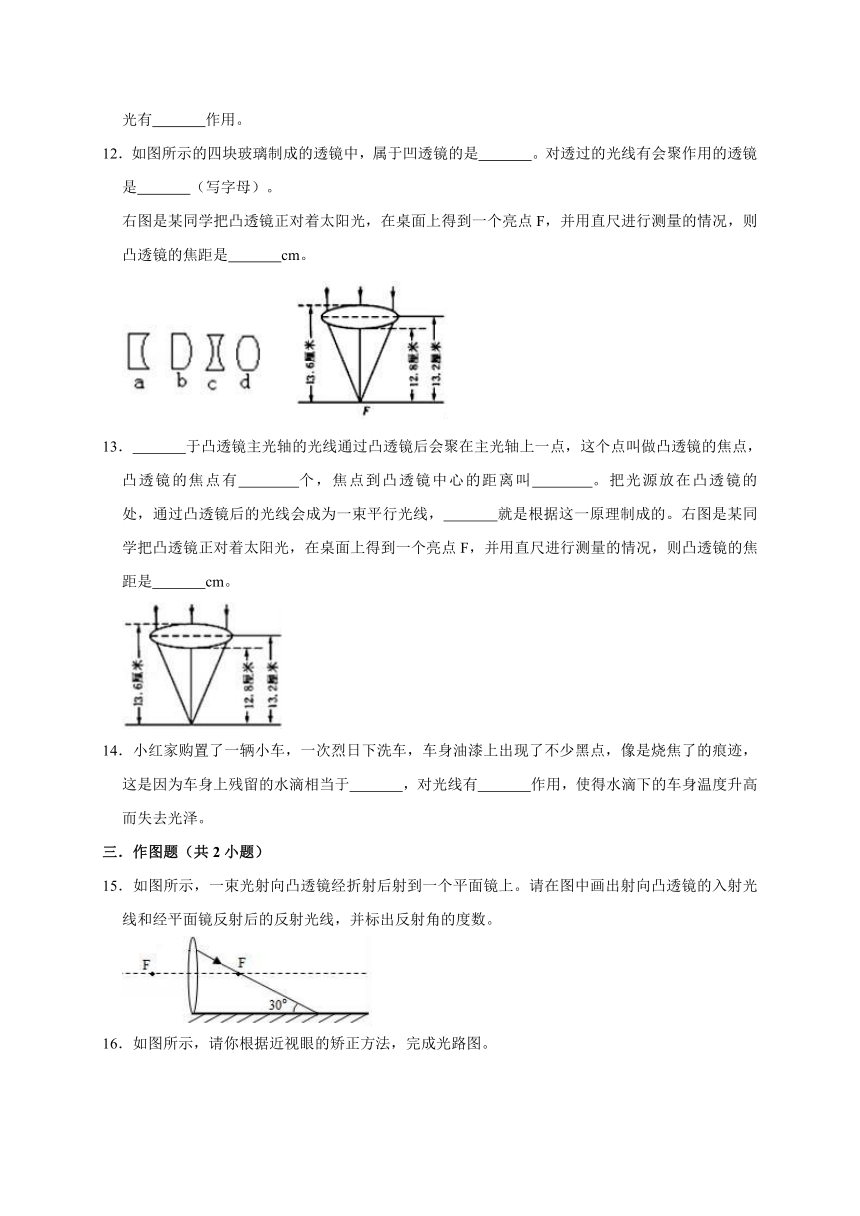

12．如图所示的四块玻璃制成的透镜中，属于凹透镜的是 。对透过的光线有会聚作用的透镜是 （写字母）。
右图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F，并用直尺进行测量的情况，则凸透镜的焦距是 cm。
13． 于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的焦点，凸透镜的焦点有 个，焦点到凸透镜中心的距离叫 。把光源放在凸透镜的 处，通过凸透镜后的光线会成为一束平行光线， 就是根据这一原理制成的。右图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F，并用直尺进行测量的情况，则凸透镜的焦距是 cm。
14．小红家购置了一辆小车，一次烈日下洗车，车身油漆上出现了不少黑点，像是烧焦了的痕迹，这是因为车身上残留的水滴相当于 ，对光线有 作用，使得水滴下的车身温度升高而失去光泽。
三．作图题（共2小题）
15．如图所示，一束光射向凸透镜经折射后射到一个平面镜上。请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。

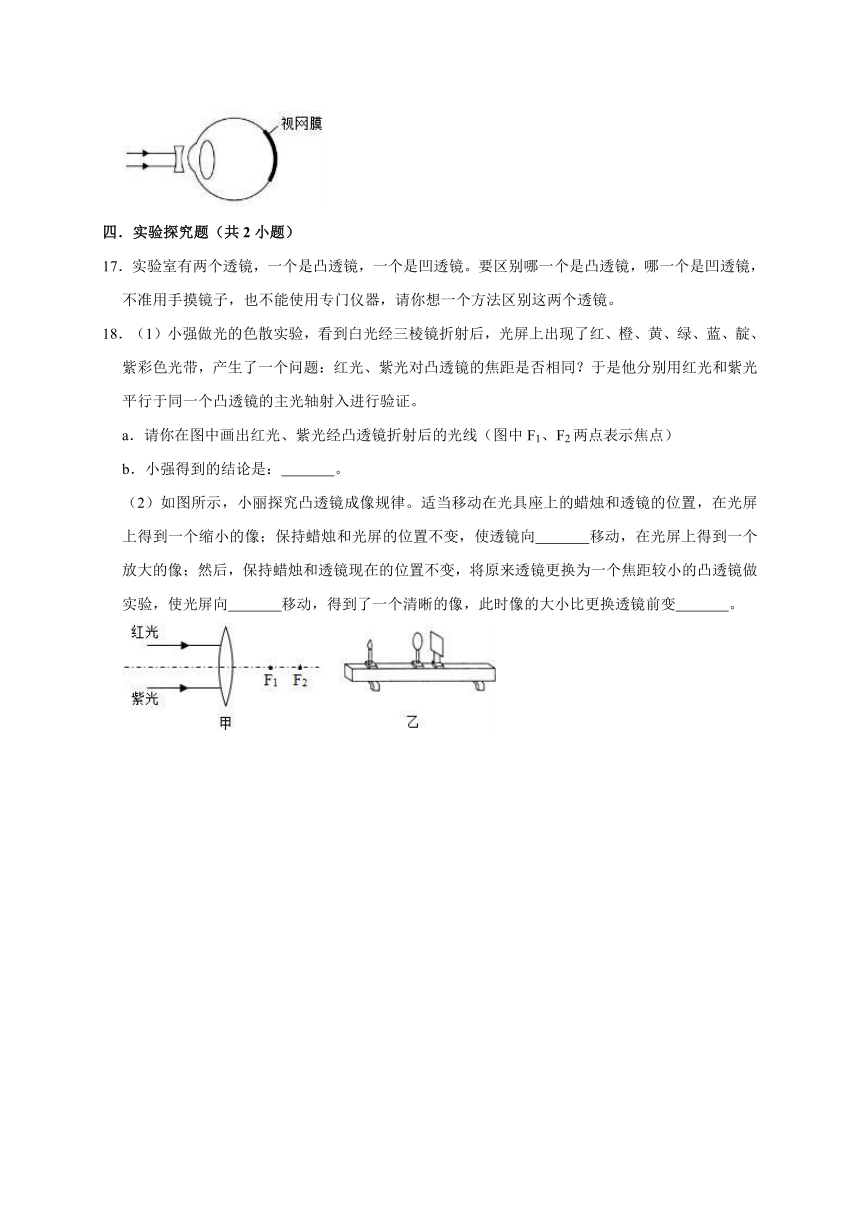

16．如图所示，请你根据近视眼的矫正方法，完成光路图。
四．实验探究题（共2小题）
17．实验室有两个透镜，一个是凸透镜，一个是凹透镜。要区别哪一个是凸透镜，哪一个是凹透镜，不准用手摸镜子，也不能使用专门仪器，请你想一个方法区别这两个透镜。
18．（1）小强做光的色散实验，看到白光经三棱镜折射后，光屏上出现了红、橙、黄、绿、蓝、靛、紫彩色光带，产生了一个问题：红光、紫光对凸透镜的焦距是否相同？于是他分别用红光和紫光平行于同一个凸透镜的主光轴射入进行验证。
a．请你在图中画出红光、紫光经凸透镜折射后的光线（图中F1、F2两点表示焦点）
b．小强得到的结论是： 。
（2）如图所示，小丽探究凸透镜成像规律。适当移动在光具座上的蜡烛和透镜的位置，在光屏上得到一个缩小的像；保持蜡烛和光屏的位置不变，使透镜向 移动，在光屏上得到一个放大的像；然后，保持蜡烛和透镜现在的位置不变，将原来透镜更换为一个焦距较小的凸透镜做实验，使光屏向 移动，得到了一个清晰的像，此时像的大小比更换透镜前变 。

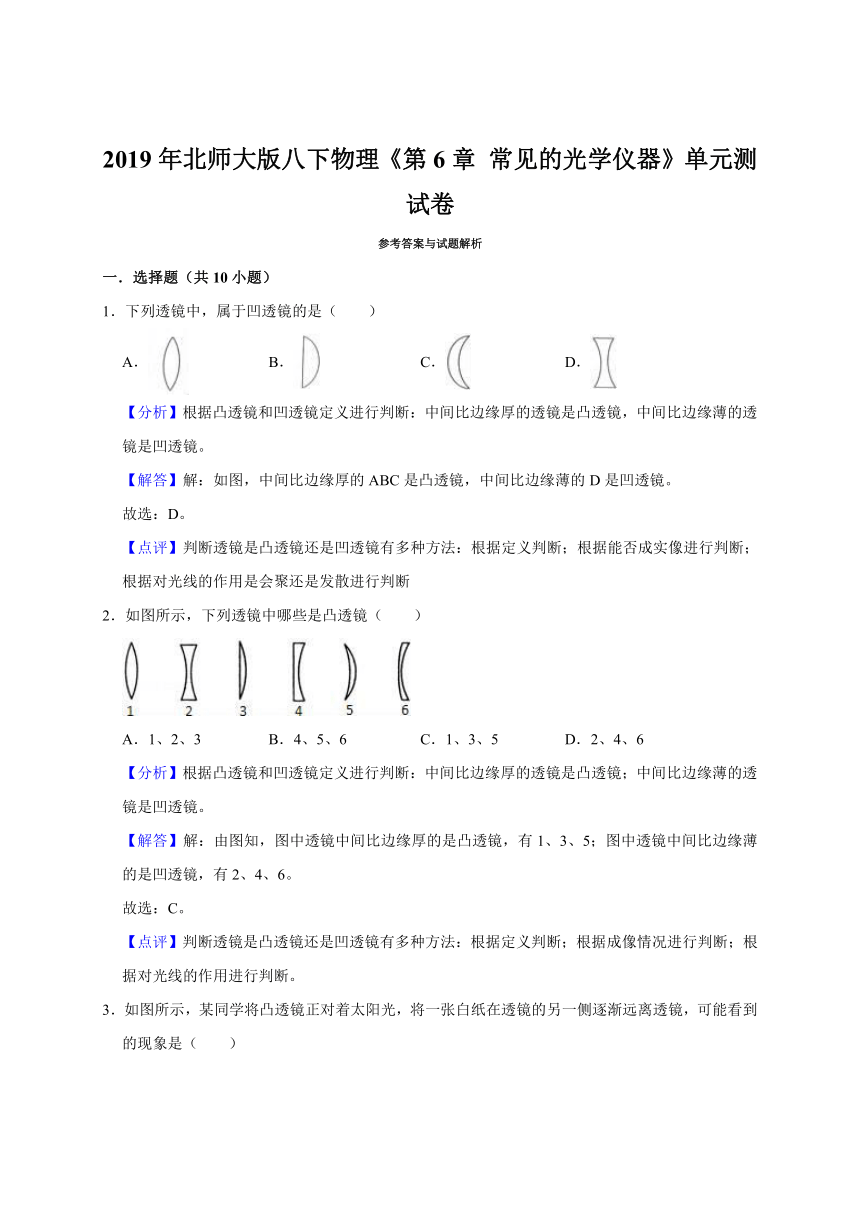

2019年北师大版八下物理《第6章 常见的光学仪器》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．下列透镜中，属于凹透镜的是（ ）
A． B． C． D．
【分析】根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜。
【解答】解：如图，中间比边缘厚的ABC是凸透镜，中间比边缘薄的D是凹透镜。
故选：D。
【点评】判断透镜是凸透镜还是凹透镜有多种方法：根据定义判断；根据能否成实像进行判断；根据对光线的作用是会聚还是发散进行判断
2．如图所示，下列透镜中哪些是凸透镜（ ）
A．1、2、3 B．4、5、6 C．1、3、5 D．2、4、6
【分析】根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜；中间比边缘薄的透镜是凹透镜。
【解答】解：由图知，图中透镜中间比边缘厚的是凸透镜，有1、3、5；图中透镜中间比边缘薄的是凹透镜，有2、4、6。
故选：C。
【点评】判断透镜是凸透镜还是凹透镜有多种方法：根据定义判断；根据成像情况进行判断；根据对光线的作用进行判断。
3．如图所示，某同学将凸透镜正对着太阳光，将一张白纸在透镜的另一侧逐渐远离透镜，可能看到的现象是（ ）
A．白纸上有缩小的光斑（小亮点），光斑的大小不变
B．白纸上的光斑先变大，再变小
C．白纸上的光斑先变小，再变大
D．白纸上有放大的光斑（暗亮点），光斑的大小不变
【分析】平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这个点是凸透镜的焦点，过了焦点又发散。
【解答】解：太阳光射向地球，可以认为是平行光，太阳光正对凸透镜，此时的太阳光平行于主光轴，经凸透镜折射后会聚在主光轴上，拿一张白纸在它的另一侧从透镜处缓慢远离透镜，在白纸上的光斑会逐渐会聚，所以光斑变小，但当白纸上在凸透镜的焦点上时光斑最小，再缓慢远离透镜时会聚的光就开始发散，所以光斑又变大。
故选：C。
【点评】本题考查学生对凸透镜的焦点、焦距及凸透镜的光学性质的理解。
4．关于光现象，下列说法正确的是（ ）
A．凸透镜只对平行光线有会聚作用
B．人向平面镜走近时，他在镜中的像逐渐变大
C．黑板面反光是由于光发生漫反射造成的
D．日食的形成是由于月球挡住了太阳射向地球的光
【分析】（1）凸透镜对任何光线都有会聚作用，让会聚的光线提前会聚，使平行光线会聚成一点，使发散的光线变为会聚一些。
（2）平面镜所成的像与物大小相等；
（3）光的反射分为镜面反射和漫反射，当平行光射到表面光滑的物体表面时，反射光线仍然平行，发生的是镜面反射；当平行光线射到凹凸不平的物体表面时，反射光线向各个方向传播，发生的是漫反射；
（4）光在同一种均匀介质中是沿直线传播的；
【解答】解：A、凸透镜对任何光线都有会聚作用，故A错误；
B、平面镜所成的像与物大小相等，故人向平面镜走近时，他在镜中的像不变，故B错误；
C、当黑板表面太光滑，光射到这里发生了镜面反射，反射光线朝着同一方向射出，位于反射光线方向的同学则看不清黑板上的字，这就是黑板反光问题，故C错误；
D、光在同一种均匀介质中是沿直线传播的，故日食的形成是由于月球挡住了太阳射向地球的光导致的，故D正确；
故选：D。
【点评】此题考查了凸透镜对光线的作用、平面镜成像的特点、黑板反光的理解和光的直线传播，是一道综合题。
5．防盗门上装一只“猫眼”，站在屋内的人通过“猫眼”能看清屋外的人有一个正立、缩小的像，这只“猫眼”相当于（ ）
A．凹透镜 B．凹面镜 C．凸面镜 D．凸透镜
【分析】“猫眼”是由两块透镜组合而成。当我们从门内向外看时，物镜是凹透镜，目镜是凸透镜。物镜的焦距极短，它将室外的人或物成一缩得很小的正立虚像，此像正好落在目镜的第一焦点之内，目镜起着放大镜的作用，最后得到一个较为放大的正立虚像，所以防盗门镜的作用相当于一个凹透镜。凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
【解答】解：“猫眼”是由两块透镜组合而成。当我们从门内向外看时，物镜是凹透镜，目镜是凸透镜。最后看到来客的正立、缩小的像，所以防盗门的“猫眼”相当于凹透镜。
故选：A。
【点评】本题考查学生对凸透镜和凹透镜本质区别的认识，理解凸透镜对光线有会聚作用，凹透镜对光线有发散作用是解答此题的关键。
6．一种手电筒上所用的聚光电珠如图1所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A．焦点处 B．焦点以内 C．焦点以外 D．任意位置
【分析】由于平行于主光轴的光线经凸透镜后必过凸透镜的焦点，依据光的可逆性光自焦点射向凸透镜折射出的光线必与主光轴平行。
【解答】解：由凸透镜的光学特点可知，过焦点射向凸透镜的光线，折射光线平行于主光轴。
故选：A。
【点评】要解决此题，需要掌握凸透镜对光线的会聚作用，及光路是可逆的。也可结合凸透镜的三条特殊光线帮助理解。
7．某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到凸透镜的距离v之间的关系如图所示，则凸透镜的焦距为（ ）
A．60cm B．40cm C．20cm D．10cm
【分析】根据凸透镜成像规律可知，当物距等于二倍距时成倒立等大实像，物距等于像距，都等于二倍焦距。
【解答】解：当物距等于二倍距时成倒立等大实像，物距等于像距，都等于二倍焦距。分析图可知物距等于20cm时像距等于20cm，所以二倍焦距等于20cm，则焦距为10cm．A，B，C错误，D正确。
故选：D。
【点评】本题考查如何根据凸透镜的物距和像距确定焦距，关键要牢固掌握凸透镜成像规律。
8．如图所示，用焦距为8cm的凸透镜，观察一张印有2014年南京青奥会会徽的图片，此时图片到凸透镜的距离应（ ）
A．大于8cm小于16cm B．小于8cm
C．大于16cm D．等于16cm
【分析】凸透镜成像的规律：
当u＞2f时，成倒立、缩小的实像。照相机、摄像机就是根据这个原理制成的。
当f＜u＜2f时，成倒立、放大的实像。幻灯机、投影仪就是根据这个原理制成的。
当u＜f时，成正立、放大的虚像。放大镜就是根据这个原理制成的。
【解答】解：从图中可以看出，凸透镜成的是正立、放大的虚像，所以此时物距应小于焦距。
因为凸透镜的焦距是8cm，所以图片到凸透镜的距离应小于8cm。
故选：B。
【点评】要解决此题，需要掌握凸透镜成像的规律。知道当物距小于焦距时，成正立、放大的虚像。
9．下列关于眼睛和眼镜的说法中不正确的是（ ）
A．眼睛里的晶状体相当于凸透镜
B．近视眼的折光能力太强
C．远视眼中的晶状体焦距变小
D．近视眼镜的镜片是凹透镜
【分析】要解答本题需掌握：①人眼的晶状体相当于凸透镜；
②近视眼和远视眼的形成是人用眼过度，晶状体的弹性减弱，不能自己调节曲度；
③近视眼的矫正：应戴凹透镜。
【解答】解：A、人眼的晶状体相当于凸透镜，视网膜相当于光屏。故本选项正确。
B、近视眼是晶状体曲度变厚，折光能力太强。故本选项正确。
C、远视眼是晶状体曲度变薄，折光能力太弱，因此远视眼中的晶状体焦距变大。故本选项错误。
D、由于近视眼的折光能力强，提前会聚，所以矫正近视应戴发散透镜，即凹透镜。故本选项正确。
故选：C。
【点评】本题主要考查学生对：远视眼、近视眼的成因，以及矫正的办法的了解和掌握，难度不大，属于基础知识，要求学生应熟练掌握。
10．关于近视眼和远视眼，下列说法中正确的是（ ）
A．近视眼产生的原因是晶状体折光能力太弱，或眼球太长，可以戴凹透镜矫正
B．近视眼产生的原因是晶状体折光能力太强，或眼球太长，可以戴凸透镜矫正
C．远视眼产生的原因是晶状体折光能力太弱，或眼球太短，可以戴凸透镜矫正
D．远视眼产生的原因是晶状体折光能力太强，或眼球太短，可以戴凸透镜矫正
【分析】解答本题需掌握：
远视眼的晶状体变薄，会聚能力减弱，像成在视网膜的后方。远视眼能看清远处的物体，不能看清近处的物体，要看清近处的物体需要戴凸透镜进行矫正。
近视眼的晶状体变厚，会聚能力增强，像成在视网膜的前方。近视眼能看清近处的物体，不能看清远处的物体，要看清远处的物体需要戴凹透镜进行矫正。
【解答】解：近视眼产生的原因是晶状体折光能力太强，像成在视网膜的前方，应佩戴发散透镜，使光线推迟会聚，故AB不符合题意。
远视眼的晶状体变薄，会聚能力减弱，像成在视网膜的后方，需要戴凸透镜进行矫正，故C符合题意，D不符合题意。
故选：C。
【点评】此题考查了近视眼和远视眼的成因和矫正方法，是中考的热点，属于易错题目。
二．填空题（共4小题）
11．凸透镜的镜片中央比边缘 厚 ，对光有 会聚 作用；凹透镜的镜片中央比边缘 薄 ，对光有 发散 作用。
【分析】（1）凸透镜是指中间比边缘厚的透镜，平行于主光轴的光线经凸透镜折射后会聚的点叫焦点，且是实焦点，凸透镜对光线有会聚作用；
（2）凹透镜是指中间比边缘薄的透镜，平行于主光轴的光线经凹透镜折射后折射光线的反向延长线会交于一点，叫做凹透镜的焦点，且是虚焦点，凹透镜对光线有发散作用。
【解答】解：凸透镜的镜片中央比边缘厚，对光有会聚作用；
凹透镜的镜片中央比边缘薄，对光有发散作用。
故答案为：厚；会聚；薄；发散。
【点评】本题考查了凸透镜和凹透镜的概念及两种透镜对光线的作用，内容较简单，属于基础知识的考查。
12．如图所示的四块玻璃制成的透镜中，属于凹透镜的是 a、c 。对透过的光线有会聚作用的透镜是 b、d （写字母）。
右图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F，并用直尺进行测量的情况，则凸透镜的焦距是 13.2 cm。
【分析】可以通过凸透镜与凹透镜在形状上与光学性质上的不同来确定答案。
焦距指的是焦点到光心的距离，确定光心所在的位置，即可确定凸透镜的焦距。
【解答】解：中央厚边缘薄的透镜为凸透镜，中央薄边缘厚的透镜为凹透镜。在a、b、c、d四个透镜中，中央薄边缘厚的透镜是a、c，故它们是凹透镜。中央厚边缘薄的透镜是b、d，故它们是凸透镜。
由于凸透镜对光线有会聚作用，所以对光线有会聚作用的是透镜b、d。
焦距指的是从焦点到光心的距离。在图中，焦点的位置已经确定，光心在凸透镜的中心上。由此可知该凸透镜的焦距为13.2厘米。
故答案为：a、c；b、d；13.2。
【点评】掌握住关于凸透镜与凹透镜的基础知识是解决此题的关键。
13． 平行 于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的焦点，凸透镜的焦点有 两 个，焦点到凸透镜中心的距离叫 焦距 。把光源放在凸透镜的 焦点 处，通过凸透镜后的光线会成为一束平行光线， 平行光源 就是根据这一原理制成的。右图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F，并用直尺进行测量的情况，则凸透镜的焦距是 13.2 cm。
【分析】（1）平行于凸透镜主光轴的光线经凸透镜后会聚在主光轴上的一点，该点叫焦点，根据凸透镜的两侧都可以形成这样的点，确定焦点的个数。
（2）过焦点的入射光线经凸透镜折射后平行于主光轴；
（3）焦距指的是焦点到光心的距离，确定光心所在的位置，即可确定凸透镜的焦距。
【解答】解：（1）平行于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这一点叫做凸透镜的焦点。对于一个凸透镜来讲，它的两侧都能形成这样的点，因此凸透镜有两个焦点。
（2）因为过焦点的入射光线经凸透镜折射后平行于主光轴，因此将光源放在凸透镜的焦点处，通过凸透镜后的光线会成为一束平行光线，则平行光源就是根据这一原理制成的。
（3）从图中可以看出，焦点的位置已知，光心在凸透镜的中心上。由此可知该凸透镜的焦距为13.2cm。
故答案为：平行；两；焦距；焦点；平行光源；13.2。
【点评】本题考查对主光轴、光心、焦点和焦距定义的理解以及凸透镜的用途，是一道基础题。
14．小红家购置了一辆小车，一次烈日下洗车，车身油漆上出现了不少黑点，像是烧焦了的痕迹，这是因为车身上残留的水滴相当于 凸透镜 ，对光线有 会聚 作用，使得水滴下的车身温度升高而失去光泽。
【分析】水珠的形状是中央厚边缘薄，相当于一个凸透镜，凸透镜对光线有会聚作用。
【解答】解：在阳光下的水滴好比一个小的凸透镜，把太阳光进行了会聚，同时也会聚了太阳光的能量，使得局部高温，从而伤害汽车的外表。
故答案为：凸透镜；会聚。
【点评】此题考查了凸透镜的光学性质：对光线有会聚作用。能够将水珠与凸透镜两者联系起来是解决此题的关键。
三．作图题（共2小题）
15．如图所示，一束光射向凸透镜经折射后射到一个平面镜上。请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。
【分析】（1）根据平行于主光轴的光线经凸透镜折射后折射光线通过焦点来作出入射光线；
（2）反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角来作；根据反射定律作出反射光线，反射光线与法线的夹角为反射角。
【解答】解：（1）经凸透镜的折射光线过焦点，则入射光线平行于主光轴；
（2）过平面镜的入射点垂直镜面作出法线，因为入射光线与镜面的夹角为30°，则入射角为：90°﹣30°＝60°，则反射角也为60°，根据反射角等于60°在法线右侧作出反射光线，并标出反射角；如图所示：
【点评】（1）凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；
（2）熟记反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，并会作图。
16．如图所示，请你根据近视眼的矫正方法，完成光路图。
【分析】近视眼是晶状体会聚能力增强，像呈在视网膜的前方，应佩戴凹透镜矫正。
【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上。如图所示：
【点评】本题主要考查学生对近视眼和远视眼的成因，以及矫正方法的理解和掌握，是中考的热点。
四．实验探究题（共2小题）
17．实验室有两个透镜，一个是凸透镜，一个是凹透镜。要区别哪一个是凸透镜，哪一个是凹透镜，不准用手摸镜子，也不能使用专门仪器，请你想一个方法区别这两个透镜。
【分析】分辨凸透镜和凹透镜有四种方法：
（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
（2）中间比边缘厚的是凸透镜；中间比边缘薄的是凹透镜。
（3）凸透镜能使物体成放大的像，凹透镜只能使物体成缩小的像。
（4）凸透镜能成实像，凹透镜只能成虚像。
【解答】答：阳光聚焦法：把透镜正对太阳光，上下移动透镜，能在地面上形成最小、最亮的光斑的是凸透镜，地面上有暗圈的是凹透镜。
放大镜法：透镜放在课本的文字上，透镜逐渐远离课本上的字，能起放大作用的是凸透镜，不能起到放大作用的是凹透镜。
成实像的方法：在教室里，在窗户和窗户对面的墙之间，透镜靠近墙，能在墙上成窗户倒立的实像的是凸透镜，不能成像的是凹透镜。
【点评】本题具有开放性，对学生的发散思维训练较好，需要学生综合了解凸透镜和凹透镜的特点才行。
18．（1）小强做光的色散实验，看到白光经三棱镜折射后，光屏上出现了红、橙、黄、绿、蓝、靛、紫彩色光带，产生了一个问题：红光、紫光对凸透镜的焦距是否相同？于是他分别用红光和紫光平行于同一个凸透镜的主光轴射入进行验证。
a．请你在图中画出红光、紫光经凸透镜折射后的光线（图中F1、F2两点表示焦点）
b．小强得到的结论是： 红光对凸透镜的焦距大，紫光对凸透镜的焦距小 。
（2）如图所示，小丽探究凸透镜成像规律。适当移动在光具座上的蜡烛和透镜的位置，在光屏上得到一个缩小的像；保持蜡烛和光屏的位置不变，使透镜向 蜡烛（左） 移动，在光屏上得到一个放大的像；然后，保持蜡烛和透镜现在的位置不变，将原来透镜更换为一个焦距较小的凸透镜做实验，使光屏向 凸透镜（左） 移动，得到了一个清晰的像，此时像的大小比更换透镜前变 小 。
【分析】（1）根据不同单色光的折射角不同来判断折射光线射出的情况，偏折程度大的焦距小。
（2）根据凸透镜的成像规律或成实像时“物近像远像变大”的特点，结合题意来确定物距和像距的关系。
【解答】解：（1）a、由光的色散现象可知，不同的单色光通过棱镜时的偏折程度不同。凸透镜可以看作是由两个三棱镜组成的，红光的偏折程度最小，所以折射光线指向F2；紫光的偏折程度最大，所以折射光指向F1。
b、根据光路图可知：红光的偏折程度小，所以焦距大；紫光的偏折程度大，所以焦距小。
（2）根据凸透镜成像的规律及成实像时“物近像远像变大”的特点，要想在光屏上得到一个放大的像，物体应该离透镜近些，光屏离透镜远些，所以透镜应向蜡烛移动。
若保持蜡烛和透镜的位置不变，将原来透镜更换为一个焦距较小的凸透镜，则焦距小的透镜会聚能力强，光屏应该向透镜移动，这样像的大小比更换透镜前要小一些。
故答案为：
（1）a、
b、红光对凸透镜的焦距大，紫光对凸透镜的焦距小。
（2）蜡烛（左），凸透镜（左），小。
【点评】物距大于焦距时，凸透镜成倒立的实像，并且物近像远像变大。物体在二倍焦距上，像也在二倍焦距上，并且像与物等大。利用这一规律做题，有时会比套用“凸透镜的成像规律”简单得多。
