光的折射 透镜单元复习-透镜成像规律知识梳理学案（PDF版含答案）

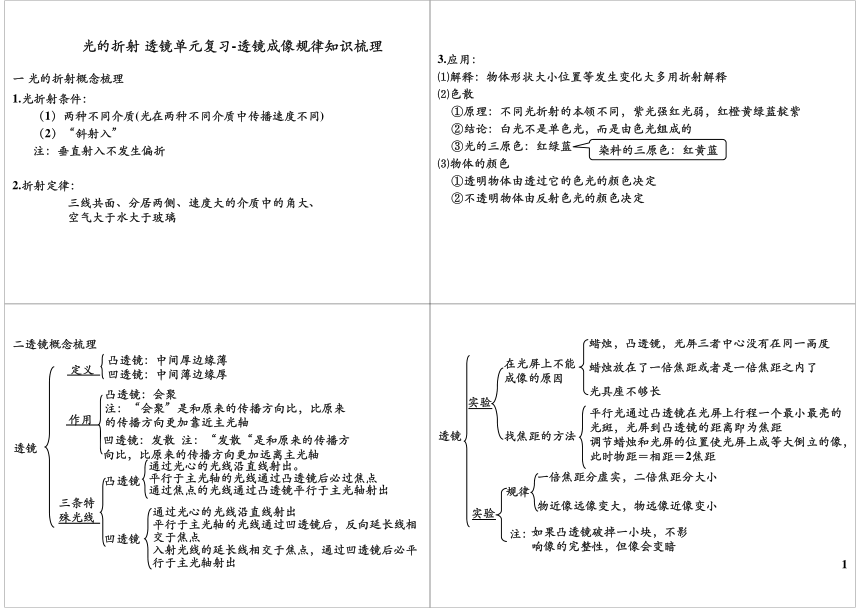

一光的折射概念梳理
1.光折射条件：
（1）两种不同介质(光在两种不同介质中传播速度不同)
（2）“斜射入”
注：垂直射入不发生偏折
2.折射定律：
三线共面、分居两侧、速度大的介质中的角大、
空气大于水大于玻璃
光的折射透镜单元复习-透镜成像规律知识梳理
3.应用：
⑴解释：物体形状大小位置等发生变化大多用折射解释
⑵色散
①原理：不同光折射的本领不同，紫光强红光弱，红橙黄绿蓝靛紫
②结论：白光不是单色光，而是由色光组成的
③光的三原色：红绿蓝
⑶物体的颜色
①透明物体由透过它的色光的颜色决定
②不透明物体由反射色光的颜色决定
染料的三原色：红黄蓝
透镜
凸透镜：中间厚边缘薄
凹透镜：中间薄边缘厚定义
作用
凸透镜：会聚
注：“会聚”是和原来的传播方向比，比原来
的传播方向更加靠近主光轴
凹透镜：发散 注：“发散“是和原来的传播方
向比，比原来的传播方向更加远离主光轴
二透镜概念梳理
三条特
殊光线
凸透镜
凹透镜
通过光心的光线沿直线射出。
平行于主光轴的光线通过凸透镜后必过焦点
通过焦点的光线通过凸透镜平行于主光轴射出
通过光心的光线沿直线射出
平行于主光轴的光线通过凹透镜后，反向延长线相
交于焦点
入射光线的延长线相交于焦点，通过凹透镜后必平
行于主光轴射出
透镜
在光屏上不能
成像的原因
找焦距的方法
蜡烛，凸透镜，光屏三者中心没有在同一高度
蜡烛放在了一倍焦距或者是一倍焦距之内了
光具座不够长
平行光通过凸透镜在光屏上行程一个最小最亮的
光斑，光屏到凸透镜的距离即为焦距
调节蜡烛和光屏的位置使光屏上成等大倒立的像，
此时物距＝相距＝2焦距
实验
规律
一倍焦距分虚实，二倍焦距分大小
物近像远像变大，物远像近像变小
如果凸透镜破掉一小块，不影
响像的完整性，但像会变暗
实验
注：
1

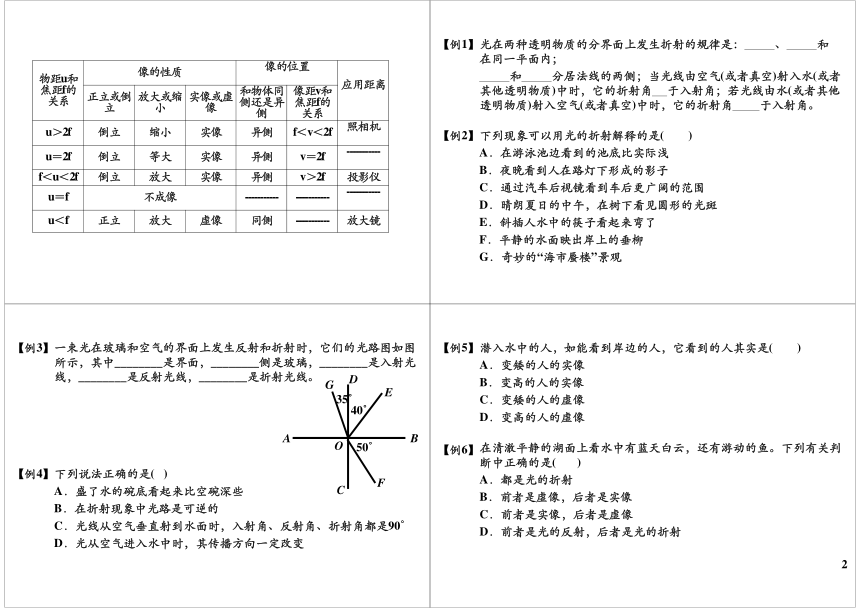

物距u和
焦距f的
关系
像的性质 像的位置
应用距离
正立或倒
立
放大或缩
小
实像或虚
像
和物体同
侧还是异
侧
像距v和
焦距f的
关系
u＞2f 倒立 缩小 实像 异侧 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 异侧 v＝2f -----------
f＜u＜2f 倒立 放大 实像 异侧 v＞2f 投影仪
u＝f 不成像 ----------- ----------- -----------
u＜f 正立 放大 虚像 同侧 ----------- 放大镜
【例1】光在两种透明物质的分界面上发生折射的规律是： 、 和
在同一平面内；
和 分居法线的两侧；当光线由空气(或者真空)射入水(或者
其他透明物质)中时，它的折射角 于入射角；若光线由水(或者其他
透明物质)射入空气(或者真空)中时，它的折射角 于入射角。
【例2】下列现象可以用光的折射解释的是( )
A．在游泳池边看到的池底比实际浅
B．夜晚看到人在路灯下形成的影子
C．通过汽车后视镜看到车后更广阔的范围
D．晴朗夏日的中午，在树下看见圆形的光斑
E．斜插人水中的筷子看起来弯了
F．平静的水面映出岸上的垂柳
G．奇妙的“海市蜃楼”景观
【例3】一束光在玻璃和空气的界面上发生反射和折射时，它们的光路图如图
所示，其中________是界面，________侧是玻璃，________是入射光
线，________是反射光线，________是折射光线。
35°
BA
C F
O
G E
D
50°
40°
【例4】下列说法正确的是( )
A．盛了水的碗底看起来比空碗深些
B．在折射现象中光路是可逆的
C．光线从空气垂直射到水面时，入射角、反射角、折射角都是90°
D．光从空气进入水中时，其传播方向一定改变
【例5】潜入水中的人，如能看到岸边的人，它看到的人其实是( )
A．变矮的人的实像
B．变高的人的实像
C．变矮的人的虚像
D．变高的人的虚像
【例6】在清澈平静的湖面上看水中有蓝天白云，还有游动的鱼。下列有关判
断中正确的是( )
A．都是光的折射
B．前者是虚像，后者是实像
C．前者是实像，后者是虚像
D．前者是光的反射，后者是光的折射
2
【例7】假设地球表面不存在大气层，那么人们观察到的日出时刻与实际存在
大气层的情况相比( )
A．将延后
B．将提前
C．在某些地区将提前，在另一些地区将延后
D．不变
【例8】人眼在A处看见河里B处有一白色鹅卵石，若从A处用激光能照射到白
色鹅卵石上，应瞄准( )
A．B的正上方
B．B处
C．B的正下方
D．B的右方
A
B
【例9】将筷子竖直插入装水的玻璃杯内，从俯视图中的P点沿水平方向看到
的应该是下面哪个图中的情形？
筷子
玻璃杯
P
俯视图
A B C D
【例10】光的色散实验说明了白光是 ________光，红光和蓝光混合成的颜色与
红、蓝颜料混合成的颜色 ______(填“相同”或“不相同”)。光的三
原色是_________ 。
【例11】（多选）一根塑料管，竖直插入水中，水中部分占全长的1/2，设水
上部分长为a，水中部分长为b，则( )
A．在水面外斜上方看， a＞b B．在水面外斜上方看， a＝b
C．在水中沿斜上方看， a＝b D．在水中沿斜上方看， a＞b
【例12】一群少先队员，带黄色安全帽、系红领巾、穿白上衣、浅蓝色运动裤，
在舞台上表演节目。用红色追光灯照射他们，观众看到的是( )
A．黄帽、红领巾、白上衣、蓝裤
B．上衣、红领巾均为红色，帽、裤均为黑色
C．黄帽、红领巾、白上衣、红裤
D．4种都为红
3
【例13】在研究凸透镜成像规律的实验中，当蜡烛距凸透镜20cm时，在光屏
上成缩小的实像．则凸透镜的焦距可能是（ ）
A．5cm B．10cm C．15cm D．20cm
【例14】张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规
律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的
像．下列说法正确的是（ ）
A．凸透镜的焦距是40cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏
上成清晰的像
【例15】在“探究凸透镜成像规律”的实验中，蜡烛距凸透镜
36cm 时，在凸透镜另一侧18cm 处的光屏上得到清晰缩
小的像，当蜡烛距凸透镜18cm 时，它的像一定是（ ）
A．像距为36cm，且成缩小的实像
B．像距为36cm，且成放大的实像
C．像距为18cm，且成缩小的实像
D．像距为18cm，且成放大的虚像
