光的折射透镜单元复习-透镜成像规律常考题型

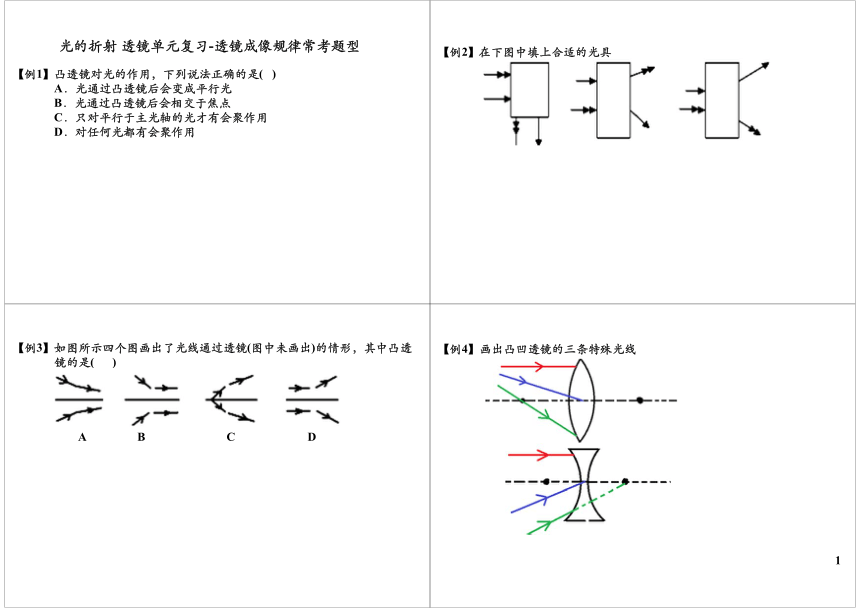

【例1】凸透镜对光的作用，下列说法正确的是( )
A．光通过凸透镜后会变成平行光
B．光通过凸透镜后会相交于焦点
C．只对平行于主光轴的光才有会聚作用
D．对任何光都有会聚作用
【例2】在下图中填上合适的光具
【例3】如图所示四个图画出了光线通过透镜(图中未画出)的情形，其中凸透
镜的是( )
A B C D
【例4】画出凸凹透镜的三条特殊光线
1

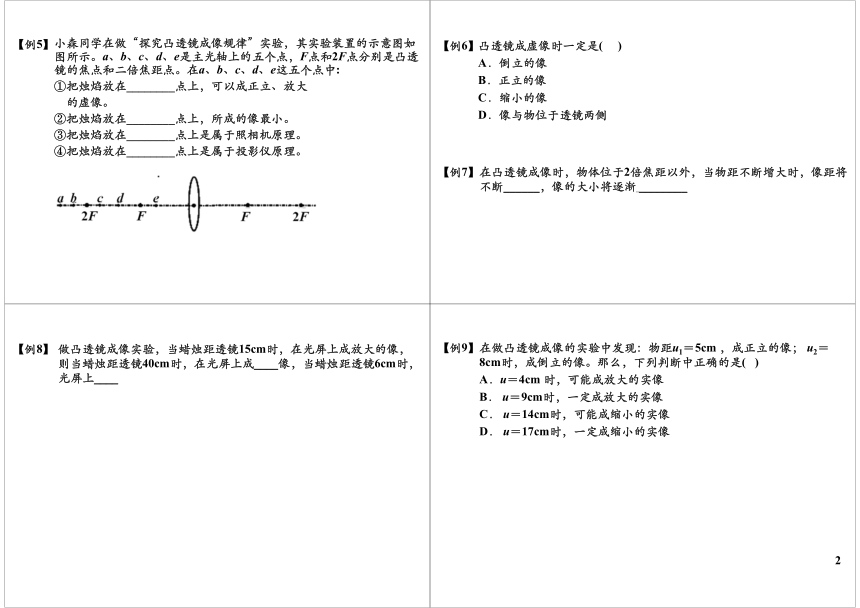

【例5】小森同学在做“探究凸透镜成像规律”实验，其实验装置的示意图如
图所示。a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透
镜的焦点和二倍焦距点。在a、b、c、d、e这五个点中:
①把烛焰放在________点上，可以成正立、放大
的虚像。
②把烛焰放在________点上，所成的像最小。
③把烛焰放在________点上是属于照相机原理。
④把烛焰放在________点上是属于投影仪原理。
【例6】凸透镜成虚像时一定是( )
A．倒立的像
B．正立的像
C．缩小的像
D．像与物位于透镜两侧
【例7】在凸透镜成像时，物体位于2倍焦距以外，当物距不断增大时，像距将
不断______，像的大小将逐渐 ________
【例8】做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，
则当蜡烛距透镜40cm时，在光屏上成____像，当蜡烛距透镜6cm时，
光屏上____
【例9】在做凸透镜成像的实验中发现：物距u1＝5cm ，成正立的像； u2＝
8cm时，成倒立的像。那么，下列判断中正确的是( )
A．u＝4cm 时，可能成放大的实像
B． u＝9cm时，一定成放大的实像
C． u＝14cm时，可能成缩小的实像
D． u＝17cm时，一定成缩小的实像
2
【例10】 大庆)小宇在透明的玻璃板上用黑色画笔画了个手表盘，如图甲
所示。把这个玻璃板放在透镜的左侧位置，并用平行光源对着玻璃板
上的表盘照射，如图乙所示，移动光屏直到在屏上成清晰像为止，此
时表盘在光屏上所成的像是图丙中的( )
A．A
B．B
C．C
D．D
【例11】在做“探究凸透镜成像规律”的实验时，小明同学不小心将凸透镜边
缘损坏了一小部分，在物距不发生改变的情况下，烛焰在光屏上所成
的像的情况是( )
A．像的大小不变，清晰度不变
B．像的大小不变，但亮度变暗
C．像消失了
D．像的效果要受影响，恰缺凸透镜损坏的那部分像
【例12】如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的
像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。
【例13】如右图，物体AB经凸透镜所成的像为．若将透镜
的下半部遮住，则( )
A．像的部分消失 B．像的部分消失
C．不能成像 D．仍能成像，但像变暗了
3
【例14】在凸透镜主轴上的一物点P，物距大于焦距，如果沿直径对称切除透
镜很小部分，如图所示，再把上、下两半截透镜向原主轴位置合拢，
则成像情况与原来相比( )
A．相同
B．成两个像，上半截透镜A成像点上移，下半截透镜B成像点下移
C．成两个像，上半截透镜A成像点下移，下半截透镜B成像点上移
D．不能成像
【例15】在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具
座上的位置如图所示．
⑴其中明显还需要调整的是________。调整后恰好能从光屏上观察
到倒立、________ (选填“缩小”或“放大”)实像，该成像特点可
作为_________的原理(选填“照相机”或“电影放映机”)。
⑵此时，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透
镜。结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸
透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像。
由此可见，这只眼镜是 _______(填“凸”或“凹”)透镜，戴这种
眼镜人的眼睛的缺陷是__________(选填“近视”或“远视”)。
【例16】在探究凸透镜成像的实验中，
⑴让凸透镜正对着太阳，得到图甲所示的光路图，由图可知，凸透
镜对光线有________作用，该凸透镜的焦距为_______cm；
⑵利用图乙装置进行以下操作：①如果烛焰在光屏上的像偏高，
应将光屏向 ______(选填“上”或“下”)调节；
【例16】⑵利用图乙装置进行以下操作：
①如果烛焰在光屏上的像偏高，应将光屏向 ______(选填“上”或
“下”)调节；
②当烛焰距凸透镜30cm时，移动光屏，可以在光屏上得到一个清
晰的倒立、______(选填“放大”或“缩小”)的实像，在照相机
和投影仪中，成像情况与此类似的是________；
③将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接
收不到清晰的像，这时应从__________ 侧透过凸透镜直接观察
(选填“左”或“右”)。
