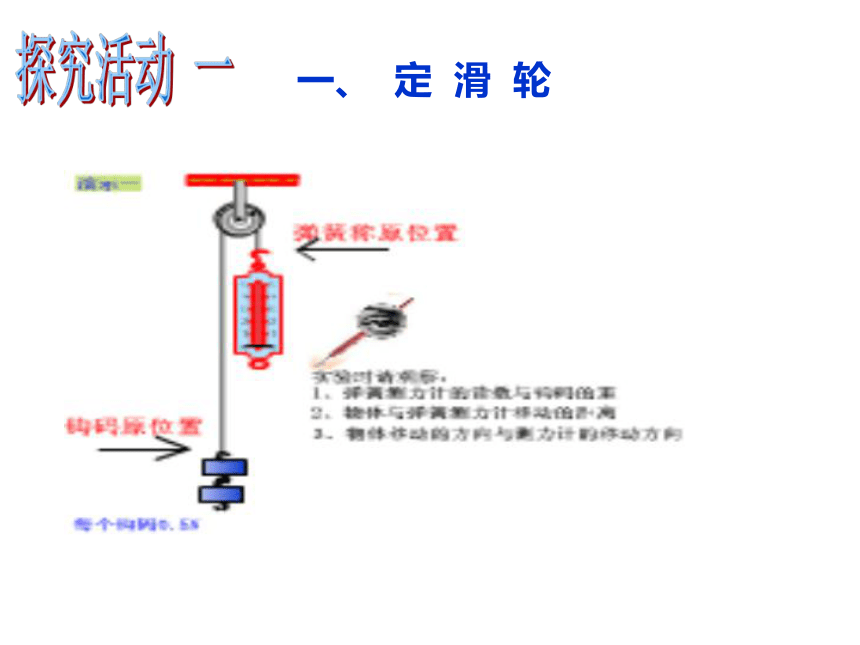

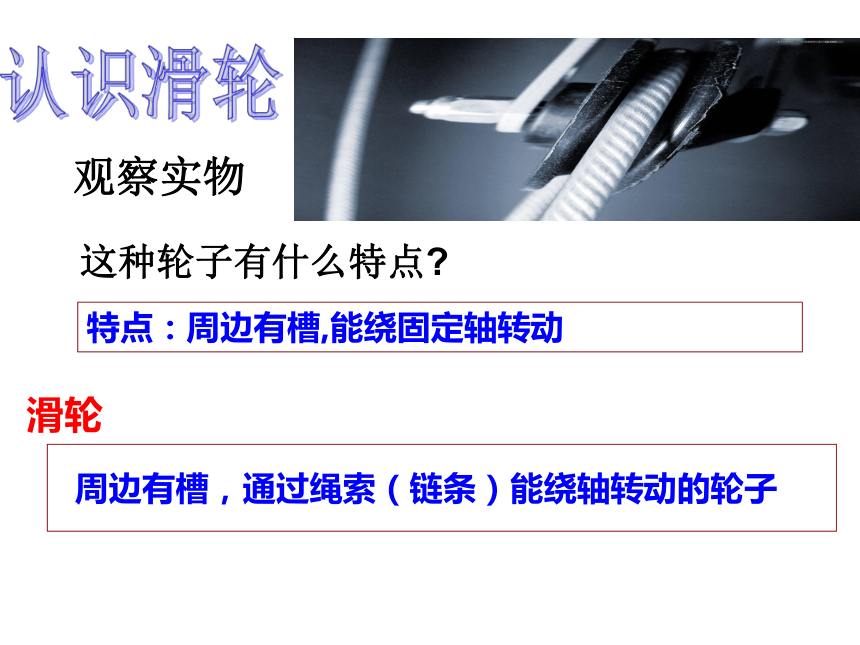

课件35张PPT。 12.2 滑轮有什么科学道理生活中的滑轮生活中的滑轮认识滑轮观察实物特点：周边有槽,能绕固定轴转动这种轮子有什么特点?滑轮 周边有槽，通过绳索（链条）能绕轴转动的轮子定滑轮动滑轮滑轮的轴固定不动滑轮的轴随重物移动滑轮的分类一、 定 滑 轮探究活动 一 结论：使用定滑轮不省＿＿＿＿，

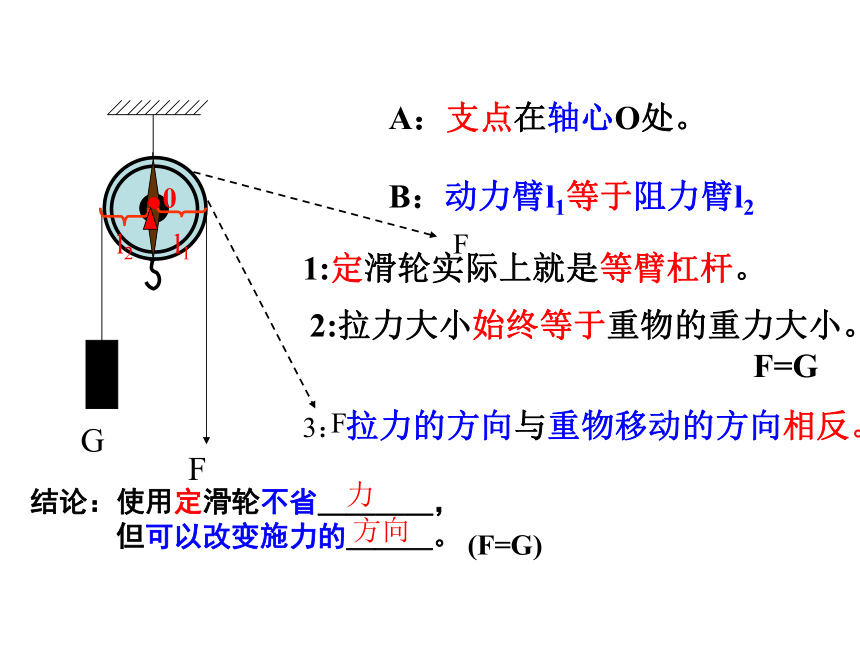

但可以改变施力的＿＿＿。力方向A：支点在轴心O处。
.0B：动力臂l1等于阻力臂l2
1:定滑轮实际上就是等臂杠杆。2:拉力大小始终等于重物的重力大小。

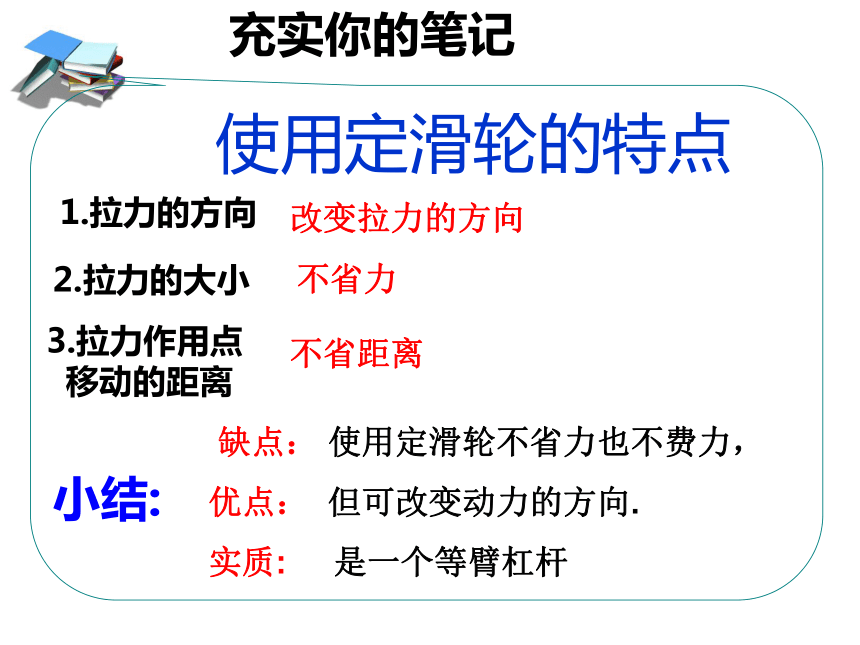

F=G3：拉力的方向与重物移动的方向相反。(F=G)使用定滑轮的特点1.拉力的方向2.拉力的大小3.拉力作用点
移动的距离改变拉力的方向不省力不省距离小结: 缺点： 使用定滑轮不省力也不费力，
优点： 但可改变动力的方向.

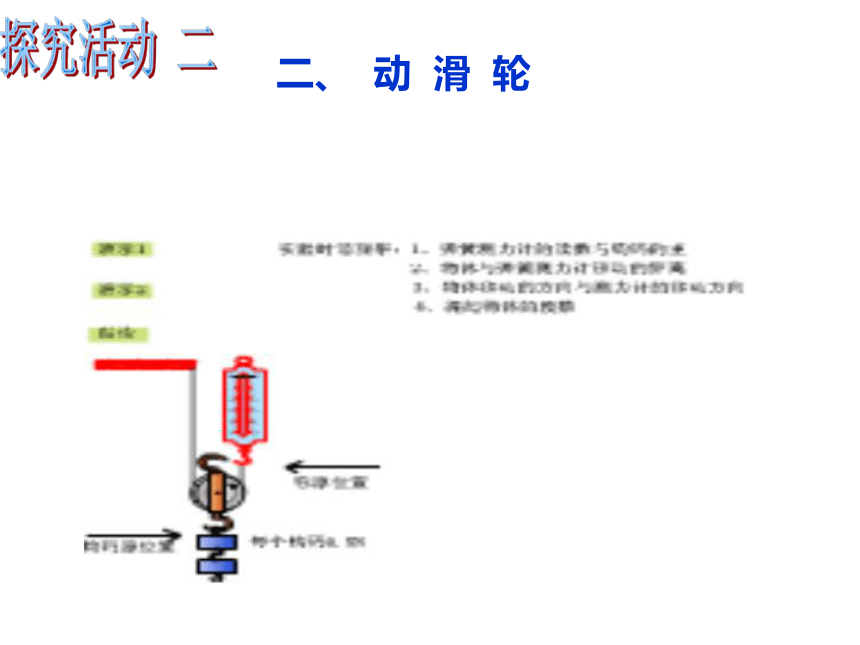

实质: 是一个等臂杠杆充实你的笔记二、 动 滑 轮探究活动 二结论：使用动滑轮可以＿＿＿＿，

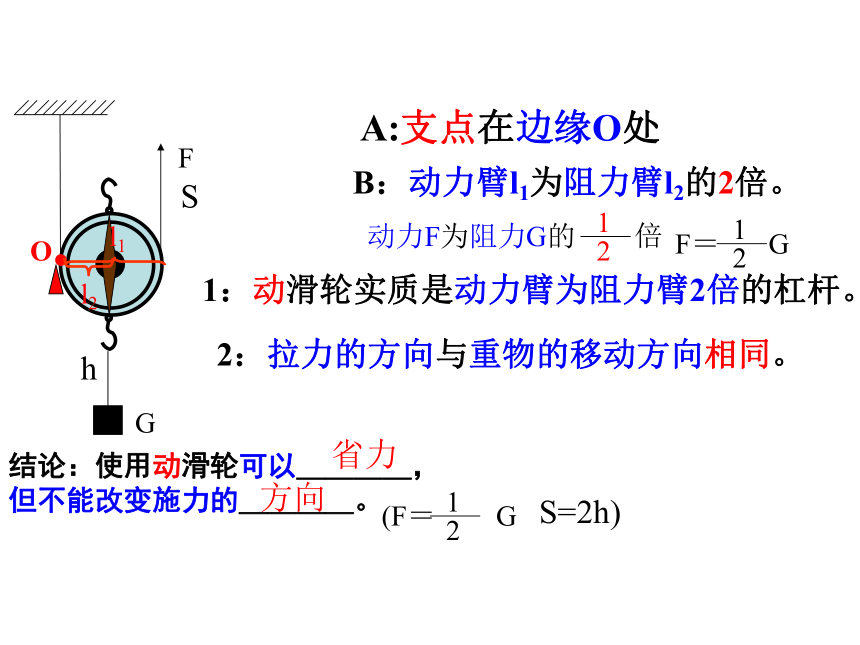

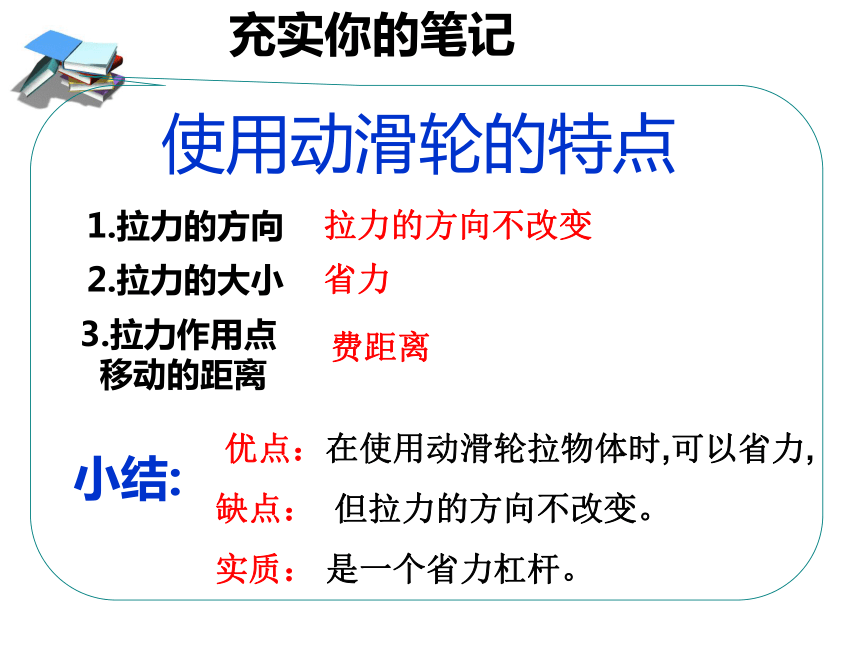

但不能改变施力的＿＿＿＿。省力方向A:支点在边缘O处l2B：动力臂l1为阻力臂l2的2倍。1：动滑轮实质是动力臂为阻力臂2倍的杠杆。2：拉力的方向与重物的移动方向相同。ShS=2h)使用动滑轮的特点1.拉力的方向2.拉力的大小3.拉力作用点
移动的距离拉力的方向不改变省力费距离小结: 优点：在使用动滑轮拉物体时,可以省力,
缺点： 但拉力的方向不改变。
实质： 是一个省力杠杆。充实你的笔记思考 1：1.使用动滑轮能省多少力?当不计动滑轮与绳的摩擦时,可以省一半的力。(F =—G)
2.使用动滑轮要多费多少距离?拉力作用点移动的距离比重物移动的距离要多一倍。12 定滑轮虽然能改变力的方向，使我们工作方便，但不能省力；而动滑轮虽然能省一半力，但不能改变力的方向，使用时经常感觉不便。
怎样才能既省力，又能改变力的方向呢？ 思考 2：三、滑轮组——绕线探究活动三三、滑轮组———特点探究活动 四三、滑轮组———绳子的股数三、滑轮组———力 的 关 系1.不计摩擦、绳重时：2.不计摩擦、绳重和动滑轮的自重时：F = G物 / 4F = G物 /5F=G物 / nG物G物 1.有几段绳子与动滑轮相连，n就为几；
2. s=nh
重物上升h高度，绳子自由端要移动nh距离1nF=——G物（不计摩擦、绳重和动滑轮重）F=——(G物+G动)（不计摩擦、绳重）1n充实你的笔记3.力的关系G物G物G物G物n=n=n=n=n=n=F= F= F= F= F= F= F= F= F= F= F= F= 不计摩擦、绳重和动滑轮的自重时不计摩擦、绳重时(动滑轮的自重为G动)：152324G物G物 /2G物 /2G物 /3G物 /5G物 /4轮轴和斜面是日常生活中的简单机械 一、轮轴 1.由（外围的）轮和（中间的）轴组成的能绕轴心转动的简单机械叫轮轴。二、轮轴原理 2.轮轴是杠杆类的简单机械，可以把它看成不等臂杠杆。二、轮轴的原理a.动力臂为轮半径R，b.阻力臂为轴半径r。轮轴：是变形杠杆，动力作用在轮上
可省力。平衡时有F1R==F2r 三、轮轴应用斜面:（供轮椅通行的斜坡、盘山公路、螺丝）斜面省力,并且斜面越长越省力。１．定滑轮：（1）使用特点：可以改变力的方向，不省力也不费力； 不省距离也不费距离．（2）实质：是一个等臂杠杆．２．动滑轮：（1）使用特点：能省一半力，但不改变力的方向；
要多移动一倍距离．（2）实质：动力臂是阻力臂二倍的杠杆．３．滑轮组（2）使用优点：既可省力，又可改变力的方向；
但费距离．（3）公式：Ｆ＝Ｇ总／n＝（Ｇ物＋Ｇ动滑轮）／n
（不计滑轮摩擦） （1） s＝nh 小结G/4G/5练 习1.根据绕线确定F与G的大小关系（不计摩擦、绳重和动滑轮重）FFF=1/2GF=1/3G绳子的绕法：当n为偶数时，绳子的起端（或末端）在定滑轮上；当n为奇数时，绳子的起端（或末端）在动滑轮上。练 习2.根据F与G的大小关系画出绕线3.下图是滑轮的组合中，确定F与G的大小关系？（不计摩擦、绳重和动滑轮重）练 习F=1/2GF=GF=1/3GF=1/2G4. 用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。（不计动滑轮、绳重和摩擦） 5.在图6中画出使用滑轮组提起物体时最省力的绕绳方法 FF6.小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？7.用右下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1. 5m时，重物升高 0.5m,请你在图中画出绳子绕法。n=s/h=1.5m/0.5m=3Fn=G/F=1000N/300N=3.3巩固练习：8：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）9: 如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）1001005010:如图所示的四个滑轮组中，图＿＿＿可省一半力，图＿＿＿最费力，图＿＿＿＿和图＿＿＿＿用力大小一样。( b )( c )
