【百日冲刺】2019中考物理专练18-简单电路

中小学教育资源及组卷应用平台

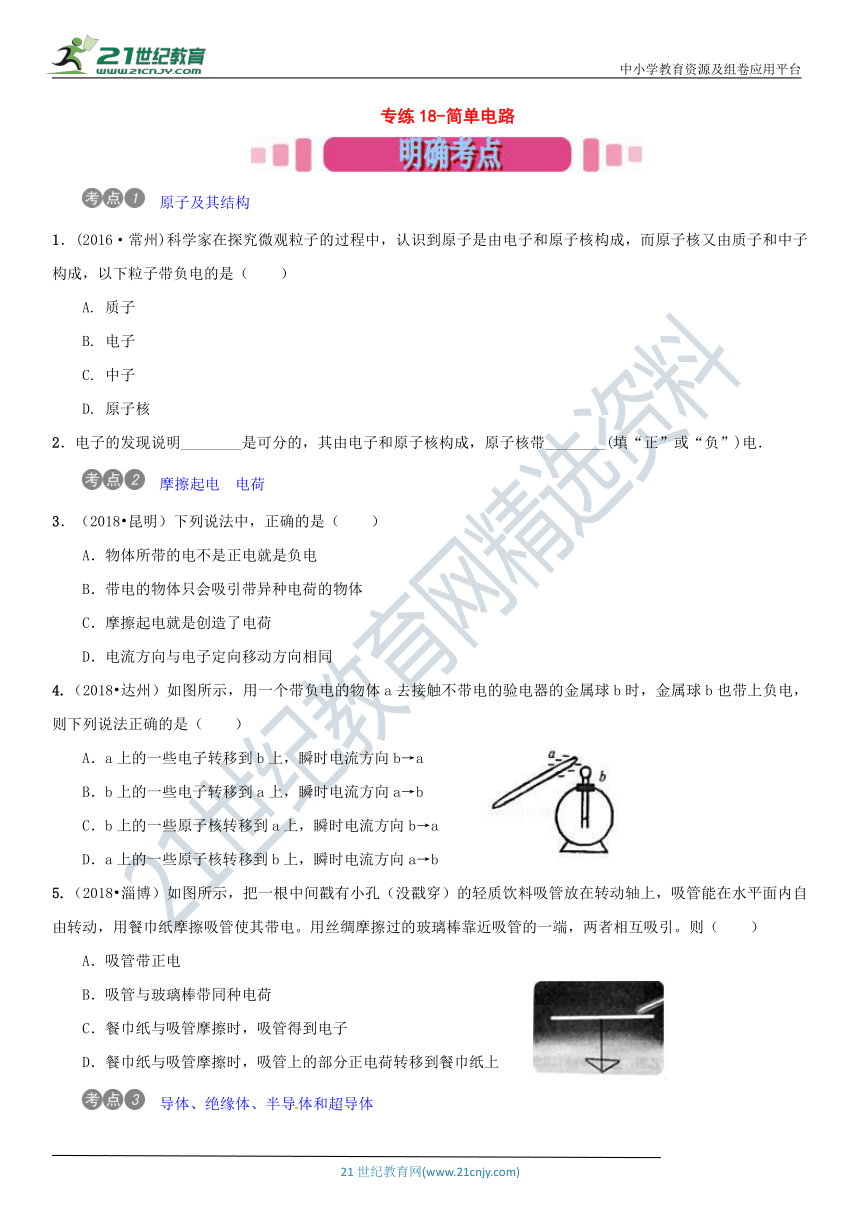

专练18-简单电路

　原子及其结构
1．(2016·常州)科学家在探究微观粒子的过程中，认识到原子是由电子和原子核构成，而原子核又由质子和中子构成，以下粒子带负电的是（　　）
A. 质子
B. 电子
C. 中子
D. 原子核
2．电子的发现说明________是可分的，其由电子和原子核构成，原子核带________(填“正”或“负”)电．
　摩擦起电　电荷
3．（2018?昆明）下列说法中，正确的是（　　）
A．物体所带的电不是正电就是负电
B．带电的物体只会吸引带异种电荷的物体
C．摩擦起电就是创造了电荷
D．电流方向与电子定向移动方向相同
4.（2018?达州）如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是（　　）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些原子核转移到a上，瞬时电流方向b→a
D．a上的一些原子核转移到b上，瞬时电流方向a→b
5.（2018?淄博）如图所示，把一根中间戳有小孔（没戳穿）的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。用丝绸摩擦过的玻璃棒靠近吸管的一端，两者相互吸引。则（　　）
A．吸管带正电
B．吸管与玻璃棒带同种电荷
C．餐巾纸与吸管摩擦时，吸管得到电子
D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上
　导体、绝缘体、半导体和超导体

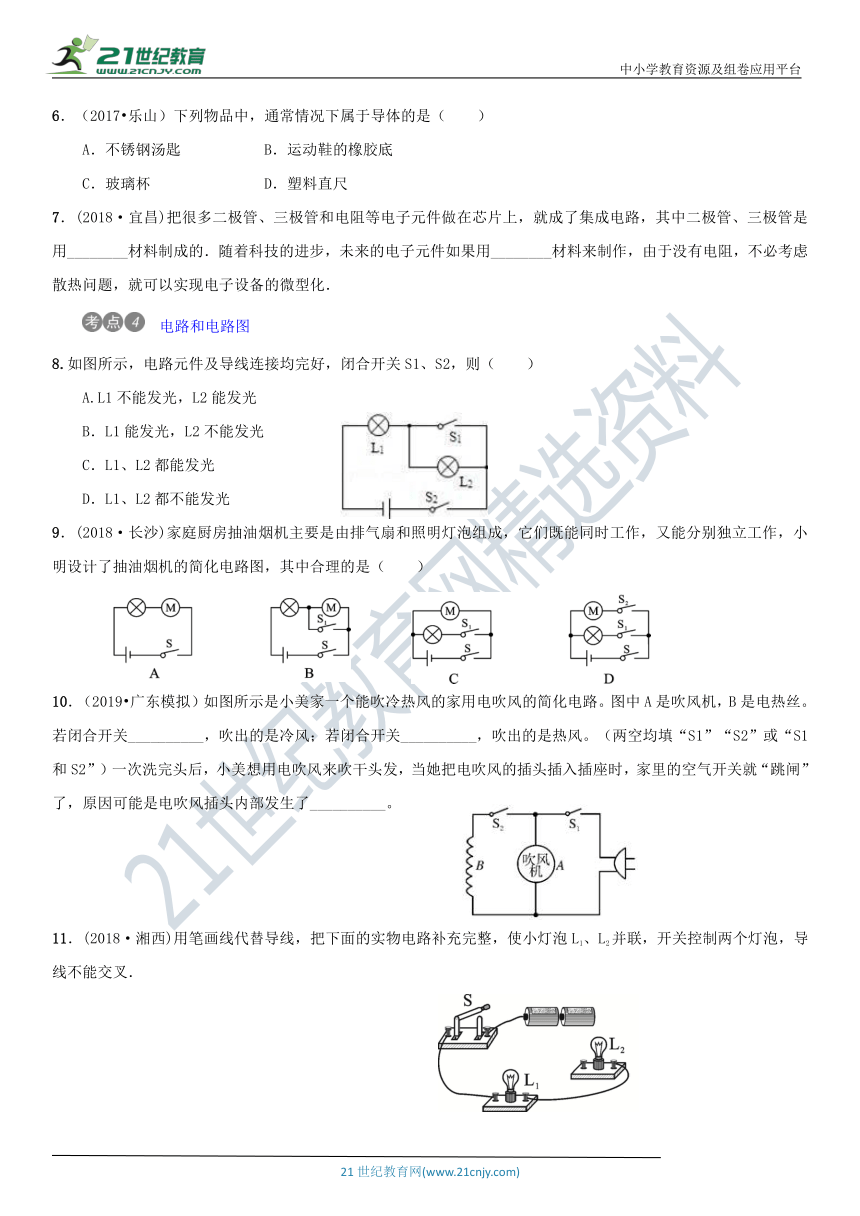

6．（2017?乐山）下列物品中，通常情况下属于导体的是（　　）
A．不锈钢汤匙 B．运动鞋的橡胶底
C．玻璃杯 D．塑料直尺
7．(2018·宜昌)把很多二极管、三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用________材料制成的．随着科技的进步，未来的电子元件如果用________材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．
　电路和电路图
8.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（　　）
A.L1不能发光，L2能发光
B．L1能发光，L2不能发光
C．L1、L2都能发光
D．L1、L2都不能发光
9．(2018·长沙)家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是（　　）



10．（2019?广东模拟）如图所示是小美家一个能吹冷热风的家用电吹风的简化电路。图中A是吹风机，B是电热丝。若闭合开关__________，吹出的是冷风；若闭合开关__________，吹出的是热风。（两空均填“S1”“S2”或“S1和S2”）一次洗完头后，小美想用电吹风来吹干头发，当她把电吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电吹风插头内部发生了__________。



11．(2018·湘西)用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉．

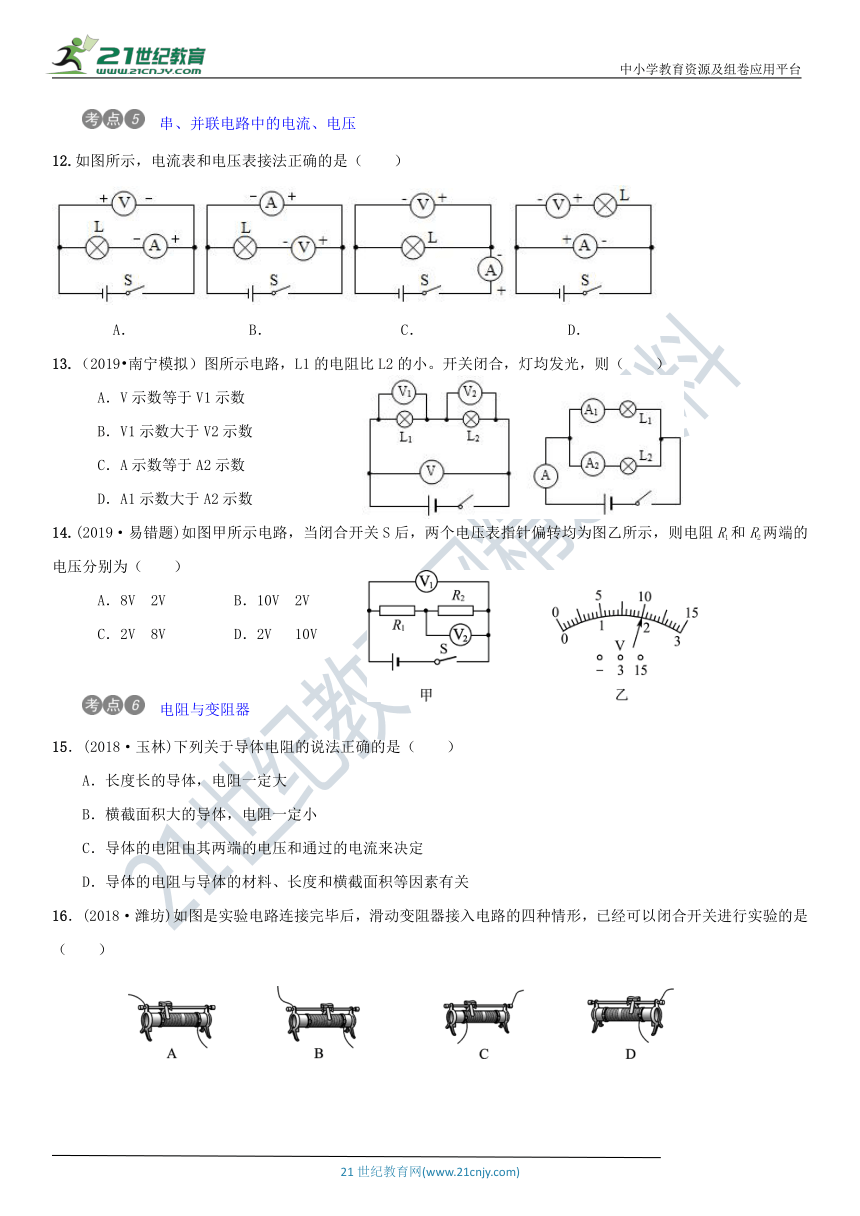

　串、并联电路中的电流、电压
12.如图所示，电流表和电压表接法正确的是（　　）

B． C． D．
13.（2019?南宁模拟）图所示电路，L1的电阻比L2的小。开关闭合，灯均发光，则（　　）
A．V示数等于V1示数
B．V1示数大于V2示数
C．A示数等于A2示数
D．A1示数大于A2示数
14.(2019·易错题)如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．8V 2V B．10V 2V
C．2V 8V D．2V 10V

　电阻与变阻器
15．(2018·玉林)下列关于导体电阻的说法正确的是（　　）
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
16．(2018·潍坊)如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）

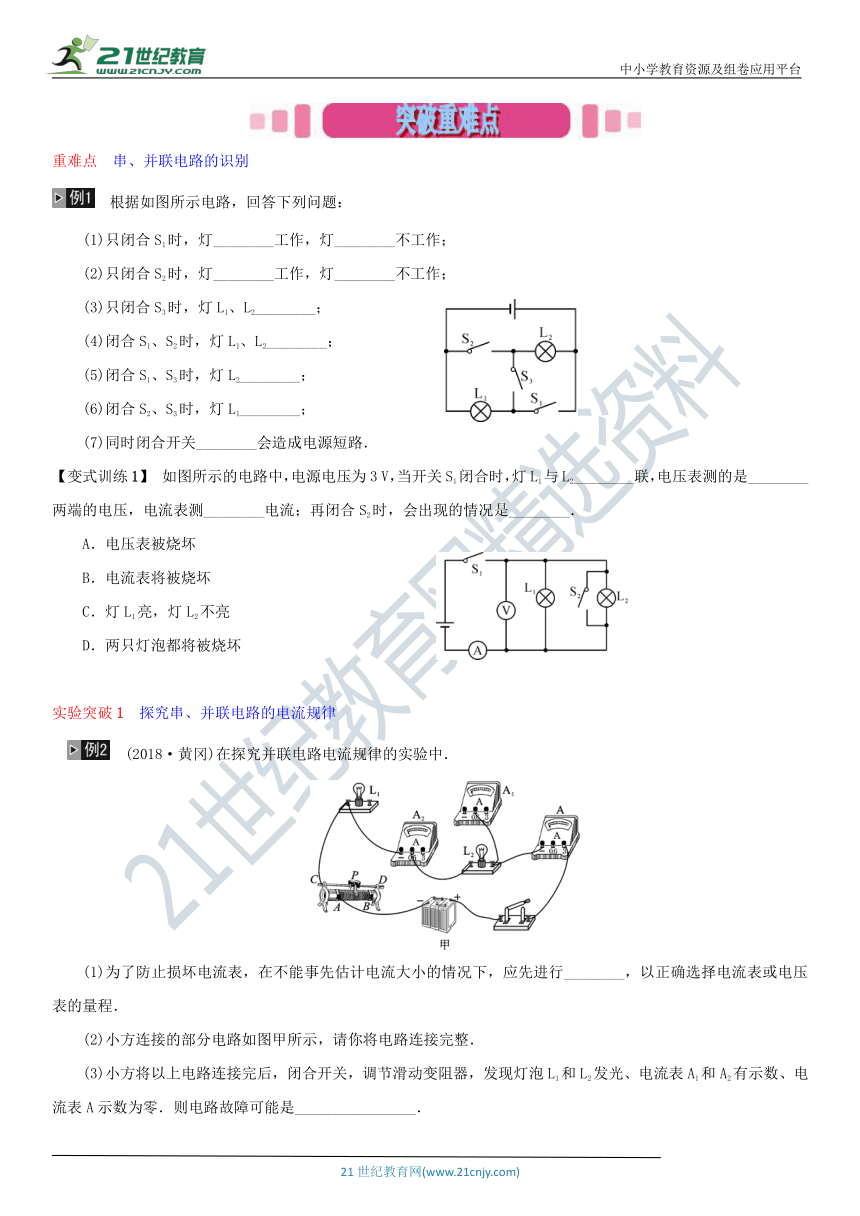

重难点　串、并联电路的识别
根据如图所示电路，回答下列问题：
(1)只闭合S1时，灯________工作，灯________不工作；
(2)只闭合S2时，灯________工作，灯________不工作；
(3)只闭合S3时，灯L1、L2________；
(4)闭合S1、S2时，灯L1、L2________；
(5)闭合S1、S3时，灯L2________；
(6)闭合S2、S3时，灯L1________；
(7)同时闭合开关________会造成电源短路．
【变式训练1】　如图所示的电路中，电源电压为3 V，当开关S1闭合时，灯L1与L2________联，电压表测的是________两端的电压，电流表测________电流；再闭合S2时，会出现的情况是________．
A．电压表被烧坏
B．电流表将被烧坏
C．灯L1亮，灯L2不亮
D．两只灯泡都将被烧坏

实验突破1　探究串、并联电路的电流规律
　　(2018·黄冈)在探究并联电路电流规律的实验中．

(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电压表的量程．
(2)小方连接的部分电路如图甲所示，请你将电路连接完整．
(3)小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是________________．

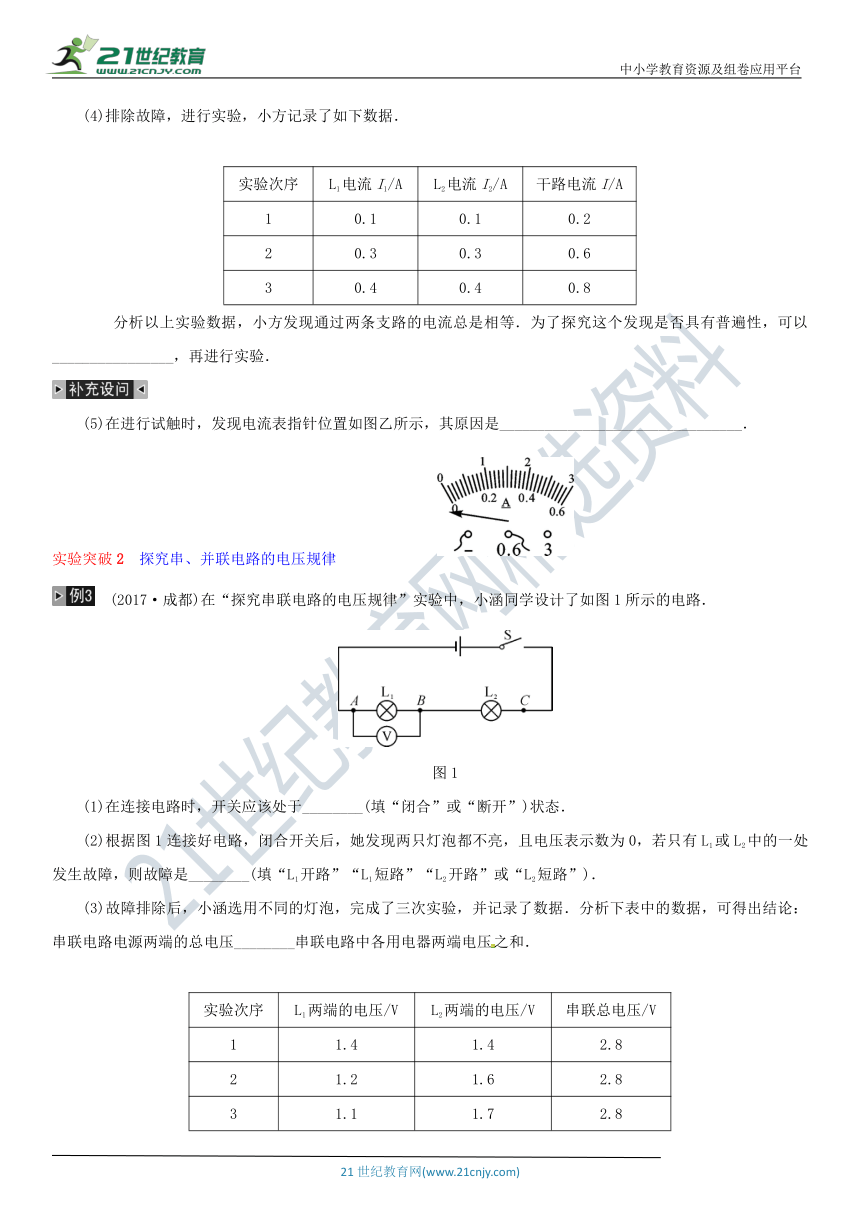

(4)排除故障，进行实验，小方记录了如下数据．

实验次序 L1电流I1/A L2电流I2/A 干路电流I/A
1 0.1 0.1 0.2
2 0.3 0.3 0.6
3 0.4 0.4 0.8
　　分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以________________，再进行实验．

(5)在进行试触时，发现电流表指针位置如图乙所示，其原因是________________________________．

乙

实验突破2　探究串、并联电路的电压规律
　(2017·成都)在“探究串联电路的电压规律”实验中，小涵同学设计了如图1所示的电路．

图1
(1)在连接电路时，开关应该处于________(填“闭合”或“断开”)状态．
(2)根据图1连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是________(填“L1开路”“L1短路”“L2开路”或“L2短路”)．
(3)故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出结论：串联电路电源两端的总电压________串联电路中各用电器两端电压之和．

实验次序 L1两端的电压/V L2两端的电压/V 串联总电压/V
1 1.4 1.4 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8

(4)测完L1两端电压后，小军再测L2两端电压，他保持B接线柱不动，只是把电压表连接到A接线柱的导线改接到C处，则会出现的现象是____________________．
(5)已知电源电压为3 V，小星进行实验时发现，当开关S闭合后，两灯均不亮．他用电压表分别测A、C和A、B两点间的电压，发现两次电压表示数均为3 V，由此判定灯________(填“L1”或“L2”)断路，若用电压表测B、C两点间的电压，示数为________V.
(6)小星对实验考试中采用一个电压表反复拆装测各小灯泡的电压的电路进行了如下改进，请将图2中的器材连接起来．要求：灯泡L1和L2串联，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压．在图中用铅笔画线表示导线画出连接方法，然后在虚线框内画出电路图．

　
图2
实验突破3　探究影响导体电阻大小的因素
　　(2018·娄底)某学习小组在探讨影响导体电阻大小的因素时，找资料发现在导体材料和粗细相同时，其电阻大小与长度成正比，即可以用下述表达式表示：R＝kx，其中k为比例常数，x为导体的长度，于是他们用下面的器材：电压不变的电源、开关、粗细均匀的镍铬合金丝、电压表等及图甲所示电路来探究此问题，图甲中AB为镍铬合金丝，P为活动端，图甲为实物连线图．
　　
(1)他们的实验方法是控制了________________不变．
(2)调节镍铬合金丝上的滑动片，电压表的示数________(填“能”或“不能”)反映导体AP间电阻的变化，理由：__________________________________________________________.
(3)要完成此实验，除了记录电压表示数外，还需要的测量器材是________．

(4)为反映AP间电阻的变化，还可以________．
(5)实验结束后，另一小组同学进一步研究导体的电阻与温度的关系的实验如图丙所示，当用酒精灯缓慢地对钨丝加热时，将观察到灵敏电流计的示数________(填“变大”“变小”或“不变”)，这个实验说明了____________________________________________________．

1．(2018·益阳)通常情况下，下列都属于导体的一组物质是( )
A．铁、铜、大地、食盐水
B．铝、石墨、陶瓷、铅
C．水银、锡箔、橡胶、镍
D．铜、塑料、人体、黄金
2．(2018·绵阳)甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则( )
A．乙带正电，丙一定带正电
B．乙带正电，丙可能不带电
C．乙带负电，丙一定带负电
D．乙带负电，丙可能带负电
3．(2018·巴中)如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是( )




4．(2018·怀化)下列各电路中完全无误的是( )



5．(2018·怀化)如图所示，当滑片向左滑动时连入电路的电阻变大的是( )



6．(2017·云南)小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则( )
A．两表都可能被烧坏
B．两表都不会被烧坏
C．电流表不会被烧坏
D．电压表不会被烧坏，电流表可能被烧坏
7．(2018·德州)自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示)，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车．下列电路图符合要求的是( )



8．(2015·菏泽)在如图所示的电路中，下列说法正确的是( )
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测量L2两端的电压
D．灯泡L1和L2串联，电压表测量L1两端的电压

9．(2018·扬州)如图所示，闭合开关后两灯不亮，用电压表先后测得UAD＝UAC＝UAB＝4.5 V，则故障可能是( )
A．灯L1发生断路
B．灯L2发生断路
C．灯L1发生短路
D．灯L2发生短路

10．(2018·济宁)打扫房间时，小易用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛，擦过的镜面因____________而带了电，带电体有______________________________
的性质，所以绒毛被吸在镜面上。
11．(2018·江西)公路上，路灯的连接方式是_______________________联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是______联。
12.(2019·原创题)如下左图所示，只闭合开关S2，L1和L2是______联的；要使L1和L2并联，应闭合开关_________；若将S1、S2同时闭合，整个电路会出现的故障是____________。




13．(2017·舟山)小明在研究并联电路电流特点时，按上右图甲所示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是________(电源电压不变)，同时小明观察到电流表A的示数如上右图乙所示，为了使测量更精确，断开开关后，接下来的操作是________．
14．如下左图甲所示电路中，当闭合开关后，两个电压表的指针均如下左图乙所示，灯泡L1两端的电压________V.




15．(2018·成都)小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如上右图所示是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该________(填“变亮”“变暗”或“不变”)；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更________(填“粗”或“细”)的铅笔芯来做实验．
16．(2018·上海)在如图所示的电路中添加两根导线，要求：开关控制灯泡和滑动变阻器，闭合开关后，当滑片P向左移动时，电流表示数变小．

17．(2018·自贡)在“探究串联电路电压的特点”实验中．
(1)如图所示，连接电路时，至少需要________根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是______________________(填出一种即可)．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？________，理由是________．
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：_____________________________________，
改进方法是___________________________________________.

UAB/V UBC/V UAC/V
2.6 1.8 4.4




参考答案
明确考点
1．B　2.原子　正　3.A　4.A　5.C　6.A　7.半导体　超导　8.B　9.D　10.S1 S1和S2　短路
11.
12．C　13.D　14.A　15.D　16.A
突破重难点
例1　(1)L1　L2　(2)L2　L1　(3)串联　(4)并联　(5)短路　(6)短路　(7)S1、S2、S3
【变式训练1】　并　电源　干路　B
实验突破1
①量程　②接反　③更换小量程
例2　(1)试触
(2)
(3)电流表A短路　(4)更换不同规格的灯泡　(5)电流表正负接线柱接反
实验突破2
①断开　②灯泡　③电源
例3　(1)断开　(2)L2开路　(3)等于　(4)电压表指针反偏
(5)L1　0
(6)
实验突破3
①电流表的示数　②小灯泡的亮度　③长度和横截面积
④同种材料制成的横截面积相同、长度不同　⑤同种材料制成的长度相同、横截面积不同　⑥增大
例4　(1)材料和横截面积　(2)能　电路中电流一定，电阻越大，分担的电压越大　(3)刻度尺　(4)在电路中串联一个电流表(或小灯泡)　(5)变小　导体的电阻跟温度有关(钨丝的电阻随温度的升高而增大)
针对性训练
1．A　2.B　3.B　4.D　5.D　6.D　7.B　8.D　9.A 10．失去电子吸引轻小物体11．并 串12．串S1和S3电源短路
13.A1　将电流表接“3”的线头改接到“0.6”处
14．5.6　15.变亮　细　16.
　　
　　17．(1)6　不同　(2)电压表断路(或电压表短路或除L1以外的其他部分电路断路或开关接触不良)　(3)不能　电压表的正负接线柱接反了　(4)根据一次实验得出的结论具有偶然性　应更换规格不同的灯泡进行多次实验
