安徽省合肥市2019年中考物理实验操作考试试题

合肥市2019年初中实验操作考试物理试题
1．探究凸透镜成像规律
2．用天平、烧杯和量筒测液体的密度
3．测量串联电路的电压
4．测量并联电路中的电流
合肥市2019年初中毕业实验操作考试
物理试题A

中考准考证号＿＿＿＿＿＿＿＿＿ 实验操作考试准考证号＿＿＿＿＿＿＿＿
姓 名＿＿＿＿＿＿＿＿＿ 学 校＿＿＿＿＿＿＿＿＿＿＿＿＿＿
题 目：探究凸透镜成像规律( f =15cm)
要 求：1．实验前先举手示意，经监考教师检查同意后，再进行下一步操作；
2．实验中发现器材有问题，应立即向监考教师报告；
3．正确装配器材，根据表格中要求，研究凸透镜成像规律；
4．将测量（要有单位）和实验结果记录在下表中。
实验数据记录：
次数 u/cm v/cm 实像或虚像 正立或倒立 放大或 缩小 次数 u/cm v/cm 实像或 虚像 正立或 倒立 放大或 缩小
1 6 ∕ 虚像 正立 放大 7 24
2 9 ∕ 8 27 33.75 实像 倒立 放大
3 12 ∕ 虚像 正立 放大 9 30 30 实像 倒立 等大
4 15 ∕ ∕ ∕ ∕ 10 33 27.5 实像 倒立 缩小
5 18 90 实像 倒立 放大 11 37
6 21 52.5 实像 倒立 放大 12 .40 24 实像 倒立 缩小


由上述数据分析可见：
1.比较实像和虚像的数据发现：当u =15cm时，无法测出像距的原因是 。
2.对比像的正立和倒立数据发现：u 15cm成正立的像；u 15cm成倒立的像。















合肥市2019年初中毕业实验操作考试
物理试题B

中考准考证号＿＿＿＿＿＿＿＿＿ 实验操作考试准考证号＿＿＿＿＿＿＿＿
姓 名＿＿＿＿＿＿＿＿＿ 学 校＿＿＿＿＿＿＿＿＿＿ ＿＿

题 目：用天平、烧杯和量筒测液体的密度

要 求：1．测量前先举手示意，经监考教师检查同意后再进行下一步操作；
2．测量中发现仪器损坏，应立即报告监考教师；
3．用天平测液体的质量，用量筒测液体的体积；
4．将测量结果（要有单位）记录在下表中，并计算液体的密度。

实验数据记录：
天平的量程： ，称量标尺上的最小分度值： 。
量筒的量程： ，量筒上的最小分度值： 。

烧杯和液体 的总质量 烧杯和剩余液体 的总质量 倒入量筒 液体的质量 倒入量筒 液体的体积 液体的密度

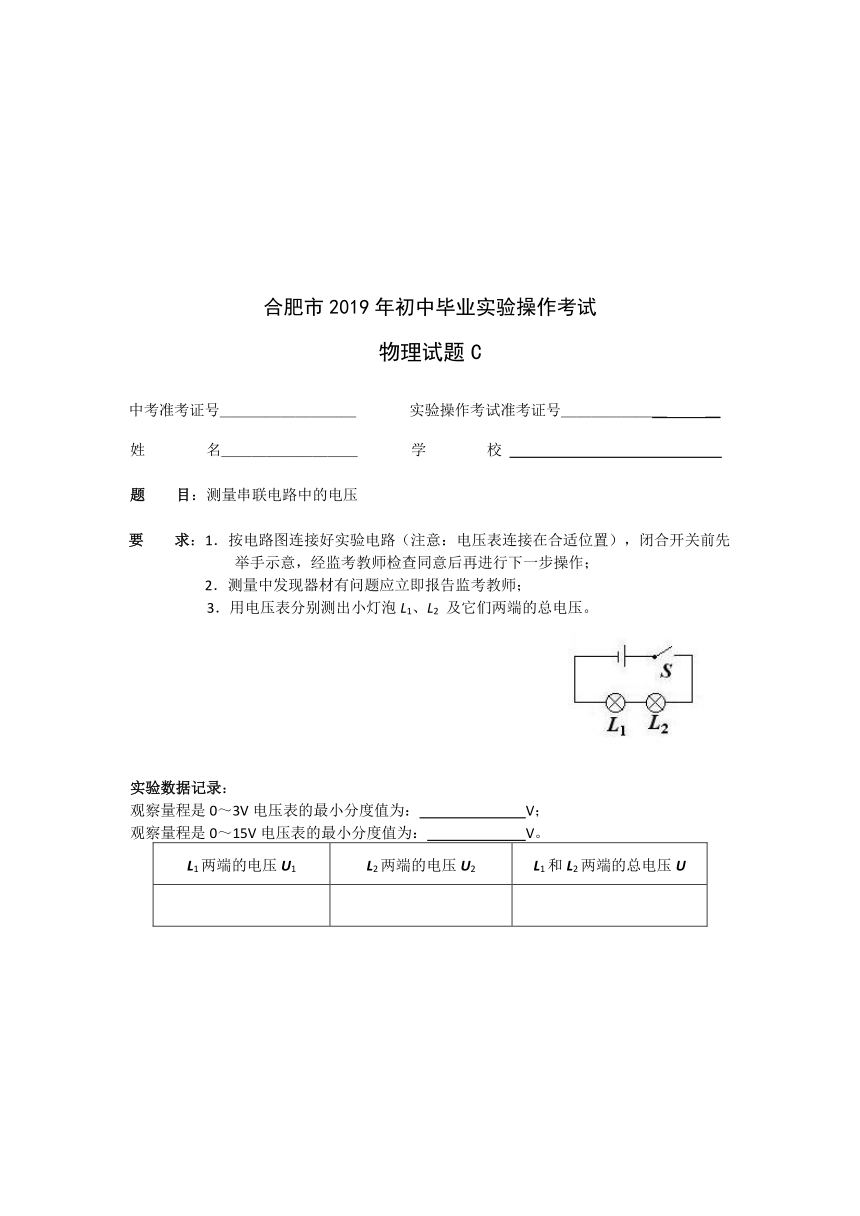

合肥市2019年初中毕业实验操作考试
物理试题C

中考准考证号＿＿＿＿＿＿＿＿＿ 实验操作考试准考证号＿＿＿＿＿＿＿ ＿
姓 名＿＿＿＿＿＿＿＿＿ 学 校

题 目：测量串联电路中的电压

要 求：1．按电路图连接好实验电路（注意：电压表连接在合适位置），闭合开关前先举手示意，经监考教师检查同意后再进行下一步操作；
2．测量中发现器材有问题应立即报告监考教师；
3．用电压表分别测出小灯泡L1、L2 及它们两端的总电压。







实验数据记录：
观察量程是0～3V电压表的最小分度值为： V；
观察量程是0～15V电压表的最小分度值为： V。
L1两端的电压U1 L2两端的电压U2 L1和L2两端的总电压U

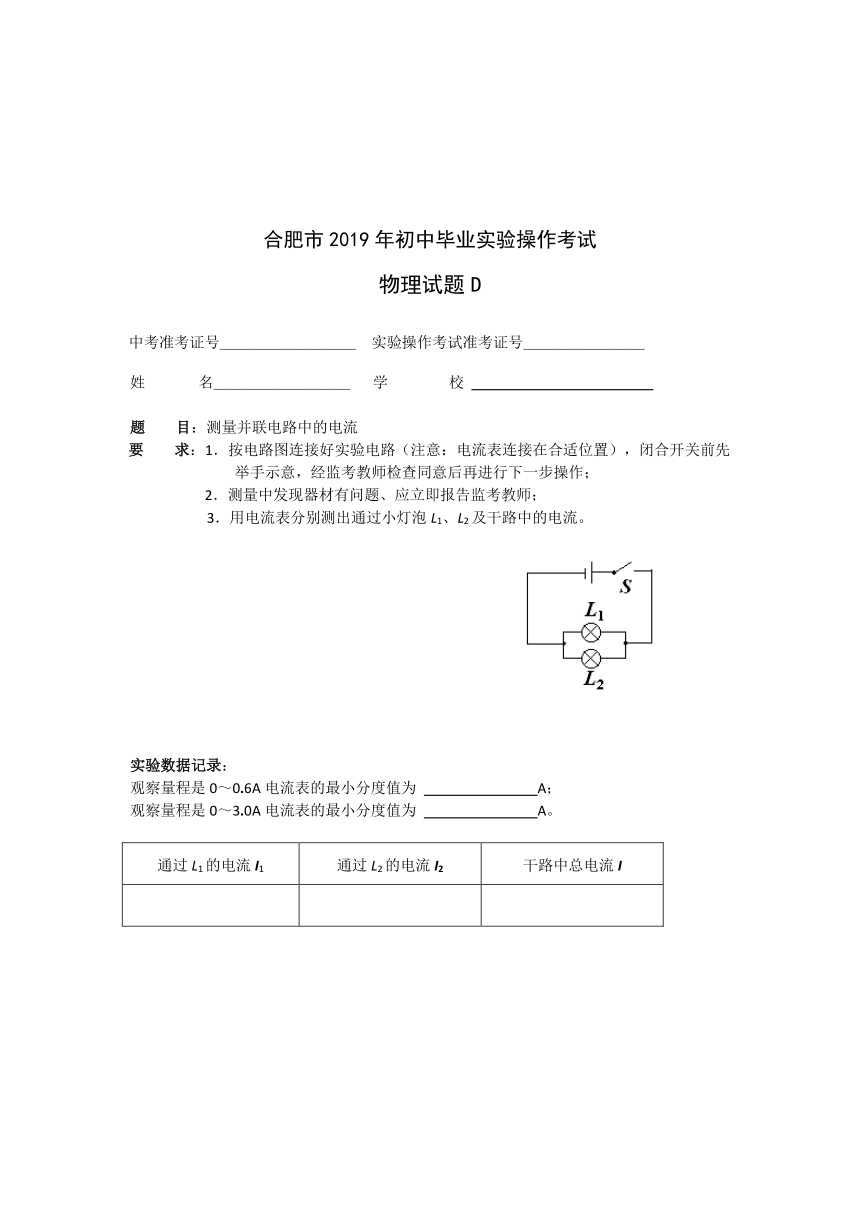

合肥市2019年初中毕业实验操作考试
物理试题D

中考准考证号＿＿＿＿＿＿＿＿＿ 实验操作考试准考证号＿＿＿＿＿＿＿＿
姓 名＿＿＿＿＿＿＿＿＿ 学 校

题 目：测量并联电路中的电流
要 求：1．按电路图连接好实验电路（注意：电流表连接在合适位置），闭合开关前先举手示意，经监考教师检查同意后再进行下一步操作；
2．测量中发现器材有问题、应立即报告监考教师；
3．用电流表分别测出通过小灯泡L1、L2及干路中的电流。










实验数据记录：
观察量程是0～0.6A电流表的最小分度值为 A；
观察量程是0～3.0A电流表的最小分度值为 A。

通过L1的电流I1 通过L2的电流I2 干路中总电流I











合肥市2019年初中毕业实验操作考试物理评分表
试题A：探究凸透镜成像规律

序 号 考 查 评 分 点 分 值

1 能正确将凸透镜安装在光源和光屏之间 1
2 能将光源、凸透镜和光屏中心调节到同一高度上 1
3 当u=9cm时有正确观察虚像动作 1
4 当u=9cm时，像的特点填写正确 1
5 当u=24cm时成清晰的像 1
6 当u=24cm时，正确记录像距和像的特点 1
7 当u=37cm时成清晰的像 1
8 当u=37cm时，正确记录像距和像的特点 1
9 由实验数据正确总结出凸透镜成像规律 1
10 整理好实验器材，将实验台面恢复到操作前状态 1
总 分 10

说明：
1．在每一考查点操作中，准确熟练给1分，部分正确给0.5分，有错误的给0分；
2．如学生不能正确将凸透镜安装在光源和光屏之间，教师可以提示，但第1、2项给0分。






合肥市2019年初中毕业实验操作考试物理评分表
试题B： 用天平、烧杯和量筒测液体的密度

序 号 考 查 评 分 点 分 值

1 天平的称量范围及称量标尺上的最小分度值记录正确 1
2 量筒的量程和最小分度值记录正确 1
3 将天平保护垫圈取下，游码移到称量标尺的“0”刻度处，调节天平横梁平衡，能较好地判断天平平衡 1
4 放置和更换砝码、移动游码时用镊子 1
5 能正确测量烧杯和液体总的质量，数据、单位记录正确 1
6 能正确测量烧杯和剩余液体的质量，数据、单位记录正确 1
7 能正确计算液体的质量，数据、单位记录正确 1
8 能正确测量液体的体积，数据、单位记录正确 1
9 液体的密度计算正确（数值、单位与样品参考值基本符合） 1
10 整理好实验器材，将实验台面恢复到操作前状态 1
总 分 10


说明：
1．在每一考查点操作中，准确熟练给1分，部分正确给0.5分，有错误的给0分；
2．每组实验操作完成后，监考老师须将天平恢复原状，如天平不在平衡状态、游码不在“0”刻度处，垫上保护垫圈等。




合肥市2019年初中毕业实验操作考试物理评分表
试题C：测量串联电路中的电压
序 号 考 查 评 分 点 分 值

1 量程为0～3V电压表的最小分度值记录正确 1
2 量程为0～15V电压表的最小分度值记录正确 1
3 电路连接时，开关呈断开状态 1
4 连接导线不交叉、不破线 1
5 电压表机械调零 1
6 电压表正、负接线柱连接和量程选择都正确 1
7 测L1两端电压时，电压表连接、读数和记录正确 1
8 测L2两端电压时，电压表连接、读数和记录正确 1
9 测L1和L2两端总电压时，电压表连接、读数和记录正确 1
10 断开开关，整理好实验器材，将实验台面恢复到操作前状态 1
总 分 10


说明：
1．在每一考查点操作中，熟练准确给1分，部分正确给0.5分，有错误的给0分；
2．如在实验中发现有电源短路现象，经提醒后完成实验，则考查总分最高只能得8分。




合肥市2019年初中毕业实验操作考试物理评分表
试题D：测量并联电路中的电流
序 号 考 查 评 分 点 分 值

1 量程为0～0.6A电流表的最小分度值记录正确 1
2 量程是0～3A电流表的最小分度值记录正确 1
3 电路连接时，开关呈断开状态 1
4 连接导线不交叉、不破线 1
5 电流表机械调零正确 1
6 电流表正、负接线柱连接和量程选择正确 1
7 测L1支路电流时，电流表连接、读数、记录均正确 1
8 测L2支路电流时，电流表连接正、读数、记录均正确 1
9 测干路电流时，电流表连接、读数、记录均正确 1
10 断开开关，整理好实验器材，将实验台面恢复到操作前状态 1
总 分 10


说明：
1．在每一考查点操作中，准确熟练给1分，部分正确给0.5分，有错误的给0分；
2．如在实验中发现有电源短路现象，经提醒后完成实验，则考查总分最高只能得8分。





合肥市2019年初中毕业实验操作考试物理器材准备清单
试题A：探究凸透镜成像规律
序号 名 称 规 格 数量 备 注
1 光具座 1 标尺＞90cm
2 “F”字的LED光源 高3.4cm，宽1.8cm 1 备用若干
3 凸透镜 f =15cm 1 附支架
4 光屏 1 附支架

试题B 用天平、烧杯和量筒测液体的密度
序号 名 称 规 格 数量 备 注
1 天平 J0106系列 1 附砝码盒（镊子），垫圈
2 烧杯 100 ml 1 供学生称量被测液体用
3 烧杯 250 ml 1 待测液体用（200 ml水中加入40g盐，预先配好，放实验台上，供学生实验时取用）
3 量筒 100ml 1
4 毛巾 吸水性好 1

试题C：测量串联电路的电压
序号 名 称 规 格 数量 备 注
1 干电池 旧南孚电池 2
2 开关 J2352系列 1
3 电压表 J0408系列 1
4 小灯泡 “2.5V” 1 附灯座J2351
5 小灯泡 “3.8V” 1 附灯座J2351
6 塑胶导线 长约300mm 8 两端预先剥去25mm绝缘层
7 平口螺丝刀 1 用于电压表机械调零

试题D：测量并联电路中的电流
序号 名 称 规 格 数量 备 注
1 干电池 旧南孚电池 2
2 开关 J2352系列 1
3 电流表 J0407系列 1
4 小灯泡 “2.5V” 1 附灯座J2351
5 小灯泡 “3.8V” 1 附灯座J2351
6 塑胶导线 长约300mm 8 两端预先剥去25mm绝缘层
7 平口螺丝刀 1 用于电流表机械调零
