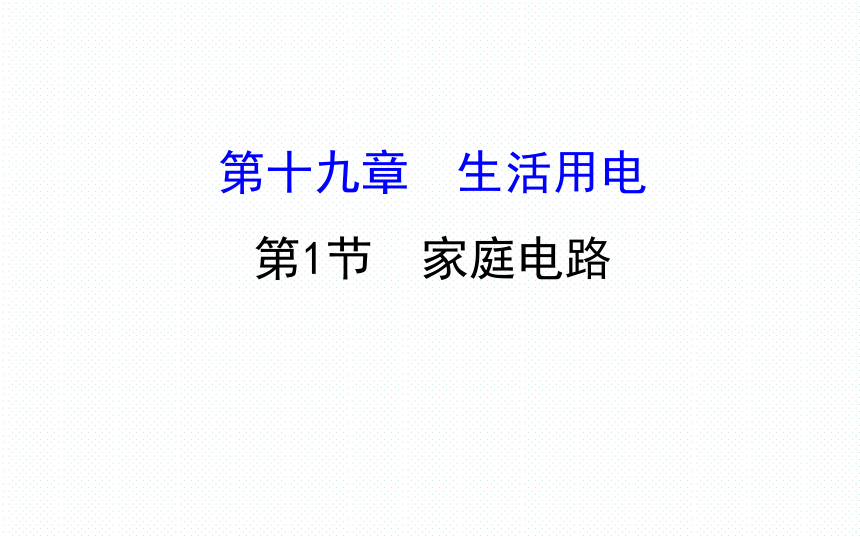

第十九章　生活用电
第1节　家庭电路
【新课导思】

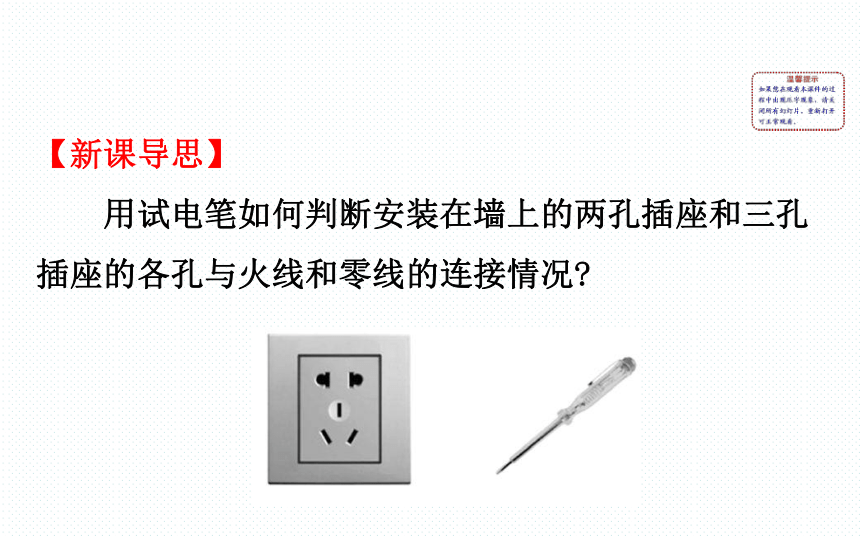

　　用试电笔如何判断安装在墙上的两孔插座和三孔插座的各孔与火线和零线的连接情况?

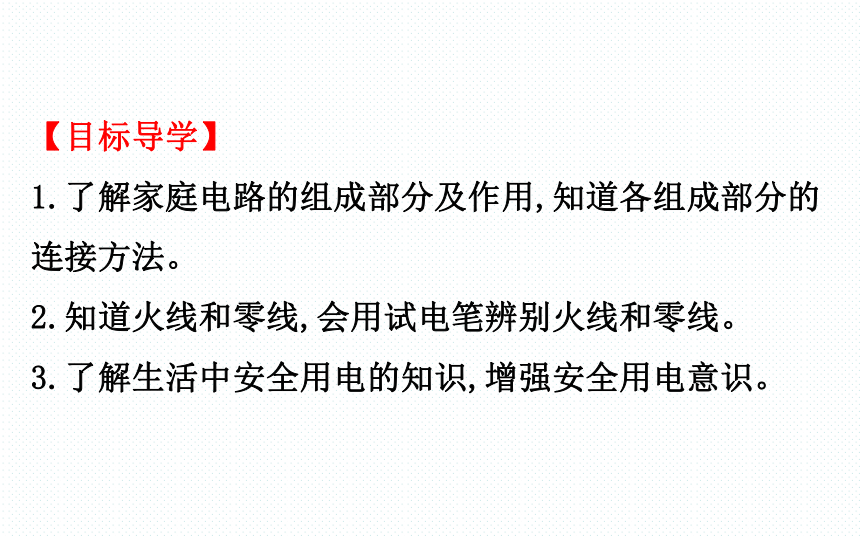

【目标导学】
1.了解家庭电路的组成部分及作用,知道各组成部分的连接方法。
2.知道火线和零线,会用试电笔辨别火线和零线。
3.了解生活中安全用电的知识,增强安全用电意识。

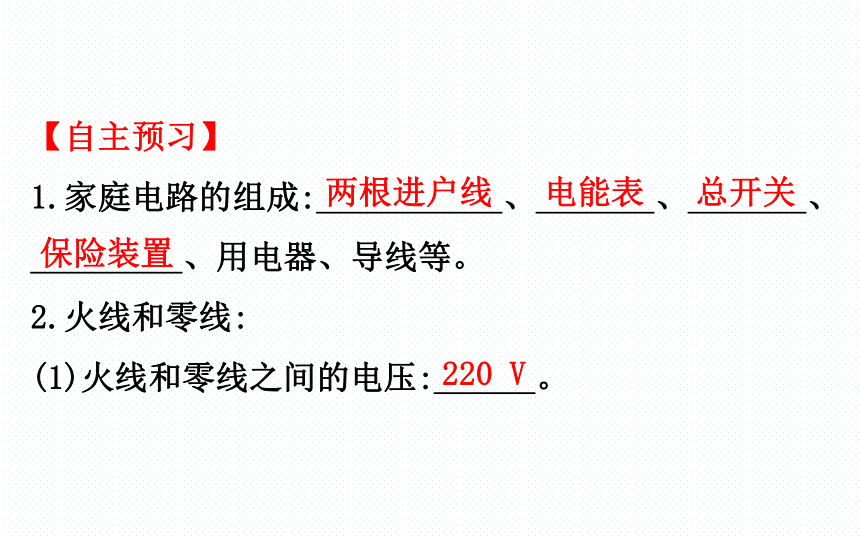

【自主预习】
1.家庭电路的组成:___________、_______、_______、
_________、用电器、导线等。
2.火线和零线:
(1)火线和零线之间的电压:______。
两根进户线
电能表
总开关
保险装置
220 V

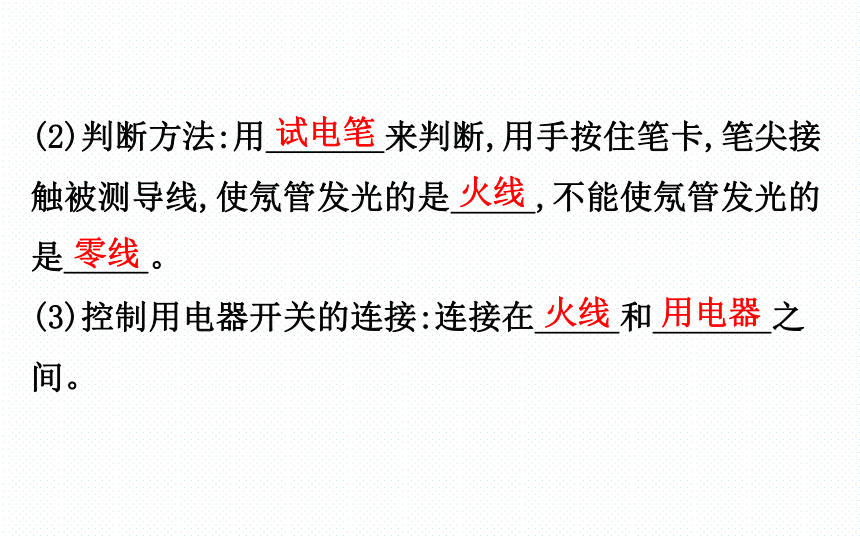

(2)判断方法:用_______来判断,用手按住笔卡,笔尖接
触被测导线,使氖管发光的是_____,不能使氖管发光的
是_____。
(3)控制用电器开关的连接:连接在_____和_______之
间。
试电笔
火线
零线
火线
用电器
3.三线插头和漏电保护器:
(1)三线插头的连接:一条接_____(标有
“L”),一条接_____(标有“N”),第三
条接_____(标有“E”)。
(2)漏电保护器的作用:当站在地上的人不小心接触火
线时,迅速_________,对人身起到保护作用。
火线
零线
地线
切断电流

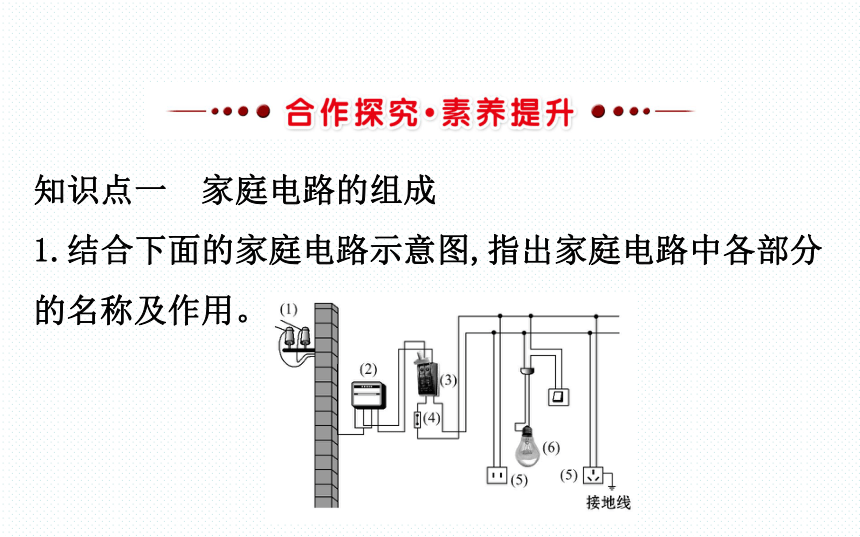

知识点一 家庭电路的组成
1.结合下面的家庭电路示意图,指出家庭电路中各部分的名称及作用。

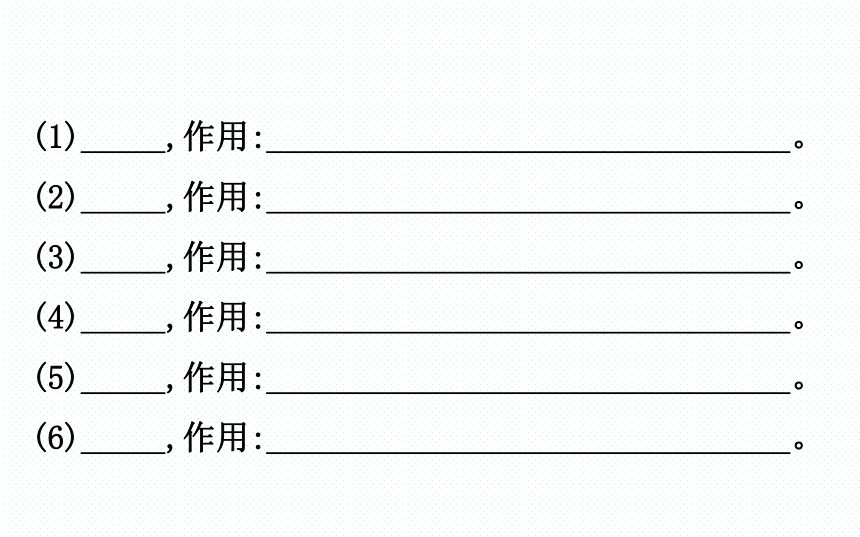

(1)_____,作用:_______________________________。
(2)_____,作用:_______________________________。
(3)_____,作用:_______________________________。
(4)_____,作用:_______________________________。
(5)_____,作用:_______________________________。
(6)_____,作用:_______________________________。

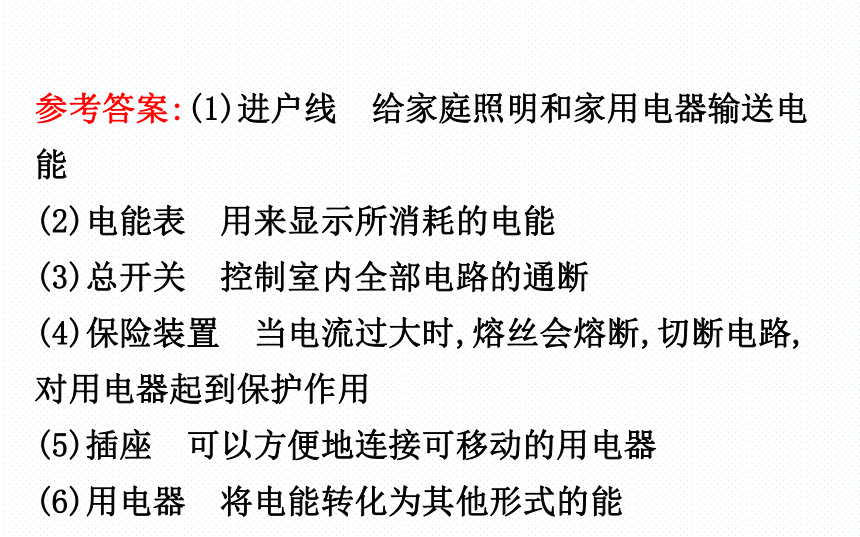

参考答案:(1)进户线　给家庭照明和家用电器输送电能
(2)电能表　用来显示所消耗的电能
(3)总开关　控制室内全部电路的通断
(4)保险装置　当电流过大时,熔丝会熔断,切断电路,对用电器起到保护作用
(5)插座　可以方便地连接可移动的用电器
(6)用电器　将电能转化为其他形式的能

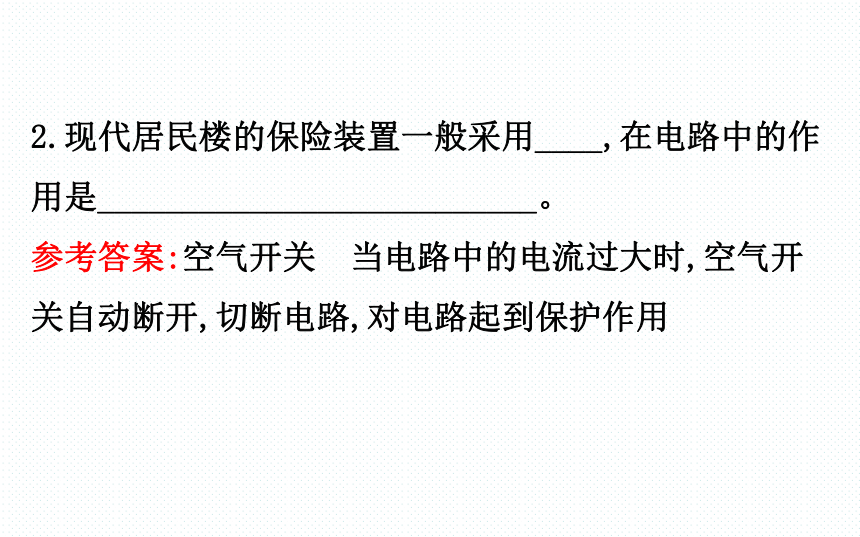

2.现代居民楼的保险装置一般采用____,在电路中的作用是__________________________。
参考答案:空气开关　当电路中的电流过大时,空气开关自动断开,切断电路,对电路起到保护作用

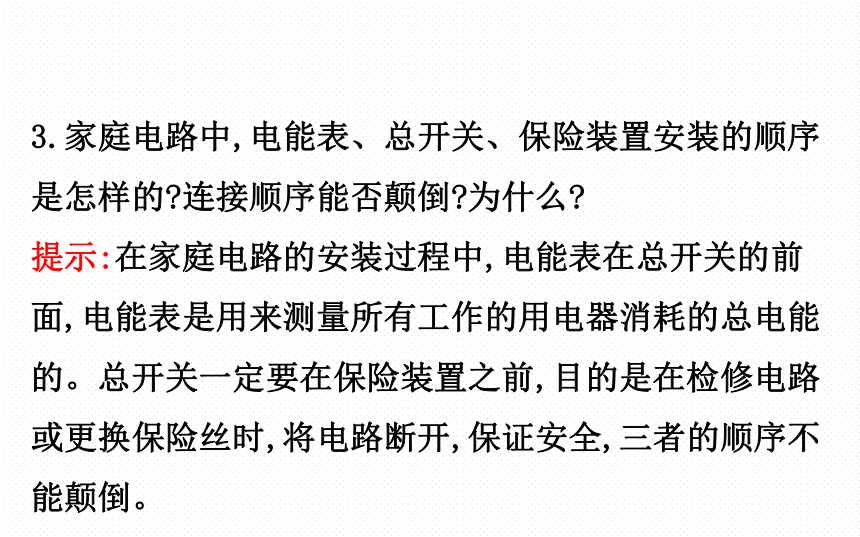

3.家庭电路中,电能表、总开关、保险装置安装的顺序是怎样的?连接顺序能否颠倒?为什么?
提示:在家庭电路的安装过程中,电能表在总开关的前面,电能表是用来测量所有工作的用电器消耗的总电能的。总开关一定要在保险装置之前,目的是在检修电路或更换保险丝时,将电路断开,保证安全,三者的顺序不能颠倒。

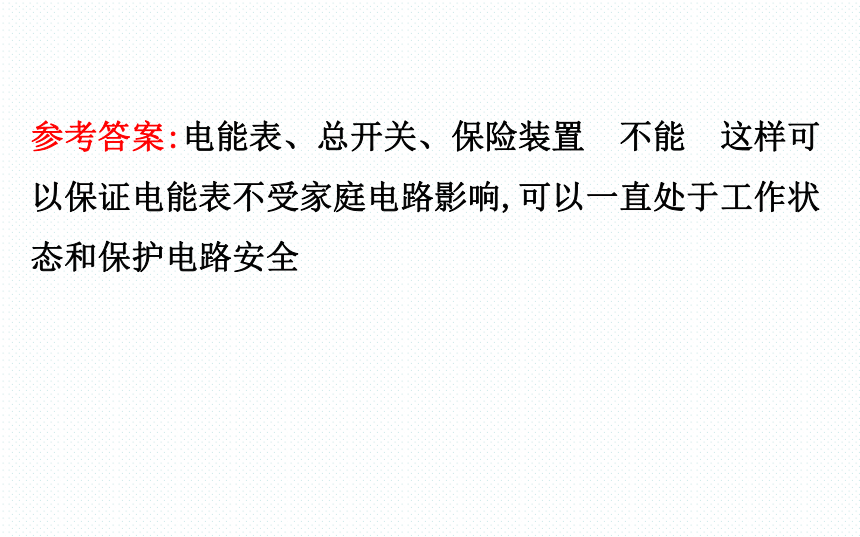

参考答案:电能表、总开关、保险装置　不能　这样可以保证电能表不受家庭电路影响,可以一直处于工作状态和保护电路安全
【示范题1】
(多选)(潍坊中考)“安全用
电,珍爱生命”是同学们应有的意
识。小华同学家的配电系统如图所
示,关于空气开关、电能表和漏电保护器的安装位置,下列说法正确的是　(　　)
A.在①位置安装电能表
B.在②位置安装空气开关
C.在③位置安装漏电保护器
D.在④位置安装漏电保护器
【精讲精析】本题考查对家庭电路的分析。家庭电路的连接要按照进户线—电能表—总开关—用电器的安装顺序。所以图中①位置安装电能表,②位置安装空气开关,④位置安装漏电保护器。注意:不能将空调直接接在漏电保护器后面,所以③位置不是漏电保护器。
答案:A、B、D
【微点拨】
(1)输电线进户后首先接到电能表上。
(2)家庭电路进行维修时,必须断开总开关。
(3)用电器连接在电能表、总开关、保险装置之后。
【知识拓展】日光灯
日光灯管:一个在真空情况下充有一定数量的氩气和少量水银的玻璃管,管的内壁涂有荧光材料,两个电极用钨丝绕成,上面涂有一层加热后能发射电子的物质。管内氩气既可帮助灯管点燃,又可延长灯管寿命。
启动器:又叫启辉器、热继电器。日光灯启动器有辉光
式和热开关式两种。最常用的是辉光式。外面是一个
铝壳(或塑料壳),里面有一个氖灯和一个纸质电容器,
氖灯是一个充有氖气的小玻璃泡,里边有一个U形双金
属片和一个静触片(如图所示)。双金属片是由两种膨
胀系数不同的金属组成,受热后,由于两种金属的膨胀
程度不同而弯曲程度减小,与静触片相碰,冷却后恢复
原形与静触片分开。与氖灯并联的纸质电容器的作用
是减小日光灯启动时对无线电接收机的干扰。
镇流器:又叫限流器、扼流圈,是一个具有铁芯的线圈。其作用有两个:一是在日光灯启动时它产生一个很高的感应电压,使灯管点燃,二是灯管工作时限制通过灯管的电流不致过大而烧毁灯丝。
知识点二 火线和零线
1.火线和零线的判断:
(1)如图,填出试电笔各部分名称。



参考答案:①金属笔尖　②电阻　③金属笔卡
(2)使用试电笔时,为什么必须用手接触金属笔卡或金属帽?
提示:使用试电笔时,手指一定要接触金属笔卡或金属帽,笔尖接触被测的导线,如果被测导线是火线,电流经过笔尖、电阻、氖管、弹簧,再经过人体、经过大地,流到零线,与电源构成闭合电路,氖管就会发光。
参考答案:使电流通过人体、大地,与电源构成闭合电路。
(3)使用试电笔时,为什么手指不能碰到笔尖?
提示:若手指接触笔尖,被测导线是火线,电流经过笔尖、人体、大地,流经零线,与电源构成闭合电路,没有经过高电阻,则通过人体的电流会很大,人就会发生触电事故。
参考答案:若接触笔尖,则通过人体的电流很大,人会发生触电事故。
(4)在试电笔的电路中,为什么要串联一个很大的电阻?
参考答案:试电笔在使用时,人体成为闭合电路的一部分,串联一个很大的电阻以后,能够保证流过人体的电流很小,从而保证人体的安全。
2.开关和螺口灯泡的连接:


(1)如图所示,要将控制用电器的开关连接在_____和_____之间。当开关断开时,它所控制的用电器与_____断开,不带电了,确保安全。
(2)螺口灯泡的螺旋套要接_____线,因为螺旋套的接触面积较大,在安装灯泡的过程中容易碰到,如果连接__ ___,易造成触电事故。
参考答案:(1)火线　用电器　火线
(2)零　火线
【示范题2】
(眉山中考)如图所示,闭合开关S后,
发现电灯L不亮,且保险丝没有熔断。用试
电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处时氖管不发光。若电路中只有一处故障,则　(　　)
A.AC段某处断路 B.BD段某处断路
C.电灯L断路 D.电灯L短路
【解析】选B。本题考查家庭电路故障的判断。闭合开关S后,电灯L不亮,用试电笔接触C、D两点时,氖管均发光,说明从火线的A点到D点是通的,但试电笔接触B点时不发光,则B、D之间的连线发生了断路,B正确。
【微点拨】
用试电笔判断电路故障的方法
(1)情形1:把不能工作的用电器看作导线。若待测点能使试电笔发光,则该点与火线之间至少有一条是通路。
(2)情形2:把不能工作的用电器看作导线。若测试待测点时不能使试电笔发光,则该点与火线之间出现断路。
知识点三 三线插头和漏电保护器
1.如图所示,说出三孔插座上的字母表示的含义。
L:__________________。
N:__________________。
E:__________________。
参考答案:接火线　接零线　与室外的大地相连
2.三线插头接地的目的:当用电器的金属外壳和电源_____线之间的绝缘损坏,使外壳_____,电流就会流入大地,不致对人造成伤害。
参考答案:火　带电
3.漏电保护器的作用:站在地上的人不小心接触了_____,电流经过人体流入_____,这时,总开关上的“漏电保护器”会迅速_____电流,对人体起到保护作用。
参考答案:火线　大地　切断
4.如图,三线插头中接用电器外壳的脚较
长,原因是_____。
参考答案:三线插头中接用电器外壳的脚较长,这样在插插头时能使家用电器的金属外壳先接地线,拔插头时能使金属外壳后离开地线,当用电器的外壳带电时,人不会触电。
【示范题3】(贵港中考)如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是
　(　　)
A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚能保证插入插座时,用电器外壳先接地
【解析】选D。本题考查三脚插头的连接及作用。三脚插头最上面的脚是用于接地的,它比其他的两个要长,便于及早接地和最晚脱离接地,使用时更为安全,故A错误、D正确;据其使用规则可知,E接地线,L接火线,N接零线,故B、C错误。
【微点拨】
(1)家庭电路的连接方法:
①保险丝要串联接在火线上。
②开关要接在火线和用电器之间。
③螺口灯泡尾部的金属块接火线,螺旋接零线。
④两孔插座按照“左零右火”,三孔插座按照“左零右火上接地”。
(2)有金属外壳的家用电器,接入电路中时外壳要接地。
【教材图片·考点阐释】

命题点 试电笔的使用
如图是练习使用试电笔的两种情形,图____所示方法是正确的,若笔尖接触被测导线时氖管发光,则被测导线是_______。测电笔中的氖管与大电阻是___联。
答案:甲　火线　串
命题点 三孔插座的使用
洗衣机、电冰箱等家用电器的电源插头中,
标有L字样的插头接____,标有N字样的插头
接_____,标有E字样的插头接______。使用这样的插座能使用电器的外壳接地,这样做的好处是__________。
答案:火线　零线　地线　如果金属外壳漏电,地线将人体短路,防止人触电
