2.6 透镜和视觉（课件 16张PPT）

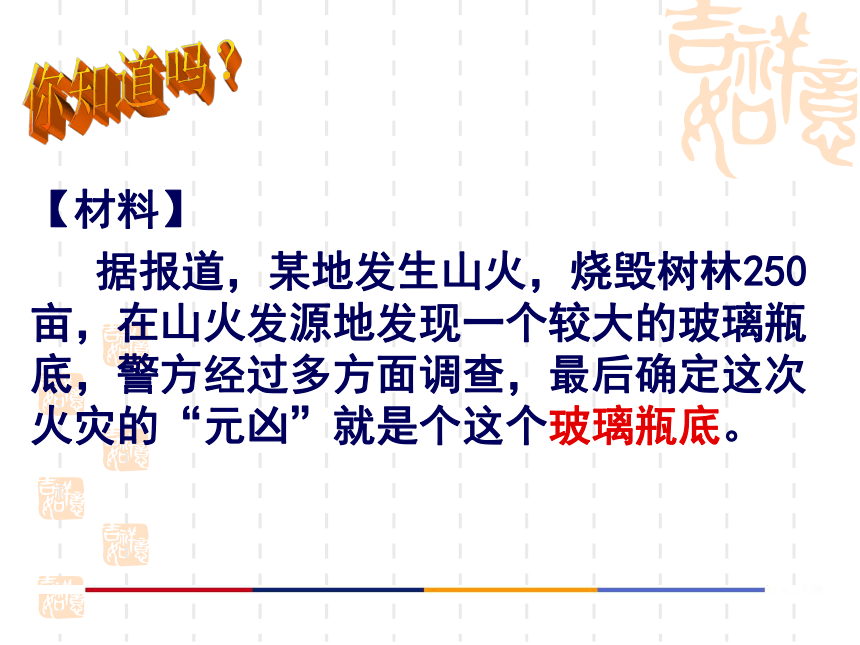

课件16张PPT。【材料】
据报道，某地发生山火，烧毁树林250亩，在山火发源地发现一个较大的玻璃瓶底，警方经过多方面调查，最后确定这次火灾的“元凶”就是个这个玻璃瓶底。

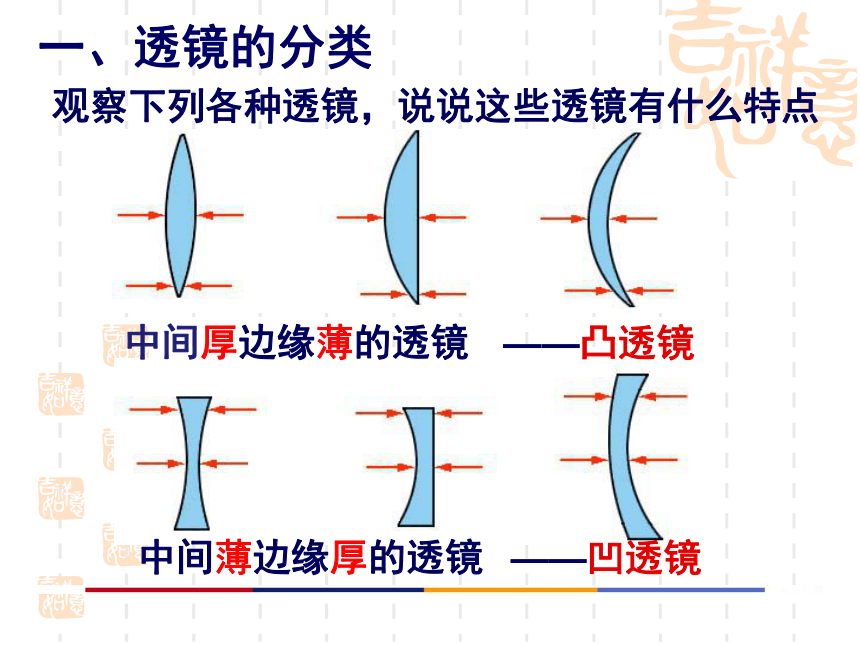

你知道吗？透镜和视觉（第一课时）一、透镜的分类观察下列各种透镜，说说这些透镜有什么特点中间厚边缘薄的透镜中间薄边缘厚的透镜

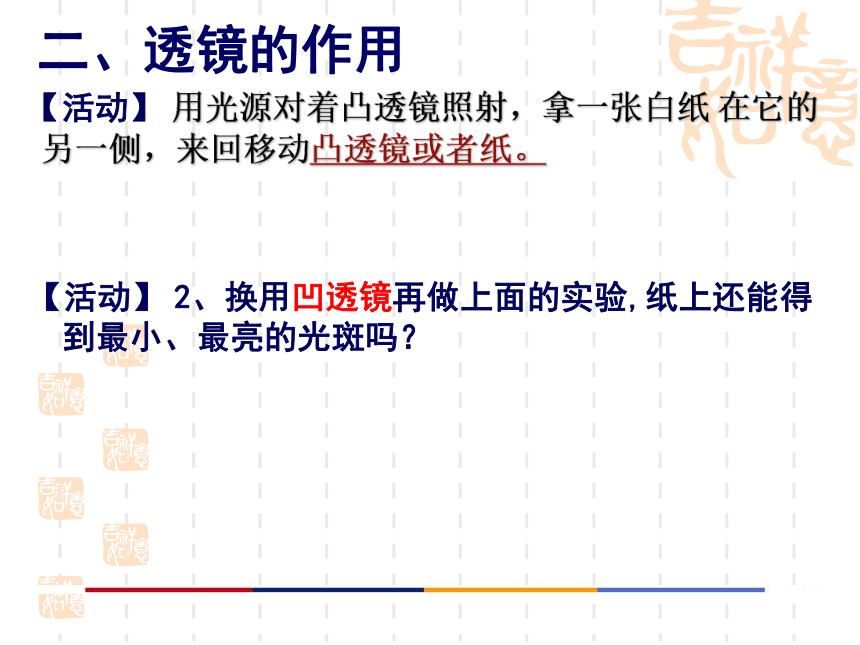

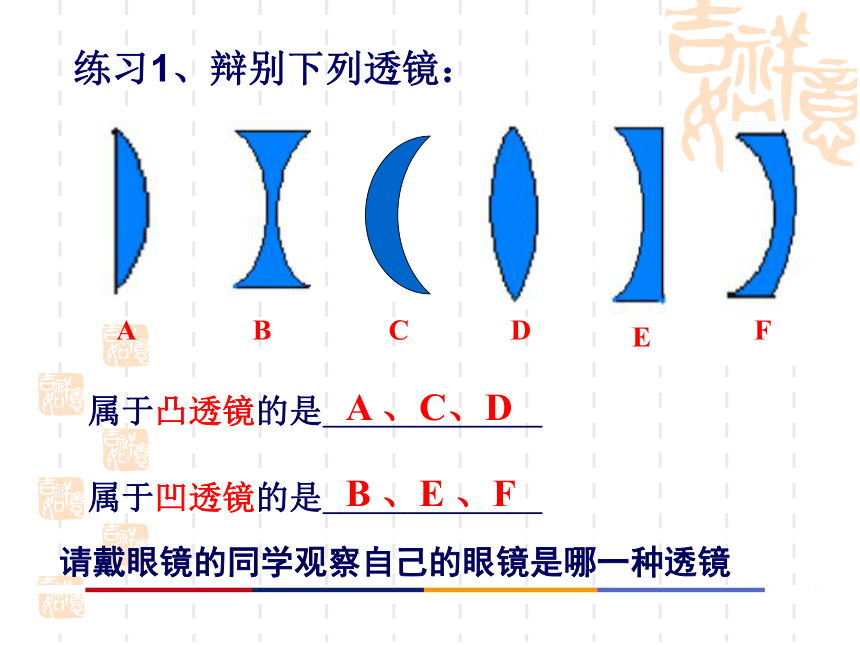

——凸透镜——凹透镜 属于凸透镜的是_____________ 属于凹透镜的是_____________E FA 、C、DB 、E 、F练习1、辩别下列透镜：请戴眼镜的同学观察自己的眼镜是哪一种透镜 【活动】 用光源对着凸透镜照射，拿一张白纸 在它的 另一侧，来回移动凸透镜或者纸。
二、透镜的作用【活动】 2、换用凹透镜再做上面的实验,纸上还能得到最小、最亮的光斑吗？

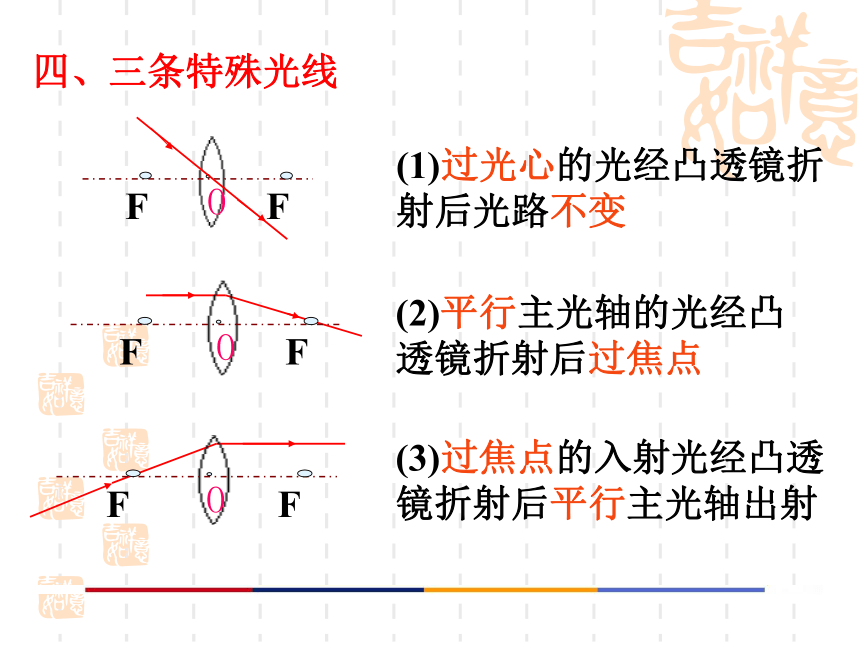

凸透镜对光的会聚作用 [观察] 一束平行光经过凸透镜后 .焦点（F）：平行光线通过凸透镜会聚的一点叫做凸透镜的焦点焦距（f）：焦点到凸透镜中心的距离 会聚在一点光心： 凸透镜的中心点 主光轴：通过光心并垂直于透镜的直线三、透镜的四要素四、三条特殊光线(2)平行主光轴的光经凸透镜折射后过焦点(3)过焦点的入射光经凸透镜折射后平行主光轴出射(1)过光心的光经凸透镜折射后光路不变F FF完成下列光路图：试一试五、凹透镜对光的发散作用1、跟主光轴平行的光线经过凹透镜后的 光线
， 相交于一点，但它们的 线相交于主光轴的一点，这点也叫凹透镜的 ，由于它不是实际光线的会聚点，因而叫 焦点．发散不会反向延长焦点虚焦距fF FF完成下列光路图：试一试凸透镜和凹透镜凸透镜对光线起会聚作用
凹透镜对光线起发散作用光心、主光轴、(虚)焦点、焦距凸透镜三条特殊光线： ①通过光心的光线传播方出不变
②平行主光轴的光线经过焦点射出
③ 经过焦点的光线平行主光轴射出这节课你学到了什么？三、透镜的四要素：四、透镜光路图的作法二、透镜对光线的作用：一、透镜的分类：凹透镜三条特殊光线：①通过光心的光线传播方出不变
②平行主光轴的光线折射后反向延长线过焦点
③ 朝对侧焦点的光线折射后平行主光轴射出1．图l－10中表示凸透镜和凹透镜的折光路图正确的是（ ）。A 2．在图l－11所示的各光路中，填上合适的透镜。
3．能对光线起发散作用的是 ( )
A．凸透镜 凸面镜 B．凸面镜 凹透镜
C．凸透镜 凹透镜 D．凹透镜 凹面镜
B4、在如图甲、乙所示的虚线方框内各放置一个透镜，发光点Ｓ发出的两束光通过透镜前后的方向如图所示，则 （ ）Ａ．甲为凹透镜，乙为凸透镜　Ｂ．甲、乙都为凸透镜Ｃ．甲为凸透镜，乙为凹透镜　Ｄ．甲、乙都为凹透镜 SSB甲乙练习5、如图所示，一束光通过放在O处的光学元件后改变了传播方向，则O处的光学元件 ( )
A、只能是平面镜
B、只能是凸透镜
C、只能是凹透镜
D、 平面镜、凸透
镜、凹透镜都有可能适度拓展D
