2019浙教版中考科学复习-物理-2、欧姆定律

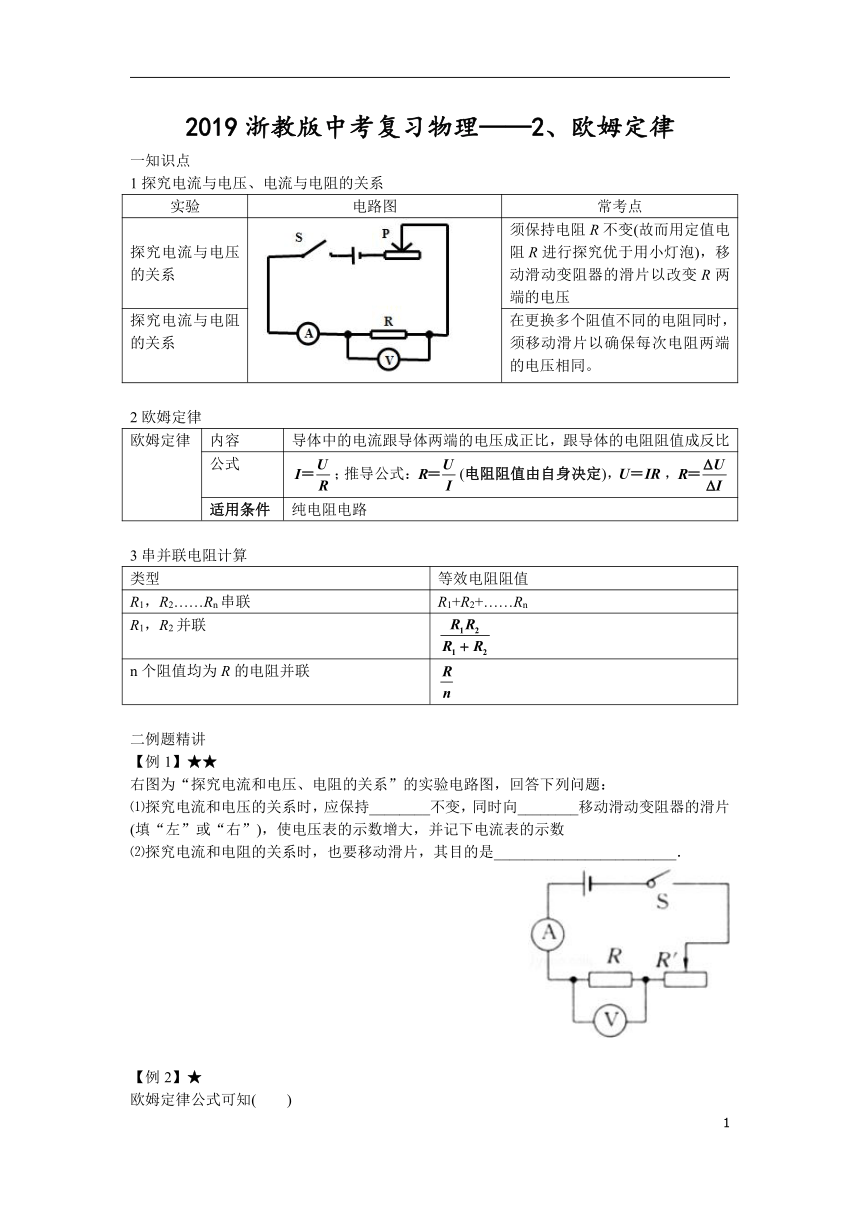

2019浙教版中考复习物理——2、欧姆定律
一知识点
1探究电流与电压、电流与电阻的关系
实验 电路图 常考点
探究电流与电压的关系 须保持电阻R不变(故而用定值电阻R进行探究优于用小灯泡)，移动滑动变阻器的滑片以改变R两端的电压
探究电流与电阻的关系 在更换多个阻值不同的电阻同时，须移动滑片以确保每次电阻两端的电压相同。


2欧姆定律
欧姆定律 内容 导体中的电流跟导体两端的电压成正比，跟导体的电阻阻值成反比
公式 ；推导公式：(电阻阻值由自身决定)，，
适用条件 纯电阻电路


3串并联电阻计算
类型 等效电阻阻值
R1，R2……Rn串联 R1+R2+……Rn
R1，R2并联
n个阻值均为R的电阻并联


二例题精讲
【例1】★★
右图为“探究电流和电压、电阻的关系”的实验电路图，回答下列问题：
⑴探究电流和电压的关系时，应保持________不变，同时向________移动滑动变阻器的滑片(填“左”或“右”)，使电压表的示数增大，并记下电流表的示数
⑵探究电流和电阻的关系时，也要移动滑片，其目的是________________________．


【例2】★
欧姆定律公式可知(　　)
　 A． 同一导体两端的电压跟通过导体的电流成反比
　 B． 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
　 C． 导体中的电流越大，导体的电阻就越小
　 D． 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示

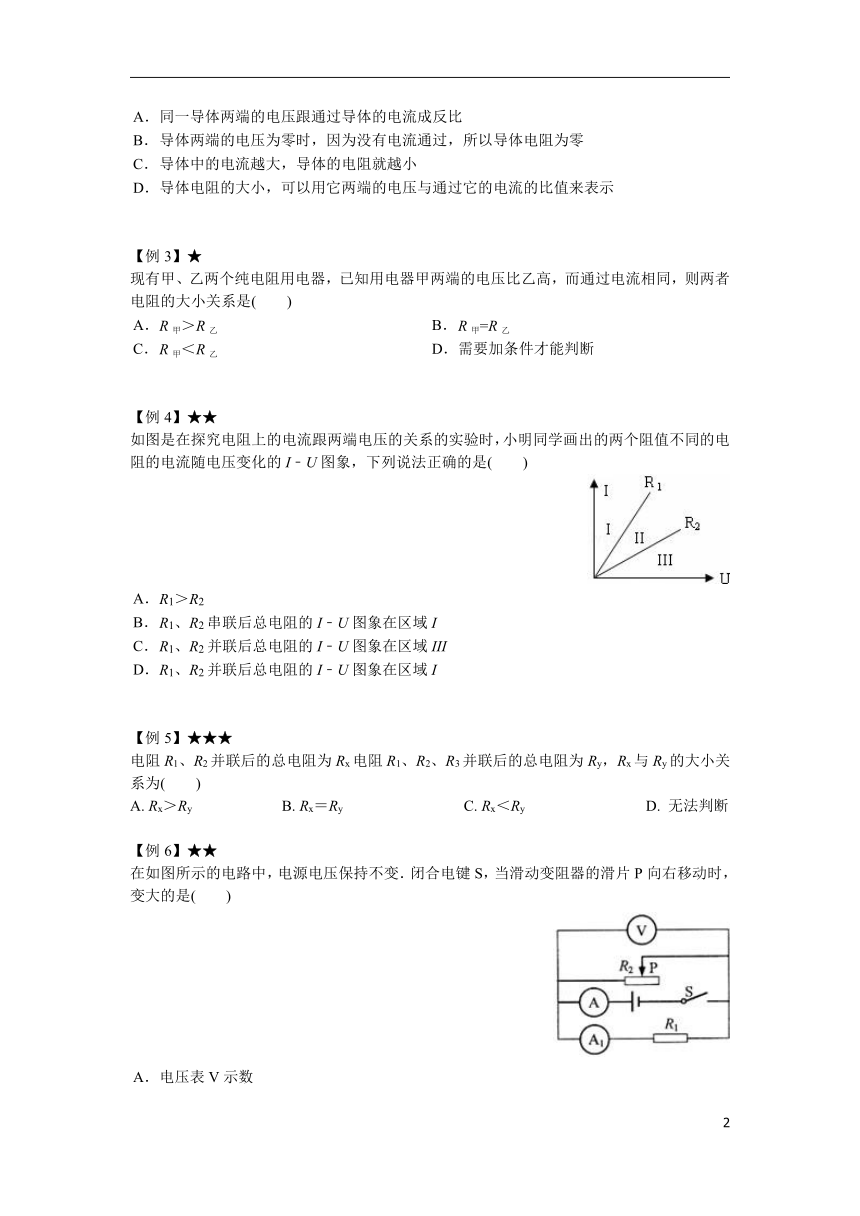

【例3】★
现有甲、乙两个纯电阻用电器，已知用电器甲两端的电压比乙高，而通过电流相同，则两者电阻的大小关系是(　　)
　 A． R甲＞R乙 B． R甲=R乙
　 C． R甲＜R乙 D． 需要加条件才能判断



【例4】★★
如图是在探究电阻上的电流跟两端电压的关系的实验时，小明同学画出的两个阻值不同的电阻的电流随电压变化的I﹣U图象，下列说法正确的是(　　)

　 A． R1＞R2
　 B． R1、R2串联后总电阻的I﹣U图象在区域I
　 C． R1、R2并联后总电阻的I﹣U图象在区域III
　 D． R1、R2并联后总电阻的I﹣U图象在区域I



【例5】★★★
电阻R1、R2并联后的总电阻为Rx电阻R1、R2、R3并联后的总电阻为Ry，Rx与Ry的大小关系为(　　)
A. Rx＞Ry B. Rx＝Ry C. Rx＜Ry D. 无法判断

【例6】★★
在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是(　　)

　 A． 电压表V示数
　 B． 电压表V示数与电流表A示数的比值
　 C． 电流表A1示数
　 D． 电压表V示数与电流表A1示数的乘积

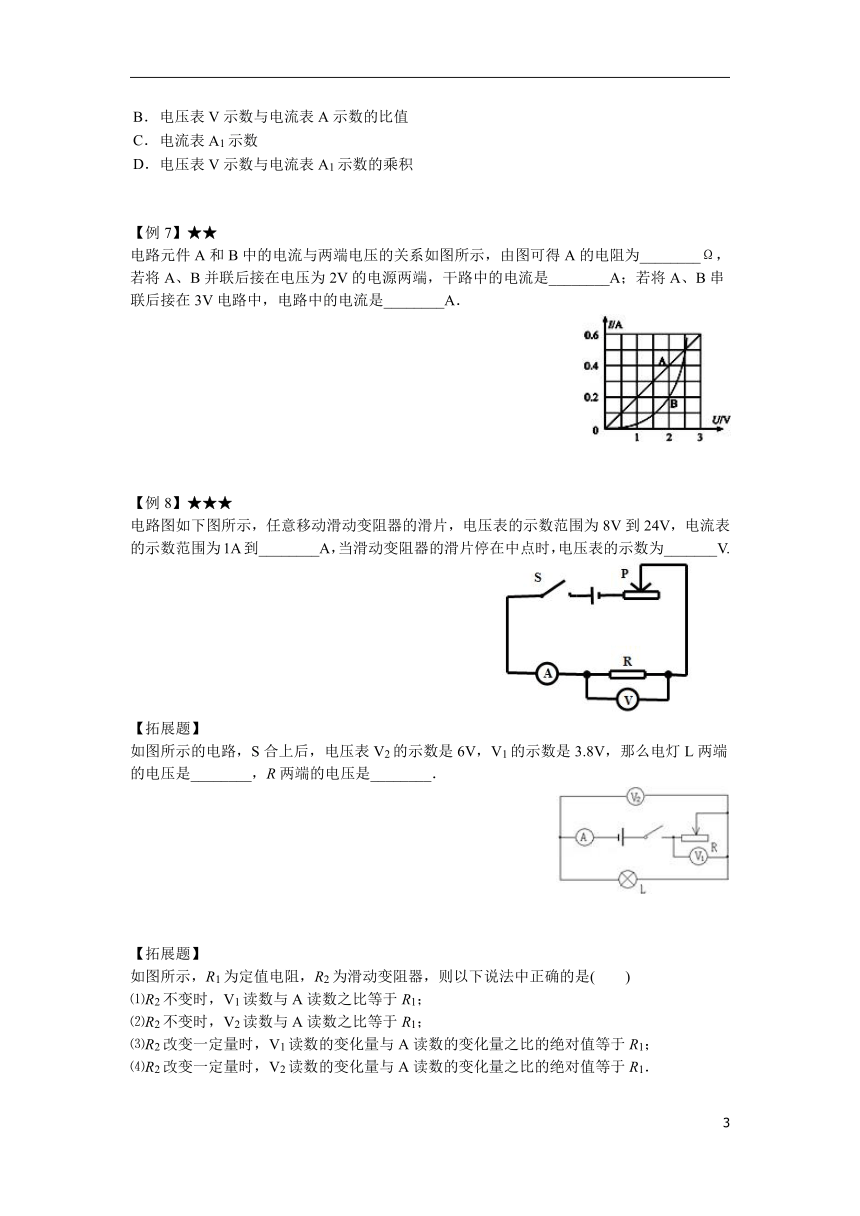

【例7】★★
电路元件A和B中的电流与两端电压的关系如图所示，由图可得A的电阻为________Ω，若将A、B并联后接在电压为2V的电源两端，干路中的电流是________A；若将A、B串联后接在3V电路中，电路中的电流是________A．



【例8】★★★
电路图如下图所示，任意移动滑动变阻器的滑片，电压表的示数范围为8V到24V，电流表的示数范围为1A到________A，当滑动变阻器的滑片停在中点时，电压表的示数为_______V.

【拓展题】
如图所示的电路，S合上后，电压表V2的示数是6V，V1的示数是3.8V，那么电灯L两端的电压是________，R两端的电压是________．



【拓展题】
如图所示，R1为定值电阻，R2为滑动变阻器，则以下说法中正确的是(　　)
⑴R2不变时，V1读数与A读数之比等于R1；
⑵R2不变时，V2读数与A读数之比等于R1；
⑶R2改变一定量时，V1读数的变化量与A读数的变化量之比的绝对值等于R1；
⑷R2改变一定量时，V2读数的变化量与A读数的变化量之比的绝对值等于R1．

　 A． ⑴⑶⑷ B． ⑵⑶⑷ C． ⑵⑶ D． ⑵⑷



参考答案
1、考点： 探究电流与电压、电阻的关系实验．
解析： ⑴探究电流和电压的关系时，应保持电阻不变；
电压表的示数增大，说明滑动变阻器两端的电压减少，根据串分压的知识，滑动变阻器的阻值减小，则滑片应向左移动；
⑵探究电流和电阻的关系时，移动滑片，是为了保持电阻两端的电压不变．
答案： ⑴电阻；左；⑵保持电阻两端的电压不变．
2、考点： 欧姆定律．
解析：
A、电压是形成的电流的原因，不会随电流的变化而变化．此选项错误；
B、导体两端的电压为零时，电流为零，但导体电阻不为零．此选项错误；
C、导体中的电流越大，说明两端电压越大，但电阻不变．此选项错误；
D、在物理学中，导体的电阻等于两端的电压与通过的电流的比值．此选项正确．
答案： D．
3、考点： 欧姆定律的应用．
解析： ∵U甲＞U乙，I甲=I乙，
∴＞，
∵I=，
∴R甲＞R乙．
答案： A．
4、考点： 欧姆定律．
解析： ⑴加同样电压时，I1＞I2，所以由R=可得，R1＜R2，故R2导体的阻值大，故A错误．
⑵R1、R2串联后总电阻大于任何一个分电阻，故I﹣U图象应该在区域III，
R1、R2并联后总电阻比任何一个分电阻都小，故I﹣U图象应该在在区域I，故BC错误，D正确．
答案： D．
5、答案： A
6、考点： 电路的动态分析；并联电路的电流规律；欧姆定律的应用．
解析： 由电路图可知，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流．
∵电源电压保持不变，
∴滑片移动时，电压表的示数不变，故A不符合题意；
∵并联电路中各支路独立工作、互不影响，
∴滑片移动时，通过R1支路电流的不变，即电流表A1的示数不变，故C不符合题意；
则电压表V示数与电流表A1示数的乘积不变，故D不符合题意；
当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，
∵I=，
∴该支路的电流变小，
∵并联电路中干路电流等于各支路电流之和，
∴干路电流变小，即电流表A的示数变小，
则电压表V示数与电流表A示数的比值变大，故B符合题意．
答案： B．
7、考点： 欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；并联电路的电压规律．
解析： ⑴由图象可知，当UA=3V，IA=0.6A，
根据欧姆定律可得，元件A的电阻：
RA===5Ω；
⑵∵并联电路中各支路两端的电压相等，
∴A和B并联后接在2V的电源两端时，UA=UB=2V，
由图象可知，此时通过元件A的电流IA=0.4A，此时通过元件B的电流IB=0.2A，
∵并联电路中干路电流等于各支路电流之和，
∴干路中的电流：
I=IA+IB=0.4A+0.2A=0.6A；
⑶两元件串联在电压为3V的电源两端时，
则I=IA=IB，UA+UB=3V，
结合图象可知，当I=0.2A时满足以上条件，即此时电路中的电流为0.2A．
答案： 5；0.6；0.2．
拓展题：
1、考点： 串联电路的电压规律．
解析： 根据电压表的示数可知，灯泡L两端的电压为V2的示数，UL=6V，
滑动变阻器R两端的电压为V1的示数，UR=3.8V，
答案： 6V；3.8V．
2、考点： 欧姆定律的应用；电压表的使用；电阻的串联．
解析： ⑴R2不变时，V1读数就是R1的电压，A读数就是R1的电流，则V1读数与A读数之比等于R1，故⑴正确；
⑵R2不变时，V2读数为R2的电压，A读数就是电流，则V2读数与A读数之比等于R2，故⑵错误；
⑶⑷R2改变一定量时，V1V2读数的变化量的绝对值相等，A读数的变化量的绝对值也相等．V1V2读数的变化量除以A读数的变化量的绝对值也相等．故⑶⑷都正确．
答案： A．
(
