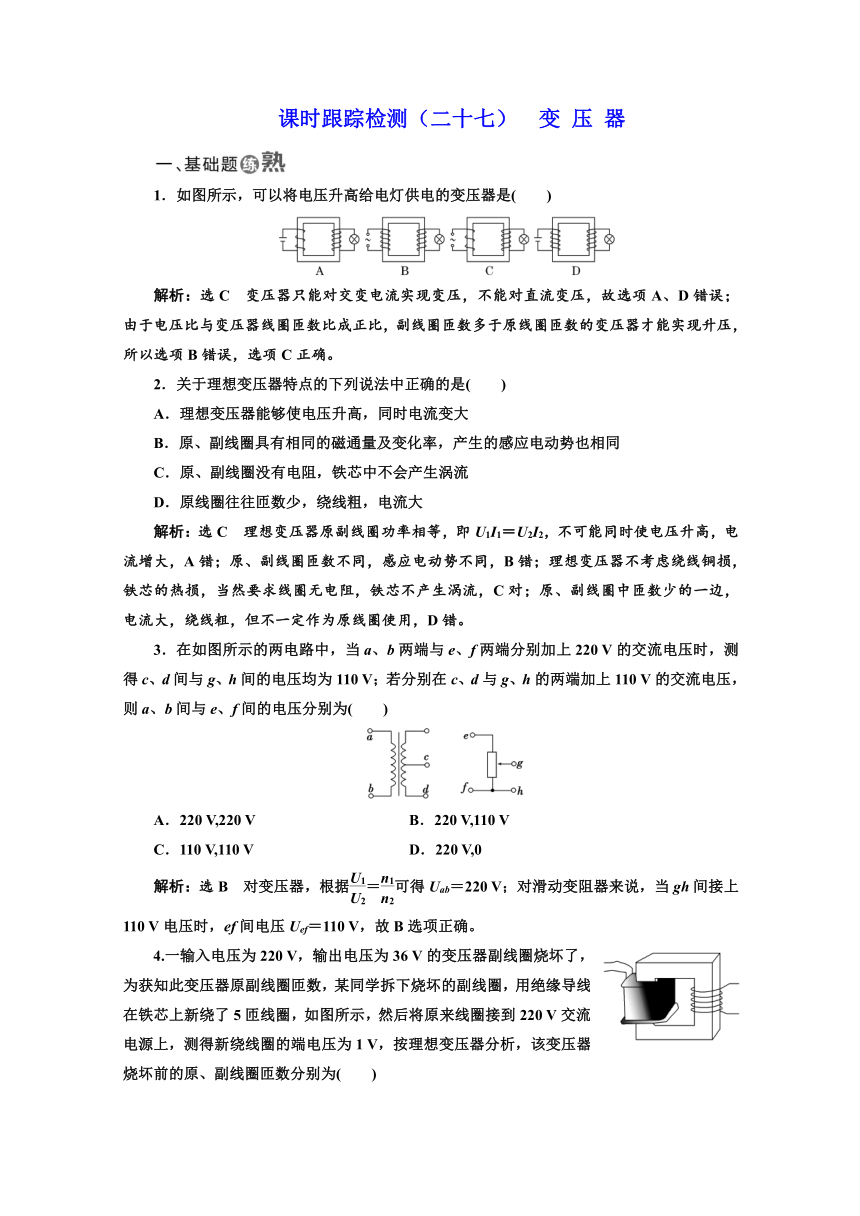

课时跟踪检测(二十七) 变 压 器
1.如图所示,可以将电压升高给电灯供电的变压器是(  )
解析:选C 变压器只能对交变电流实现变压,不能对直流变压,故选项A、D错误;由于电压比与变压器线圈匝数比成正比,副线圈匝数多于原线圈匝数的变压器才能实现升压,所以选项B错误,选项C正确。
2.关于理想变压器特点的下列说法中正确的是(  )
A.理想变压器能够使电压升高,同时电流变大
B.原、副线圈具有相同的磁通量及变化率,产生的感应电动势也相同
C.原、副线圈没有电阻,铁芯中不会产生涡流
D.原线圈往往匝数少,绕线粗,电流大
解析:选C 理想变压器原副线圈功率相等,即U1I1=U2I2,不可能同时使电压升高,电流增大,A错;原、副线圈匝数不同,感应电动势不同,B错;理想变压器不考虑绕线铜损,铁芯的热损,当然要求线圈无电阻,铁芯不产生涡流,C对;原、副线圈中匝数少的一边,电流大,绕线粗,但不一定作为原线圈使用,D错。
3.在如图所示的两电路中,当a、b两端与e、f两端分别加上220 V的交流电压时,测得c、d间与g、h间的电压均为110 V;若分别在c、d与g、h的两端加上110 V的交流电压,则a、b间与e、f间的电压分别为(  )
A.220 V,220 V      B.220 V,110 V
C.110 V,110 V D.220 V,0
解析:选B 对变压器,根据=可得Uab=220 V;对滑动变阻器来说,当gh间接上110 V电压时,ef间电压Uef=110 V,故B选项正确。
4.一输入电压为220 V,输出电压为36 V的变压器副线圈烧坏了,为获知此变压器原副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈,如图所示,然后将原来线圈接到220 V交流电源上,测得新绕线圈的端电压为1 V,按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为(  )

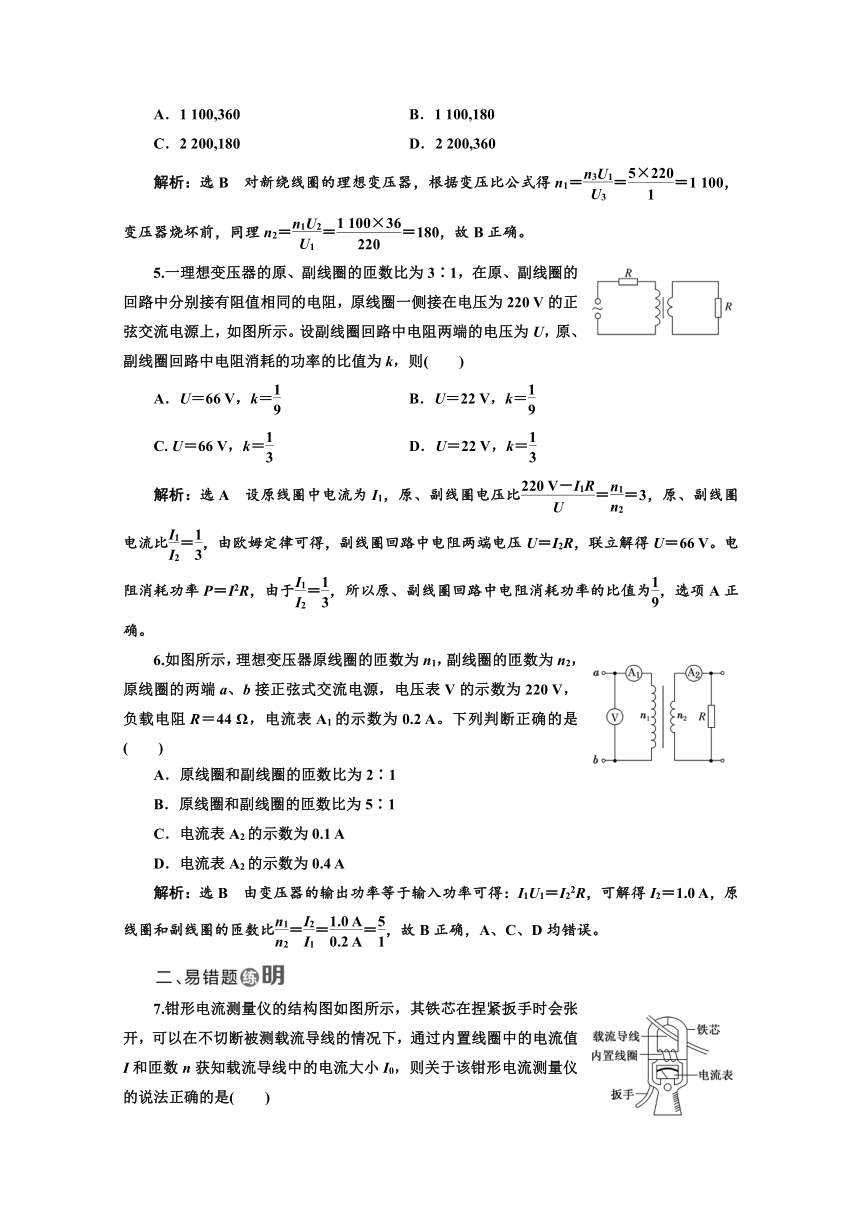

A.1 100,360      B.1 100,180
C.2 200,180 D.2 200,360
解析:选B 对新绕线圈的理想变压器,根据变压比公式得n1===1 100,变压器烧坏前,同理n2===180,故B正确。
5.一理想变压器的原、副线圈的匝数比为3∶1,在原、副线圈的回路中分别接有阻值相同的电阻,原线圈一侧接在电压为220 V的正弦交流电源上,如图所示。设副线圈回路中电阻两端的电压为U,原、副线圈回路中电阻消耗的功率的比值为k,则(  )
A.U=66 V,k= B.U=22 V,k=
C. U=66 V,k= D.U=22 V,k=
解析:选A 设原线圈中电流为I1,原、副线圈电压比==3,原、副线圈电流比=,由欧姆定律可得,副线圈回路中电阻两端电压U=I2R,联立解得U=66 V。电阻消耗功率P=I2R,由于=,所以原、副线圈回路中电阻消耗功率的比值为,选项A正确。
6.如图所示,理想变压器原线圈的匝数为n1,副线圈的匝数为n2,原线圈的两端a、b接正弦式交流电源,电压表V的示数为220 V,负载电阻R=44 Ω,电流表A1的示数为0.2 A。下列判断正确的是(  )
A.原线圈和副线圈的匝数比为2∶1
B.原线圈和副线圈的匝数比为5∶1
C.电流表A2的示数为0.1 A
D.电流表A2的示数为0.4 A
解析:选B 由变压器的输出功率等于输入功率可得:I1U1=I22R,可解得I2=1.0 A,原线圈和副线圈的匝数比===,故B正确,A、C、D均错误。
7.钳形电流测量仪的结构图如图所示,其铁芯在捏紧扳手时会张开,可以在不切断被测载流导线的情况下,通过内置线圈中的电流值I和匝数n获知载流导线中的电流大小I0,则关于该钳形电流测量仪的说法正确的是(  )

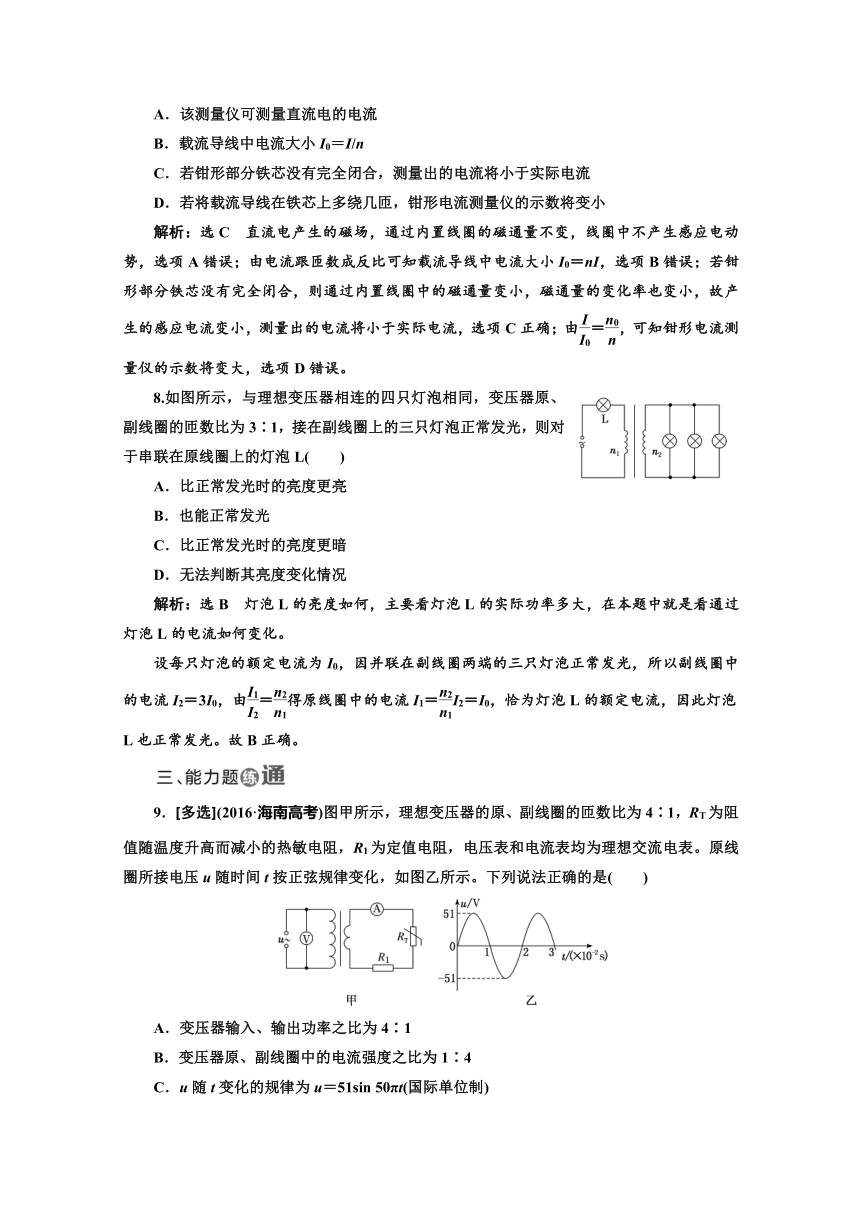

A.该测量仪可测量直流电的电流
B.载流导线中电流大小I0=I/n
C.若钳形部分铁芯没有完全闭合,测量出的电流将小于实际电流
D.若将载流导线在铁芯上多绕几匝,钳形电流测量仪的示数将变小
解析:选C 直流电产生的磁场,通过内置线圈的磁通量不变,线圈中不产生感应电动势,选项A错误;由电流跟匝数成反比可知载流导线中电流大小I0=nI,选项B错误;若钳形部分铁芯没有完全闭合,则通过内置线圈中的磁通量变小,磁通量的变化率也变小,故产生的感应电流变小,测量出的电流将小于实际电流,选项C正确;由=,可知钳形电流测量仪的示数将变大,选项D错误。
8.如图所示,与理想变压器相连的四只灯泡相同,变压器原、副线圈的匝数比为3∶1,接在副线圈上的三只灯泡正常发光,则对于串联在原线圈上的灯泡L(  )
A.比正常发光时的亮度更亮
B.也能正常发光
C.比正常发光时的亮度更暗
D.无法判断其亮度变化情况
解析:选B 灯泡L的亮度如何,主要看灯泡L的实际功率多大,在本题中就是看通过灯泡L的电流如何变化。
设每只灯泡的额定电流为I0,因并联在副线圈两端的三只灯泡正常发光,所以副线圈中的电流I2=3I0,由=得原线圈中的电流I1=I2=I0,恰为灯泡L的额定电流,因此灯泡L也正常发光。故B正确。
9.[多选](2016·海南高考)图甲所示,理想变压器的原、副线圈的匝数比为4∶1,RT为阻值随温度升高而减小的热敏电阻,R1为定值电阻,电压表和电流表均为理想交流电表。原线圈所接电压u随时间t按正弦规律变化,如图乙所示。下列说法正确的是(  )
A.变压器输入、输出功率之比为4∶1
B.变压器原、副线圈中的电流强度之比为1∶4
C.u随t变化的规律为u=51sin 50πt(国际单位制)
D.若热敏电阻RT的温度升高,则电压表的示数不变,电流表的示数变大
解析:选BD 由题意,理想变压器输入、输出功率之比为1∶1,选项A错误;变压器原、副线圈中的电流强度与匝数成反比,即==,故选项B正确;由题图乙可知交流电压最大值Um=51 V,周期T=0.02 s,角速度ω=100π rad/s,则可得u=51sin 100πt (V),故选项C错误;RT的温度升高时,阻值减小,电流表的示数变大,电压表示数不变,故选项D正确。
10.如图甲所示的电路中,理想变压器原、副线圈匝数比为10∶1,原线圈接入图乙所示的不完整的正弦电流,副线圈接火灾报警系统(报警器未画出),电压表和电流表均为理想电表,R0和R1为定值电阻,R为半导体热敏电阻,其阻值随温度的升高而减小,下列说法中正确的是(  )
A.R处出现火警时电压表示数增大
B.R处出现火警时电流表示数减小
C.图乙中电压的有效值为220 V
D.电压表的示数为11 V
解析:选D 由·+0= T,可求得图乙中电压有效值U1=110 V,由=,可得电压表示数U2=11 V,C错误,D正确;R处出现火警时,R电阻变小,副线圈电流增大,原线圈电流也随之增大,电流表示数增大,但电压表示数不变,故A、B均错误。
11.如图所示,理想变压器B的原线圈跟副线圈的匝数比n1∶n2=2∶1,交流电源电压u1=311·sin 100πt(V),F为熔断电流为I0=1.0 A的保险丝,负载为一可变电阻。
(1)当电阻R=100 Ω时,保险丝能否被熔断?
(2)要使保险丝不被熔断,电阻R的阻值应不小于多少?变压器输出的电功率不能超过多少?
解析:原线圈电压的有效值为U1= V=220 V
由=得副线圈两端的电压
U2=U1=×220 V=110 V。
(1)当R=100 Ω时,副线圈中电流I2== A=1.10 A
由U1I1=U2I2得原线圈中的电流为
I1=I2=×1.10 A=0.55 A
由于I1<I0(熔断电流),故保险丝不会熔断。
(2)设电阻R取某一值R0时,原线圈中的电流I1刚好达到熔断电流I0,即I1=1.0 A,则副线圈中的电流为I2=I1=2×1.0 A=2.0 A
电阻R的阻值为:R0== Ω=55 Ω
此时变压器的输出功率为P2=I2U2=2.0×110 W=220 W
可见,要使保险丝F不被熔断,电阻R的阻值不能小于55 Ω,变压器输出的电功率不能超过220 W。
答案:(1)不会熔断 (2)55 Ω 220 W
12.图甲为一理想变压器,ab为原线圈,ce为副线圈,d为副线圈引出的一个接头,原线圈输入正弦式交变电压的u-t图像如图乙所示。若只在ce间接一只Rce=400 Ω的电阻,或只在de间接一只Rde=225 Ω的电阻,两种情况下电阻消耗的功率均为80 W。
(1)请写出原线圈输入电压瞬时值uab的表达式。
(2)求只在ce间接400 Ω电阻时,原线圈中的电流I1。
(3)求ce和de间线圈的匝数比。
解析:(1)由题图乙知ω=200π rad/s,
电压瞬时值uab=400sin 200πt(V)。
(2)电压有效值U1=200 V,
理想变压器P1=P2,
原线圈中的电流I1=,
解得I1≈0.28 A。
(3)设ab间匝数为n1,则=,
同理=,
由题意知=,
联立以上各式得=,
代入数据得=。
答案:(1)uab=400sin 200πt(V) (2)0.28 A (3)
