4.1 划时代的发现 4.2 探究感应电流的产生条件+练习 Word版含答案

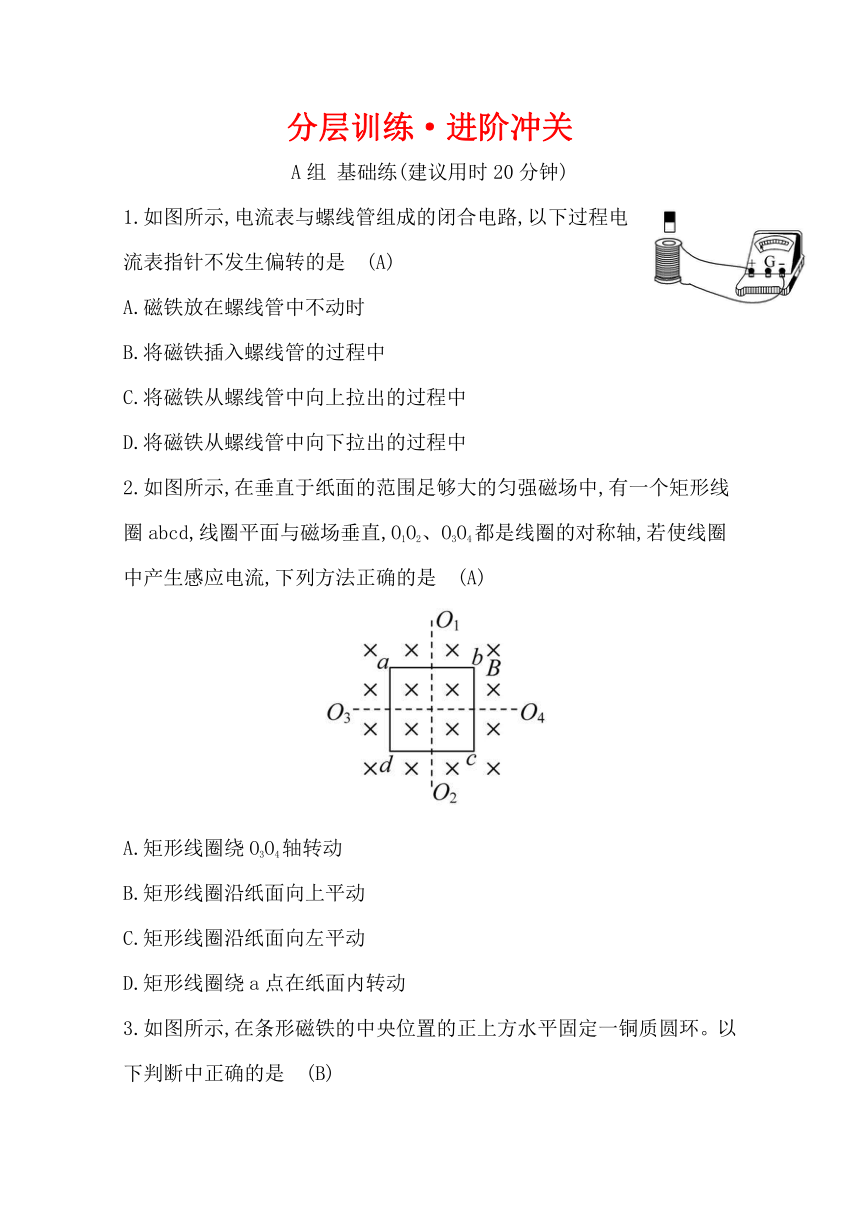

分层训练·进阶冲关
A组 基础练(建议用时20分钟)
1.如图所示,电流表与螺线管组成的闭合电路,以下过程电流表指针不发生偏转的是 (A)
A.磁铁放在螺线管中不动时
B.将磁铁插入螺线管的过程中
C.将磁铁从螺线管中向上拉出的过程中
D.将磁铁从螺线管中向下拉出的过程中
2.如图所示,在垂直于纸面的范围足够大的匀强磁场中,有一个矩形线圈abcd,线圈平面与磁场垂直,O1O2、O3O4都是线圈的对称轴,若使线圈中产生感应电流,下列方法正确的是 (A)
A.矩形线圈绕O3O4轴转动
B.矩形线圈沿纸面向上平动
C.矩形线圈沿纸面向左平动
D.矩形线圈绕a点在纸面内转动

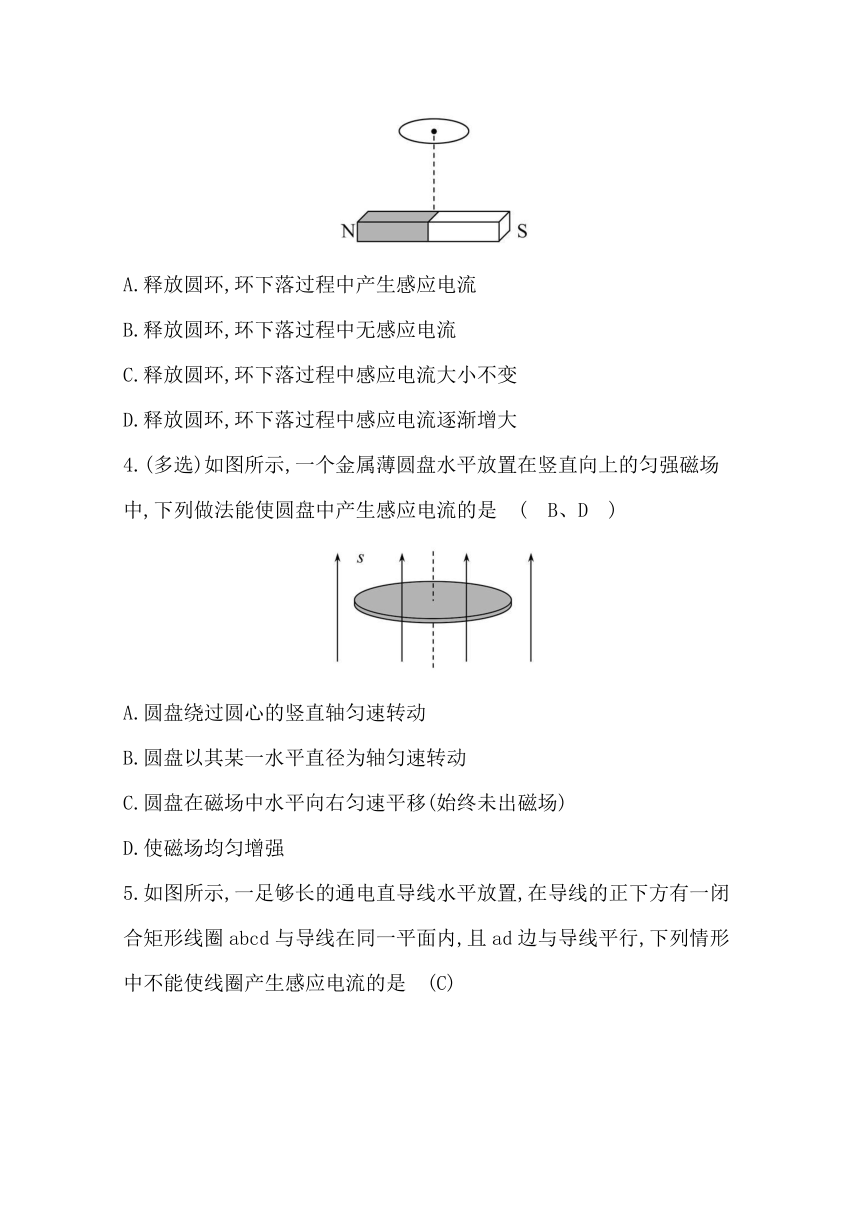

3.如图所示,在条形磁铁的中央位置的正上方水平固定一铜质圆环。以下判断中正确的是 (B)
A.释放圆环,环下落过程中产生感应电流
B.释放圆环,环下落过程中无感应电流
C.释放圆环,环下落过程中感应电流大小不变
D.释放圆环,环下落过程中感应电流逐渐增大
4.(多选)如图所示,一个金属薄圆盘水平放置在竖直向上的匀强磁场中,下列做法能使圆盘中产生感应电流的是 (　B、D　)
A.圆盘绕过圆心的竖直轴匀速转动
B.圆盘以其某一水平直径为轴匀速转动
C.圆盘在磁场中水平向右匀速平移(始终未出磁场)
D.使磁场均匀增强

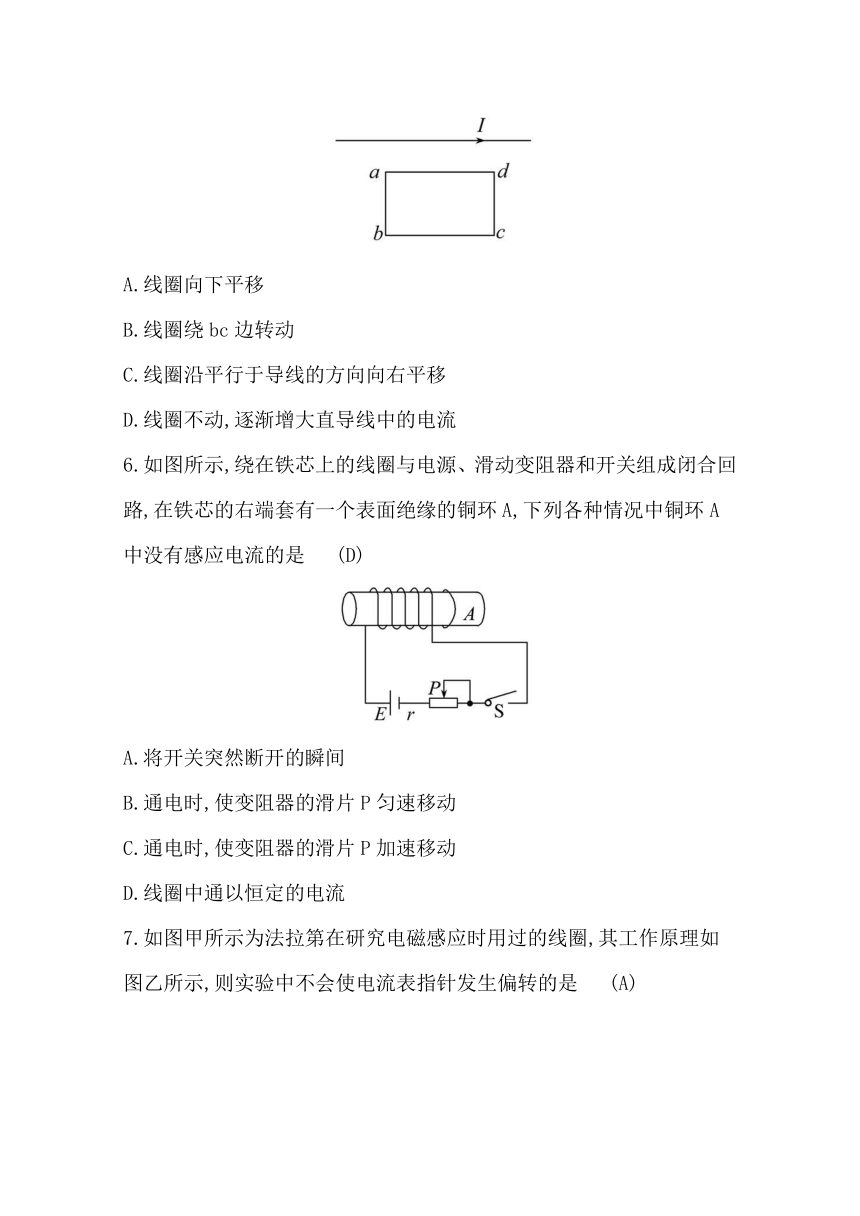

5.如图所示,一足够长的通电直导线水平放置,在导线的正下方有一闭合矩形线圈abcd与导线在同一平面内,且ad边与导线平行,下列情形中不能使线圈产生感应电流的是 (C)
A.线圈向下平移
B.线圈绕bc边转动
C.线圈沿平行于导线的方向向右平移
D.线圈不动,逐渐增大直导线中的电流
6.如图所示,绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路,在铁芯的右端套有一个表面绝缘的铜环A,下列各种情况中铜环A中没有感应电流的是 (D)
A.将开关突然断开的瞬间
B.通电时,使变阻器的滑片P匀速移动
C.通电时,使变阻器的滑片P加速移动
D.线圈中通以恒定的电流
7.如图甲所示为法拉第在研究电磁感应时用过的线圈,其工作原理如图乙所示,则实验中不会使电流表指针发生偏转的是 (A)
A.保持开关闭合 B.开关闭合瞬间
C.开关断开瞬间 D.移动变阻器滑片
B组 提升练(建议用时20分钟)
8.金属线框在下列四种情况中能产生感应电流的是 (D)
9.如图所示,在纸面内放有一个条形磁铁和一个圆形线圈(位于磁铁正中央),下列情况中能使线圈中产生感应电流的是 (D)
A.将磁铁在纸面内向上平移
B.将磁铁在纸面内向右平移
C.将磁铁绕垂直纸面的轴转动
D.将磁铁的N极转向纸外,S极转向纸内
10.如图所示,导线ab和cd互相平行,则下列四种情况下导线cd中无感应电流的是(D)
A.开关S闭合或断开的瞬间
B.闭合开关S,滑动变阻器的触头向左滑动
C.闭合开关S,滑动变阻器的触头向右滑动
D.闭合开关S,变阻器的触头不滑动
11.(多选)彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面,当两导线中的电流均增大时,下图中闭合线圈一定产生感应电流的是 (　C、D　)
12.如图所示,一有界的匀强磁场区域,宽度为d,一边长为L的正方形导线框以速度v匀速地通过磁场区域,若dA. B. C. D.
C组 培优练(建议用时20分钟)
13.如图所示,一个“?”型金属框架水平放置,其上放有一个金属导体棒 ab,有一磁感应强度为 B 的匀强磁场斜向上穿过轨道平面,且与竖直方向的夹角为 θ。在下列各过程中,一定能在轨道回路中产生感应电流的是 (B)
A.将“?”型框架匝数增加
B.ab向右运动,同时使θ减小
C.使磁感应强度B减小,θ角同时也减小
D.ab向右运动,同时增大磁感应强度B和θ角(0°<θ<90°)
14.如图所示,固定于水平面上的金属架abcd处在竖直向下的匀强磁场中,金属棒MN沿框架以速度v向右做匀速运动。t=0时,磁感应强度为B0,此时MN到达的位置恰好使MbcN构成一个边长为l的正方形。为使MN棒中不产生感应电流,从t=0开始,磁感应强度B随时间t变化的示意图为(C)
