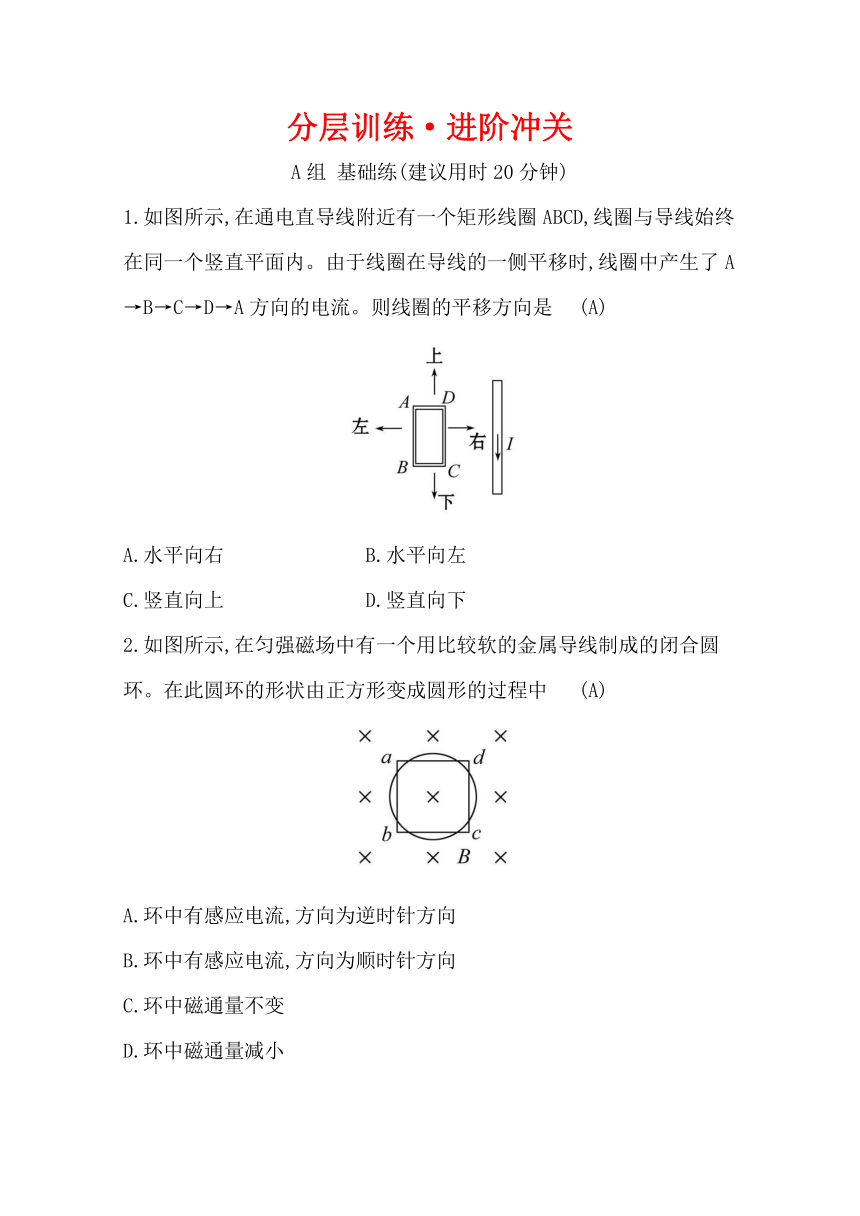

分层训练·进阶冲关
A组 基础练(建议用时20分钟)
1.如图所示,在通电直导线附近有一个矩形线圈ABCD,线圈与导线始终在同一个竖直平面内。由于线圈在导线的一侧平移时,线圈中产生了A→B→C→D→A方向的电流。则线圈的平移方向是 (A)
A.水平向右 B.水平向左
C.竖直向上 D.竖直向下
2.如图所示,在匀强磁场中有一个用比较软的金属导线制成的闭合圆环。在此圆环的形状由正方形变成圆形的过程中 (A)
A.环中有感应电流,方向为逆时针方向
B.环中有感应电流,方向为顺时针方向
C.环中磁通量不变
D.环中磁通量减小

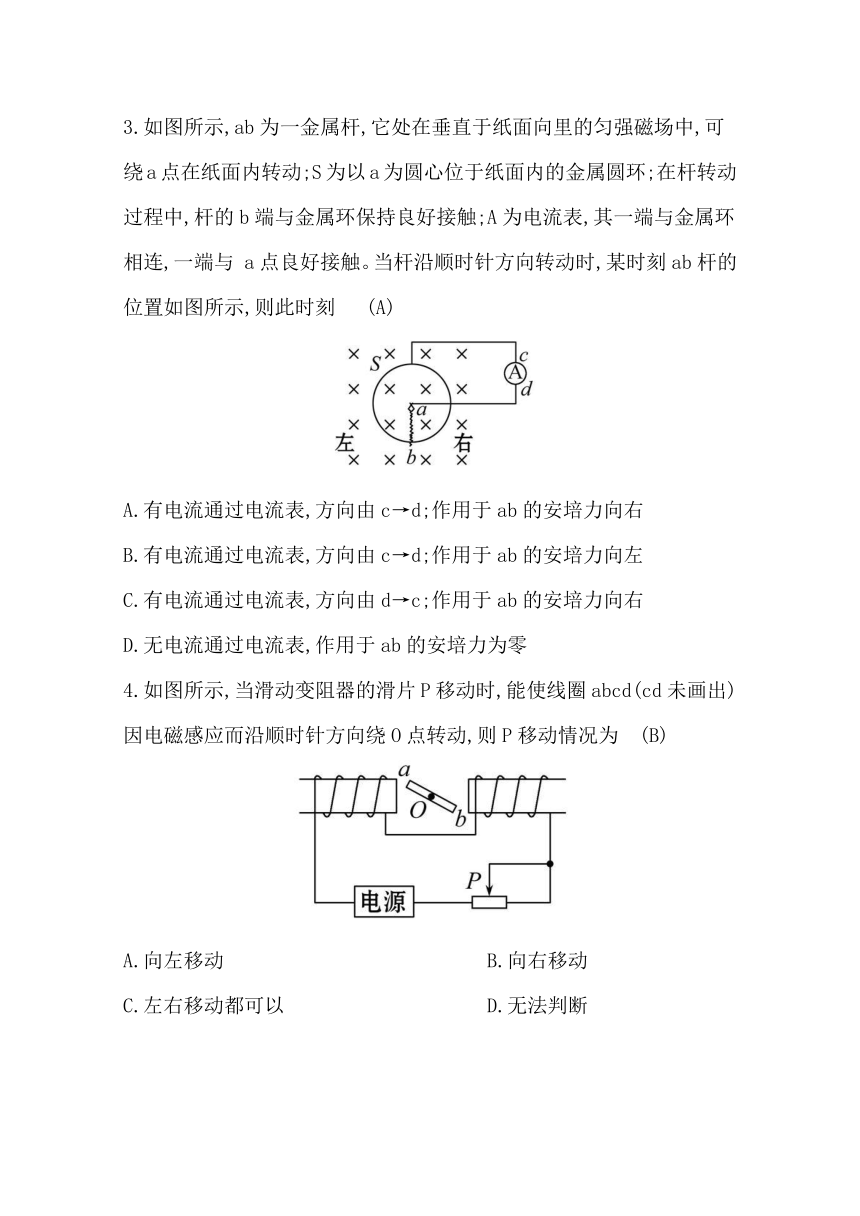

3.如图所示,ab为一金属杆,它处在垂直于纸面向里的匀强磁场中,可绕a点在纸面内转动;S为以a为圆心位于纸面内的金属圆环;在杆转动过程中,杆的b端与金属环保持良好接触;A为电流表,其一端与金属环相连,一端与 a点良好接触。当杆沿顺时针方向转动时,某时刻ab杆的位置如图所示,则此时刻 (A)
A.有电流通过电流表,方向由c→d;作用于ab的安培力向右
B.有电流通过电流表,方向由c→d;作用于ab的安培力向左
C.有电流通过电流表,方向由d→c;作用于ab的安培力向右
D.无电流通过电流表,作用于ab的安培力为零
4.如图所示,当滑动变阻器的滑片P移动时,能使线圈abcd(cd未画出)因电磁感应而沿顺时针方向绕O点转动,则P移动情况为 (B)
A.向左移动 B.向右移动
C.左右移动都可以 D.无法判断

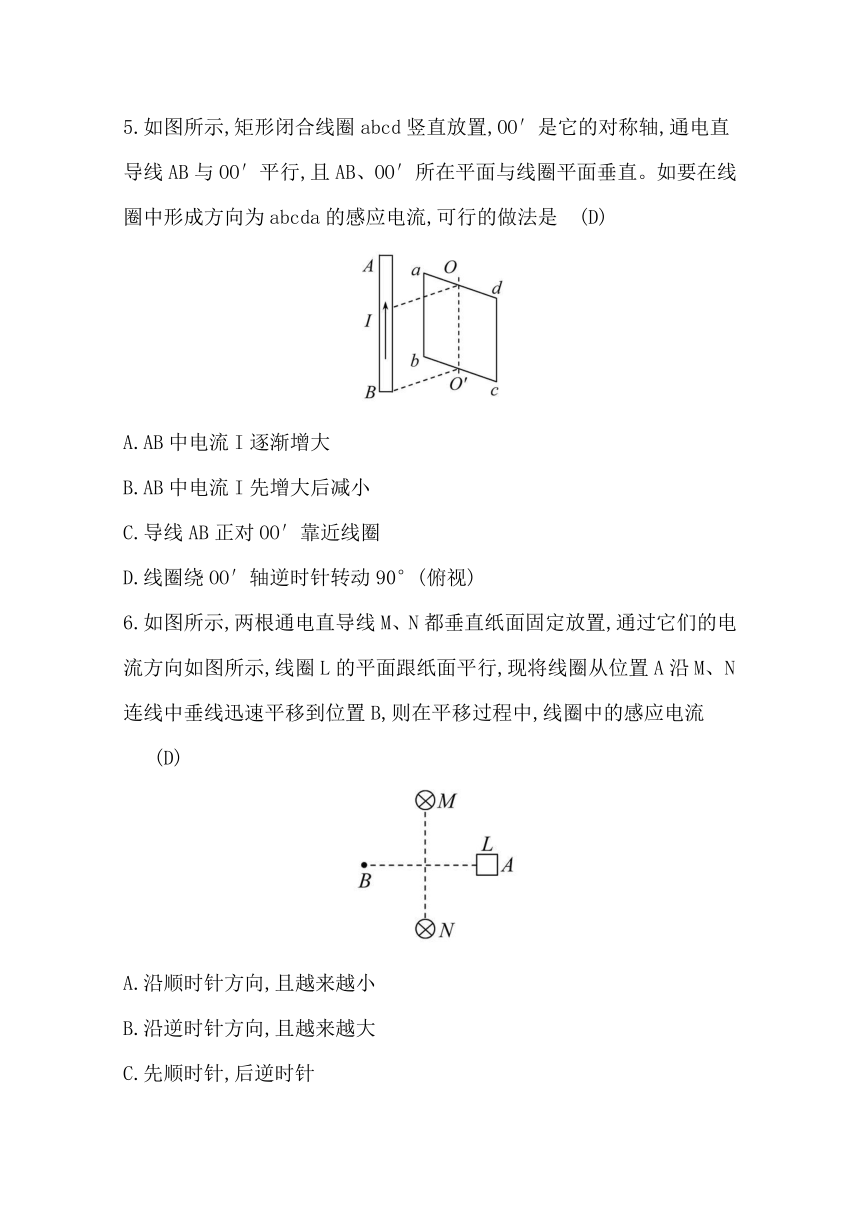

5.如图所示,矩形闭合线圈abcd竖直放置,OO′是它的对称轴,通电直导线AB与OO′平行,且AB、OO′所在平面与线圈平面垂直。如要在线圈中形成方向为abcda的感应电流,可行的做法是 (D)
A.AB中电流I逐渐增大
B.AB中电流I先增大后减小
C.导线AB正对OO′靠近线圈
D.线圈绕OO′轴逆时针转动90°(俯视)
6.如图所示,两根通电直导线M、N都垂直纸面固定放置,通过它们的电流方向如图所示,线圈L的平面跟纸面平行,现将线圈从位置A沿M、N连线中垂线迅速平移到位置B,则在平移过程中,线圈中的感应电流 (D)
A.沿顺时针方向,且越来越小
B.沿逆时针方向,且越来越大
C.先顺时针,后逆时针
D.始终为零

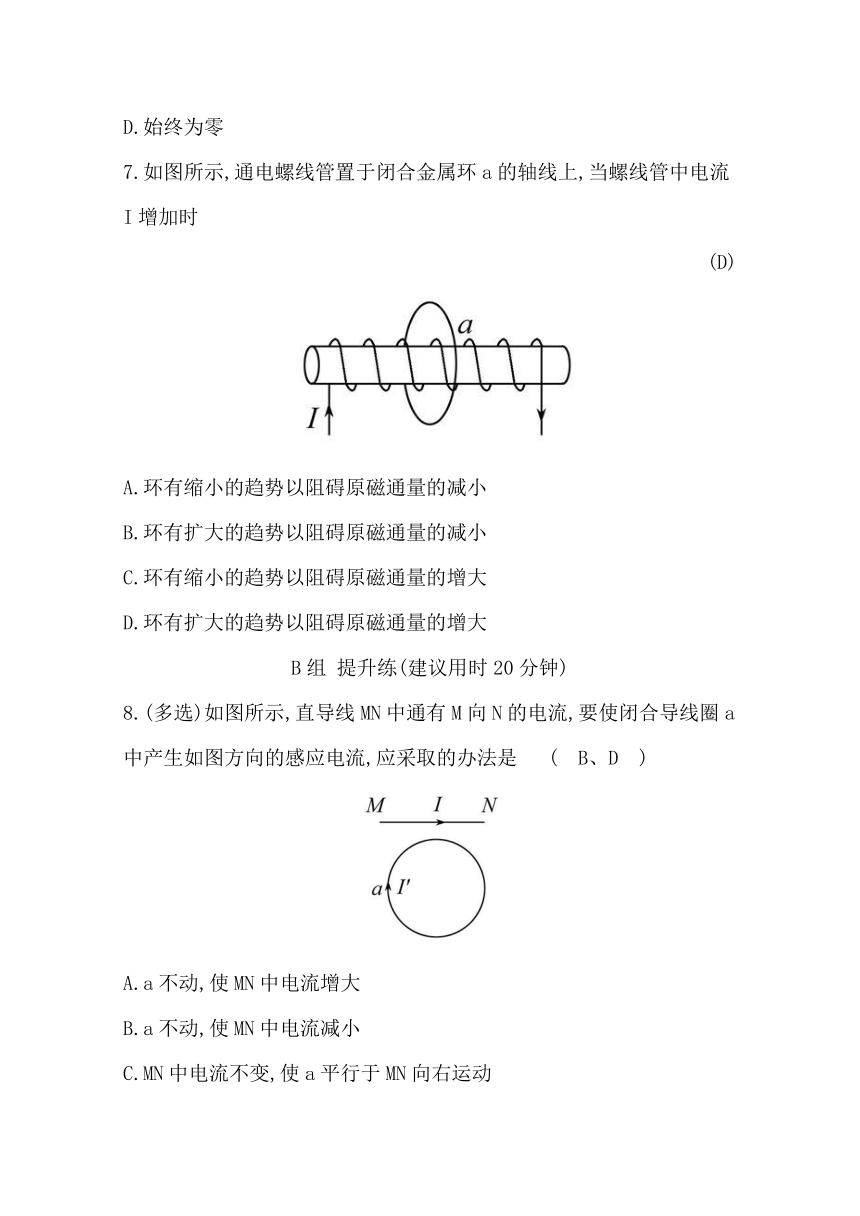

7.如图所示,通电螺线管置于闭合金属环a的轴线上,当螺线管中电流I增加时
(D)
A.环有缩小的趋势以阻碍原磁通量的减小
B.环有扩大的趋势以阻碍原磁通量的减小
C.环有缩小的趋势以阻碍原磁通量的增大
D.环有扩大的趋势以阻碍原磁通量的增大
B组 提升练(建议用时20分钟)
8.(多选)如图所示,直导线MN中通有M向N的电流,要使闭合导线圈a中产生如图方向的感应电流,应采取的办法是 ( B、D )
A.a不动,使MN中电流增大
B.a不动,使MN中电流减小
C.MN中电流不变,使a平行于MN向右运动
D.MN中电流不变,使a向着远离MN方向运动
9.(多选)如图所示,在水平木制桌面上平放一个铜制的圆环,在它上方近处有一个N极朝上的条形磁铁,铜环始终静止。关于铜环对桌面的压力F和铜环重力G的大小关系,下列说法中正确的是 ( A、D )
A.当条形磁铁靠近铜环时,F>G
B.当条形磁铁靠近铜环时,FC.当条形磁铁远离铜环时,F>G
D.当条形磁铁远离铜环时,F10.如图甲所示,两个闭合圆形线圈A、B的圆心重合,放在同一水平面内,线圈B中通以如图乙所示的交变电流,设t=0时电流沿逆时针方向(图中箭头所示)。对于线圈A,在t1～t2时间内,下列说法中正确的是 (D)
A.有顺时针方向的电流,且有扩张的趋势
B.有顺时针方向的电流,且有收缩的趋势
C.有逆时针方向的电流,且有扩张的趋势
D.有逆时针方向的电流,且有收缩的趋势
11.如图所示,一个条形磁铁从线圈上方很远处开始向下匀速穿过一环形线圈,t1表示磁铁中部与线圈共面的时刻,能够正确反映环形线圈中电流随时间变化情况的图是(规定俯视逆时针方向电流为正方向) (D)
12.1831 年8月,英国物理学家法拉第在经历多次失败后,终于发现了电磁感应现象。法拉第最初发现电磁感应现象的实验装置如图所示,软铁环上绕有A、B两个线圈。关于该实验,下列说法中正确的是 (C)
A.先闭合S2,再闭合S1后,线圈B中有持续的电流产生
B.先闭合S1,再闭合S2后,线圈B中有持续的电流产生
C.S1、S2均闭合,断开S1瞬间,线圈B中的感应电流向右流过电流表
D.S1、S2均闭合,断开S1瞬间,线圈B中的感应电流向左流过电流表
13.(多选)如图,一导体圆环保持水平,沿一个性质匀称的条形磁铁轴线落下,条形磁铁竖直固定,圆环中心始终位于磁铁轴线上。已知当圆环落至B、D两位置时,刚好经过磁铁上下端截面,而C位置位于磁铁正中。不计空气阻力,下列说法正确的有 ( A、C )
A.圆环由A落至B的过程中,环中感应电流从上至下看为顺时针
B.圆环由B落至C的过程中,圆环磁通量在减少
C.圆环落至C、D之间时,圆环有收缩趋势
D.圆环由A落至E的过程中,任意时刻加速度都小于重力加速度g
14.如图所示,一圆形闭合小铜环从高处由静止开始下落,穿过一根竖直悬挂的、质量为m的条形磁铁,铜环的中心轴线与条形磁铁的中心轴线始终保持重合。则细绳中弹力F随时间t的变化关系图象可能是 (B)
C组 培优练(建议用时15分钟)
15.如图所示,在一固定水平放置的闭合导体圆环上方,有一条形磁铁,从离地面高h处,由静止开始下落,最后落在水平地面上。磁铁下落过程中始终保持竖直方向,并从圆环中心穿过圆环,而不与圆环接触。若不计空气阻力。重力加速度为g,下列说法中正确的是 (A)
A.在磁铁下落的整个过程中,圆环中的感应电流方向先逆时针后顺时针(从上向下看圆环)
B.磁铁在整个下落过程中,受圆环对它的作用力先竖直向上后竖直向下
C.磁铁在整个下落过程中,它的机械能不变
D.磁铁落地时的速率一定等于
16.为判断线圈绕向,可将灵敏电流计G与线圈L连接,如图所示。已知线圈由a端开始绕至b端;当电流从电流计G左端流入时,指针向左偏转。
(1)将条形磁铁N极向下从线圈上方竖直插入L时,发现指针向左偏转。俯视线圈,其绕向为__顺时针__(选填“顺时针”或“逆时针”)。?
(2)当条形磁铁从图中虚线位置向右远离L时,指针向右偏转。俯视线圈,其绕向为__逆时针__(选填“顺时针”或“逆时针”)。?
