第5节 光的反射和折射（课件 36张PPT 第3课时）

课件36张PPT。第5节：光的反射和折射
第3课时水中有鱼的像是
由于光的反射形成的吗？水中有山的虚像，形成的原理是什么？什么叫光的反射?东阳吴宁一中 孙超群汤姆大叔漫画系列视深度(看到的深度)
小于实际深度东阳吴宁一中 孙超群筷子怎么折断了？mpg看起来向上弯折看不见的硬币mpg 光斜射向水面会如何？光从一种介质斜射进入另一种介质时，传
播方向发生改变的现象叫光的折射一部分光线发生反射（没有穿过界面）

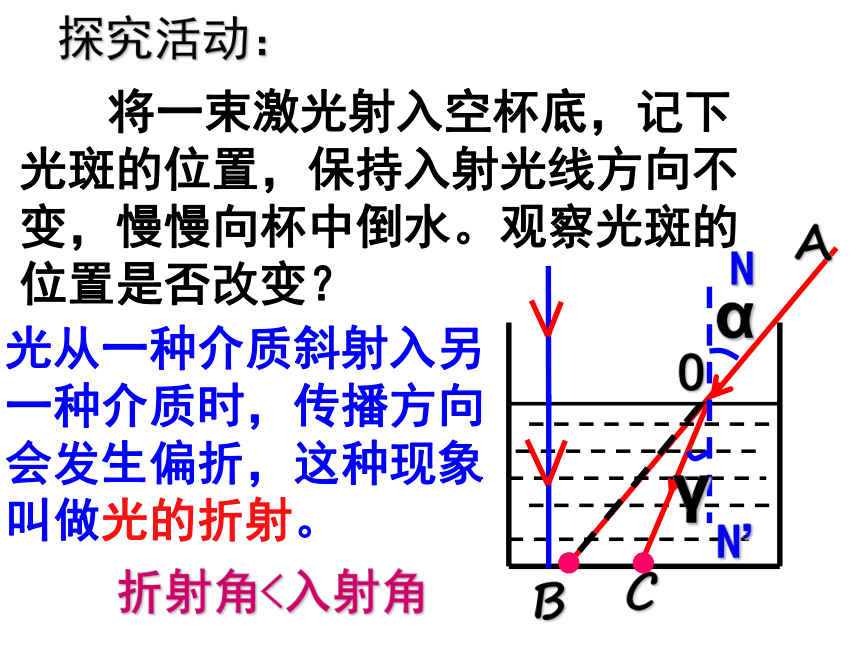

一部分光线穿过界面光的折射现象 mpg 将一束激光射入空杯底，记下光斑的位置，保持入射光线方向不变，慢慢向杯中倒水。观察光斑的位置是否改变？

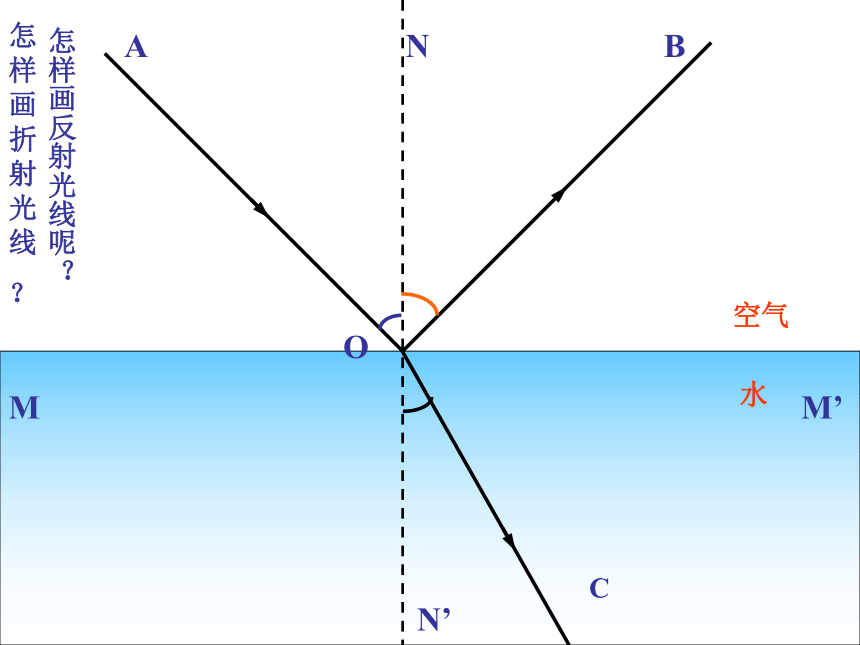

CB探究活动：αγONN’A折射角<入射角光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。αγNN’东阳吴宁一中 孙超群怎样画反射光线呢？ A N B
O
M M’

怎样画折射光线

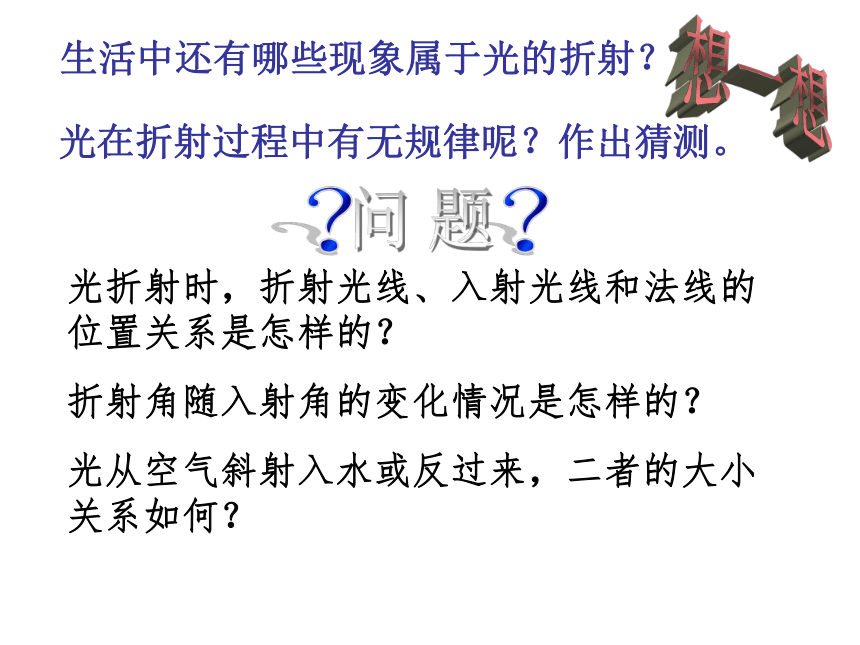

？空气水CN’光在折射过程中有无规律呢？作出猜测。光折射时，折射光线、入射光线和法线的位置关系是怎样的？
折射角随入射角的变化情况是怎样的？

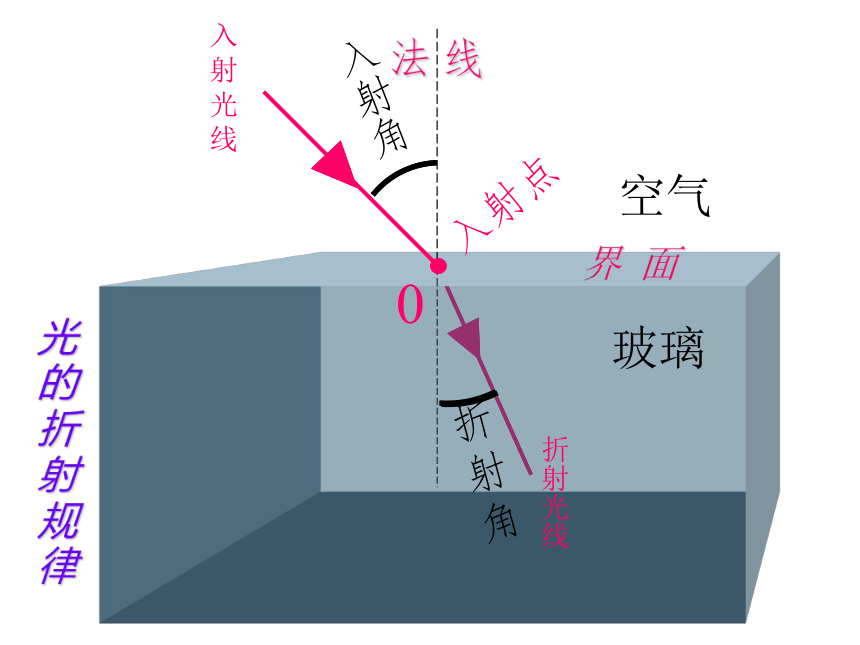

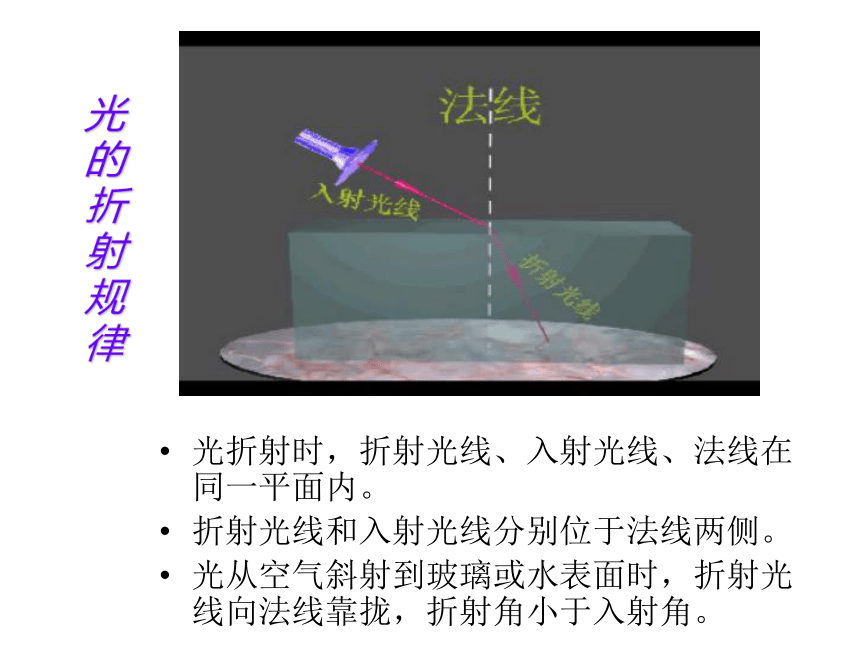

光从空气斜射入水或反过来，二者的大小关系如何？想一想生活中还有哪些现象属于光的折射？入射光线光的折射规律折射光线入射角折射角法 线入射点0界 面玻璃空气光折射时，折射光线、入射光线、法线在同一平面内。
折射光线和入射光线分别位于法线两侧。
光从空气斜射到玻璃或水表面时，折射光线向法线靠拢，折射角小于入射角。光的折射规律入射角增大，折射角也增大。光的折射规律入射角变化 光垂直射到玻璃或水表面时，在玻璃或水中的传播方向不变。光的折射规律光从玻璃中斜射入空气中，折射光线将偏离法线，折射角大于入射角。光的折射规律在的折射中，光路是可逆的。光的折射规律 光折射时，折射光线、入射光线、法线在同一 内；折射光线和入射光线分别位于 两侧。光的折射规律 光从空气斜射到水或其它透明物质时，折射光线向法线 ，折射角 入射角，入射角增大时，折射角也 ；光从水或其它物质斜射入空气时，折射光 法线，折射角 入射角。平面法线靠近小于增大大于 光垂直射到水或玻璃表面时，折射光线和入射光线在 直线上，传播方向 。远离同一不变在的折射中，光路是可逆的。想一想以相同的入射角，使光分别从空气斜射
入水或玻璃中，你观察到什么不同？不同介质对光的折射本领不同折射规律怎么记忆？根据光速快A慢空气空气玻璃砖真实的鱼渔民叉鱼时，为什么总是要向看到的鱼的下方叉才能叉到鱼？ 空气水解释现象PP’水中的筷子为什么会偏折?解释现象PP’硬币为何可以再看到?我们看到的水中物体是变浅了还是变深了?解释现象水中的海龟看岸上的树，树变高还是变矮在水中潜水员看到的海面上空的气球比气球的实际位置 水.高.空气看到的气球在折射光线的反向延长线上. 池水变浅小阳到水族馆参观,透过玻璃看到水中的一条鱼在A点,而鱼的实际位置在B点,请画出人看到鱼的光路.先画出进入眼点的折射光线,它的反向延长线经过鱼的像点A点.ABO海市蜃楼光经过不均匀的大气时发生折射，形成的虚像。 我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。看到的水中部分应向上弯折违背了光的折射规律小 结 1、知道光的折射现象折射光线、折射角。
2、知道光的折射规律。
3、知道在光的折射现象中光路可逆。
4、学会画折射的光路图。
5、能用光的折射解释生活中的一些简单现象。 光的反射和光的折射光的反射成像：在岸上看到水面上的物体在水中成的像光的折射成像：在岸上看到水中的物体在水中成的像东阳吴宁一中 孙超群1、一束光线从空气中射入水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。Ｃ练习东阳吴宁一中 孙超群2、一束光线与界面成30°角射到界面上时，发生了反射和折射。已知反射光线与入射光线的夹角85°，折射角为（　　).
Ａ、15° B、35° 　　　　　　　　　　　　　　　　　　　　　　　　　　
　Ｃ、45　 D、60°　B3、一束光线在空气和玻璃两种介质表面发生反射和折射，请在图中标出入射光线、反射光线、折射光线的方向。判断入射角、折射角的大小及玻璃在界面的哪一方。AGDCOFEB30°20°60°4、有一束入射光，从空气斜射入某透明物
质，在界面处有反射现象和折射现象同时
发生，得到OA、OB、OC三条光线，并画出
界面PQ和法线MN。ABCO80°120°
