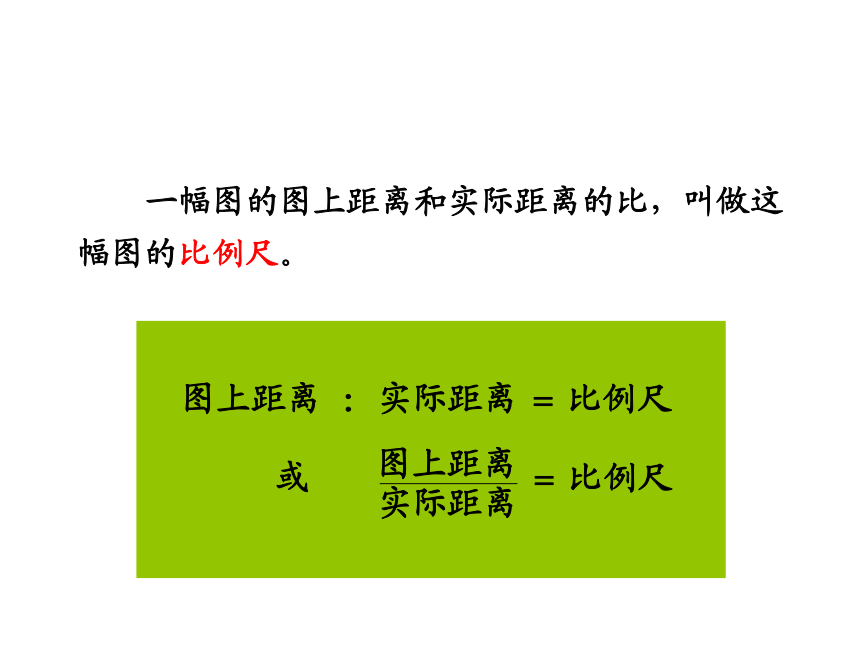

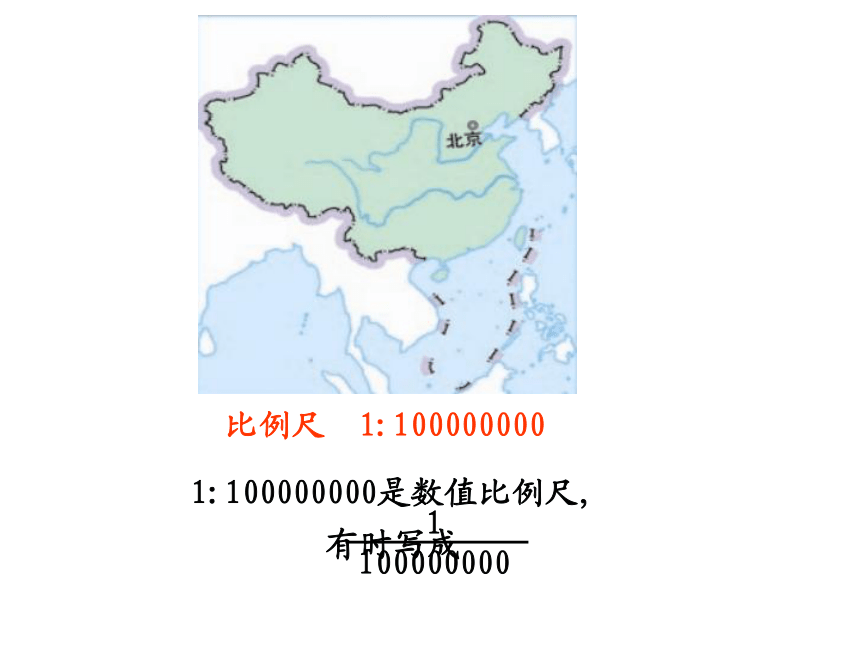

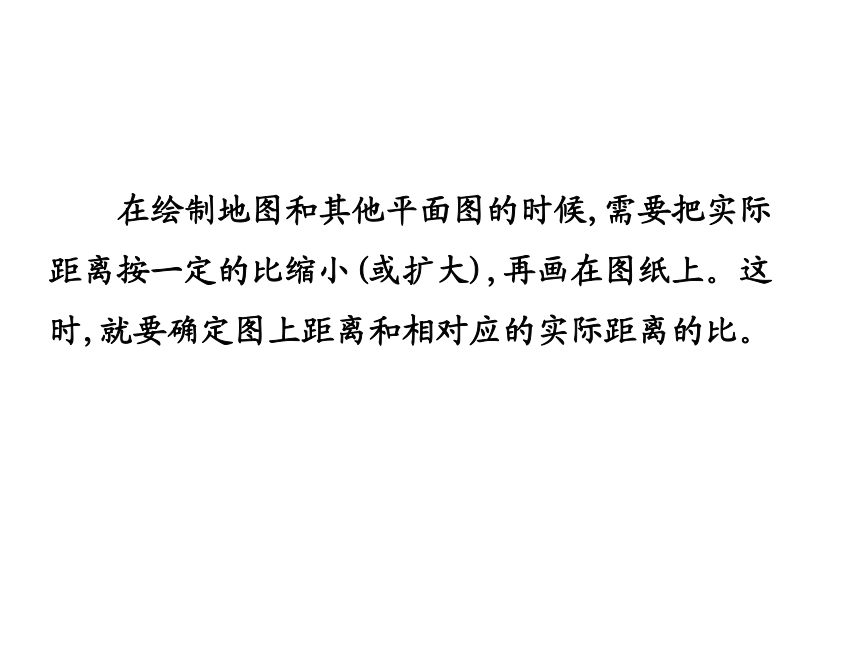

课件16张PPT。比 例 尺 在绘制地图和其他平面图的时候,需要把实际距离按一定的比缩小(或扩大),再画在图纸上。这时,就要确定图上距离和相对应的实际距离的比。 一幅图的图上距离和实际距离的比，叫做这幅图的比例尺。1:100000000是数值比例尺,

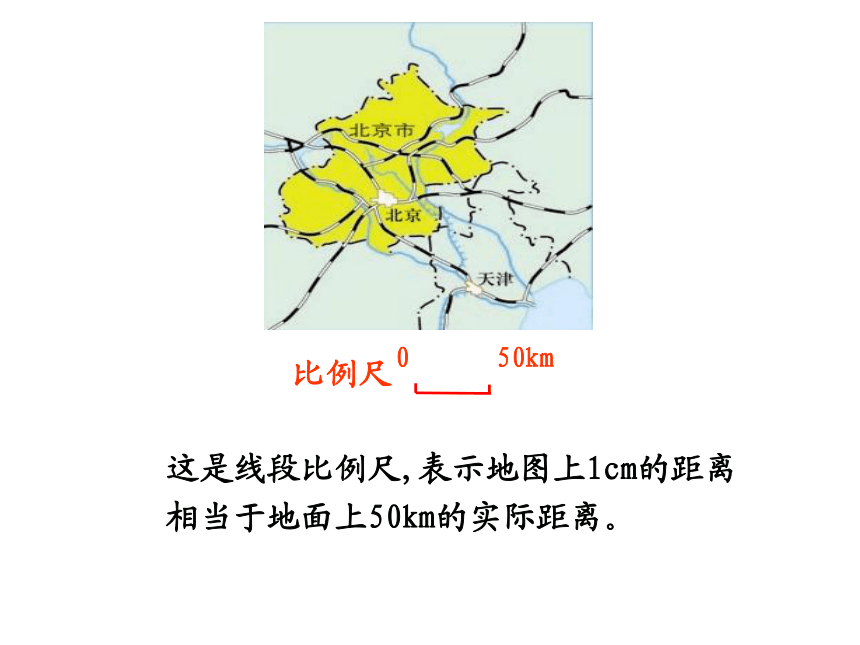

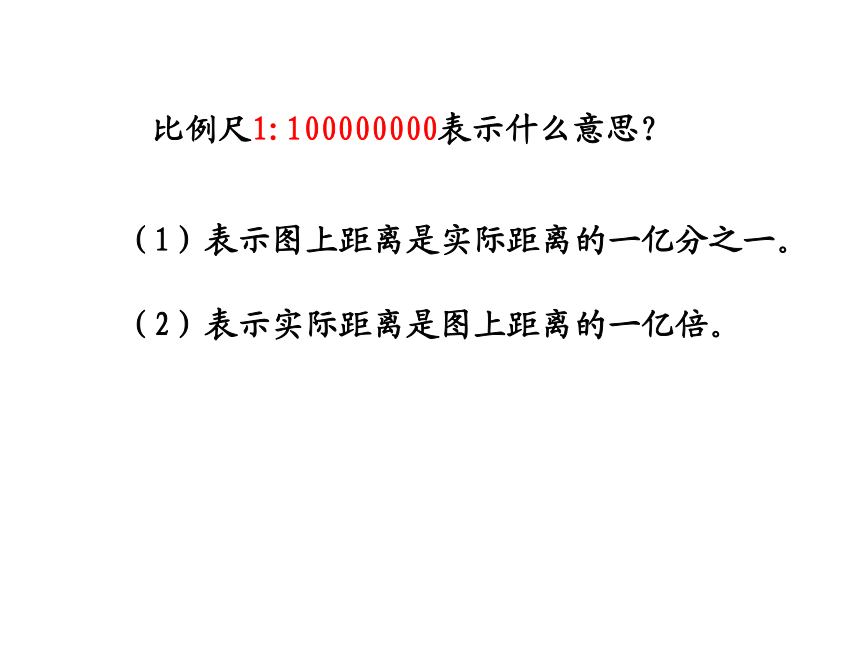

有时写成 比例尺 1:100000000比例尺1:100000000表示什么意思？（1）表示图上距离是实际距离的一亿分之一。（2）表示实际距离是图上距离的一亿倍。比例尺这是线段比例尺,表示地图上1cm的距离相当于地面上50km的实际距离。数值比例尺线段比例尺1:5000000按形式分：比例尺的分类 在生产中,有时由于机器零件比较小,需要把实际距离扩大一定的倍数以后,再画在图纸上。比例
2:1你知道图中的2:1表示什么吗？（1）表示图上距离是实际距离的2倍。（2）表示实际距离是图上距离的二分之一。为了计算方便,通常把比例尺写成前项或后项是1的比。 比例尺的前项是1，这样的比例尺是缩小比例尺。 如：1：50000
比例尺的后项是1，这样的比例尺是放大比例尺。 如：5：1数值比例尺线段比例尺1:5000000按形式分：比例尺的分类缩小比例尺放大比例尺按用途分：1:500000050:1比例尺把图中的线段比例尺改成数值比例尺。1图上距离:实际距离=1cm:50km=1cm:5000000cm=1:5000000 一栋楼房东西方向长40m，在图纸上的长度是50cm。这幅图纸的比例尺是多少？50cm:40m =50cm:4000cm=1:80=50:4000 （1）比例尺与一般的尺不同，它是一个比，不能带有计量单位； （2）求比例尺时，前、后项的单位长度一定要统一成同级单位； （3）比例尺的前项或后项，一般应化简成“1”。强调 2.5cm : 5mm
=25mm : 5mm
=25 ：5
=5: 1答：这幅图的比例尺是5:1。2.5cm
有时写成 比例尺 1:100000000比例尺1:100000000表示什么意思？（1）表示图上距离是实际距离的一亿分之一。（2）表示实际距离是图上距离的一亿倍。比例尺这是线段比例尺,表示地图上1cm的距离相当于地面上50km的实际距离。数值比例尺线段比例尺1:5000000按形式分：比例尺的分类 在生产中,有时由于机器零件比较小,需要把实际距离扩大一定的倍数以后,再画在图纸上。比例
2:1你知道图中的2:1表示什么吗？（1）表示图上距离是实际距离的2倍。（2）表示实际距离是图上距离的二分之一。为了计算方便,通常把比例尺写成前项或后项是1的比。 比例尺的前项是1，这样的比例尺是缩小比例尺。 如：1：50000
比例尺的后项是1，这样的比例尺是放大比例尺。 如：5：1数值比例尺线段比例尺1:5000000按形式分：比例尺的分类缩小比例尺放大比例尺按用途分：1:500000050:1比例尺把图中的线段比例尺改成数值比例尺。1图上距离:实际距离=1cm:50km=1cm:5000000cm=1:5000000 一栋楼房东西方向长40m，在图纸上的长度是50cm。这幅图纸的比例尺是多少？50cm:40m =50cm:4000cm=1:80=50:4000 （1）比例尺与一般的尺不同，它是一个比，不能带有计量单位； （2）求比例尺时，前、后项的单位长度一定要统一成同级单位； （3）比例尺的前项或后项，一般应化简成“1”。强调 2.5cm : 5mm
=25mm : 5mm
=25 ：5
=5: 1答：这幅图的比例尺是5:1。2.5cm
