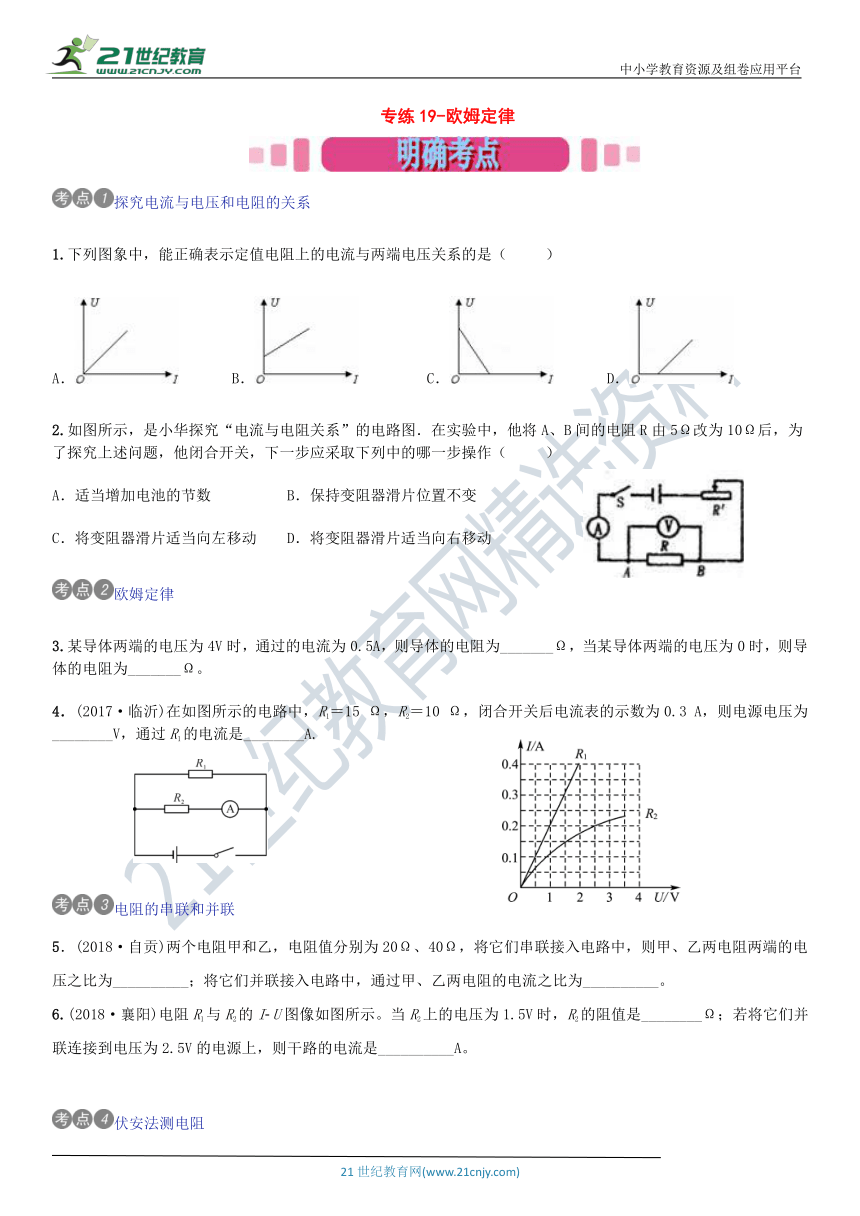

专练19-欧姆定律

探究电流与电压和电阻的关系
1.下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（　 　）
A．??? B．???? C．??? D．
2.如图所示，是小华探究“电流与电阻关系”的电路图．在实验中，他将A、B间的电阻R由5Ω改为10Ω后，为了探究上述问题，他闭合开关，下一步应采取下列中的哪一步操作（　 　）
A．适当增加电池的节数?????B．保持变阻器滑片位置不变
C．将变阻器滑片适当向左移动 ?D．将变阻器滑片适当向右移动
欧姆定律
3.某导体两端的电压为4V时，通过的电流为0.5A，则导体的电阻为_______Ω，当某导体两端的电压为0时，则导体的电阻为_______Ω。
4．(2017·临沂)在如图所示的电路中，R1＝15 Ω，R2＝10 Ω，闭合开关后电流表的示数为0.3 A，则电源电压为________V，通过R1的电流是________A.



电阻的串联和并联
5．(2018·自贡)两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为__________；将它们并联接入电路中，通过甲、乙两电阻的电流之比为__________。
6.(2018·襄阳)电阻R1与R2的I?U图像如图所示。当R2上的电压为1.5V时，R2的阻值是________Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是__________A。

伏安法测电阻

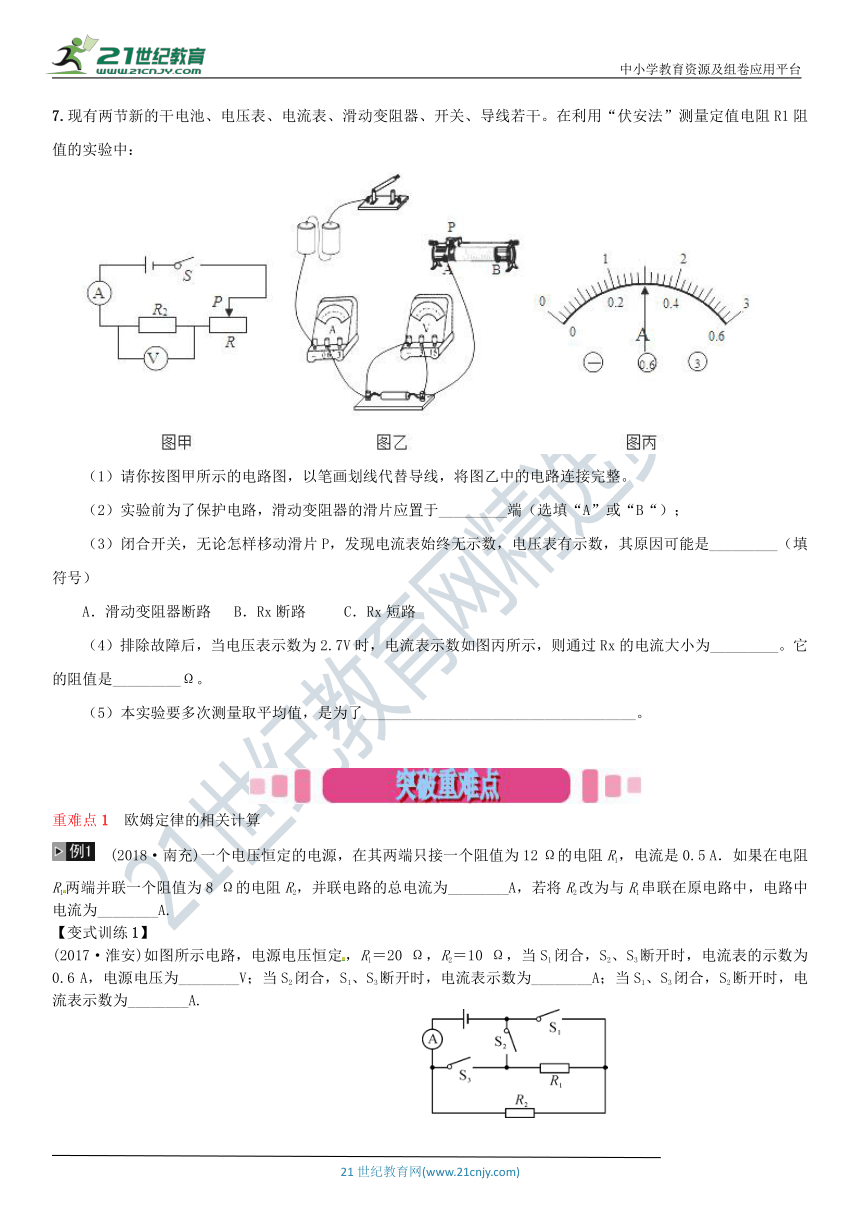

7.现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。在利用“伏安法”测量定值电阻R1阻值的实验中：

（1）请你按图甲所示的电路图，以笔画划线代替导线，将图乙中的电路连接完整。
（2）实验前为了保护电路，滑动变阻器的滑片应置于_________端（选填“A”或“B“）；
（3）闭合开关，无论怎样栘动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是_________（填符号）
A．滑动变阻器断路? B．Rx断路?? C．Rx短路
（4）排除故障后，当电压表示数为2.7V时，电流表示数如图丙所示，则通过Rx的电流大小为_________。它的阻值是_________Ω。
（5）本实验要多次测量取平均值，是为了____________________________________。


重难点1　欧姆定律的相关计算
　(2018·南充)一个电压恒定的电源，在其两端只接一个阻值为12 Ω的电阻R1，电流是0.5 A．如果在电阻R1两端并联一个阻值为8 Ω的电阻R2，并联电路的总电流为________A，若将R2改为与R1串联在原电路中，电路中电流为________A.
【变式训练1】　
(2017·淮安)如图所示电路，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6 A，电源电压为________V；当S2闭合，S1、S3断开时，电流表示数为________A；当S1、S3闭合，S2断开时，电流表示数为________A.





重难点2　动态电路的分析
　(2018·枣庄)在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（　 　）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数不变，电压表的示数不变
D．电流表的示数变小，电压表的示数不变
【变式训练2】　(2018·荆州)如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为ΔU1、ΔU2.下列说法正确的是（　 　）
A．V1示数变大，V2示数不变
B．V1示数变大，ΔU1＞ΔU2
C．V1示数变小，V1示数和电流表示数之比变小
D．V1示数变大，V2示数和电流表示数之比不变

重难点3　欧姆定律的图象问题
　(2018·襄阳)电阻R1与R2的I－U图象如下左图所示．当R2上的电压为1.5 V时，R2的阻值是10 Ω；若将它们并联连接到电压为2.5 V的电源上，则干路的电流是________A.

【变式训练3】　(2017·十堰)如下右图甲所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是________V，定值电阻R的阻值是________Ω，滑动变阻器的最大阻值为________Ω.








实验突破　“伏安”法测电阻
　(2018·荆门)现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干．在利用“伏安法”测量定值电阻Rx阻值的实验中：







(1)请你按图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整．
(2)实验前为了保护电路，滑动变阻器的滑片应置于________(填“A”或“B”)端．
(3)闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是________．
A．滑动变阻器断路　　　　　B．Rx断路　　　　　C．Rx短路

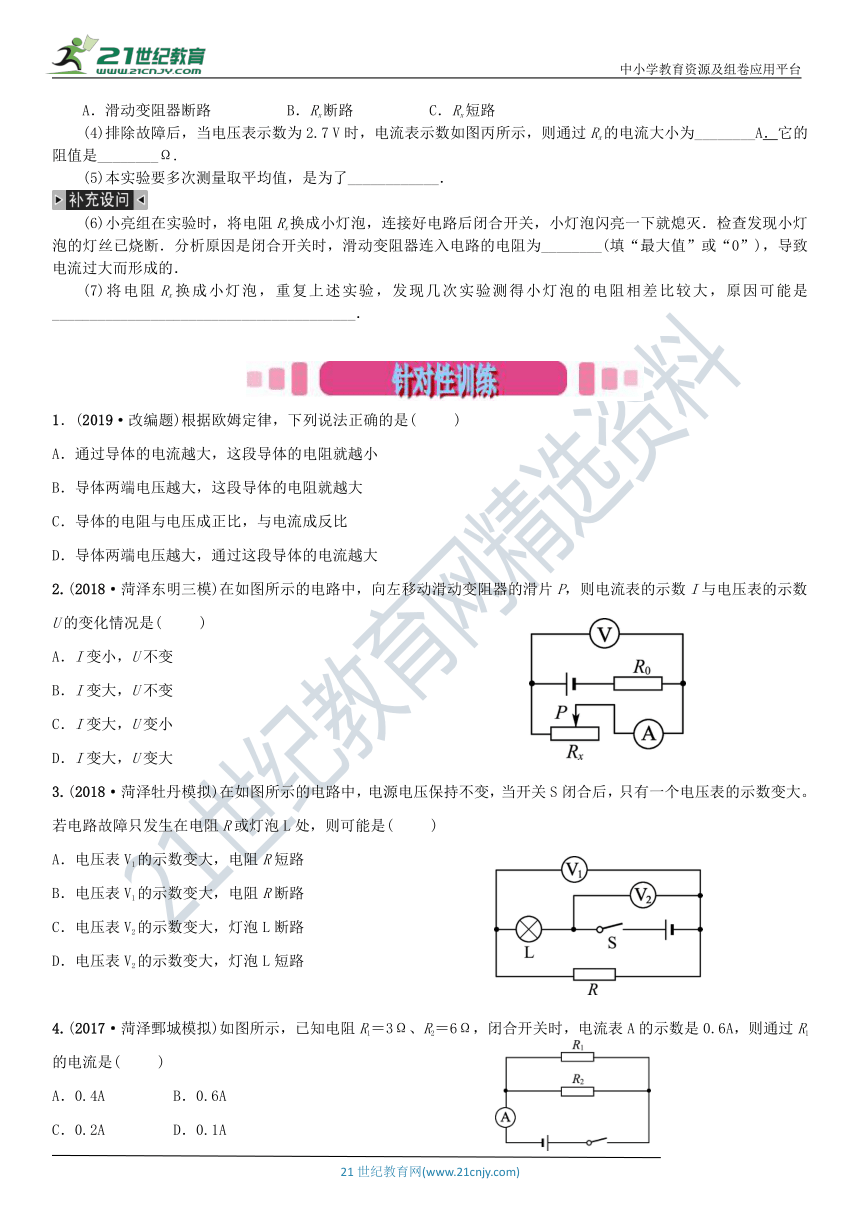

(4)排除故障后，当电压表示数为2.7 V时，电流表示数如图丙所示，则通过Rx的电流大小为________A．它的阻值是________Ω.
(5)本实验要多次测量取平均值，是为了____________．

(6)小亮组在实验时，将电阻Rx换成小灯泡，连接好电路后闭合开关，小灯泡闪亮一下就熄灭．检查发现小灯泡的灯丝已烧断．分析原因是闭合开关时，滑动变阻器连入电路的电阻为________(填“最大值”或“0”)，导致电流过大而形成的．
(7)将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是________________________________________．


1．(2019·改编题)根据欧姆定律，下列说法正确的是( )
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端电压越大，这段导体的电阻就越大
C．导体的电阻与电压成正比，与电流成反比
D．导体两端电压越大，通过这段导体的电流越大
2.(2018·菏泽东明三模)在如图所示的电路中，向左移动滑动变阻器的滑片P，则电流表的示数I与电压表的示数U的变化情况是( )
A．I变小，U不变
B．I变大，U不变
C．I变大，U变小
D．I变大，U变大
3.(2018·菏泽牡丹模拟)在如图所示的电路中，电源电压保持不变，当开关S闭合后，只有一个电压表的示数变大。若电路故障只发生在电阻R或灯泡L处，则可能是( )
A．电压表V1的示数变大，电阻R短路
B．电压表V1的示数变大，电阻R断路
C．电压表V2的示数变大，灯泡L断路
D．电压表V2的示数变大，灯泡L短路

4.(2017·菏泽鄄城模拟)如图所示，已知电阻R1＝3Ω、R2＝6Ω，闭合开关时，电流表A的示数是0.6A，则通过R1的电流是( )
A．0.4A B．0.6A
C．0.2A 　　D．0.1A
5.(2018·邵阳中考)已知R1∶R2＝2∶3，将它们接在如图所示电源电压为12V的电路中，闭合S，则通过它们的电流之比及它们两端的电压之比是( )
A．I1∶I2＝3∶2U1∶U2＝1∶1
B．I1∶I2＝3∶2U1∶U2＝3∶2
C．I1∶I2＝2∶3U1∶U2＝1∶1
D．I1∶I2＝1∶1U1∶U2＝2∶3
6.(2018·菏泽牡丹模拟)如图所示电路，电源电压不变，滑动变阻器上标有“20Ω2A”字样。以下四个图像中能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是( )

7.(2018·眉山中考)如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1、L2的电阻之比为R1∶R2＝1∶2，此时甲、乙两电表的示数之比为( )

A．2∶1 B．1∶2 C．3∶2 D．2∶3
8.(2018·菏泽单县模拟)在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，则电流表的示数为________，被测电阻的阻值为________。

9.(2018·菏泽东明三模)在如图所示的电路中，R1＝15Ω，R2＝10Ω，闭合开关后电流表的示数为0.3A，则电源电压为______V，通过R1的电流是__________A。


10.(2017·益阳中考)如上右图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值________(选填“越大”或“越小”)，油箱内油量________(选填“越多”或“越少”)。
11．(2018·天津中考)当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是________Ω；当它两端电压为0V时，该导体的电阻为________Ω。
12．(2018·广安)如下左图甲所示的电路，当闭合开关后两个电压表的指针偏转均如图乙所示，则R1两端的电压是________V，R1与R2的电阻之比为________．








13．(2018·淮安)如上右图甲所示是电阻R和灯泡L的I－U图象．由图可知，电阻R的阻值是________Ω.将电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.3 A，则电源电压为________V.
14．(2018·广安中考)如下图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是______V，R1与R2的电阻之比为__________。

15.(2018·菏泽定陶模拟)某同学利用如图所示的电路“探究电流跟电阻的关系”实验，实验中电源电压为6V且保持不变，用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。




(1)该同学按如图所示的电路图连接好电路，闭合开关前，滑动变阻器的滑片P应移到______(选“A”或“B”)端。
(2)闭合开关，无论怎样移动滑动滑阻器的滑片，发现电流表始终无示数，而电压表有示数但无明显变化，则导致这一现象的原因是______________。
(3)排除故障后，将各个电阻分别接入电路中R所在位置，调节滑动变阻器的滑片，使每次电压表示数保持不变，将对应的电流表的示数记录在表格中，分析表中数据可以得出结论：保持电压不变时，电流与电阻成________关系。
实验序号 1 2 3 4 5
电阻R/Ω 5 10 15 20 25
电流I/A 0.50 0.24 0.16 0.12 0.10
16.(2018·菏泽东明三模)物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡(额定电压为2.5V)、电流表(0～0.6A，0～3A)、电压表(0～3V，0～15V)、开关、两节干电池、滑动变阻器、导线若干。如图甲为该小组连接的实物图。






(1)请指出实物图连接的两处错误。
①____________________________________；
②____________________________________。
(2)正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙、丙所示，电流表示数为____________A，则小灯泡电阻为__________Ω。(计算结果保留一位小数)
(3)改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如表所示，其中有一处是不恰当的，这一处是__________________，原因是____________________。
实验次数 电压/V 电流/A 电阻/Ω 平均电阻/Ω
1 1.0 0.17 5.9 7.7
2 1.4 0.18 7.8
3 1.8 0.22 8.2
4 2.0 0.23 8.7
(4)该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为__________V，若此时电流表示数为0.25A，则小灯泡的额定功率为______________W。
17．(2018·奉贤一模)如图所示，电源电压保持不变，电阻R1的阻值为30Ω。闭合开关S，电流表A1的示数为0.2A，电流表A2的示数为0.3A。求：
(1)电源电压U；
(2)电路的总电阻R。





参考答案
明确考点
1.A 2.D 3.8 8 4.3　0.2 5．1∶2 2∶1 6．10 0.7 7.（1）如下图所示；（2）B；（3）B；（4）0.3A；9；（5）减小误差。


突破重难点
例1　1.25　0.3
【变式训练1】　6　0.2　0.9
例2　C
【变式训练2】D
例3　0.7
【变式训练3】　9　6　12
实验突破
①I＝　②断开　③最大值　④保护电路
例4　(1)　(2)B　(3)B　(4)0.3　9　(5)减小误差　(6)0　(7)灯丝的电阻随温度变化
针对性训练
1．D 2.C 3.C 4.A 5.A 6.D 7.D 8．0.32A 15Ω 9．3 0.2 10．越大 越少11．15 15
12.6　4∶1 13.10　4 14．6 4∶1 15．(1)B (2)电阻R断路 (3)反比
16．(1)①电流表的正负接线柱接反了②滑动变阻器同时接了上面两个接线柱 (2)0.249.6
(3)计算小灯泡的平均电阻小灯泡的电阻受温度的影响，随温度的升高而增大，不能求电阻的平均值
(4)2.50.625
17．解：(1)电源电压：
U＝U1＝I1R1＝0.2A×30Ω＝6V。
(2)电路中总电流：
I＝I1＋I2＝0.2A＋0.3A＝0.5A，
根据欧姆定律可知，电路的总电阻：
R＝＝＝12Ω。
答：(1)电源电压为6V；(2)电路的总电阻为12Ω。
