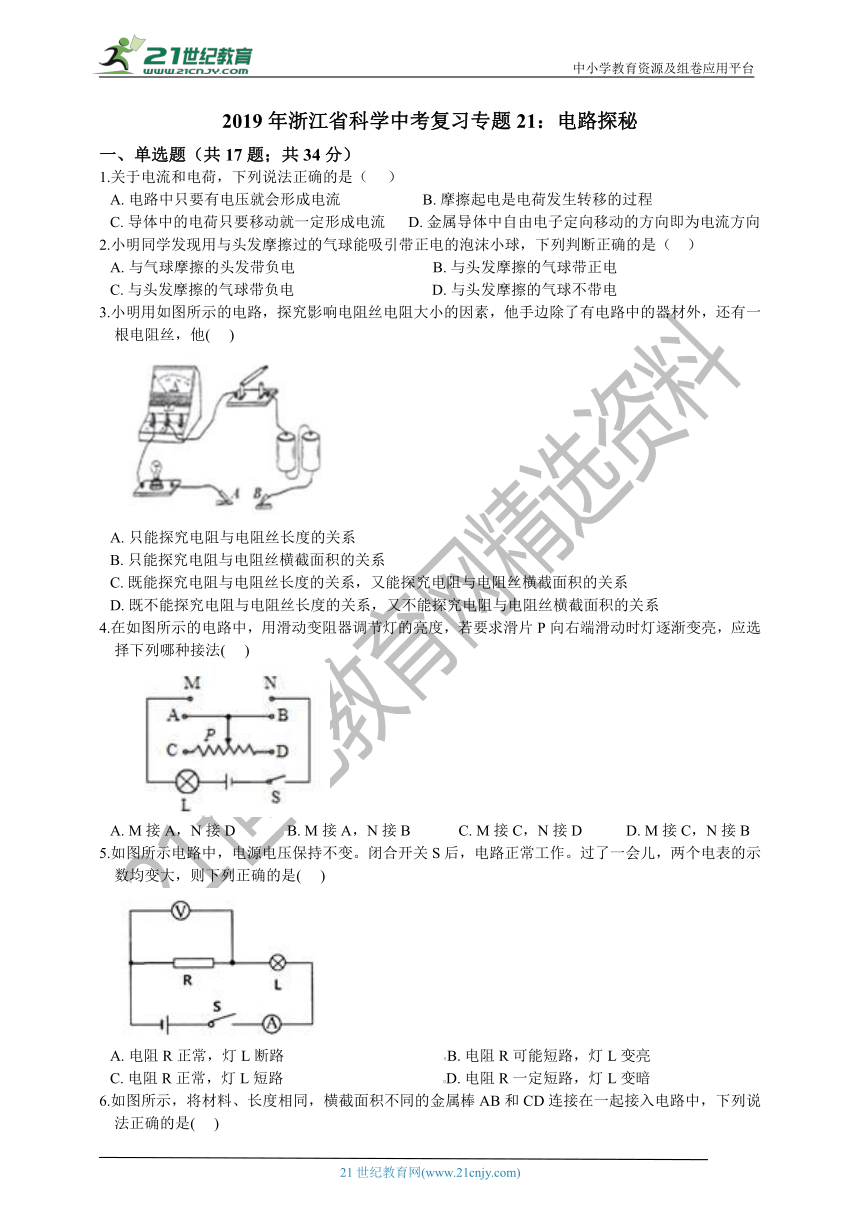

2019年浙江省科学中考复习专题21：电路探秘
一、单选题（共17题；共34分）
1.关于电流和电荷，下列说法正确的是（??? ）
A.?电路中只要有电压就会形成电流?????????????????????B.?摩擦起电是电荷发生转移的过程 C.?导体中的电荷只要移动就一定形成电流??????D.?金属导体中自由电子定向移动的方向即为电流方向
2.小明同学发现用与头发摩擦过的气球能吸引带正电的泡沫小球，下列判断正确的是（?? ）
A.?与气球摩擦的头发带负电????????????????????????????????????B.?与头发摩擦的气球带正电 C.?与头发摩擦的气球带负电????????????????????????????????????D.?与头发摩擦的气球不带电
3.小明用如图所示的电路，探究影响电阻丝电阻大小的因素，他手边除了有电路中的器材外，还有一根电阻丝，他(??? )
A.?只能探究电阻与电阻丝长度的关系 B.?只能探究电阻与电阻丝横截面积的关系 C.?既能探究电阻与电阻丝长度的关系，又能探究电阻与电阻丝横截面积的关系 D.?既不能探究电阻与电阻丝长度的关系，又不能探究电阻与电阻丝横截面积的关系
4.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法(??? )
A.?M接A，N接D?????????????B.?M接A，N接B????????????C.?M接C，N接D???????????D.?M接C，N接B
5.如图所示电路中，电源电压保持不变。闭合开关S后，电路正常工作。过了一会儿，两个电表的示数均变大，则下列正确的是(??? )
A.?电阻R正常，灯L断路??????????????????????????????????????????B.?电阻R可能短路，灯L变亮 C.?电阻R正常，灯L短路??????????????????????????????????????????D.?电阻R一定短路，灯L变暗

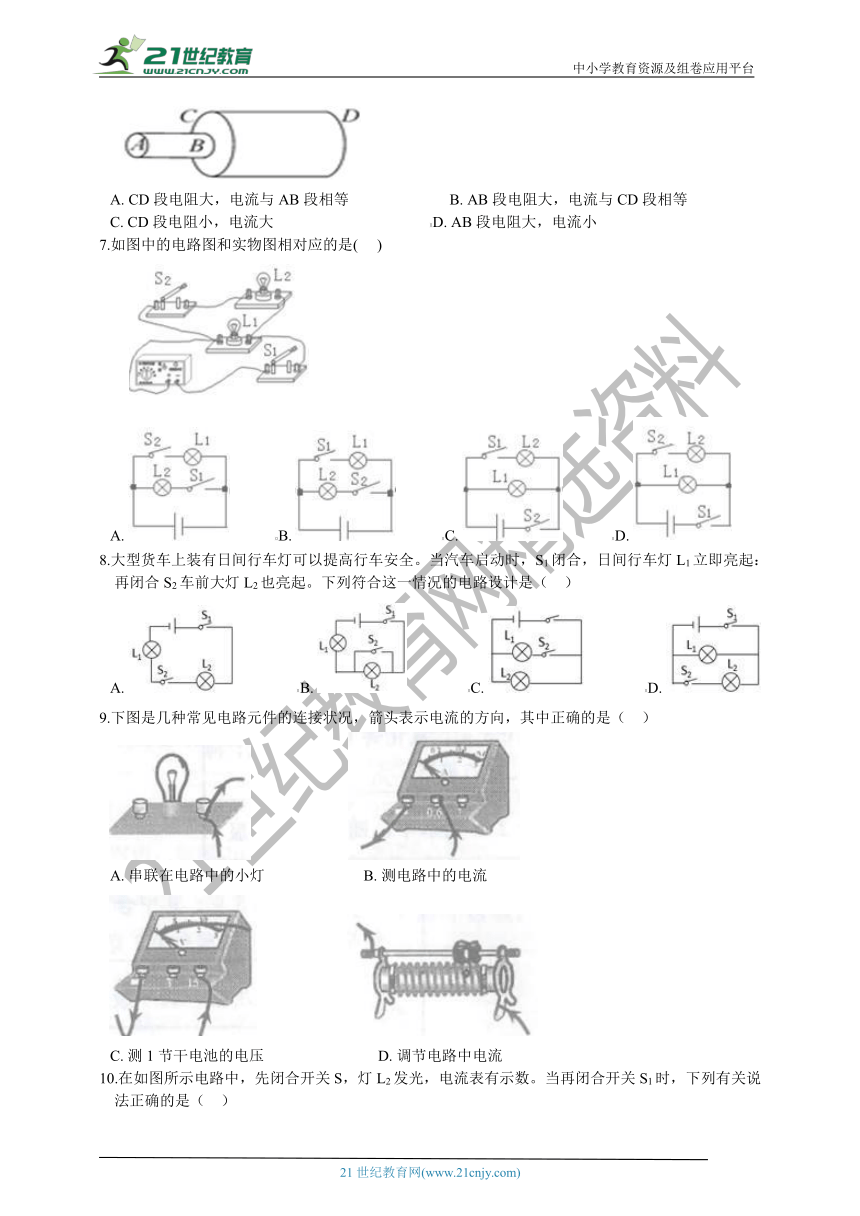

6.如图所示，将材料、长度相同，横截面积不同的金属棒AB和CD连接在一起接入电路中，下列说法正确的是(??? )
A.?CD段电阻大，电流与AB段相等??????????????????????????B.?AB段电阻大，电流与CD段相等 C.?CD段电阻小，电流大?????????????????????????????????????????D.?AB段电阻大，电流小
7.如图中的电路图和实物图相对应的是(??? )
A.?????????????B.?????????????C.??????????????D.?
8.大型货车上装有日间行车灯可以提高行车安全。当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。下列符合这一情况的电路设计是（?? ）
A.?????????????????B.?????????????????C.?????????????????D.?
9.下图是几种常见电路元件的连接状况，箭头表示电流的方向，其中正确的是（?? ）
A.?串联在电路中的小灯?????????? B.?测电路中的电流
C.?测1节干电池的电压?????????? D.?调节电路中电流

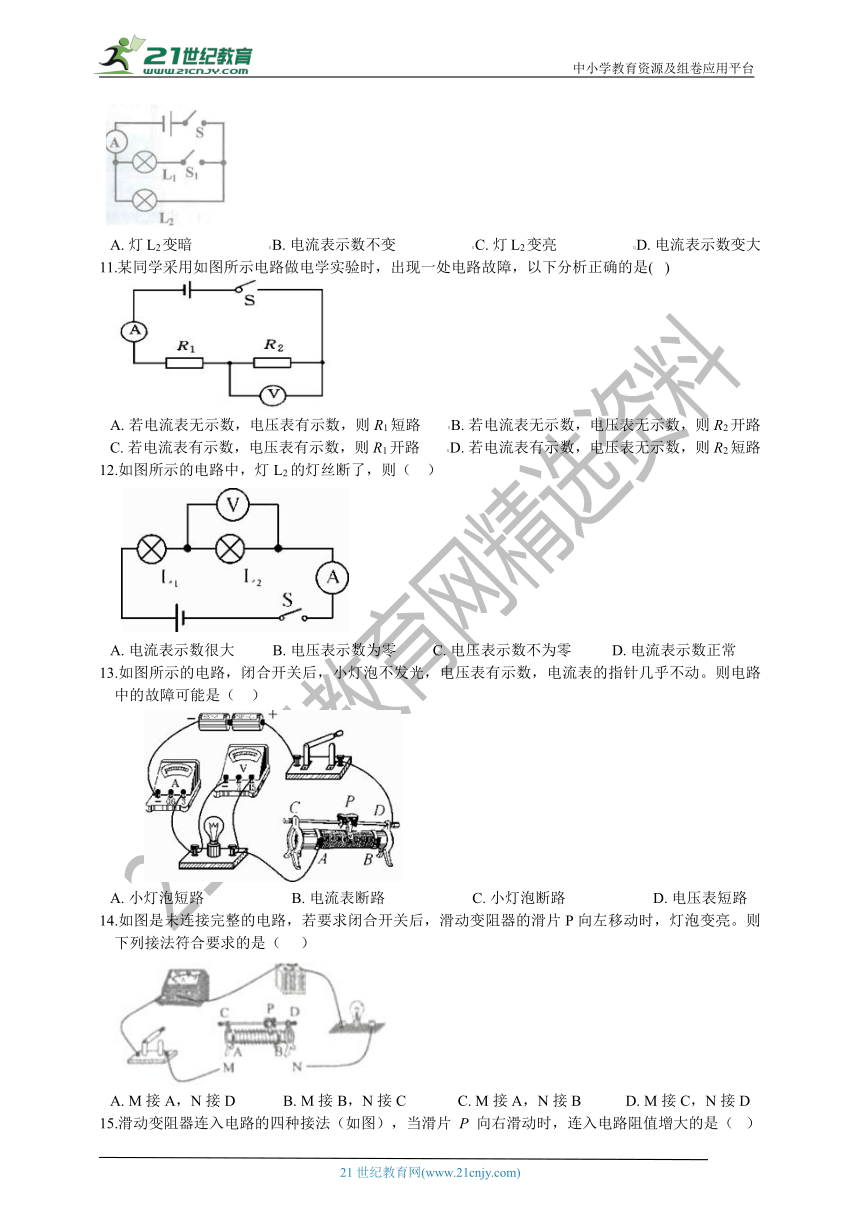

10.在如图所示电路中，先闭合开关S，灯L2发光，电流表有示数。当再闭合开关S1时，下列有关说法正确的是（?? ）
A.?灯L2变暗????????????????????B.?电流表示数不变????????????????????C.?灯L2变亮????????????????????D.?电流表示数变大
11.某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是(? )
?
A.?若电流表无示数，电压表有示数，则R1短路???????B.?若电流表无示数，电压表无示数，则R2开路 C.?若电流表有示数，电压表有示数，则R1开路???????D.?若电流表有示数，电压表无示数，则R2短路
12.如图所示的电路中，灯L2的灯丝断了，则（?? ）
A.?电流表示数很大??????????B.?电压表示数为零?????????C.?电压表示数不为零??????????D.?电流表示数正常
13.如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动。则电路中的故障可能是（?? ）
A.?小灯泡短路???????????????????????B.?电流表断路???????????????????????C.?小灯泡断路???????????????????????D.?电压表短路
14.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（??? ）
A.?M接A，N接D????????????B.?M接B，N接C?????????????C.?M接A，N接B???????????D.?M接C，N接D
15.滑动变阻器连入电路的四种接法（如图），当滑片 P 向右滑动时，连入电路阻值增大的是（? ）
A.???????????????????????????????????????????B.? C.?????????????????????????????????????????????D.?
16.如图所示，已知电阻R1＝3欧、R2＝6欧，电流表A的示数是0.6安，则电流表A1的示数是（?? ）
A.?0.6安?????????????????????????????B.?0.4安???????????????????????????????????C.?0.2安???????????????????????????????????D.?0.1安
17.将一个100欧的电阻和一个1欧的电阻并联，其总电阻将（?? ）
A.?小于1欧??????????????????B.?大于100欧?????????????C.?等于101欧????????????????D.?小于100欧而大于1欧
二、填空题（共8题；共18分）
18.如图所示，在电路中要使电灯L1和L2并联，应闭合开关________。为了防止电路出现短路，不能同时闭合开关________。
19.如图所示为某同学设计的探究“影响导体电阻大小因素”的电路。
（1）利用该电路，可将不同导体分别接到M、N之间，闭合开关，通过比较________来判断不同导体的电阻大小，这种研究方法就是________；
（2）如果他手中只有一根粗细均匀的细钢丝，那可以研究影响导体电阻大小的因素有________。（填一个即可）
20.我们在考试时要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是________?(填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，可能导致电脑无法识别，是由于不合格铅笔芯的导电性________(填“强”或“弱”)。

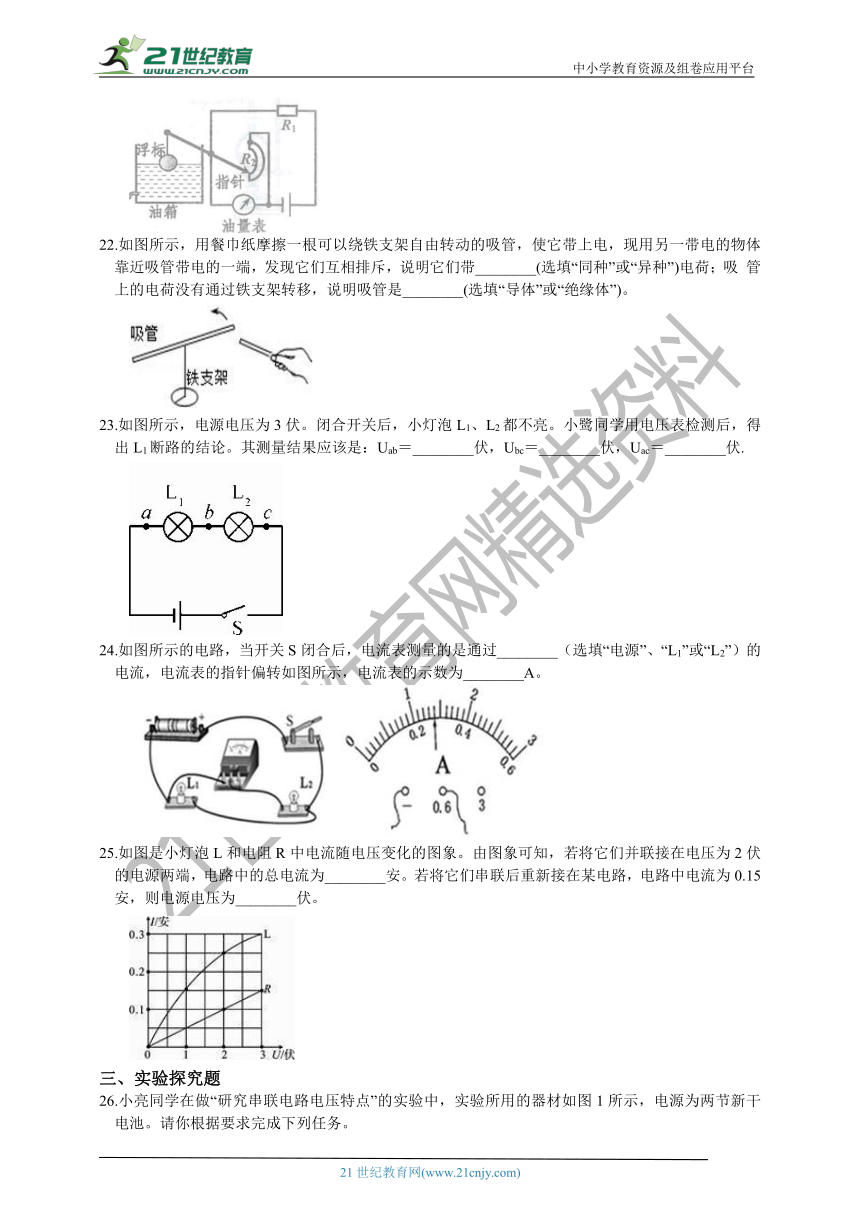

21.如图是某同学设计的汽车油量表原理图，当油箱里的油面降低时，浮标下降，杠杆的指针上升，油量表示数变小。则图中的油量表是由________表改装而成的，电阻R1、R2的连接方式是________?。
22.如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它带上电，现用另一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带________(选填“同种”或“异种”)电荷；吸 管上的电荷没有通过铁支架转移，说明吸管是________(选填“导体”或“绝缘体”)。
23.如图所示，电源电压为3伏。闭合开关后，小灯泡L1、L2都不亮。小鹭同学用电压表检测后，得出L1断路的结论。其测量结果应该是：Uab＝________伏，Ubc＝________伏，Uac＝________伏.
24.如图所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为________A。
?
25.如图是小灯泡L和电阻R中电流随电压变化的图象。由图象可知，若将它们并联接在电压为2伏的电源两端，电路中的总电流为________安。若将它们串联后重新接在某电路，电路中电流为0.15安，则电源电压为________伏。
三、实验探究题
26.小亮同学在做“研究串联电路电压特点”的实验中，实验所用的器材如图1所示，电源为两节新干电池。请你根据要求完成下列任务。
?
（1）请在虚线框内画出图1所示的电路图2；
（2）如图1，闭合开关S，发现电压表示数接近3V，则故障可能是小灯泡L1________或小灯泡L2________。（均选填“短路”或“断路”）
（3）为了防止偶然因素对实验的影响，他接下来的操作是：________.
四、解答题
27.如图所示的电路中，闭合开关，电压表的示数为12伏，电流表A的示数为1.2安，电流表A1的示数为0.4安，则：
（1）灯泡L1、L2两端的电压分别是多少伏？
（2）通过灯泡L1、L2的电流分别是多少安？
28.如右图（a）所示的电路中，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A、A1的指针偏转一样，如图（b）所示。则：
（1）通过R1的电流是多少？
（2）通过R2的电流是多少？
答案解析部分
一、单选题
1. B
解析：知道形成持续电流的条件：有电压并且电路必须闭合；摩擦起电并不是创造了电荷；电荷的定向移动会形成电流；物理学中规定正电荷定向移动的方向为电流方向。 【解答】A、形成持续电流的条件：有电压并且电路必须为通路；因此有电压不一定形成电流，故A错误； B、摩擦起电的实质是电荷发生转移的过程，故B正确； C、导体中的大量电荷做定向移动时形成电流，故B错误； D、金属导体中自由电子带负电荷，所以定向移动的方向与电流方向相反，故D错误。 故答案为：B。
2. C
解析：同种电荷相互排斥，异种电荷相互吸引，可根据电荷之间的相互作用判断。 【解答】与头发摩擦过的气球肯定带上电荷；因为它与带正电的泡沫小球相互吸引，所以它肯定带负电。 故选C。
3. C
解析：影响电阻大小的因素是：材料、长度和横截面积；研究方法采用控制变量法。
【解答】可以通过改变电阻丝接入电路的长度，观察电流表的示数探究电阻与电阻丝长度的关系；将金属丝的一半接入电路，再将金属丝对折后接入电路，比较两次电流表示数探究电阻与电阻丝横截面积的关系。 故答案为：C。
4. A
解析：根据滑片P向右端滑动时，灯的亮度变化可知电路中电流变化；滑动变阻器是通过改变连入电路中电阻值的大小来改变电路中的电流的，滑动变阻器的接线柱的正确接法是“一上一下”。
【解答】滑片P向右端滑动时，灯逐渐变亮，说明电路中的电流变大，接入电路中的电阻值应该变小，滑动变阻器的下端应选择D接线柱，上端要接A或B接线柱； 故答案为：A。
5. C
解析：分析电路图可知R与灯泡L串联，电流表测量电路中的电流，电压表测L两端的电压；串联电路中有一处短路时，整个电路都没有电流。由各选项给出的故障分析两表的变化则可得出正确答案。
【解答】A、如果电阻R正常，灯L断路，由于电阻R与灯L串联，所以电路中没有电流，两个电表的示数均0，故A错误； B、电阻R短路时，电压表的示数变为0，故B错误； C、电阻R正常，灯L短路，电路中的电阻变小，根据欧姆定律可知电路中的电流表将变大，定值电阻两端的电压变大，故C正确； D、电阻R短路时，电路中的总电阻变小，根据欧姆定律可知电路中的电流将变大，灯L变亮，故D错误。 故答案为：C。
6. B
解析：在材料和长度相同时，导体的横截面积越大，电阻值越小；串联电路中各处的电流都相等。
【解答】金属棒AB和CD的材料、长度相同，AB段的横截面积小于CD段的横截面积，所以AB段的电阻较大；AB段和CD段的连接方式为串联，通过它们的电流相等。 故答案为：B。
7. D
解析：根据电流流向法判断出两个灯泡的连接方式，再确定开关的位置。
【解答】分析实物图可知，电流从电源的正极出发，分为两个支路，一条支路经过灯泡L1；另一条支路经过开关S2和灯泡L2 ， 两条支路汇合后经干路开关S1回到负极。 故答案为：D。
8. D
解析：结合题目要求，逐个分析电路，找出符合要求的电路图，解答时要注意用电器短路的问题。 【解答】A、S1闭合、S2断开时，两灯均不亮，与题目要求不符，A不合题意； B、S1闭合、S2断开时，两灯均亮，与题目要求不符，B不合题意； C、S1闭合、S2断开时，L2亮起，与题目要求不符，C不合题意； D、S1闭合、S2断开，L1亮起；丙开关同时闭合，两灯同时亮起，D符合题意。 故答案为：D。
9. B
解析：（1）电流必须通过用电器，用电器才能工作； （2）使用电流表和电压时，要注意电流必须“正进负出”，且根据测量需要选择合适的量程；
【解答】A、D、电流没有流经小灯泡或滑动变阻器，灯泡和滑动变阻器不能工作，A、D不合题意； B、测电路中的电流时，正、负接线柱连接正确，可测电路中的电流，B符合题意； C、一节干电池的电压为1.5V，本选项使用量程错误，不合题意。 故答案为：B。
10. D
解析：首先根据电路图分析，开关S1闭合、断开前后电路的变化情况，再根据并联电路的特点和并联电路电流的规律分析电流表示数和灯泡亮度的变化情况。
【解答】由电路图可以看出，只闭合开关S时，电路为灯泡L2的简单电路，同时闭合两开关时，两个灯泡并联，根据并联电路的特点可知，两个灯泡互不影响，则灯L2的亮度不变；干路电流等于各支路电流之和，所以，电流表示数变大。 故答案为：D。
11. D
解析：A、B电流表无示数说明电路是开路，在串联电路中，那个地方断了电源电压就加在哪个两端；C、D电流表有示数说明电路是通路，在串联电路中，哪段电路被短路，哪段电路两端就没有电压。
【解答】解：A、 若电流表无示数，电压表有示数，则R2开路 ，A不符合题意； B、 若电流表无示数，电压表无示数，则R2完好，B不符合题意； C、 若电流表有示数，电压表有示数，则R1短路，C不符合题意； D、 若电流表有示数，电压表无示数，则R2短路 ，D符合题意。 故答案为：D。
12.C
解析：根据电路图可知，两灯泡串联，电压表测量L2两端电压；电路故障包括断路和短路，断路时电路中没有电流；短路时，电路中有电流，被短路的用电器两端电压为零，据此对每个选择逐个分析。
【解答】由图可知，两灯泡串联，当灯L2的灯丝断了，电路中无电流，故电流表示数为0，故AD错误；灯L2的灯丝断了，则开关闭合后电压表的正负两极与电源两极相连，因此电压表有示数，故C正确，D错误。 故答案为：C。
13.C
解析：电流表的指针几乎不动说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间。
【解答】闭合开关后，小灯泡不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表通过电流表和滑动变阻器与电源两极相连，因此小灯泡处出现断路。 故答案为：C。
14.A
解析：滑动变阻器是电路元件，它可以通过来改变自身的电阻，从而起到控制电路的作用。在电路分析中，滑动变阻器既可以作为一个 定值电阻，也可以作为一个变值电阻。滑动变阻器的构成一般包括 接线柱 、 滑片、电阻丝、金属杆和瓷筒等五部分。
【解答】A、由图可知，该电路是串联电路，M接A，N接D时，滑片向左移动时，靠近下端接线柱，接入的电阻减小，电路的电流增大，灯泡会变亮；故A正确；
B、 由图可知，该电路是串联电路，M接B，N接C滑片向左移动时，远离下端接线柱，接入的电阻增大，电路的电流减小，灯泡会变暗；故B错误；
C、 由图可知，该电路是串联电路，M接A，N接B时滑动变阻器成为定值电阻，移动滑片没有任何影响，电路的电流不变，灯泡亮度不变；故C错误；
D、 由图可知，该电路是串联电路，M接C，N时滑动变阻器没有接入电路，滑片移动时对电路无任何影响，灯泡不变；故D错误；
故答案为：A。
15. A
解析：滑动变阻器的原理： 滑动变阻器是靠改变接入电路中的电阻线的长度来改变电阻大小的；在连接时，上下各选用一个接线柱，和下面相连的那部分电阻丝接入电路。
【解答】解：A、由图知，滑动变阻器的电阻丝的左半部分接入电路，当滑片 P 向右滑动时， 接入电路的电阻丝的长度变长，电阻变大，A符合题意； B、由图知，滑动变阻器的电阻丝全部接入电路，当滑片 P 向右滑动时， 接入电路的电阻丝的长度不变，电阻不变，B不符合题意； C、由图知，滑动变阻器的电阻丝的右半部分接入电路，当滑片 P 向右滑动时， 接入电路的电阻丝的长度变短，电阻变小，C不符合题意； D、由图知，滑动变阻器的电阻丝的右半部分接入电路，当滑片 P 向右滑动时， 接入电路的电阻丝的长度变短，电阻变小，D不符合题意。 故答案为：A。
16. B
解析：根据并联电路的电流分配特点求出电流比，进而求出通过电阻R1的电流，即为电流表A1的示数.
【解答】由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流． 所以，两支路的电流之比：I1：I2=R2:R1=6Ω:3Ω=2:1, 因并联电路中干路电流等于各支路电流之和， 所以，I=I1+I2=1.5I1=0.6A，所以I1=0.4安. 故答案为：B.
17.A
解析：电阻并联，相当于增加了导体的横截面积，所以总电阻变小，小于其中任一个电阻，据此分析判断．
【解答】并联电路的总电阻比其中任何一个并联的电阻都小，故答案为：A.
二、填空题
18. S1与S3；S2与S3（或S1S2S3）
解析：把用电器并列的连接的电路叫并联电路；电源短路是指不经过用电器直接把电源两极连接起来的电路。
【解答】要使电灯L1和L2并联，需要把灯L1和L2并列的连接，应闭合开关S1和S3；防止电路出现短路，不能同时闭合开关S2和S3（或S1S2S3）。 故答案为：S1与S3；S2与S3（或S1S2S3）。
19. （1）电流表示数大小；转换法 （2）长度（或粗细、横截面积）
解析：1）该实验采用了转换法，即通过观察电流表示数大小来判断不同导体的电阻大小；（2）实验中还采用了控制变量法。 【解答】（1）实验中，通过观察电流表示数大小来判断不同导体的电阻大小，这种研究方法是转换法；（2）利用一根粗细均匀的细钢丝，可以改变长度研究电阻与长度的关系；或将细钢丝对折研究电阻与横截面积的关系。 故答案为：（1）电流表示数大小；转换法；（2）长度（或粗细、横截面积）。
20. 导体；弱
解析：容易导电的物体叫导体，常见的导体有：金属，人体，大地，石墨和各种酸碱盐的水溶液。
【解答】我们在考试时要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是导体，若使用了不合格的2B铅笔，可能导致电脑无法识别，是由于不合格铅笔芯的导电性弱。 故答案为：导体；弱
21. 电压表；串联
解析：根据电压表使用时并联、电流表使用时串联判断油量表的类型。 【解答】根据图中两只电阻的连接方式可以看出， 电阻R1、R2必须串联在电路中，电压表测R2两端的电压。当油箱中的浮标向上运动时，指针下移，R2连入的电阻值将变大，它两端的电压增大。 故答案为：电压；串联。 ?
22. 同种；绝缘体
解析：电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引；导体：容易导电的物体；绝缘体：不容易导电的物体。
【解答】解： 另一带电的物体靠近吸管带电的一端，发现它们互相排斥， 根据同种电荷互相排斥得出它们带同种电荷； 吸 管上的电荷没有通过铁支架转移， 而铁是导体，说明 吸管 的导电性能比较差，吸管是绝缘体。 故答案为：同种；绝缘体。
23.3；0；3
解析：根据两灯不亮可判断电路故障为断路，再根据电压表可测出L1断路的结论，由此判断电压表连接的位置与读数。
【解答】由题意可知，闭合开关后，小灯泡L1、L2都不亮，说明电路为断路；当电压表并联在断路部分的两端时（即并联在L1两端时），此时电压表串联在电路中，测的是电源电压，即Uab=3V；当电压表并联在L2两端时，整个电路断路，则Ubc=0V；当电压表并联在ac两点间时，测的仍为电源电压，则Uac=3V。 故答案为：3；0；3。
24. L2；0.28A
解析：先根据电路图判断电路的连接方式，再根据电流表和L2串联，再根据电流表和哪个电器串联就测哪个电器的电流判断电流表所测的是L2的电流；根据电流表的量程和最小分度值读出电流表的示数。
【解答】解：由图知L1、L2是并联，电流表和L2串联，电流表测L2中的电流；电流表使用的是0～0.6A的量程，最小分度值为0.2A，电流表的示数为0.28A. 故答案为：L2；0.28A。
25.0.35；4
解析：小灯泡L和电阻R并联接在电压为2V的电源两端时，它们两端的电压相等，根据图象分别读出通过的电流，根据并联电流的电流特点求出总电流；若将它们串联后重新接在某电路，根据电路中电流分别得出相应的电压，根据串联电路的电流关系求出电源电压 ． 【解答】若将小灯泡L和电阻R并联接在电压为2V的电源两端时，由图象可知，通过它们的电流分别为IL=0.25A ， IR=0.1A， 因并联电路中干路电流等于各支路电流之和， 所以，电路中的总电流：I=IL+IR=0.25A+0.1A=0.35A． 若将它们串联后重新接在某电路，电路中电流为0.15安由图可知它们两端的电压分别为，UL=1V ， UR=3V， 所以电源电压U=UL+UR=1V+3V=4V． 故答案为：0.35；4.
三、实验探究题
26. （1） （2）短路；断路 （3）更换不同规格的灯泡再做几次
【解析】【分析（1）先分析电路的连接方式，然后再根据画电路图的要求画出电路图；（2）在串联电路中，哪个地方断路，电源电压就加在哪个两端；哪个地方短路，哪个地方两端就没有电压；（3） 为了防止偶然因素对实验的影响，应更换不同规格的灯泡再做几次。
【解答】解：（1）由电路图知L1、L2串联，电压表并在L1的两端，电路图如图所示：; （2电源电压为3V，而此时电压表的示数为3V，说明电源电压全部加在L1两端，若电路是断路，则是L1断了；若是短路，则是L1短路； （3） 为了防止偶然因素对实验的影响， 应该更换不同规格的灯泡再做几次。 故答案为：（1）；（2）短路；断路；（3） 更换不同规格的灯泡再做几次。???????????????????????????????????
四、解答题
27.（1）解：由电路图可知，L1与L2并联，电压表测灯泡L1两端的电压，即U1＝12伏；
（2）解：图中电流表A测干路电流，电流表A1测L1支路的电流，即I1＝0.4安，
根据并联的电流特点可得，通过L2的电流I2＝I－I1＝1.2安－0.4安＝0.8安。
解析：（1）由电路图可知，L1与L2并联，电压表测既是灯泡L1两端的电压，也是灯泡L1两端的电压； （2）电流表A1测L1支路的电流，电流表A测干路电流，根据并联的电流特点可得，通过L2的电流.
28.（1）解：据图可知，两个电阻是并联的关系，其中A1测量的是R1的电流，A测量的是总电流，由于电流表A、A1的指针偏转一样，所以电流表A选择的量程是0～3安；电流表A1选择的量程是0～0.6安。
故从图中可知：电流表A1的分度值是0.02安，所以A1的示数是0.4安；
电流表A的分度值是0.1安，所以其示数为2安，即总电流是2安，R1的电流是0.4安，
（2）解：根据并联电路的干路电流等于各支路电流之和可知：通过R2的电流是I2＝I－I1＝2安－0.4安＝1.6安。 解析：（1）两个电阻是并联的关系，其中A1测量的是R1的电流，A测量的是总电流，由于电流表A、A1的指针偏转一样，所以电流表A选择的量程是0～3安；电流表A1选择的量程是0～0.6安，据此可求得通过R1的电流。 （2）根据并联电路的干路电流等于各支路电流之和求出通过R2的电流.
