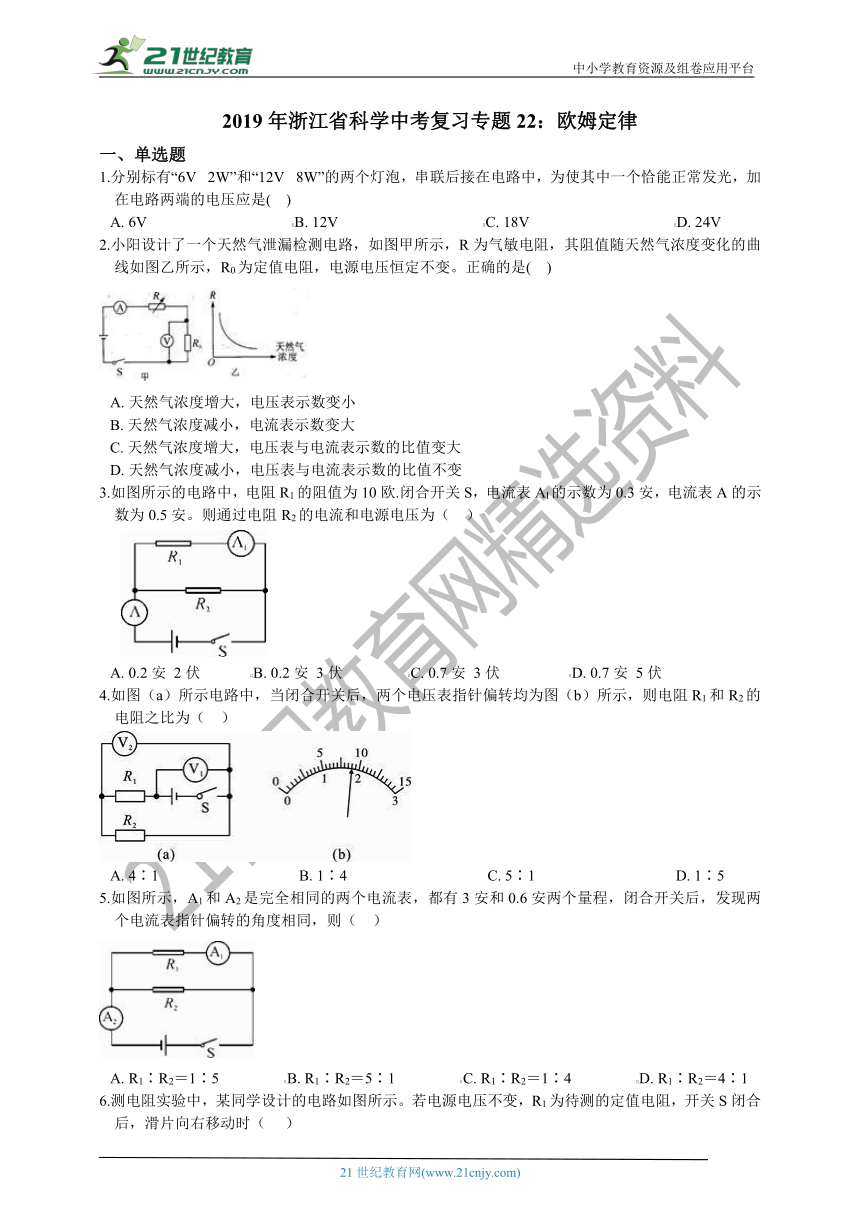

2019年浙江省科学中考复习专题22：欧姆定律
一、单选题
1.分别标有“6V? 2W”和“12V? 8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是(?? )
A.?6V??????????????????????????????????????B.?12V??????????????????????????????????????C.?18V??????????????????????????????????????D.?24V
2.小阳设计了一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。正确的是(?? )
A.?天然气浓度增大，电压表示数变小 B.?天然气浓度减小，电流表示数变大 C.?天然气浓度增大，电压表与电流表示数的比值变大 D.?天然气浓度减小，电压表与电流表示数的比值不变
3.如图所示的电路中，电阻R1的阻值为10欧.闭合开关S，电流表Al的示数为0.3安，电流表A的示数为0.5安。则通过电阻R2的电流和电源电压为（?? ）
A.?0.2安 2伏?????????????B.?0.2安 3伏?????????????????C.?0.7安 3伏??????????????????D.?0.7安 5伏
4.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2的电阻之比为（?? ）
A.?4∶1?????????????????????????????????????B.?1∶4?????????????????????????????????????C.?5∶1?????????????????????????????????????D.?1∶5
5.如图所示，A1和A2是完全相同的两个电流表，都有3安和0.6安两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（?? ）
A.?R1∶R2＝1∶5?????????????????B.?R1∶R2＝5∶1?????????????????C.?R1∶R2＝1∶4?????????????????D.?R1∶R2＝4∶1
6.测电阻实验中，某同学设计的电路如图所示。若电源电压不变，R1为待测的定值电阻，开关S闭合后，滑片向右移动时（??? ）
A.?电流表示数变小，两电表示数之比不变???????????????B.?电压表示数变大，两电表示数之比不变 C.?电流表示数变小，两电表示数之比变小???????????????D.?电压表示数变大，两电表示数之比变大

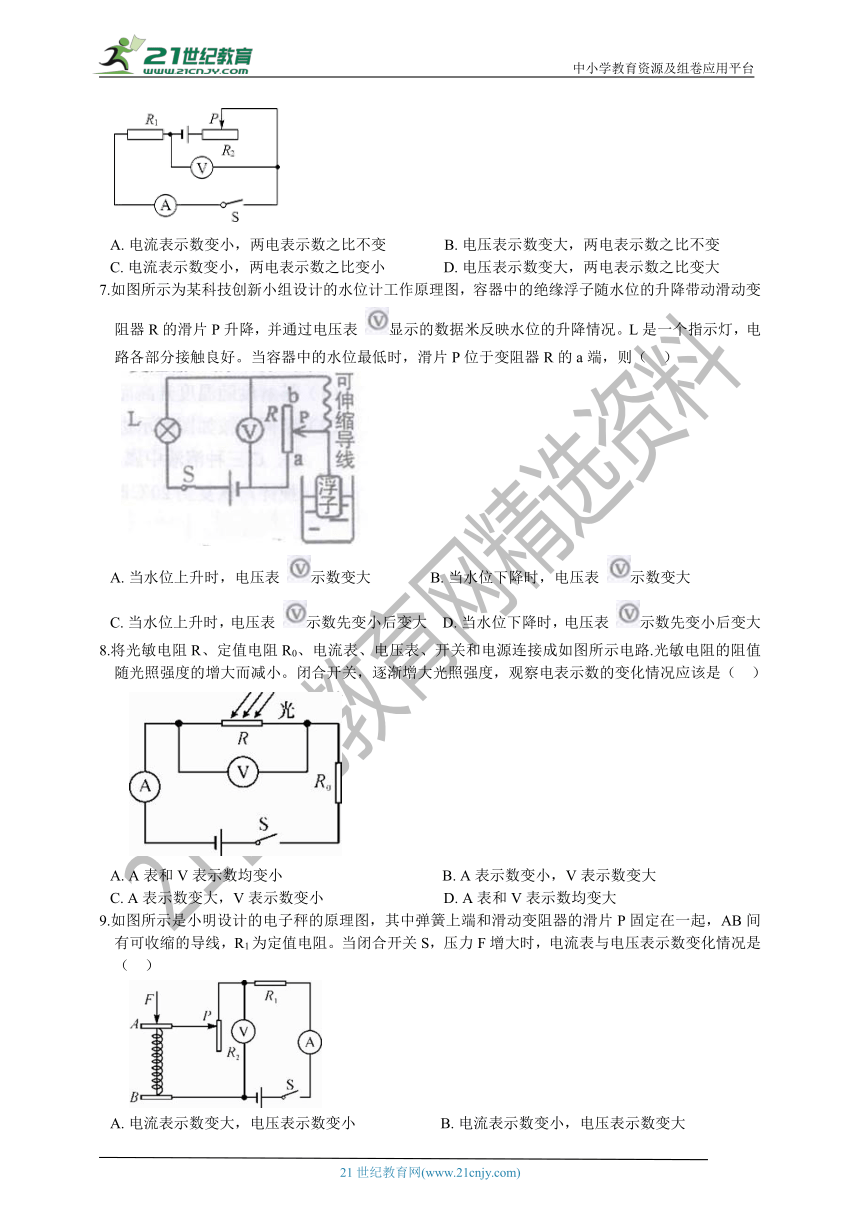

7.如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表 显示的数据米反映水位的升降情况。L是一个指示灯，电路各部分接触良好。当容器中的水位最低时，滑片P位于变阻器R的a端，则（?? ）
A.?当水位上升时，电压表 示数变大???????????????B.?当水位下降时，电压表 示数变大 C.?当水位上升时，电压表 示数先变小后变大????D.?当水位下降时，电压表 示数先变小后变大
8.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路.光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光照强度，观察电表示数的变化情况应该是（?? ）
A.?A表和V表示数均变小??????????????????????????????????????????B.?A表示数变小，V表示数变大 C.?A表示数变大，V表示数变小???????????????????????????????D.?A表和V表示数均变大
9.如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（?? ）
A.?电流表示数变大，电压表示数变小??????????????????????B.?电流表示数变小，电压表示数变大 C.?电流表、电压表示数都变大????????????????????????????????D.?电流表、电压表示数都变小
10.某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx ， 得到如图乙所示的图象。以下有关叙述正确的是（ ）
A.?该同学研究的是电流和电压的关系??????????????????????B.?实验中电压表的示数保持0.5伏不变 C.?滑动变阻器阻值变化范围为1欧～5欧?????????????D.?将Rx从5欧换成10欧后，应将滑片P向左移
11.如图甲所示的电路中，电源电压恒定不变，R0为定值电阻，R为滑动变阻器。闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示。根据图象信息，下列判断不正确的是（ ???）
A.?R0的阻值是10Ω??????????????????????????????????????????????????B.?电源电压为14V C.?滑动变阻器的最大阻值是70Ω?????????????????????????????D.?滑片P移动中，电路中的最小电流为0.2A
二、填空题
12.如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.5A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是________Ω，小灯泡的电阻是________Ω，滑片P向右移动的过程中灯泡亮度________(选填“变亮”、“不变”或“变暗”)。
13.图甲是伏安法测电阻实验的电路图，电源电压保持不变。
（1）按图连接电路，闭合开关，电压表和电流表示数如图乙、图丙所示，则定值电阻R的阻值为________欧；
（2）将滑片缓慢向左移动，电压表示数将________（选填“变大”“变小”或“不变”）；
（3）继续缓慢向左移动滑片，突然发现电压表示数变小但不为零，产生此现象的故障原因可能是________。

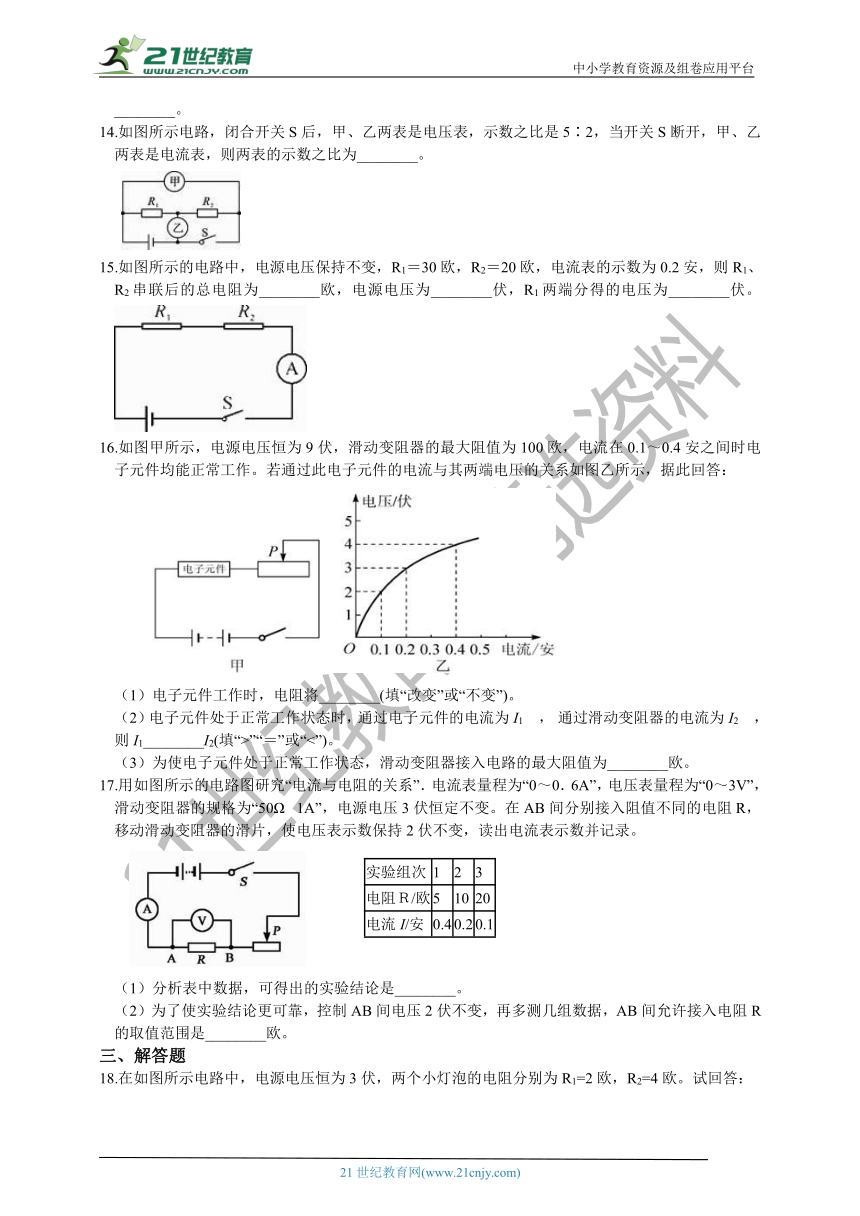

14.如图所示电路，闭合开关S后，甲、乙两表是电压表，示数之比是5∶2，当开关S断开，甲、乙两表是电流表，则两表的示数之比为________。
15.如图所示的电路中，电源电压保持不变，R1＝30欧，R2＝20欧，电流表的示数为0.2安，则R1、R2串联后的总电阻为________欧，电源电压为________伏，R1两端分得的电压为________伏。
16.如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1～0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，据此回答：
?
（1）电子元件工作时，电阻将________(填“改变”或“不变”)。
（2）电子元件处于正常工作状态时，通过电子元件的电流为I1 ， 通过滑动变阻器的电流为I2 ， 则I1________I2(填“>”“＝”或“<”)。
（3）为使电子元件处于正常工作状态，滑动变阻器接入电路的最大阻值为________欧。
17.用如图所示的电路图研究“电流与电阻的关系”．电流表量程为“0～0．6A”，电压表量程为“0～3V”，滑动变阻器的规格为“50Ω? 1A”，电源电压3伏恒定不变。在AB间分别接入阻值不同的电阻R，移动滑动变阻器的滑片，使电压表示数保持2伏不变，读出电流表示数并记录。
实验组次
1
2
3
电阻Ｒ/欧
5
10
20
电流I/安
0.4
0.2
0.1
（1）分析表中数据，可得出的实验结论是________。
（2）为了使实验结论更可靠，控制AB间电压2伏不变，再多测几组数据，AB间允许接入电阻R的取值范围是________欧。
三、解答题

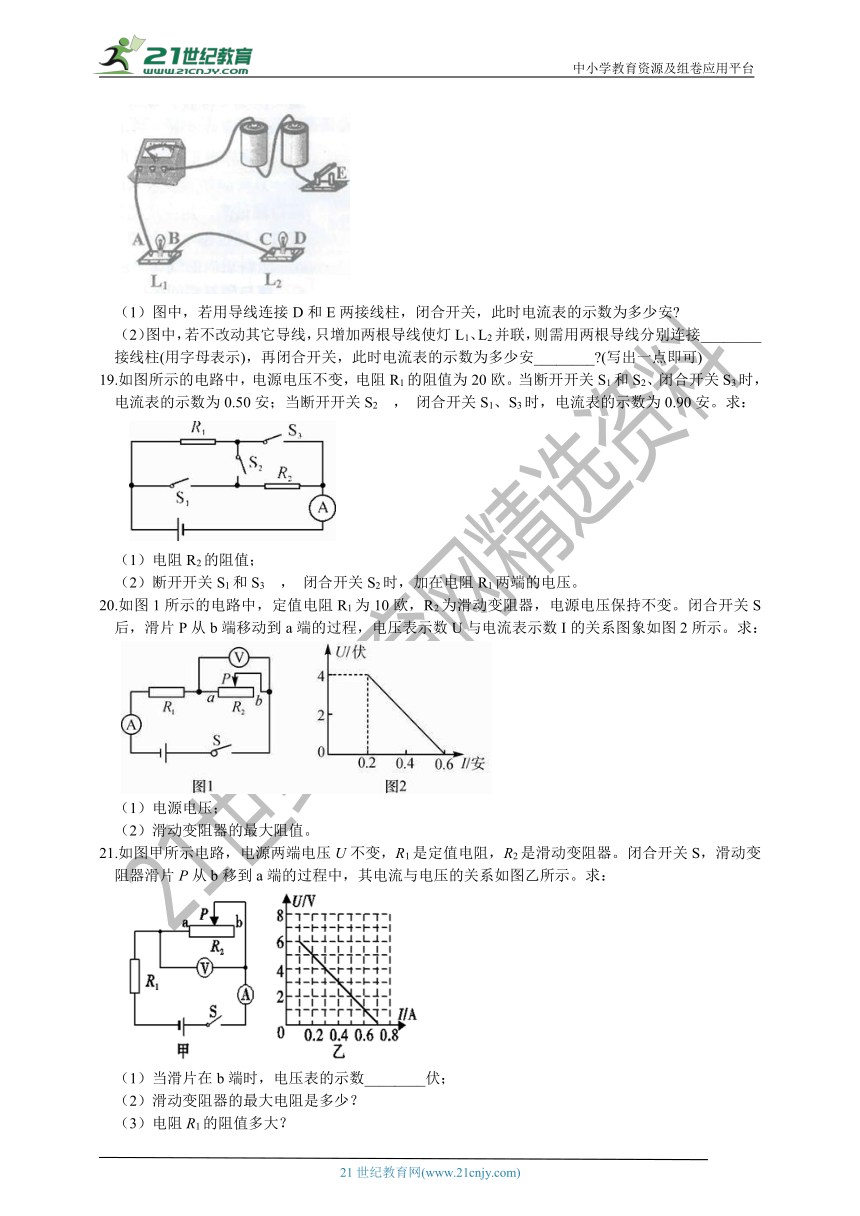

18.在如图所示电路中，电源电压恒为3伏，两个小灯泡的电阻分别为R1=2欧，R2=4欧。试回答：
（1）图中，若用导线连接D和E两接线柱，闭合开关，此时电流表的示数为多少安?
（2）图中，若不改动其它导线，只增加两根导线使灯L1、L2并联，则需用两根导线分别连接________接线柱(用字母表示)，再闭合开关，此时电流表的示数为多少安________?(写出一点即可)
19.如图所示的电路中，电源电压不变，电阻R1的阻值为20欧。当断开开关S1和S2、闭合开关S3时，电流表的示数为0.50安；当断开开关S2 ， 闭合开关S1、S3时，电流表的示数为0.90安。求：
（1）电阻R2的阻值；
（2）断开开关S1和S3 ， 闭合开关S2时，加在电阻R1两端的电压。
20.如图1所示的电路中，定值电阻R1为10欧，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示。求：
（1）电源电压；
（2）滑动变阻器的最大阻值。
21.如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器。闭合开关S，滑动变阻器滑片P从b移到a端的过程中，其电流与电压的关系如图乙所示。求：
（1）当滑片在b端时，电压表的示数________伏；
（2）滑动变阻器的最大电阻是多少？
（3）电阻R1的阻值多大？
22.如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为6伏保持不变。
（1）当托盘为空时，R2电阻为________欧；
（2）若托盘为空时，电流表示数为I1＝0.01安，求定值电阻R1的阻值；
（3）若放入某物体后，电流表示数为I2＝0.02安，求该物体的质量大小。
答案解析部分
一、单选题
1. B
解析：欧姆定律的是指在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。串联电路中电流处处相等，总电阻为各电阻之和，总电压为各电压之和。
【解答】根据P=UI可知，两灯泡的额定电流分别为： I1=， I2=； 两灯泡的电阻分别为： R1=， R2=； 根据串联电路中电流处处相等，如果其中一个灯泡恰能正常发光，电路中的电流为； 串联电路的电阻为各分电阻之和， 电路两端的电压为U=IR总=I（R1+R2）=；故A、C、D错误；B正确； 故答案为：B。
2. D
解析：分析甲图中的电路图可知两电阻为串联，电流表测量电路中的电流，电压表测量R0两端的电压；电压表与电流表示数的比值为定值电阻R0的阻值；根据图乙可知气敏电阻的性质，利用欧姆定律分析电路中电流的变化及R0两端电压的变化。
【解答】分析甲图可知R与R0为串联关系，电流表测电路中的电流，电压表测量定值电阻两端的电压值，当天然气浓度增大时，由图乙可知气敏电阻的阻值减小，由欧姆定律可知电路中电流增加，即电流表示数增大；由U0=IR0可知，电压表的示数变大；故A说法错误；根据欧姆定律可知电压表与电流表示数的比值为定值电阻R0的阻值，此比值是不变的，故C说法错误、D说法正确；当天然气浓度减小时，由图乙可知气敏电阻的阻值增大，由欧姆定律可知电路中电流减小，即电流表示数减小，故B说法错误。 故答案为：D。
3.B
解析：已知电阻R1的阻值、流过R1的电流，由欧姆定律可求出电阻R1两端的电压，即电源电压； 电流表A1测电阻R1的支路电流，电流表A测干路电流，由串联电路的特点可求出通过电阻R2的电流；
【解答】S闭合，R1、R2并联，电流表A1测电阻R1的支路电流，电流表A测干路电流． （1）电源电压：U=IA1R1=0.3A×10Ω=3V； （2）由并联电路的特点知，通过电阻R2的电流：I2=IA-IA1=0.5A-0.3A=0.2A； 故答案为：0.2安；3伏.
4.A
解析：因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大；根据量程进行读数，然后串联电路的电压关系求出电压，再根据电压比等于电阻比即可求解。
【解答】由题中的图可知，两电阻串联，V1测的是电源电压；V2测的是R2两端的电压．即V1的示数应大于V2的示数； 而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为9V； V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.8V； 所以，电阻R1两端的电压为：U1=U-U2=9V-1.8V=7.2V，则R1：R2=U1：U2=7.2V：1.8V=4：1. 故答案选A．
5. D
解析：如图，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，因并联电路中干路电流等于各支路电流之和，由两个电流表指针偏转的角度相同可确定量程，得出电流的关系，从而得出电阻关系.
【解答】A1测量R1的电流，A2测量干路电流，并联电路干路电流等于各支路电流之和，指针偏转角度相同，两个电流表使用的量程一定不同．A2是使用0-3A的量程，A1是使用的0-0.6A的量程．A2的示数是A1示数的5倍，所以I=5I1 ， 根据并联电路干路电流等于各支路的电流之和，得：I2=4I1 ， 所以R1：R2==I2：I1=4I1：I1=4：1． 故答案选D.
6. A
解析：滑动变阻器要与被控制电路串联；滑动变阻器阻值变大，会引起电路中电流变小，可知灯的亮度变化；滑动变阻器阻值变小，会引起电路中电流变大，可知灯的亮度变化。 【解答】滑片P向右移动时，滑动变阻器接入电路的阻值变大，串联电路的总电阻变大，电源电压U不变，由I=UR可知电路中电流变小，即电流表示数变小；由U=IR可知，电阻R1两端电压变小，即电压表示数变小；电压表与电流表示数之比等于R1的阻值，所以两电表示数之比不变，故A正确。 故答案为：A。
7. A
解析：在串联电路中，电阻两端的电压与电阻大小成正比；根据水位变化判断浮子的位置变化，进而得到划片的移动方向，弄清滑动变阻器的阻值变化，最后推算电压表示数的变化。
【解答】分析水位计工作原理图可知，指示灯L与滑动变阻器串联，电压表测量滑动变阻器的电压。当水位上升时，浮子也向上移动，滑动变阻器的划片跟着向上移动，变阻器接入电路的电阻变大；根据串联电路中，电阻两端的电压与电阻成正比的规律得到，变阻器两端的电压增大，即电压表的示数增大；反之，水位下降时，电压表的示数减小。 故选A。
8.C
解析：从“光敏电阻的阻值随光照强度的增大而减小”入手分析电路中总电阻的变化，根据串联电路的特点及欧姆定律判断电流表与电压表示数如何变化。
【解答】闭合开关，光敏电阻R和定值电阻R0串联，电路中总电阻等于光敏电阻和和定值电阻阻值之和，电流表测量电路中的电流，电压表测量光敏电阻两端的电压，逐渐增大光敏电阻的光照强度，光敏电阻的阻值减小，电路的总电阻R总减小，电路的总电阻R总减小，电源电压U不变，电路电流变大，即电流表示数变大；定值电阻R0阻值不变，定值电阻两端电压U0=IR0变大，光敏电阻两端电压UR=U-U0变小，电压表示数变小。 故选：D。
9.B
解析：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，根据压力的变化判断滑动变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化。
【解答】当闭合开关S，压力F增大时，滑片下移，R2接入电路的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故AC错误； 由U=IR可知，定值电阻R1两端的电压变小，因串联电路总电压等于各部分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故B正确，D错误。 故答案为：B。
10.C
解析：A、根据控制变量法，研究电流和电压的关系时，要控制电阻不变；
B、由图乙求出电流与电阻之积分析 C、由图乙知，电流为05A时，对应的电阻为50， 电流为0.1A时，对应的电阻为250， 根据欧姆定律和串联电路的规律求出变阻器连入电路中的电阻变化范围； D、根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向。
【解答】A、研究电流和电压的关系时，要控制电阻不变，由图乙知，电阻是变化的，故A说法错误。
B、由题意和图象可知,，该同学研究的是电流和电阻的关系，实验中要控制Rx两端的电压不变（即电压表示数不变）；由图乙知，电流与电阻之积（即Rx两端的电压）U=IRx=0.5A×5=2.5V，即电压表保持2.5伏不变，故B说法错误。 C、由图乙知，电流最大为0.5A时，对应的电阻为5， 根据欧姆定律和串联电路的规律，变阻器接入的电阻R小=R总-R1= 由图乙知,电流最小为0.1A时，对应的电阻为25，根据欧姆定律和串联电路的规律,变阻器接入的电阻R大=R总-R2= 所以，滑动变阻器阻值变化范围为1欧~5欧，故C说法正确。
D、根据串联分压原理可知，将定值电阻由5改接成10的电阻，电阻增大，其分得的电压增大（大于2.5V）；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，使电压表的示数减小为2.5V，由分压原理,应增大滑动变阻器连入电路中的电阻，所以滑片应向端移动，故D说法错误。
故答案为：C
11. B
解析：由电路图可知，R0和R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。当滑片P滑动到最左端时，电路为R0的简单电路，电路中的电流最大，根据图象读出电路中的电流，根据欧姆定律表示出电源的电压；当滑片P滑动到最右端时，电路中的电流最小，电压表的示数最大，根据串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R0的阻值，进一步求出电源的电压；当滑片P滑动到最右端时，电路中的电流最小，电压表的示数最大，根据欧姆定律求出滑动变阻器的最大阻值。 【解答】当滑片P滑动到最左端时，电路为R0的简单电路，此时电压表的示数为0，由乙图可知，电路中的最大电流I最大=1.6A，由I=UR可得，R0的阻值：R0=UI最大=8V1.6A=5Ω，AB说法正确；电源的电压：U=I最大R0=1.6A×R0 ， -------① 当滑片P滑动到最右端时，电路中的电流最小，电压表的示数最大，由乙图可知，电路中的电流I最小=0.2A，电压表的示数UR=14V，电源的电压：U=UR+I最小R0=14V+0.2A×R0 ， -------② 由①、②电可知1.6A×R0=14V+0.2A×R0 ， 解得：R0=10Ω，电源的电压U=I最大R0=1.6A×10Ω=16V，故A说法正确、B说法不正确； 当滑片P滑动到最右端时，由乙图可知，电路中的电流I最小=0.2A，电压表的示数UR=14V，滑动变阻器的最大阻值：R=URI最小=14V0.2A=70Ω，故C、D说法正确； 故答案为：B。
二、填空题
12. 14；6；不变
解析：分析电路图可知电阻R和灯泡为串联,在乙图中认清电压表的量程和分度值，读出示数，根据欧姆定律I=UR求出滑动变阻器连入电路中的阻值；根据串联电路中电压关系求出灯泡两端的电压值，利用R=求出小灯泡的电阻；滑片P向右移动的过程中，分析电路中的电阻变化，可知电路中的电流变化，从而可知灯泡的亮度变化。
【解答】分析电路图可知电阻R和灯泡为串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流；由乙图可知电压表选择的量程为0～15V，分度值为0.5V，电压表的示数为7V，则此时滑动变阻器接入电路的电阻为R===14Ω；小灯泡两端分得电压为UL=10V-7V=3V，小灯泡的电阻为R===6Ω；由电路图分析可知，滑动变阻器的阻值全部接入电路中，滑片P向右移动的过程中电路中的电阻不变，电路中的电流不变，小灯泡两端的电压不变，灯泡的亮度不变。 故答案为：14；6；不变。
13. （1）3 （2）变大 （3）滑片接触不良
解析：（1）根据电压表的量程和分度值读出电压表的示数，根据欧姆定律求出电阻的阻值；（2）由电路图可知，电阻与滑动变阻器串联，电压表测定值电阻两端的电压；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律可知电路中电流的变化和电压表示数的变化；（3）发现电压表示数变小，故障的原因可能是滑片接触不良。 【解答】（1）电压表的示数为1.5V，电流表的示数为0.5A，由欧姆定律可知定值电阻R的阻值为R===3Ω； （2）将滑片缓慢向左移动时，滑动变阻器连入电路中的电阻变小，电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，根据U=IR可知，定值电阻两端的电压变大，即电压表的示数变大； （3）发现电压表示数变小，故障的原因可能是滑片接触不良。 故答案为：（1）3；（2）变大；（3）滑片接触不良。
14.3∶5
解析：先分析电路的连接和电表的作用，再根据串联电路的电压分配特点和并联电路的电流分配特点进行计算.
【解答】当S闭合，甲、乙两表是电压表时，两个电阻串联，电压表甲测总电压，电压表乙测量的是R2两端的电压，U：U2=U甲：U乙=5：2； 所以，U1：U2=R1：R2=3：2； 当S断开，甲乙两表是电流表时，两个电阻串联，电流表甲测量的是R2中的电流，电流表乙测量的是干路的电流， 因为R1：R2=3：2， 所以I1：I2=R2：R1=2：3， I2：I=I甲：I乙=3：5 故答案为：3：5．
15.50；10；6
解析：根据串联电路的电阻关系求出串联后的总电阻，由欧姆定律求出电压.【解答】两电阻串联，总电阻R=R1+R2=30Ω+20Ω=50Ω； 电源电压U=IR=0.2A×50Ω=10V； R1两端分得的电压为U1=IR1=0.2A×30Ω=6V. 故答案为：50；10；6.
16. （1）改变 （2）= （3）70
解析：（1）根据图乙的图像分析判断；（2）串联电路中的电流处处相等；（3）先判断当电路中的电流最小时滑动变阻器的阻值最大，由图像知电路中的最小电流为0,1A，根据I=的变形式R=求出电路的总电阻和电子元件的电阻；再根据串联电路电阻的规律R总=R1+R2求解。 【解答】解：（1）由图乙知电子元件在正常工作时电阻随着其两端的电压增大而增大；
（2）由电路图知电子元件和滑动变阻器是串联的，所以通过电子元件的电流和通过滑动变阻器的电流是相等的； （3） 电子元件处于正常工作状态，滑动变阻器接入电路的阻值最大时电路中的电流最小，由I=得R总==90Ω，R电==20Ω，Rp=R总-R电=90Ω-20Ω=70Ω。 故答案为：（1）改变；（2）=；（3）70.
17.（1）导体两端的电压一定时，通过导体的电流与电阻成反比 （2）3.3-100
解析：欧姆定律是： 在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
【解答】（1）该实验主要是为了研究电流与电阻之间的关系，所以U不变，由表格的数据可知：第一次 5×0.4=2；第二次 10×0.2=2；第三次 20×0.1=2；电流与电阻成反比；故答案为：导体两端的电压一定时，通过导体的电流与电阻成反比；
⑵允许接入的电阻范围，要考虑电路元件的安全问题，而该电路中电压不变始终为2V，所以要考虑电流表安全即可；当电流表达到最大0.6A时，接入的电阻最小， 当滑动变阻器完全接入时，AB间接入的电阻最大，电源电压为3V，
故答案为：（1）导体两端的电压一定时，通过导体的电流与电阻成反比；（2）3.3-100。
三、解答题
18. （1）解:R总=R1+R2=2Ω+4Ω=6Ω
??? ????
（2）AD、CE；2.25
解析：（1）首先根据电路图及题目的要求分析电路，再根据串联电路的特点，利用欧姆定律计算电流； （2）并联是把电路元件并列地连接起来的电路，据此连接并联电路。分别利用欧姆定律计算出各支路的电流，再根据并联电路中，各支路电流之和等于干路电流，计算出此时电流表的示数。
【解答】（1）导线连接D和E两接线柱，闭合开关，此时两电阻串联，电路中和总电阻 R总=R1+R2=2Ω+4Ω=6Ω ， 电流表示数 ? ； （2）用两根导线分别连接AD、CE时，两电阻并联， 此时通过L1的电流：，
通过灯L2的电流，
电流表的示数I总=I1+I2=1.5A+0.75A=2.25A。 故答案为：（1）0.5A；（2）AD、CE；2.25A。
19.（1）解：当S1和S2断开、S3闭合时，只有R1接入电路
电源电压U＝I1R1＝0.50安×20欧＝10伏
当S2断开、S1和S3闭合时，R1和R2并联，U2＝U
通过R2的电流：I2＝I－I1＝0.90安－0.50安＝0.40安
电阻R2的阻值：R2＝ ＝ ＝25欧
（2）解：当S1、S3断开，S2闭合时，R1和R2串联，电路电流I′＝
R1两端的电压：U1＝I′R1＝ ＝ ≈4.4伏
解析：（1）当断开开关S1和S2 ， 闭合开关S3时，只有R1连入电路中，由此计算出电源电压；当断开开关S2 ， 闭合开关S1和S3时，两电阻并联，电流表测干路电流，根据串联电路特点和欧姆定律计算电阻R2的阻值； （2）断开开关S1和S3 ， 闭合开关S2时，两电阻串联，由串联电路特点和欧姆定律计算R1两端的电压。
20.（1）解：由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I1＝0.6安，由I＝ 可得，电源电压：U＝I1R1＝0.6安×10欧＝6伏 （2）解：由欧姆定律可知滑动变阻器的最大阻值：R2＝ ＝ ＝20欧
解析：（1）由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时电路中的电流最大，根据U=IR求出电源电压； （2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小、电压表的示数最大，由图象读出电流和电压，根据欧姆定律求出滑动变阻器的最大阻值。
21. （1）由图甲知R1、R2串联， 当滑片在b端时， R2的阻值最大，电路中的电流最小，再由图乙知此时电路中的电流为0.1A，电压表的示数为6V； （2）由I=得R==60Ω； 答： 滑动变阻器的最大电阻是 60Ω； （3）当滑片在b端时 ，R1、R2串联，U总=U1+U2=0.1A×R1+6V……①;当滑片在a端时 ，电路中只有R1 ， 由图乙知此时电路中的电流为0.7A，U总=0.7A×R1……②，由①②得R1=10Ω。 答： 电阻R1的阻值 10Ω。
解析：（1）根据电路图和图乙得出电压表的示数；（2）由I=的变形式R=求解；（3）根据串联电路电压的规律U总=U1+U2及U=IR求解。
22.（1）500 （2）解：若托盘为空时，电流表示数为I1＝0.01安，由欧姆定律公式I＝ 变形可得，电路的总电阻：R＝ ＝ ＝600欧
根据串联电路的特点可得，R1的阻值：R1＝R－R2＝600欧－500欧＝100欧
（3）解：若放入某物体后，电流表示数为I2＝0.02安，则此时电路的总电阻：R′＝ ＝ ＝300欧
则R2的电阻：R2′＝R′－R1＝300欧－100欧＝200欧
由图象可知，此时物体质量为600克。
解析：（1）根据图象分析电阻的大小；当托盘为空时，物体质量为0，根据图象可知R2的电阻为500Ω； （2）根据电流表示数求出电路的总电阻，根据串联电路的电阻关系求出R1的阻值； （3）根据电流求出总电阻，从而求出R2电阻，根据图象分析质量大小。
