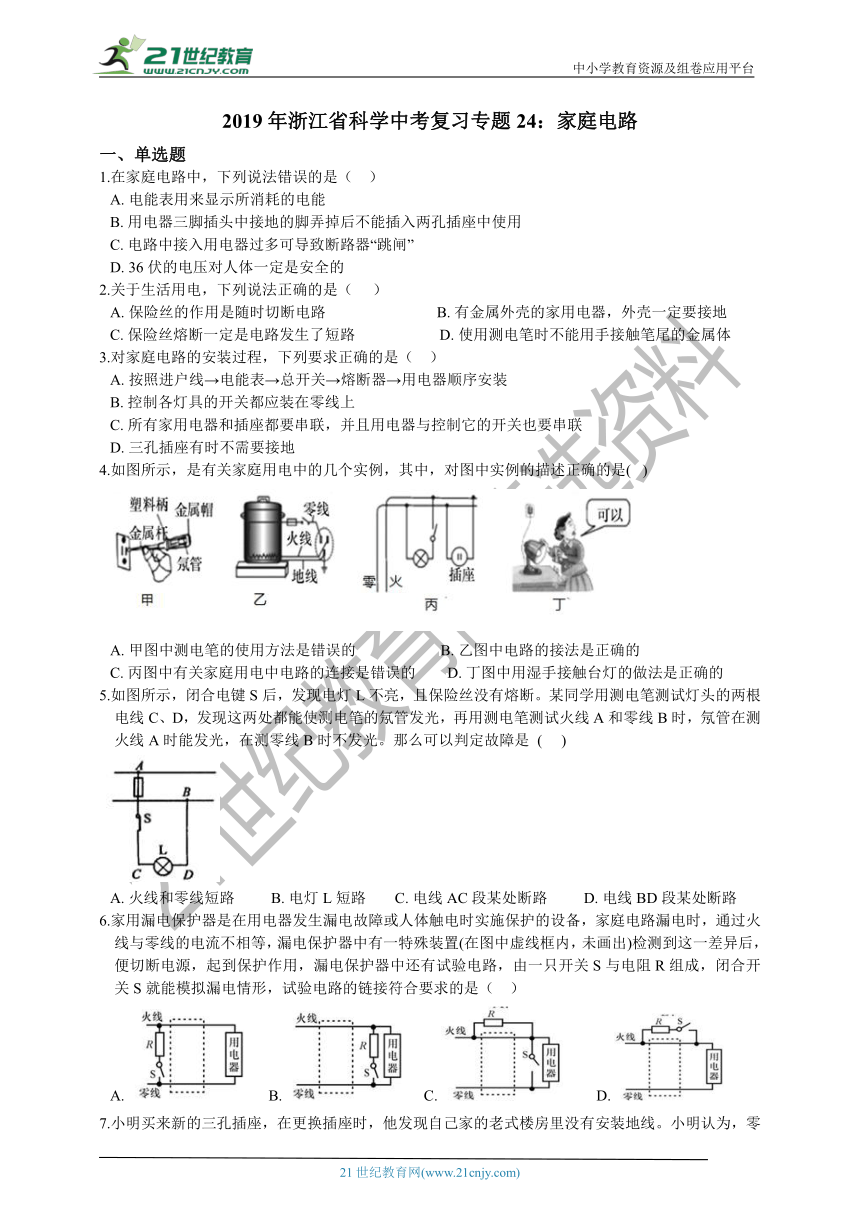

2019年浙江省科学中考复习专题24：家庭电路
一、单选题
1.在家庭电路中，下列说法错误的是（?? ）
A.?电能表用来显示所消耗的电能 B.?用电器三脚插头中接地的脚弄掉后不能插入两孔插座中使用 C.?电路中接入用电器过多可导致断路器“跳闸” D.?36伏的电压对人体一定是安全的
2.关于生活用电，下列说法正确的是（??? ）
A.?保险丝的作用是随时切断电路?????????????????????????????B.?有金属外壳的家用电器，外壳一定要接地 C.?保险丝熔断一定是电路发生了短路??????????????????????D.?使用测电笔时不能用手接触笔尾的金属体
3.对家庭电路的安装过程，下列要求正确的是（?? ）
A.?按照进户线→电能表→总开关→熔断器→用电器顺序安装 B.?控制各灯具的开关都应装在零线上 C.?所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联 D.?三孔插座有时不需要接地
4.如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是(? )
A.?甲图中测电笔的使用方法是错误的??????????????????????B.?乙图中电路的接法是正确的 C.?丙图中有关家庭用电中电路的连接是错误的????????D.?丁图中用湿手接触台灯的做法是正确的
5.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 (? ??)?
A.?火线和零线短路?????????B.?电灯L短路???????C.?电线AC段某处断路?????????D.?电线BD段某处断路
6.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的链接符合要求的是（?? ）
A.??????B.? C.?????????D.?

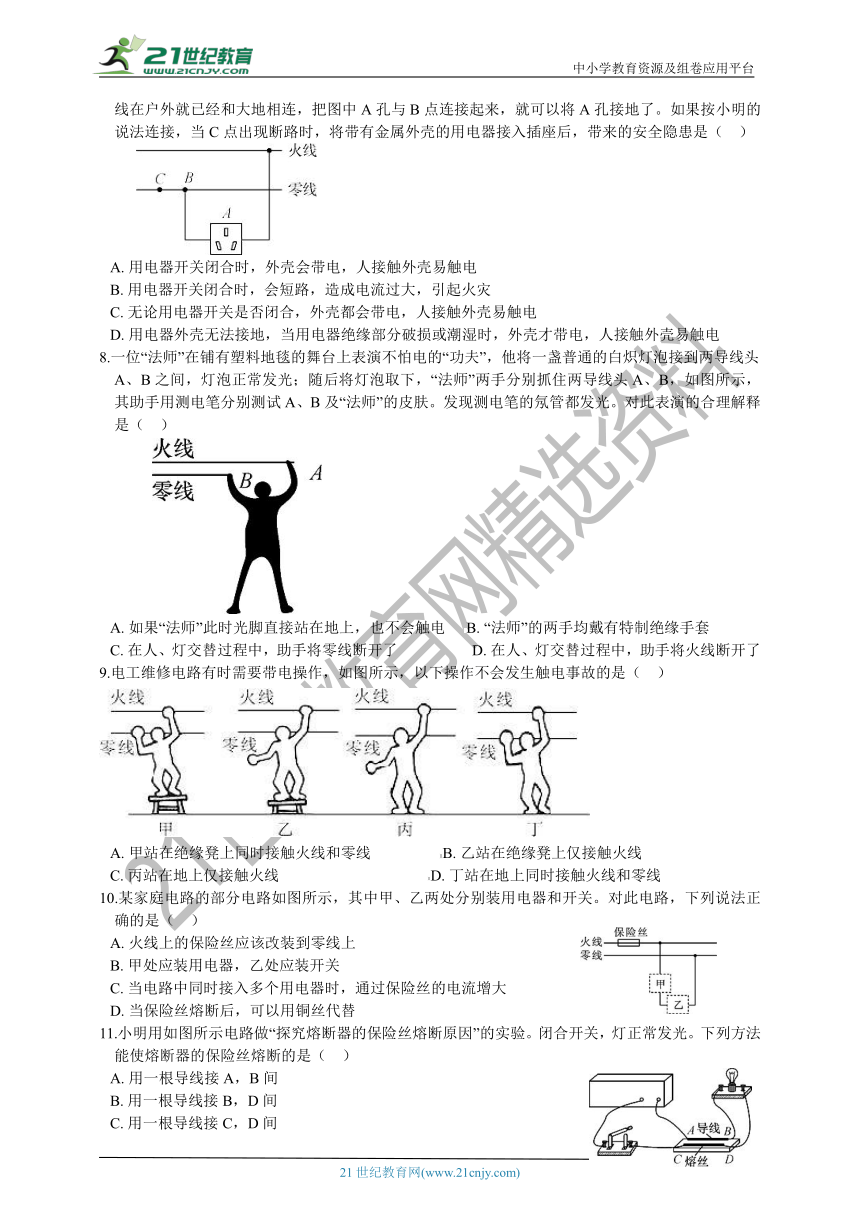

7.小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（?? ）
A.?用电器开关闭合时，外壳会带电，人接触外壳易触电 B.?用电器开关闭合时，会短路，造成电流过大，引起火灾 C.?无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电 D.?用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
8.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤。发现测电笔的氖管都发光。对此表演的合理解释是（?? ）
A.?如果“法师”此时光脚直接站在地上，也不会触电?????B.?“法师”的两手均戴有特制绝缘手套 C.?在人、灯交替过程中，助手将零线断开了???????????????????D.?在人、灯交替过程中，助手将火线断开了
9.电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（?? ）
A.?甲站在绝缘凳上同时接触火线和零线??????????????????B.?乙站在绝缘凳上仅接触火线 C.?丙站在地上仅接触火线???????????????????????????????????????D.?丁站在地上同时接触火线和零线
10.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（?? ）
A.?火线上的保险丝应该改装到零线上????????????????????????????????????????
B.?甲处应装用电器，乙处应装开关 C.?当电路中同时接入多个用电器时，通过保险丝的电流增大?????
D.?当保险丝熔断后，可以用铜丝代替
11.小明用如图所示电路做“探究熔断器的保险丝熔断原因”的实验。闭合开关，灯正常发光。下列方法能使熔断器的保险丝熔断的是（?? ）
A.?用一根导线接A，B间??????????????????????????????????????????
B.?用一根导线接B，D间 C.?用一根导线接C，D间?????????????????????????????????????????
D.?用灯泡替代A，B间导线接入电路
12.有很多物理知识可以用简洁生动的语言来描述，其中对应关系不合理的是（?? ）
A.?保险丝——牺牲我一个，平安一家人??????????????????B.?等效电阻——越串越大，越并越小 C.?灯泡并联——一荣俱荣，一损俱损?????????????????????D.?闸刀开关——家庭电路的“老大”

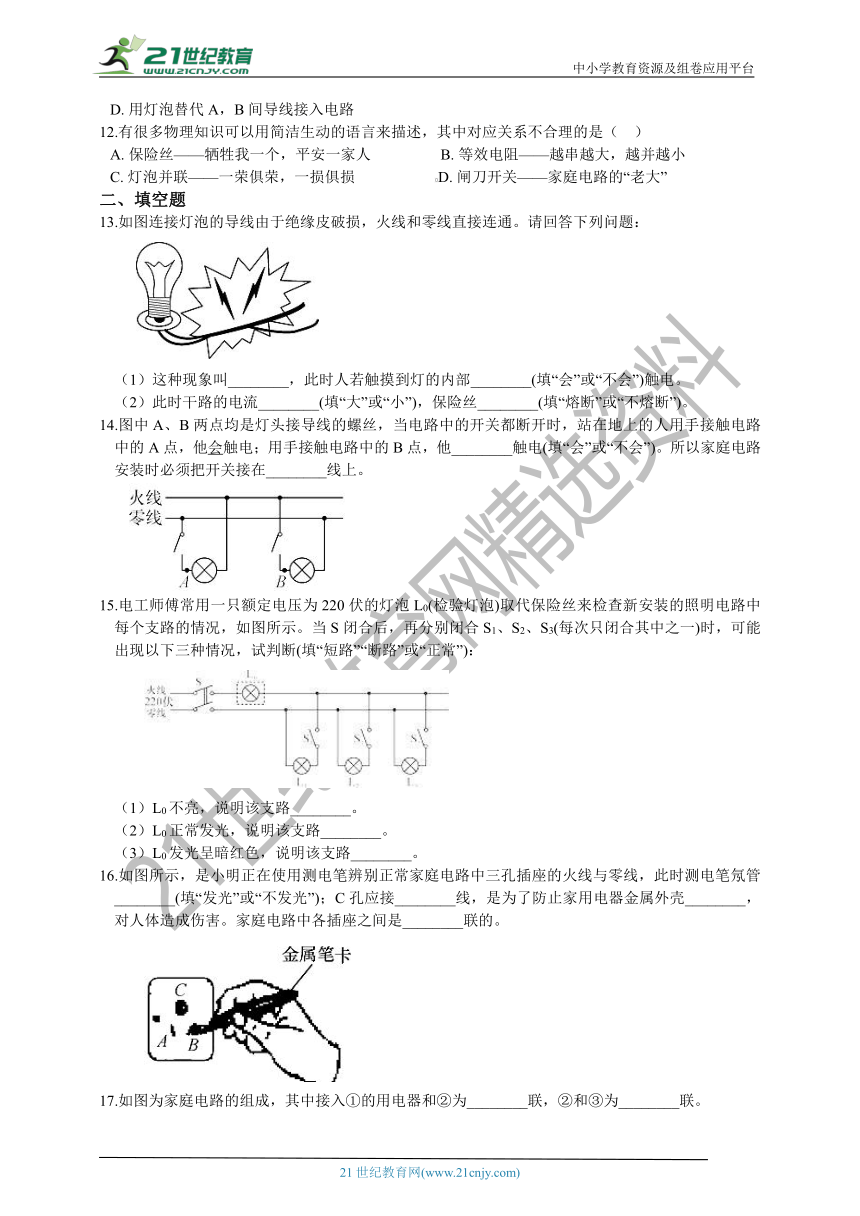

二、填空题
13.如图连接灯泡的导线由于绝缘皮破损，火线和零线直接连通。请回答下列问题：
（1）这种现象叫________，此时人若触摸到灯的内部________(填“会”或“不会”)触电。
（2）此时干路的电流________(填“大”或“小”)，保险丝________(填“熔断”或“不熔断”)。
14.图中A、B两点均是灯头接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他会触电；用手接触电路中的B点，他________触电(填“会”或“不会”)。所以家庭电路安装时必须把开关接在________线上。
15.电工师傅常用一只额定电压为220伏的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：
（1）L0不亮，说明该支路________。
（2）L0正常发光，说明该支路________。
（3）L0发光呈暗红色，说明该支路________。
16.如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________(填“发光”或“不发光”)；C孔应接________线，是为了防止家用电器金属外壳________，对人体造成伤害。家庭电路中各插座之间是________联的。
17.如图为家庭电路的组成，其中接入①的用电器和②为________联，②和③为________联。

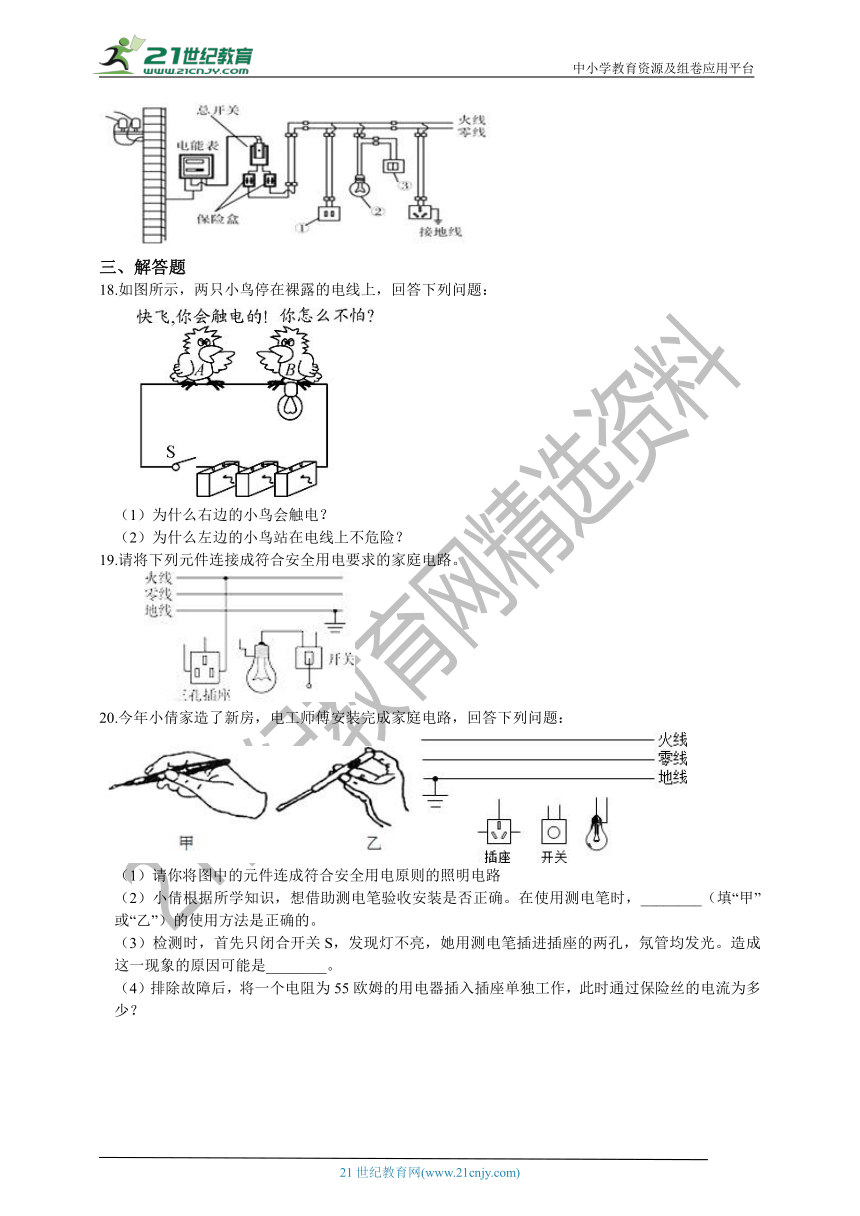

三、解答题
18.如图所示，两只小鸟停在裸露的电线上，回答下列问题：
（1）为什么右边的小鸟会触电？
（2）为什么左边的小鸟站在电线上不危险？
19.请将下列元件连接成符合安全用电要求的家庭电路。
??????????????????
20.今年小倩家造了新房，电工师傅安装完成家庭电路，回答下列问题：
（1）请你将图中的元件连成符合安全用电原则的照明电路
（2）小倩根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，________（填“甲”或“乙”）的使用方法是正确的。
（3）检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是________。
（4）排除故障后，将一个电阻为55欧姆的用电器插入插座单独工作，此时通过保险丝的电流为多少？

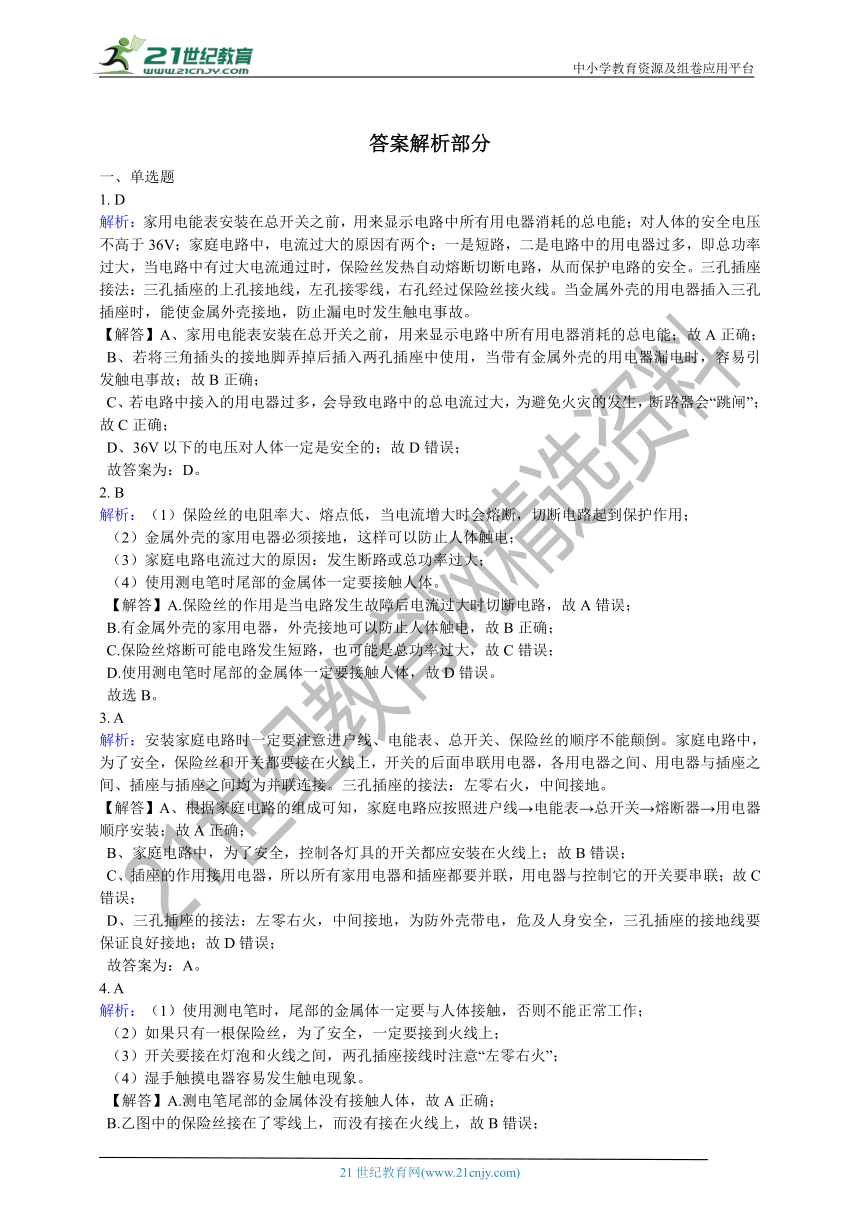

答案解析部分
一、单选题
1. D
解析：家用电能表安装在总开关之前，用来显示电路中所有用电器消耗的总电能；对人体的安全电压不高于36V；家庭电路中，电流过大的原因有两个：一是短路，二是电路中的用电器过多，即总功率过大，当电路中有过大电流通过时，保险丝发热自动熔断切断电路，从而保护电路的安全。三孔插座接法：三孔插座的上孔接地线，左孔接零线，右孔经过保险丝接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。
【解答】A、家用电能表安装在总开关之前，用来显示电路中所有用电器消耗的总电能；故A正确； B、若将三角插头的接地脚弄掉后插入两孔插座中使用，当带有金属外壳的用电器漏电时，容易引发触电事故；故B正确； C、若电路中接入的用电器过多，会导致电路中的总电流过大，为避免火灾的发生，断路器会“跳闸”；故C正确； D、36V以下的电压对人体一定是安全的；故D错误； 故答案为：D。
2. B
解析：（1）保险丝的电阻率大、熔点低，当电流增大时会熔断，切断电路起到保护作用； （2）金属外壳的家用电器必须接地，这样可以防止人体触电； （3）家庭电路电流过大的原因：发生断路或总功率过大； （4）使用测电笔时尾部的金属体一定要接触人体。 【解答】A.保险丝的作用是当电路发生故障后电流过大时切断电路，故A错误； B.有金属外壳的家用电器，外壳接地可以防止人体触电，故B正确； C.保险丝熔断可能电路发生短路，也可能是总功率过大，故C错误； D.使用测电笔时尾部的金属体一定要接触人体，故D错误。 故选B。
3. A
解析：安装家庭电路时一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒。家庭电路中，为了安全，保险丝和开关都要接在火线上，开关的后面串联用电器，各用电器之间、用电器与插座之间、插座与插座之间均为并联连接。三孔插座的接法：左零右火，中间接地。
【解答】A、根据家庭电路的组成可知，家庭电路应按照进户线→电能表→总开关→熔断器→用电器顺序安装；故A正确； B、家庭电路中，为了安全，控制各灯具的开关都应安装在火线上；故B错误； C、插座的作用接用电器，所以所有家用电器和插座都要并联，用电器与控制它的开关要串联；故C错误； D、三孔插座的接法：左零右火，中间接地，为防外壳带电，危及人身安全，三孔插座的接地线要保证良好接地；故D错误； 故答案为：A。
4. A
解析：（1）使用测电笔时，尾部的金属体一定要与人体接触，否则不能正常工作； （2）如果只有一根保险丝，为了安全，一定要接到火线上； （3）开关要接在灯泡和火线之间，两孔插座接线时注意“左零右火”； （4）湿手触摸电器容易发生触电现象。 【解答】A.测电笔尾部的金属体没有接触人体，故A正确； B.乙图中的保险丝接在了零线上，而没有接在火线上，故B错误； C.灯泡，开关和插座连接都正确，故C错误； D.湿手触摸台灯容易触电发生危险，故D错误。 故选A。
5. D
解析：（1）正常情况下，测电笔接触火线，氖管会发光；测电笔接触零线，氖管不会发光； （2）如果不应发光的位置测电笔发了光，说明零线断路了。 【解答】A.如果火线和零线短路，那么电流很大，肯定会烧断保险丝，与实际情况不符，故A不合题意； B.如果电灯L短路，那么电路里产生过大的电流肯定会烧断保险丝，与实际情况不符，故B不合题意； C.如果AC段出现断路，那么测电笔接触C点时不会发光，与实际情况不符，故C不合题意； D.如果电线BD处出现断路，因为C、D与火线联通，所以测电笔接触时都会发光，B点与零线连通，因此测电笔不会发光，与实际情况相符，故D符合题意。 故选D。
6. D
解析：在并联电路中，干路电流等于各支路电流之和；分析这个特殊装置在火线和零线中的位置，比较闭合开关后两个位置的电流是否相同即可。 【解答】A.特殊装置接在用电器的支路上，无论是否闭合开关，检测到的火线电流和零线电流都相等，故A错误； B.特殊装置接在干路部分，开关闭合前后，火线和零线电流都相等，故B错误； C.特殊装置火线部分接在支路上，零线部分接在干路上，不用等到开关闭合，二者电流始终不相等，因此漏电保护器根本无法正常工作，故C错误； D.开关闭合后，特殊装置火线部分接在支路上，零线部分接在干路上，二者电流始终不相等，因此漏电保护器切断电源，起到保护作用，故D正确。 故选D。
7. A
解析：人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，从而造成触电。为防止金属外壳用电器漏电，危及人身安全，三孔插座的接地线要保证良好接地。
【解答】图中A孔与B点连接起来，当C点出现断路时，如果带有金属外壳的用电器漏电，家用电路220V的电压直接加在人体上，发生触电事故；故B、C、D错误，A正确； 故答案为：A。
8. C
解析：人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，从而造成触电。试电笔中笔尖、笔尾、为金属材料制成，笔杆为绝缘材料制成。 使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电。
【解答】用测电笔接触“法师”，氖管发光，说明“法师”身上有电流，而他没有触电，是因为在人、灯交替过程中，助手将零线断开了，又因为舞台上铺的是塑料地毯，所以不能形成闭合回路，这是“法师”不怕电的原因；故A、B、D错误，C正确； 故答案为：C。
9. B
解析：人体触电的原因是有电流流过人体形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，从而造成触电。按照人体触及带电体的方式和电流流过人体的途径，电击可分为单线触电和双线触电。当人体直接碰触带电设备其中的一线时，电流通过人体流入大地，这种触电现象称为单线触电。当人体直接碰触带电设备中的两线时，电流通过人体流入大地，这种触电现象称为双线触电。
【解答】A、甲同时接触火线和零线，在火线、零线和人体之间会形成闭合回路，造成人体触电；故A不符合题意； B、乙站在绝缘凳上仅接触火线，火线和人体之间不能形成闭合回路，不会发生触电事故；故B符合题意； C、丙站在地上仅接触火线，在火线、大地和人体之间会形成闭合回路，造成人体触电；故C不符合题意； D、丁站在地上同时接触火线和零线，在火线、零线、大地和人体之间会形成闭合回路，造成人体触电；故D不符合题意； 故答案为：B。
10. C
解析：家庭电路中，为了安全，保险丝和开关都要接在火线上，开关的后面串联用电器。家庭电路中，各用电器之间是并联的，同时使用的用电器越多，干路中的电流越大，保险丝越容易熔断，但熔断的保险丝不能用铜丝代替，因为铜丝的熔点高、电阻小。
【解答】A、为保证用电安全，保险丝应放在火线上，而不是零线上；故A错误； B、根据安全用电的要求，甲处应安装开关，乙处安装用电器；故B错误； C、根据P=UI可知，电路中接入的用电器越多，功率越大，由于电路两端的电压不变，所以电路中的电流越大，通过保险丝的电流越大；故C正确； D、保险丝熔断是因为干路中电流过大，铜丝的熔点高，电阻小，若用铜丝代替保险丝不能起到有效保护电路的作用；故D错误； 故答案为：C。
11. B
解析：能使保险丝熔断的情况有两种：一是电路短接；一是电路中用电器过多，即功率过大。
【解答】A、用一根导线接A、B间，与原来作用效果，灯泡未被短接，保险丝不会熔断；故A不符合题意； B、用一根导线接在B、D间，灯泡被短路，闭合回路中几乎没有电阻，电流过大，保险丝熔断；故B符合题意； C、用一根导线接C、D间，与原来作用效果，灯泡未被短接，保险丝不会熔断；故C不符合题意； D、用灯泡替代A，B间导线接入电路，相当于在闭合回路中串联一个用电器，保险丝不会熔断；故D不符合题意； 故答案为：B。
12. C
解析：家庭电路中，各用电器之间是并联的，同时使用的用电器越多，干路中的电流越大，当电路中有过大电流通过时，保险丝发热自动熔断切断电路，从而保护电路的安全。串联电路的总电阻为R=R1+R2+Rn ， 并联电路的电阻为；并联电路中的用电器互相独立的工作，开关控制整个电路的通断。
【解答】A、家庭电路的保险丝接在主干路的火线上，当电路中有过大电流通过时，保险丝发热自动熔断切断电路，从而保护电路的安全；故A正确； B、串联电路的总电阻为R=R1+R2+Rn ， 并联电路的电阻为R总=；故B正确； C、并联电路中的用电器互相独立的工作；故C错误； D、开关控制整个电路的通断；故D正确； 故答案为：C。
二、填空题
13. （1）短路；不会 （2）大；熔断
解析：家庭电路中，电流过大的原因有两个：一是短路，二是电路中的用电器过多，即总功率过大，当电路中有过大电流通过时，保险丝发热自动熔断切断电路，从而保护电路的安全。
【解答】（1）导线绝缘皮破损，相当于火线与零线直接接通，灯泡直接被短路，此时人触摸灯泡内部不会触电； （2）火线与零线短接，闭合回路中的电阻几乎为零，从而导致干路电流过大，为避免发生火灾，保险丝会熔断； 故答案为：（1）短路；不会；（2）大；熔断。
14. 不会；火
解析：家庭电路中，为了安全，保险丝和开关都要接在火线上，开关的后面串联用电器，各用电器之间、用电器与插座之间、插座与插座之间均为并联连接。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，从而造成触电。
【解答】站在地上的人用手接触电路上的B点，相当于直接接触零线，零线与人体之间不会形成闭合回路，无电流产生，人体不会触电；家庭电路中，为了安全，开关要接在火线上； 故答案为：不会；火。
15.（1）断路 （2）短路 （3）正常
解析：检验灯泡取代保险丝来检查新安装的照明电路中每个支路的情况，检验灯会有三种状态：检验灯不亮，说明该支路断路；检验灯正常发光，说明该支路发生短路；检验灯呈暗红色，即不正常发光，说明该支路正常。
【解答】（1）L0不亮，即该支路不能形成闭合回路，说明该支路断路； （2）L0正常发光，L0上的电压为220V，说明该支路发生短路； （3）L0发光呈暗红色，L0上的电压小于220V，说明该支路正常； 故答案为：断路；短路；正常。
16. 不发光；地；漏电；并
解析：三孔插座的接法：左零右火，中间接地。试电笔也叫测电笔，简称“电笔”。是一种电工工具，用来测试电线中是否带电。笔体中有一氖泡，测试时如果氖泡发光，说明导线有电或为通路的火线。试电笔中笔尖、笔尾、为金属材料制成，笔杆为绝缘材料制成。 使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电。家庭电路中，为了安全，保险丝和开关都要接在火线上，开关的后面串联用电器，各用电器之间、用电器与插座之间、插座与插座之间均为并联连接。
【解答】三孔插座的接法：左零右火，中间接地，A为零线接口，B为火线接口，C为接地线接口，在使用测电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光，所以图示测电笔氖管不发光；C为接地线接口，为防止金属外壳漏电，危及人身安全，三孔插座的接地线要保证良好接地；家庭电路中，插座与插座之间均为并联连接； 故答案为：不发光；地；漏电；并。
17.并；串
解析：家庭电路中用电器之间是并联的，插座之间是并联的，电器和插座之间是并联的，开关和控制的用电器之间是串联，开关和开关控制的插座之间是串联的。
【解答】由图知①是插座，②是电灯，因为插座与灯是并联的，所以所接的用电器和灯也是并联的；②是电灯，③是控制电灯的开关，开关和控制的电灯是串联的。 故答案为：并联：串联
三、解答题
18. （1）答：右边小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压，有电流流过小鸟身上，会触电。 （2）答：左边小鸟的两脚在同一根电线上，两点之间没有电压，没有电流流过，不会触电。
解析：导体触电的原因是有电压加在导体并且电流流过导体。
【解答】（1）右边小鸟的两脚分别接触了灯泡的两端，相当于与灯泡并联，有一定的电压加在小鸟身上，同时有电流从小鸟身上流过，使其触电； （2）左边小鸟的两脚在同一根电线上，两点之间没有电压，没有电流从小鸟身上流过，小鸟不会触电；
19. 解：
解析：家庭电路中，为了安全，保险丝和开关都要接在火线上，开关的后面串联用电器。电灯的接法：火线首先进入开关，再进入电灯顶端的金属块，零线直接接入电灯的螺旋套。三孔插座接法：三孔插座的上孔接地线，左孔接零线，右孔经过保险丝接火线。
【解答】电灯的接法：火线首先进入开关，再进入电灯顶端的金属块，零线直接接入电灯的螺旋套，这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全。三孔插座接法：三孔插座的上孔接地线，左孔接零线，右孔经过保险丝接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。
20.（1）解:如图所示:
（2）乙 （3）零线断路 （4）I=U／Ｒ＝22０Ｖ／55Ω＝4A
解析：家庭电路一般由两根进户线（也叫电源线）、电能表、闸刀开关（现一般为空气开关）、保险设备（空气开关等其他类型符合标准的熔断器）、用电器、插座、导线、开关等组成（大多为并联，少数情况串联） 。三孔插座的两个孔分别接火线和零线（规范插座左接零线，右接火线），另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。开关可以控制所在支路的通断，开关应和被控制的用电器串联,接在火线上．
【解答】（1）三孔插座连接要求是：左零右火上接地；开关接在火线上，用电器连在零线上；故答案为：； （2）测电笔使用过程中不能接触下端导体部分；故答案为：乙； （3）测电笔只有碰到火线才会亮，说明都与火线连通；而灯泡不亮，说明电路中存在断路得地方；故答案为：零线断路； （4）家庭电路的电压为220V；I=U/R=220V/55Ω=4A；故答案为：4A；
故答案为：（1）；（2）乙；（3）零线断路；（4）4A。
