教科版九年级下册物理 第九章 家庭用电 单元测试题（含答案）

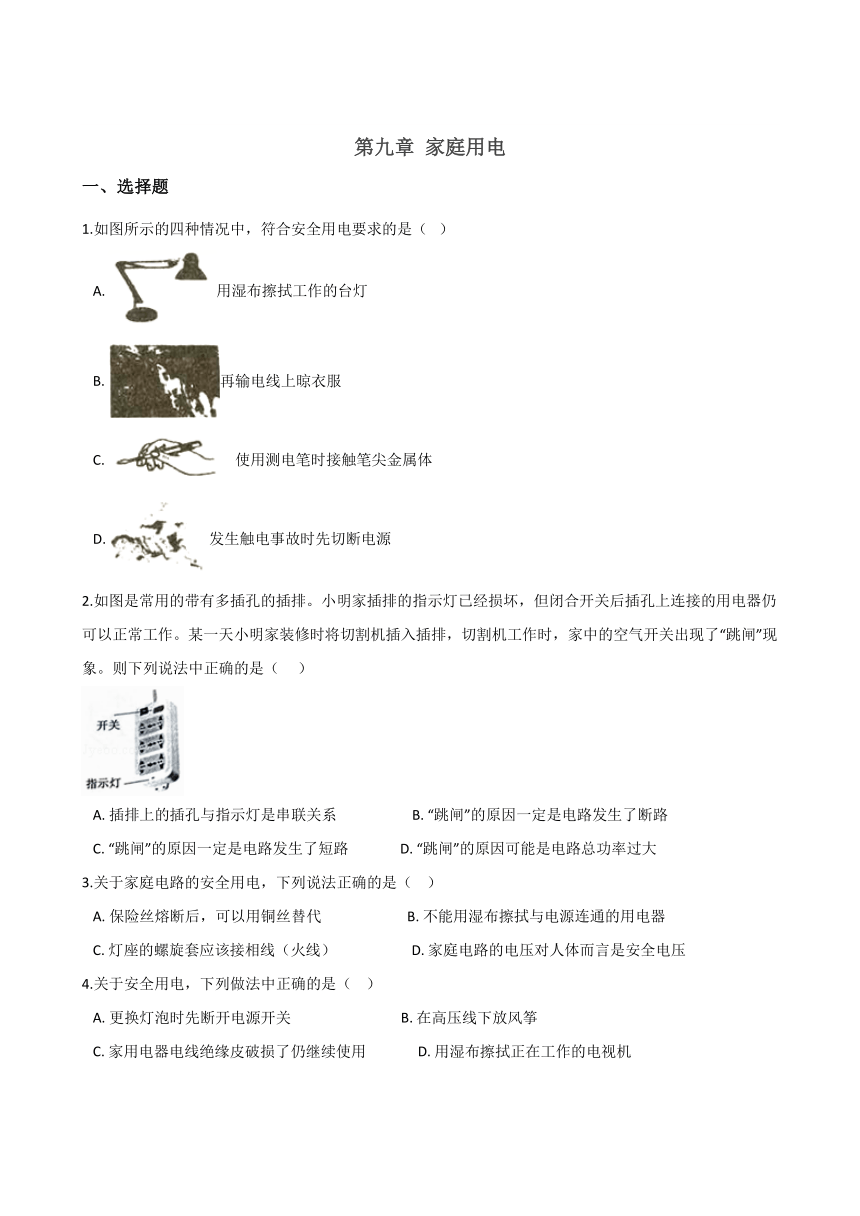

第九章 家庭用电
一、选择题
1.如图所示的四种情况中，符合安全用电要求的是（? ）
A.?用湿布擦拭工作的台灯??????????
B.?再输电线上晾衣服C.?使用测电笔时接触笔尖金属体?????????????????????????????
D.?发生触电事故时先切断电源
2.如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（??? ）
A.?插排上的插孔与指示灯是串联关系??????????????????????B.?“跳闸”的原因一定是电路发生了断路C.?“跳闸”的原因一定是电路发生了短路???????????????D.?“跳闸”的原因可能是电路总功率过大
3.关于家庭电路的安全用电，下列说法正确的是（?? ）
A.?保险丝熔断后，可以用铜丝替代?????????????????????????B.?不能用湿布擦拭与电源连通的用电器C.?灯座的螺旋套应该接相线（火线）??????????????????????D.?家庭电路的电压对人体而言是安全电压
4.关于安全用电，下列做法中正确的是（?? ）
A.?更换灯泡时先断开电源开关????????????????????????????????B.?在高压线下放风筝C.?家用电器电线绝缘皮破损了仍继续使用???????????????D.?用湿布擦拭正在工作的电视机

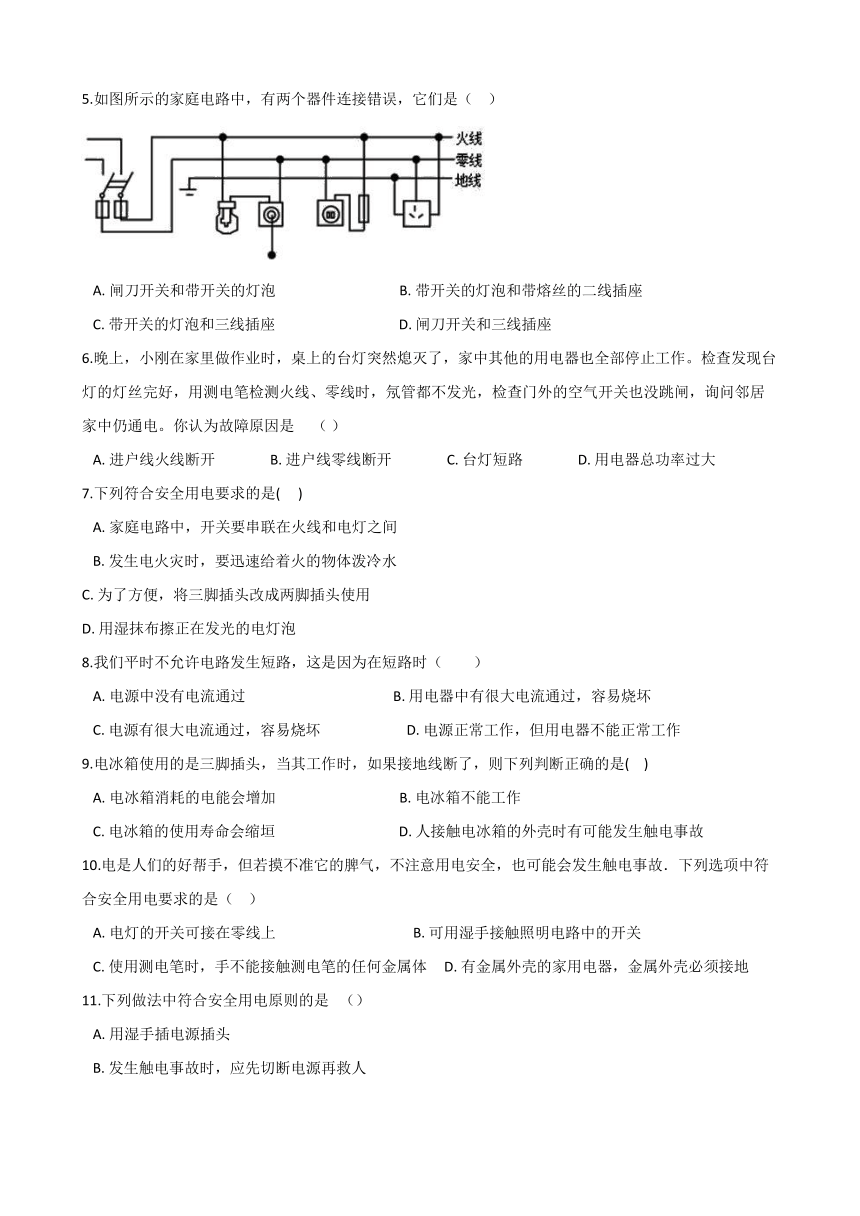

5.如图所示的家庭电路中，有两个器件连接错误，它们是（?? ）
A.?闸刀开关和带开关的灯泡????????????????????????????????????B.?带开关的灯泡和带熔丝的二线插座C.?带开关的灯泡和三线插座????????????????????????????????????D.?闸刀开关和三线插座
6.晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作。检查发现台灯的灯丝完好，用测电笔检测火线、零线时，氖管都不发光，检查门外的空气开关也没跳闸，询问邻居家中仍通电。你认为故障原因是??? （?）
A.?进户线火线断开????????????????B.?进户线零线断开????????????????C.?台灯短路????????????????D.?用电器总功率过大
7.下列符合安全用电要求的是(??? )
A.?家庭电路中，开关要串联在火线和电灯之间B.?发生电火灾时，要迅速给着火的物体泼冷水
C.?为了方便，将三脚插头改成两脚插头使用D.?用湿抹布擦正在发光的电灯泡
8.我们平时不允许电路发生短路，这是因为在短路时（　　）
A.?电源中没有电流通过???????????????????????????????????????????B.?用电器中有很大电流通过，容易烧坏C.?电源有很大电流通过，容易烧坏?????????????????????????D.?电源正常工作，但用电器不能正常工作
9.电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是(?? )
A.?电冰箱消耗的电能会增加????????????????????????????????????B.?电冰箱不能工作C.?电冰箱的使用寿命会缩垣????????????????????????????????????D.?人接触电冰箱的外壳时有可能发生触电事故
10.电是人们的好帮手，但若摸不准它的脾气，不注意用电安全，也可能会发生触电事故．下列选项中符合安全用电要求的是（?? ）
A.?电灯的开关可接在零线上????????????????????????????????????????B.?可用湿手接触照明电路中的开关C.?使用测电笔时，手不能接触测电笔的任何金属体?????D.?有金属外壳的家用电器，金属外壳必须接地
11.下列做法中符合安全用电原则的是? （）
A.?用湿手插电源插头B.?发生触电事故时，应先切断电源再救人C.?人体不能接触高压带电体，但可以靠近高压带电体D.?许多大功率用电器的电源插头插在同一插线板上同时工作

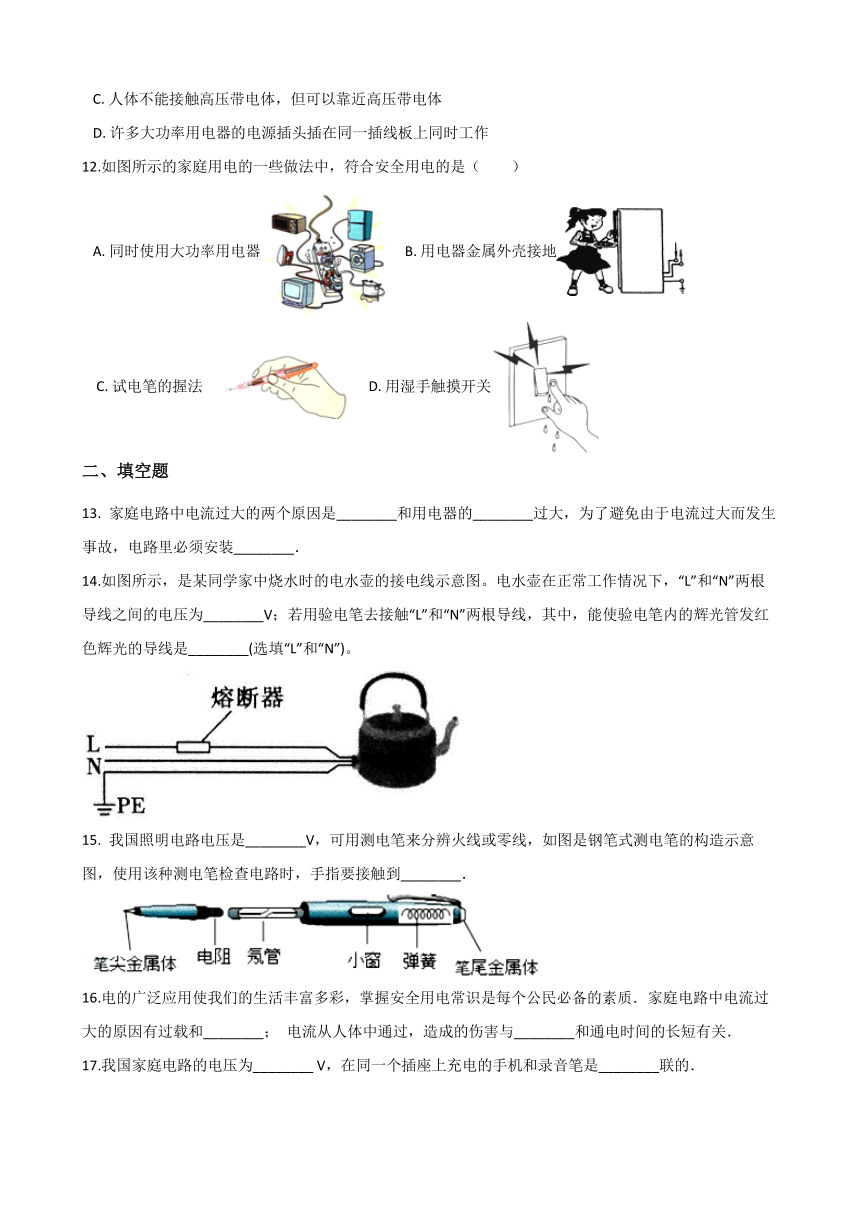

12.如图所示的家庭用电的一些做法中，符合安全用电的是（　　）
A.?同时使用大功率用电器??????B.?用电器金属外壳接地????
?C.?试电笔的握法???????????D.?用湿手触摸开关
二、填空题
13. 家庭电路中电流过大的两个原因是________和用电器的________过大，为了避免由于电流过大而发生事故，电路里必须安装________．
14.如图所示，是某同学家中烧水时的电水壶的接电线示意图。电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为________V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是________(选填“L”和“N”)。
15. 我国照明电路电压是________V，可用测电笔来分辨火线或零线，如图是钢笔式测电笔的构造示意图，使用该种测电笔检查电路时，手指要接触到________．

16.电的广泛应用使我们的生活丰富多彩，掌握安全用电常识是每个公民必备的素质．家庭电路中电流过大的原因有过载和________； 电流从人体中通过，造成的伤害与________和通电时间的长短有关．
17.我国家庭电路的电压为________?V，在同一个插座上充电的手机和录音笔是________联的．
18.一般家庭电路有两根进户线，跟零线之间有220V电压的电线叫________，零线跟________线之间没有电压，家庭用电引起的触电事故都是由于人体直接或间接接触________造成的．
19. 如图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间．电热锅的部分参数如表所示．
容积
4.5L
额定电压
220V
保温功率
80W
加热功率
500W
（1）三脚插头上标着E的导线和________?相连，插座上相应的导线和________?相连．
（2）调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“　3　”时为保温档．小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是________?．
20.家庭电路中的火线和零线可以用________来辨别． 如图所示为电热水壶的三脚插头，其中脚________与电热水壶的金属外壳相连．（选填“A”、“B”或“C”）
三、作图题
21. 如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：
22. 图甲所示是家庭中常用的一种插线板．小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通．
四、综合题
23. 根据题意解答
（1）在家庭电路中，为了防止触电，必须把用电器的开关装在________线与用电器之间．（填“火”、“零”或“地”）
（2）安装额定功率为 1500W 的电热水器时，需加装一个开关便于控制热水器的工作．现有两种开关 S1（250V6A）、S2（250V16A）．为了安全和实用，应选用开关________和图中________（选填“甲”或“乙”）插座．
24. 小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.
（1）如图所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？

参考答案
一、选择题
1.D 2.D 3. B 4. A 5.C 6.A 7.A 8. C 9.D 10.D 11. B 12. B
二、填空题
13.短路；总功率；保险盒 14.220；L 15.220V；笔尾金属体
16. 短路；电流的大小 17.220；并 18. 火线；地；火线
19. 电饭锅的金属外壳；大地；电流产生的热量小于散失的热量
20. 试电笔；A
三、作图题
21. 解：首先辨别上面三根线地线、火线、零线．（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）安装安全用电原则，上孔接地线；左孔接零线；右孔接火线．
如下图所示：
22. 解：如图所示：
四、综合题
23. （1）火 （2）S2；甲
24.（1）“10A”表示允许通过的最大电流；（2）标有“E”字的插脚为接地线，比其它两脚稍长一些.这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电
