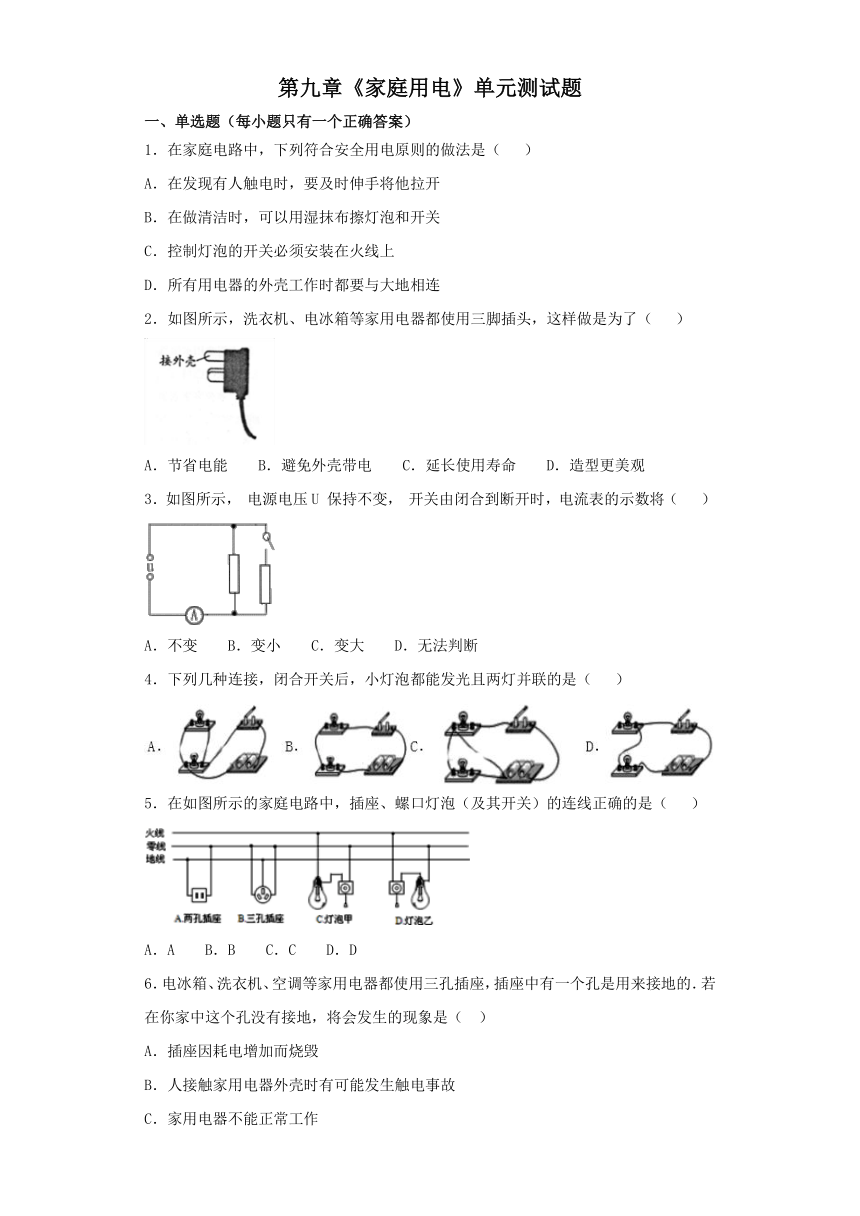

第九章《家庭用电》单元测试题
一、单选题（每小题只有一个正确答案）
1．在家庭电路中，下列符合安全用电原则的做法是（ ）
A．在发现有人触电时，要及时伸手将他拉开
B．在做清洁时，可以用湿抹布擦灯泡和开关
C．控制灯泡的开关必须安装在火线上
D．所有用电器的外壳工作时都要与大地相连
2．如图所示，洗衣机、电冰箱等家用电器都使用三脚插头，这样做是为了（ ）
A．节省电能 B．避免外壳带电 C．延长使用寿命 D．造型更美观
3．如图所示， 电源电压U 保持不变， 开关由闭合到断开时，电流表的示数将（ ）
A．不变 B．变小 C．变大 D．无法判断
4．下列几种连接，闭合开关后，小灯泡都能发光且两灯并联的是（ ）
5．在如图所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是（ ）
A．A B．B C．C D．D
6．电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（ ）
A．插座因耗电增加而烧毁
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器不能正常工作
D．这孔接地是为了更好的让家用电器散热

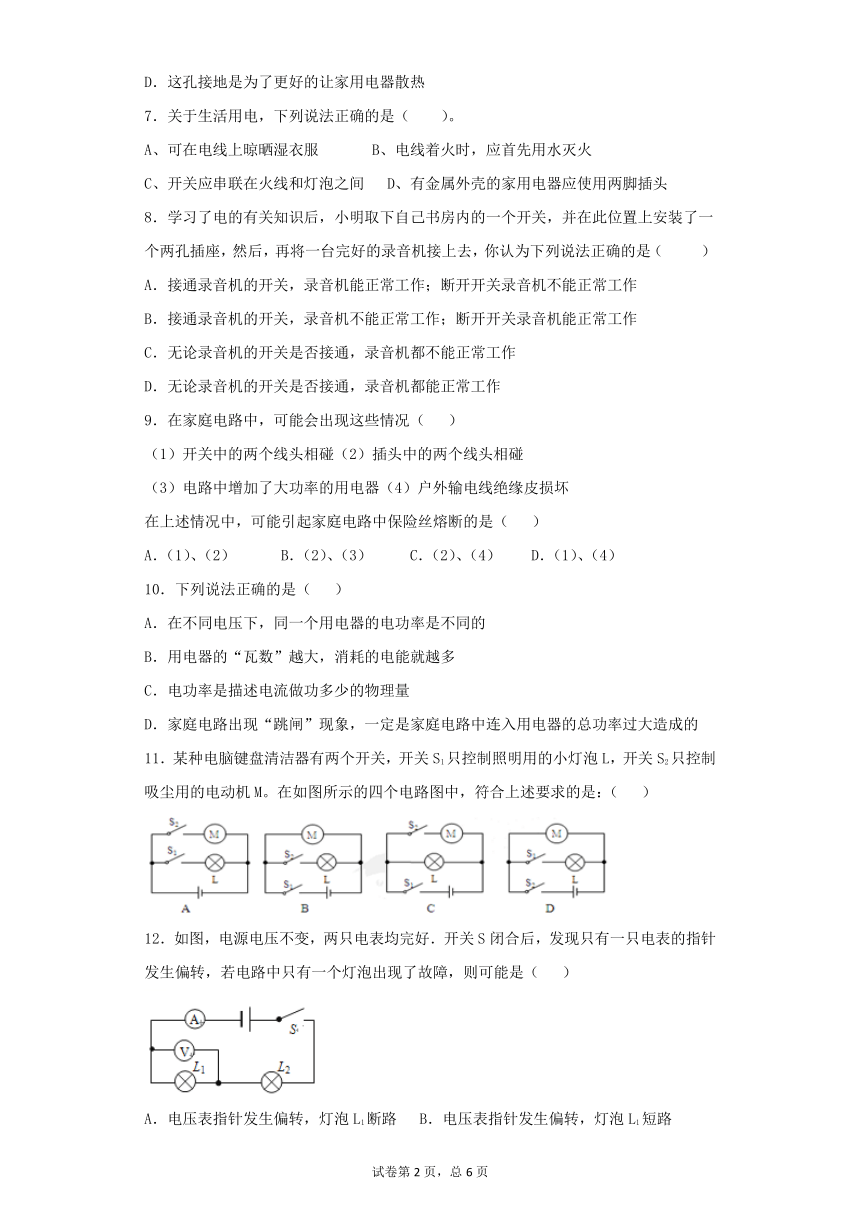

7．关于生活用电，下列说法正确的是（ ）。
A、可在电线上晾晒湿衣服 B、电线着火时，应首先用水灭火
C、开关应串联在火线和灯泡之间 D、有金属外壳的家用电器应使用两脚插头
8．学习了电的有关知识后，小明取下自己书房内的一个开关，并在此位置上安装了一个两孔插座，然后，再将一台完好的录音机接上去，你认为下列说法正确的是（?? ）
A．接通录音机的开关，录音机能正常工作；断开开关录音机不能正常工作
B．接通录音机的开关，录音机不能正常工作；断开开关录音机能正常工作
C．无论录音机的开关是否接通，录音机都不能正常工作
D．无论录音机的开关是否接通，录音机都能正常工作
9．在家庭电路中，可能会出现这些情况（ ）
（1）开关中的两个线头相碰（2）插头中的两个线头相碰
（3）电路中增加了大功率的用电器（4）户外输电线绝缘皮损坏
在上述情况中，可能引起家庭电路中保险丝熔断的是（ ）
A．（1）、（2） B．（2）、（3） C．（2）、（4） D．（1）、（4）
10．下列说法正确的是（ ）
A．在不同电压下，同一个用电器的电功率是不同的
B．用电器的“瓦数”越大，消耗的电能就越多
C．电功率是描述电流做功多少的物理量
D．家庭电路出现“跳闸”现象，一定是家庭电路中连入用电器的总功率过大造成的
11．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是：（ ）
12．如图，电源电压不变，两只电表均完好．开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（ ）
A．电压表指针发生偏转，灯泡L1断路 B．电压表指针发生偏转，灯泡L1短路
C．电流表指针发生偏转，灯泡L2短路 D．电流表指针发生偏转，灯泡L2断路

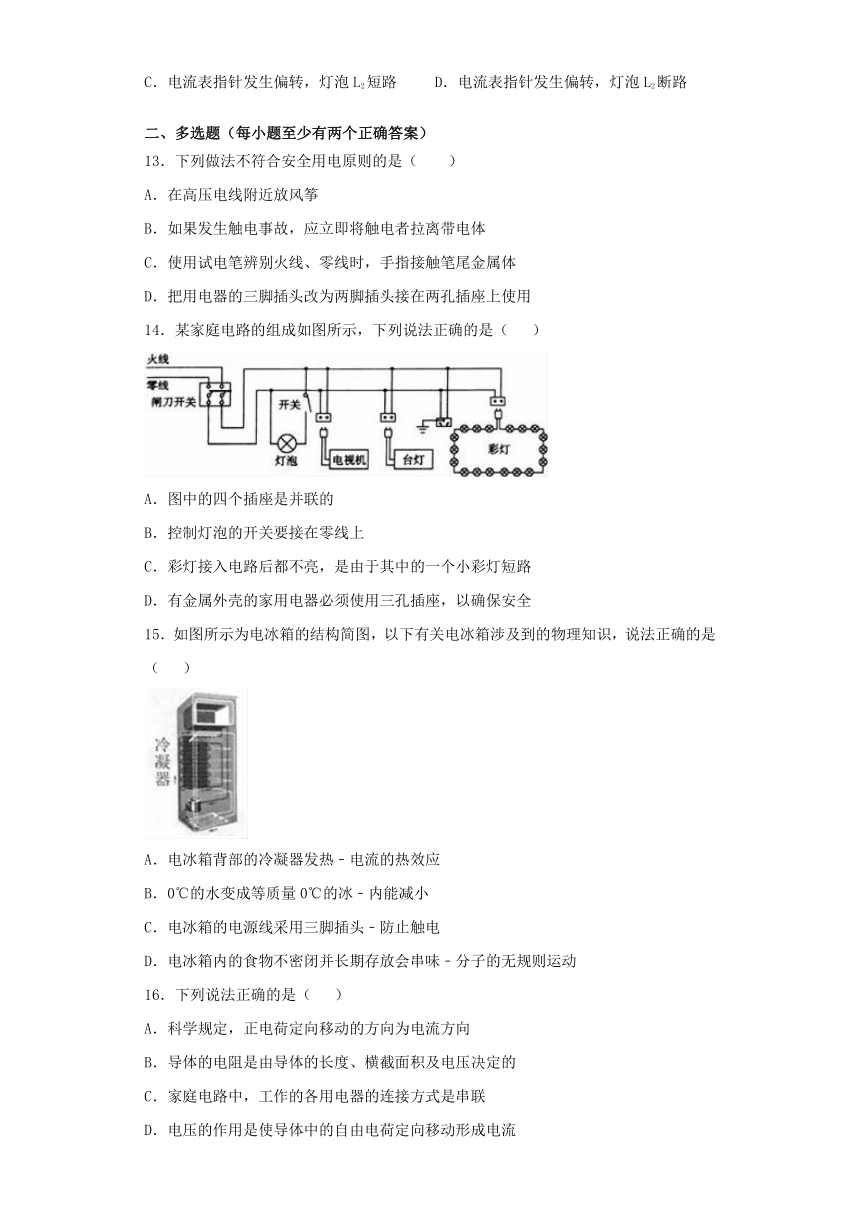

二、多选题（每小题至少有两个正确答案）
13．下列做法不符合安全用电原则的是（ ）
A．在高压电线附近放风筝
B．如果发生触电事故，应立即将触电者拉离带电体
C．使用试电笔辨别火线、零线时，手指接触笔尾金属体
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
14．某家庭电路的组成如图所示，下列说法正确的是（ ）
A．图中的四个插座是并联的
B．控制灯泡的开关要接在零线上
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，以确保安全
15．如图所示为电冰箱的结构简图，以下有关电冰箱涉及到的物理知识，说法正确的是（ ）
A．电冰箱背部的冷凝器发热﹣电流的热效应
B．0℃的水变成等质量0℃的冰﹣内能减小
C．电冰箱的电源线采用三脚插头﹣防止触电
D．电冰箱内的食物不密闭并长期存放会串味﹣分子的无规则运动
16．下列说法正确的是（ ）
A．科学规定，正电荷定向移动的方向为电流方向
B．导体的电阻是由导体的长度、横截面积及电压决定的
C．家庭电路中，工作的各用电器的连接方式是串联
D．电压的作用是使导体中的自由电荷定向移动形成电流

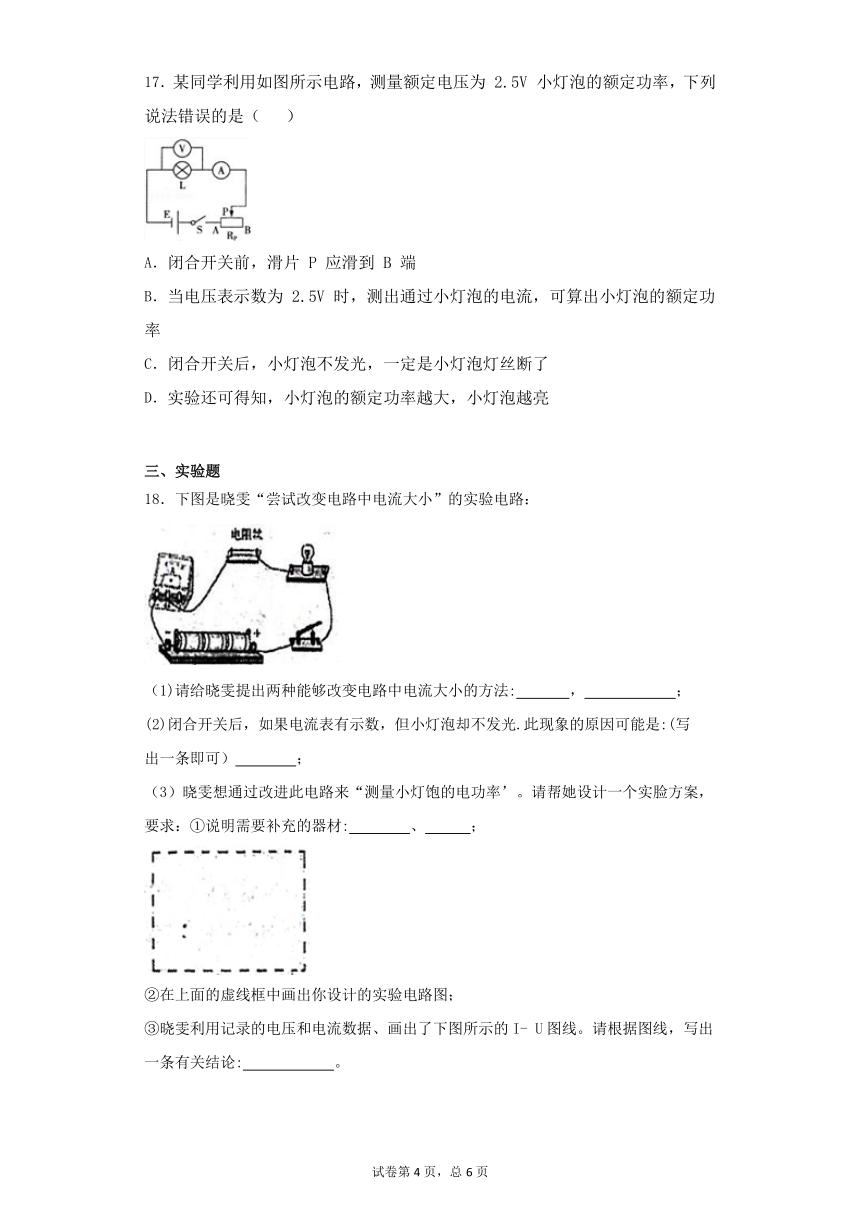

17．某同学利用如图所示电路，测量额定电压为 2.5V 小灯泡的额定功率，下列说法错误的是（ ）
A．闭合开关前，滑片 P 应滑到 B 端
B．当电压表示数为 2.5V 时，测出通过小灯泡的电流，可算出小灯泡的额定功率
C．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
D．实验还可得知，小灯泡的额定功率越大，小灯泡越亮
三、实验题
18．下图是晓雯“尝试改变电路中电流大小”的实验电路：
（1)请给晓雯提出两种能够改变电路中电流大小的方法: ， ；
(2)闭合开关后，如果电流表有示数，但小灯泡却不发光.此现象的原因可能是:(写
出一条即可） ；
（3）晓雯想通过改进此电路来“测量小灯饱的电功率’。请帮她设计一个实脸方案，要求：①说明需要补充的器材: 、 ；
②在上面的虚线框中画出你设计的实验电路图；
③晓雯利用记录的电压和电流数据、画出了下图所示的I- U图线。请根据图线，写出一条有关结论: 。

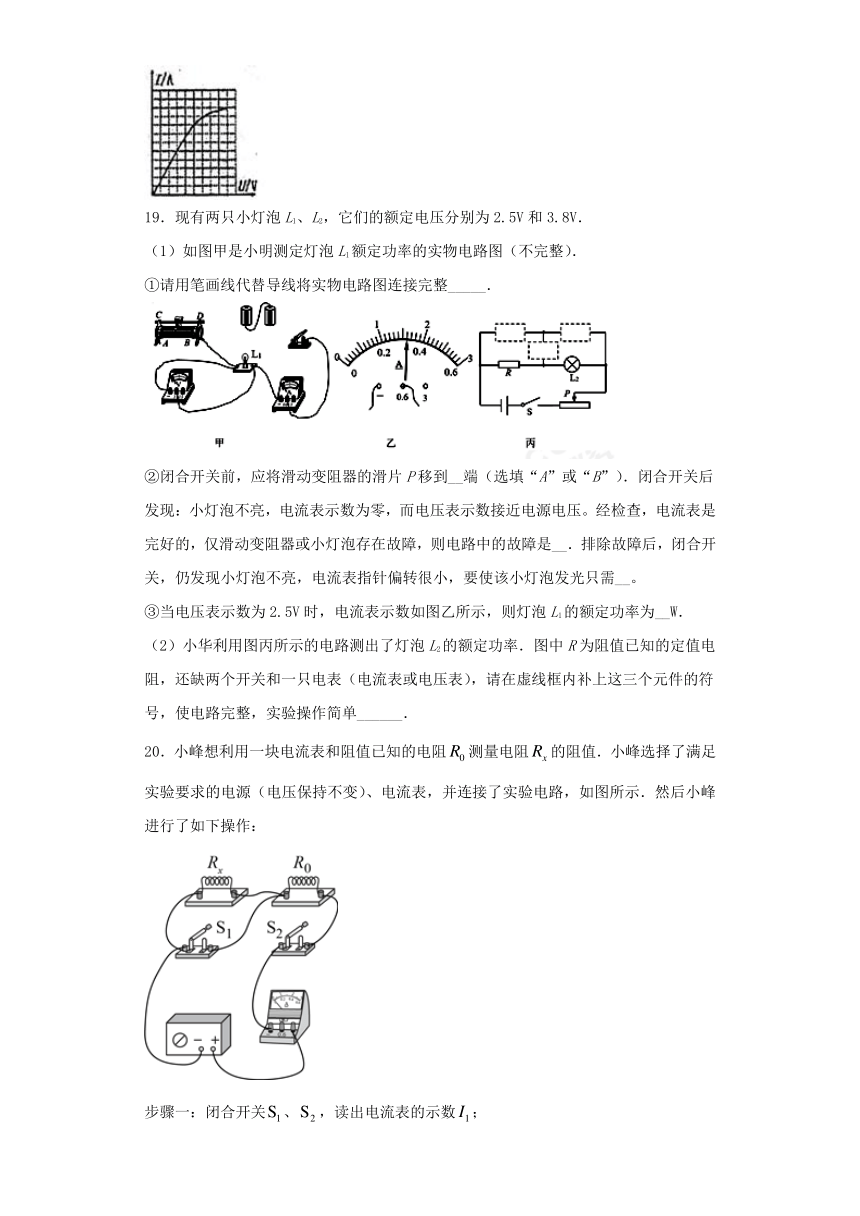

19．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．
（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．
①请用笔画线代替导线将实物电路图连接完整_____．
②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．
（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．
20．小峰想利用一块电流表和阻值已知的电阻测量电阻的阻值．小峰选择了满足实验要求的电源（电压保持不变）、电流表，并连接了实验电路，如图所示．然后小峰进行了如下操作：
步骤一：闭合开关、，读出电流表的示数；
步骤二：__________，读出电流表的示数．
（）请将步骤二补充完整．
（）请你利用、和写出待测电阻的表达式： __________．
四、计算题
21．某学校电能表的额定电流是25 A，学校里已经装了40W电灯50盏，60W电灯20盏，想要再装些电灯，至多可以再装多少盏40W的电灯？
22．热敏电阻是敏感元件的一类， 广泛应用于控制电路中，其阻值会随环境温度的改变而改变．如下图甲所示，电源电压不变，电流表是小量程电流表，其允许通过的最大电流为0．02A，电压表的量程为0～3V，滑动变阻器R铭牌上标有“250Ω 0．3A”字样，为热敏电阻，其阻值随环境温度变化关系如图乙所示．闭合开关S，若把该电路放在温度为10℃的环境中，滑动变阻器滑片调到最左端，此时电路中电流表示数为0．0l2A．求：
（1）电源的电压．
（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器可以调节的范围．
（3）图甲电路可以安全正常工作的最高环境温度．
参考答案
1．C
【解析】
试题分析：一旦有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故A错误．用湿抹布擦开关，由于水是导体，容易发生触电，但不会造成电路中电流过大，故B错误；控制灯泡的开关必须安装在火线上，故C正确；有金属外壳的用电器金属外壳接地，人接触漏电的金属外壳用电器时，人被连接大地的导线短路，没有电流从人体通过，不会发生触电事故，故D错误．故选C．
【考点定位】安全用电原则
2．B
【解析】
【分析】
根据题意知道，考查的是三脚插头的作用，由于三脚插头接地线插脚比其它两脚稍长一些，使用插头时，能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，这样即使家用电器由于绝缘不好“漏电”，也会使电流通过导线导入大地，使人不会触电。
【详解】
洗衣机、电冰箱等家用电器都有金属外壳，使用三脚插头，是因为三脚插头有一个接地线，且接地线比其它两脚稍长一些，这样插插头时，能使家用电器的金属外壳先接地，拔插头时，能使金属外壳后离开地线，可以能避免家用电器外壳带电，而发生触电事故，故选B。
3．B
【解析】
此题答案应选B
分析：由电路图可知，当开关S断开时电路为R1的简单电路，电流表测电路中的电流；当开关S闭合时，R1、R2并联，电流表测干路电流；根据并联电路独立工作、互不影响可知和并联电路的电流特点可知开关S有断开到闭合时电流表示数的变化．
解答：解：开关S断开时等效电路图如左图所示，开关S闭合时等效电路图如图所示；
∵并联电路各用电器独立工作、互不影响，
∴开关S由断开到闭合时，通过R1的电流不变，
又∵并联电路在干路电流等于各支路电流之和，
∴开关S由闭合到断开时，电流表A示数将变小．
故答案为B
4．A
【解析】试题分析：电路包括串联电路和并联电路，串联电路中电流只与一条路径；并联电路中电流有多条流通路径．短路是指电流不经过用电器的电路．A、据图可知，两个灯泡并列连接，即有两条电流的路径，且互不影响，故A正确；B、据图可知，此题只有一条电流的路径，即串联电路，故B错误；C、此图中的左下方的灯泡短路，故不是并联，故C错误；D、此题中的左上角的灯泡没有接入电路，所以不是并联，故D错误；故选A．
考点：串联电路和并联电路的辨别．
5．D
【解析】
【详解】
A. 左孔应接零线，右孔应接火线，故接线错误。B. 左孔应接零线，右孔应接火线，上孔接地线，故接线错误。CD、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，故C接线错误，D接线正确。故选D.
【点睛】
（1）两孔插座的接法：左孔接零线，右孔接火线．（2）三孔插座的接法：左孔接零线，右孔接火线，上孔接地线．（3）灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
6．B
【解析】
试题分析：三孔插座的左边接零线，右端接火线，中间接地线，有金属外壳的电器与三孔插座相接时，用电器的金属外壳就接地了，这样可以防止金属外壳带电，造成触电事故．
解：洗衣机、空调、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线流入大地，而防止了触电事故的发生．
故选B．
【点评】本题考查了洗衣机、空调、电冰箱等家用电器都使用三孔插座的原因：为了防止触电．
7．C
【解析】
试题分析：纯净的水是不导电的，但一般的水都是导电的；湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．A选项错误；电线着火后，必须切断电源再灭火，绝对不能直接用水灭火．B选项错误；控制电灯的开关应安装在火线与灯之间；电灯的开关串联在火线和灯泡之间，更换灯泡时能够避免发生触电事故．C选项正确；有金属外壳的家用电器必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故．D选项错误．故选C．
考点：生活用电
8．C
【解析】解答：当开关断开时，电路处于断路状态，录音机不能正常工作；当开关闭合时，录音机会与其它用电器串联在一起，由于串联分压，录音机无法达到额定电压，因此也不能正常工作。故选C.
点睛：决此题要知道开关和插座是串联的，当开关打开时，整个电路处于断路状态，所以没有电流通过录音机，录音机不能正常工作．当开关闭合时，录音机会与其它用电器串联工作，据此来进行分析．
9．B
【解析】
【分析】
电路中电流过大，保险丝会熔断。
【详解】
（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大．
（2）会导致用电器短路，会导致电流过大．
（3）会导致用电器的总功率过大，会导致电流过大．
（4）户外线短路，不会烧毁家庭电路中的保险丝．
故（2）（3）会引起保险丝熔断，选B。
10．A
【解析】
A. 实际电压不同，实际功率不同，在不同电压下，同一个用电器的电功率是不同的，故A正确；B. 用电器的“瓦数”越大，即额定功率越大，消耗的电能决定于实际功率和工作时间，故B错误；C. 电功率指电流单位时间内所做功，是表示电流做功快慢的物理量，故C错误；D. 家庭电路出现“跳闸”现象，不一定是家庭电路中连入用电器的总功率过大造成的，也可能是发生短路，故D错误。
11．D
【解析】
某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。照明用的小灯泡L和电动机M是并联的。所以选A。
12．AB
【解析】
试题分析：根据电路图可知，两灯泡串联，电流表测量电路中的电流，电压表测量L1两端电压；电压表指针发生偏转，说明电流表示数为零，因此电路故障为断路，电压表有示数，说明电压表与电源两极相连，因此电路故障为灯泡L1断路，故选A。
考点：电流表、电压表在判断电路故障中的应用
13．ABD
【解析】解：
A、不接触低压带电体，不靠近高压带电体，故放风筝时要远离高压电线，故A错误；
B、发现有人触电或发生电线起火时，要先立即切断电源再施救，故B错误；
C、使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触试电笔前端的金属体，否则会造成触电事故，故C正确；
D、带有金属外壳的用电器，其金属外壳一定要接地线，故不能把用电器的三脚插头改为两脚插头接在两孔插座上使用，以防用电器外壳带电，会危及人身安全，故D错误。
故选：ABD。
14．AD
【解析】
【分析】
根据家庭电路的正确连接进行分析，各元件的连接都应该从安全方面考虑．
【详解】
A. 家庭电路中的用电器和插座之间应该是并联的；故此选项正确；
B. 控制灯泡的开关应该接在火线上；故此选项错误；
C. 小彩灯之间是串联的，所以如果有一个小彩灯短路，其他的彩灯照样发光的，本题是彩灯接入电路后都不亮，故是有小灯泡发生了断路，而不是短路，故此选项错误；
D. 有金属外壳的家用电器必须使用三孔插座，漏电时可防止触电事故的发生，以确保安全，故此选项正确。
故选A. D.
15．BCD
【解析】
【分析】
（1）在冰箱的内部利用汽化吸热带走热量，在冰箱外部是利用液化放热，把热量放出；
（2）内能的大小与物体的质量、温度和状态有关；
（3）三孔插座的接法是左零右火上接地，有金属外壳的家用电器，应使用三角插头；
（4）一切物质的分子都在不停地做无规则的运动，扩散现象是分子运动的结果。
【详解】
A、由于从压缩机里出来的是气态氟利昂，在冷凝器中发生液化变成液态，液化时要放出热量，从而把热从冰箱里排到冰箱外，故A错误；
B、0℃的水变成0℃的冰，温度不变，但凝固要放热，所以内能减小，故B正确；
C、有金属外壳的家用电器，应使用三角插头，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故，故C正确；
D、所谓的串味，是这种食物中有另一种食物的味道，这是因为一切物质的分子总在不停地做无规则的运动，所以组成这种食物的部分分子会运动到了另一种食物中而造成食物“串味”，这是一种扩散现象，故D正确。
故选：BCD。
16．AD
【解析】
【分析】
①物理学规定：正电荷定向移动的方向为电流的方向；
②电阻是导体本身的一种属性，决定于导体的材料、长度、横截面积和温度；
③家庭电路中，各用电器独立工作，互不影响；
④电压是使自由电荷定向移动形成电流的原因。
【详解】
A、电荷的移动形成电流，物理学规定正电荷定向移动的方向为电流的方向。此选项正确；
B、电阻是导体本身的属性，决定于导体的材料、长度、横截面积和温度。与电流、电压无关。此选项错误；
C、家庭电路中，各用电器工作时互不影响，彼此是并联的。此选项错误；
D、电压是使自由电荷发生定向移动形成电流的原因。此选项正确。
故选：AD。
【点睛】
此题考查了电流方向的规定、电阻的影响因素、家庭电路的连接和电压的作用，是电学基本规律和概念的考查，难度不大，是一道基础题。
17．CD
【解析】闭合开关前，滑片应置于阻值最大位置，所以滑片P应滑到B端，故A正确不符合题意。
小灯泡额定电压为2.5V，当电压表示数为 2.5V 时，小灯泡正常发光，测出通过小灯泡的电流，根据P额=U额I可算出小灯泡的额定功率，B正确不符合题意。
灯泡的亮度取决于灯泡实际功率的大小，闭合开关后，小灯泡不发光，可能是小灯泡的实际功率太小，判断电路是否是小灯泡灯丝断了，还需要观察电流表，故C错误，符合题意为答案。
实验还可得知，小灯泡的实际功率越大，小灯泡越亮，故D错误，符合题意为答案。
答案为CD。
18．（1）更换不同的电阻或小灯泡或者电源（2）小灯泡短路，小灯泡电阻过小。
（3）电压表 滑动变阻器 实验电路如图。 电流和电压不成正比
【解析】（1）改变电流大小的办法依据欧姆定律可以改变总电阻或者总电压（2）电流表有读数说明电路是通的。灯泡不亮可能是短路。也可能是灯泡电阻小分电压少，远低于额定电压不能发光。（3）测功率根据需要测电压和电流，因此需要电压表。而要调节电压就需要滑动变阻器。观察图像可发现不是直线因此不成正比，因为随电压变大温度升高电阻变大。
【考点】 实验电路的连接
视频
19． A 灯泡断路 移动滑动变阻器 0.8
【解析】
（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：
②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；
③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；
由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：P=UI=2.5V×0.32A=0.8W；
（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：
①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；
②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压UR；
③由I额=URR计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．
故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器 (5). 0.8 (6).
【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
20． 闭合S2，断开S
【解析】(1)闭合开关,断开,读出电流表的示数,则电源的电压
(2)闭合开关、,读出电流表的示数,则电源的电压
因电源的电压不变, 所以
计算得出: 因此，本题正确答案是: (1). 闭合S2，断开S (2).
21．57盏
【解析】
试题分析:某学校电能表的额定电流是25 A，它所能接的用电器的总功率W=220V×25 A=5500W；学校里已经装的灯泡的总功率是40W×50+60W×20=3200w；还可以装的灯泡的功率是5500W-3200w="2300" W;可以再装40W的电灯的数目是2300 W/40W=57.5。至多可以再装57盏40W的电灯.
考点:本试题考查的是电能表的规格和使用。
点评：对于此类试题，学生应把握所接的用电器的最大功率不能超过电能表的最多功率。
22．（1）电源的电压为6V．（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器可以调节的范围是100Ω～200Ω．（3）图甲电路可以安全正常工作的最高环境温度为45℃．
【解析】试题分析：（1）由图示电路图可知，滑片在最左端时，只有热敏电阻接入电路，由图乙所示图象可知，温度为10℃时，热敏电阻阻值为500Ω，电源电压：U=IRt=0．012A×500Ω=6V；
（2）由图乙所示图象可知，温度为40℃时，热敏电阻阻值为200Ω，电路最大电流为0．02A，电路最小电阻：R最小=UI=6V0.02A=300Ω，滑动变阻器的最小阻值：R滑最小=R最小-Rt=300Ω-200Ω=100Ω，电压表量程为3V，热敏电阻两端最小电压：Ut最小=U-U滑=6V-3V=3V，电路最小电流：I最小=Ut最小Rt=3V200Ω=0.015A，滑动变阻器最大阻值：R滑最大=U滑I最小=3V0.015A=200Ω，滑动变阻器的取值范围：100Ω～200Ω；
（3）电路最大电流为0．02A，电源电压U=6V，电压表达到最大示数3V，滑动变阻器的最大阻值：R=3V0.02A=150Ω，热敏电阻的最小阻值R1小=R=150Ω，热敏电阻的阻值为150Ω时，由图乙可知其工作的最高环境温度45℃．
答：（1）电源的电压为6V．（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器可以调节的范围是100Ω～200Ω．（3）图甲电路可以安全正常工作的最高环境温度为45℃．
考点：欧姆定律的应用．
