教科版九年级物理下册：9.2 家庭电路 教案

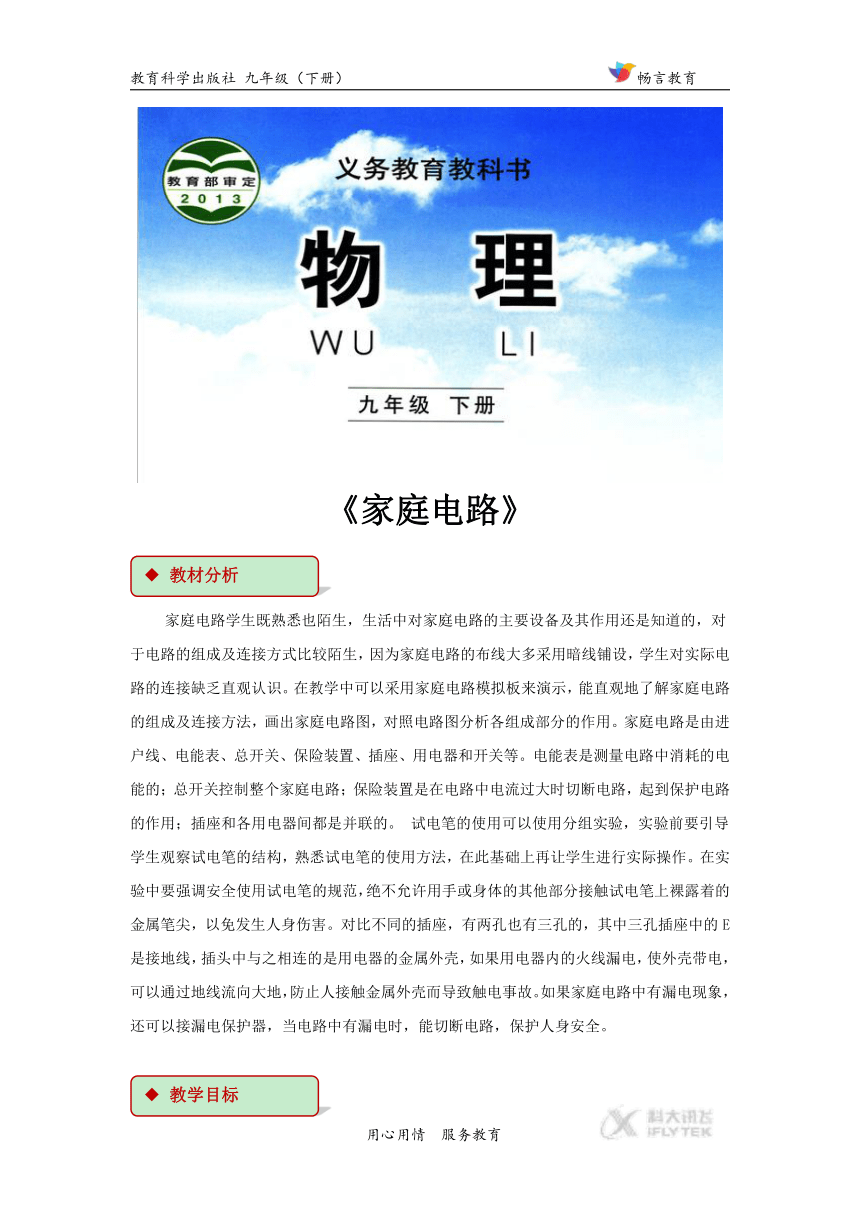

《家庭电路》
家庭电路学生既熟悉也陌生，生活中对家庭电路的主要设备及其作用还是知道的，对于电路的组成及连接方式比较陌生，因为家庭电路的布线大多采用暗线铺设，学生对实际电路的连接缺乏直观认识。在教学中可以采用家庭电路模拟板来演示，能直观地了解家庭电路的组成及连接方法，画出家庭电路图，对照电路图分析各组成部分的作用。家庭电路是由进户线、电能表、总开关、保险装置、插座、用电器和开关等。电能表是测量电路中消耗的电能的；总开关控制整个家庭电路；保险装置是在电路中电流过大时切断电路，起到保护电路的作用；插座和各用电器间都是并联的。 试电笔的使用可以使用分组实验，实验前要引导学生观察试电笔的结构，熟悉试电笔的使用方法，在此基础上再让学生进行实际操作。在实验中要强调安全使用试电笔的规范，绝不允许用手或身体的其他部分接触试电笔上裸露着的金属笔尖，以免发生人身伤害。对比不同的插座，有两孔也有三孔的，其中三孔插座中的E是接地线，插头中与之相连的是用电器的金属外壳，如果用电器内的火线漏电，使外壳带电，可以通过地线流向大地，防止人接触金属外壳而导致触电事故。如果家庭电路中有漏电现象，还可以接漏电保护器，当电路中有漏电时，能切断电路，保护人身安全。

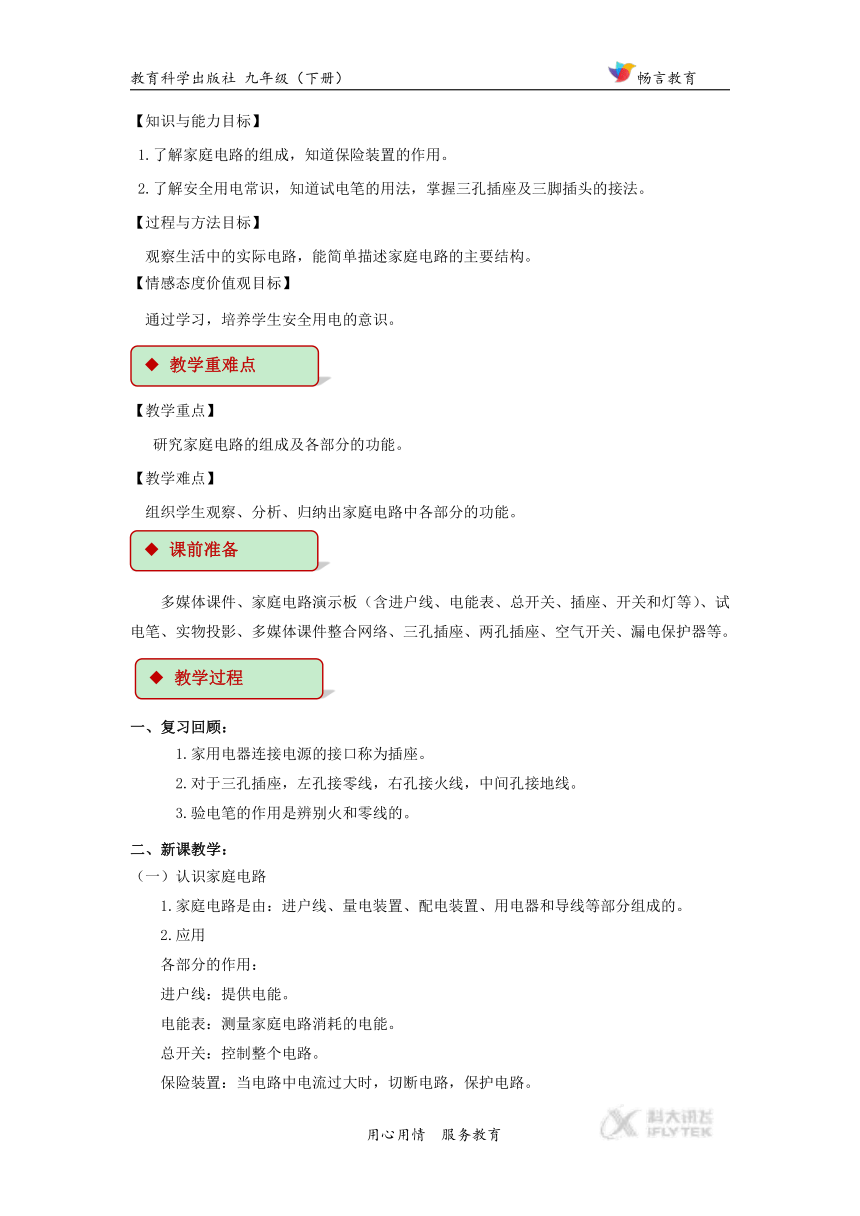

【知识与能力目标】
1.了解家庭电路的组成，知道保险装置的作用。
2.了解安全用电常识，知道试电笔的用法，掌握三孔插座及三脚插头的接法。
【过程与方法目标】
观察生活中的实际电路，能简单描述家庭电路的主要结构。
【情感态度价值观目标】
通过学习，培养学生安全用电的意识。
【教学重点】
研究家庭电路的组成及各部分的功能。
【教学难点】
组织学生观察、分析、归纳出家庭电路中各部分的功能。
多媒体课件、家庭电路演示板（含进户线、电能表、总开关、插座、开关和灯等）、试电笔、实物投影、多媒体课件整合网络、三孔插座、两孔插座、空气开关、漏电保护器等。
一、复习回顾：
1.家用电器连接电源的接口称为插座。
2.对于三孔插座，左孔接零线，右孔接火线，中间孔接地线。
3.验电笔的作用是辨别火和零线的。
二、新课教学：
（一）认识家庭电路
1.家庭电路是由：进户线、量电装置、配电装置、用电器和导线等部分组成的。
2.应用
各部分的作用：
进户线：提供电能。
电能表：测量家庭电路消耗的电能。
总开关：控制整个电路。
保险装置：当电路中电流过大时，切断电路，保护电路。
插座：接入各移动用电器。
进户线：解火线零线、以及试电笔的构造和作用，家庭电路的电能是通过电网从发电厂输送来的，我国家庭电路的电压是220V；
电能表：（1）作用：测量用电器消耗电能的多少。（2）安装：安装在干路上，在总开关之前。（3）读数：123.4 kw ·h；
总开关：串联在干路中，控制室内全部电路的通与断。
保险装置：（1）作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用；（2）材料：由电阻率较大、熔点较低的铅锑合金制成；（3）注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
例1.从进户线到用电器、总开关、电能表和保险装置的安装顺序是（ ）
A．保险装置，总开关，电能表
B．电能表，总开关，保险装置
C．总开关，保险装置，电能表
D．电能表，保险装置，总开关
分析：电能表的测量整个家庭消耗电能的多少，一定安装在最前面；总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面；电路中电流过大会熔断保险丝，为了更换保险丝比较方便，熔断器安装在总开关的后面．故答案为：B．
（二）量电装置和配电装置
现在楼房中多用空气开关代替闸刀开关，空气开关又称低压断路器，新楼房中用的较多。 空气开关带有自动跳闸功能。漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。
（三）现代家庭电路
试电笔作用：辨别火线和零线；用手接触笔尾的金属体，笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
用电器与零线、火线的连接（1）各用电器（插座）并联在电路中；（2）控制用电器的开关要连接在火线和用电器之间。
螺旋灯的接法：电灯的安装：开关要接在火线上；螺口灯泡零线只能接在螺旋套上。知道螺旋灯火线与零线应该接在螺旋套的那个位置，不要接错。
保护设备主要有两类：熔断器：熔丝（保险丝），保险管；漏电保护器：由小型断路器和漏电脱扣器组合而成。漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。
插座分为两孔插座和三孔插座。两孔插座的左孔应该接零线，右孔应该接火线。三孔插座的左孔应该接零线，右孔应该接火线，中间孔接地线。当三角插头插入三孔插座的同时，用电器的金属外壳也就接了大地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险。
例2.如图所示,在家庭电路中螺丝口灯泡的灯座及开关连接符合安全要求的是（ ）
A B C D
分析：开关要接在火线上，螺口灯泡零线只能接在螺旋套上。故答案为：C。
三、课堂总结：
通过这节课你学到了什么？学生回答或与同学们进行交流，老师恰当总结。
一、家庭电路的组成
家庭电路由进户线、电能表、总开关、保护设备、用电器和导线等组成。
二、量电装置和配电装置
空气开关又称低压断路器和漏电保护器的作用。
三、现代家庭电路
熔丝的作用：当有过大的电流通过时，熔丝由于发热而迅速熔断，自动切断电路，从而起到保护作用。开关要接在火线上，螺口灯泡零线只能接在螺旋套上。
