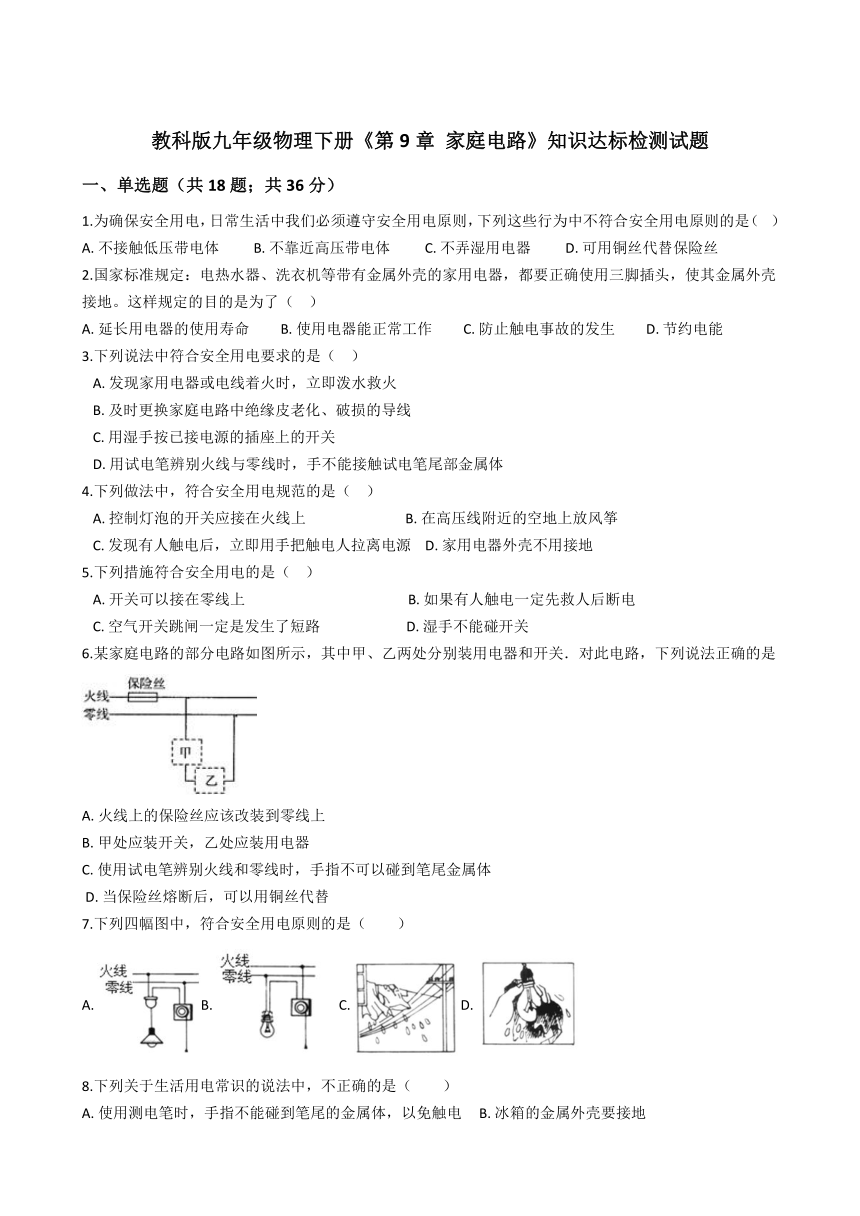

教科版九年级物理下册《第9章 家庭电路》知识达标检测试题
一、单选题（共18题；共36分）
1.为确保安全用电，日常生活中我们必须遵守安全用电原则，下列这些行为中不符合安全用电原则的是（? ）
A.?不接触低压带电体??????????B.?不靠近高压带电体??????????C.?不弄湿用电器??????????D.?可用铜丝代替保险丝
2.国家标准规定：电热水器、洗衣机等带有金属外壳的家用电器，都要正确使用三脚插头，使其金属外壳接地。这样规定的目的是为了（?? ）A.?延长用电器的使用寿命?????????B.?使用电器能正常工作?????????C.?防止触电事故的发生?????????D.?节约电能
3.下列说法中符合安全用电要求的是（?? ）
A.?发现家用电器或电线着火时，立即泼水救火B.?及时更换家庭电路中绝缘皮老化、破损的导线C.?用湿手按已接电源的插座上的开关D.?用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体
4.下列做法中，符合安全用电规范的是（?? ）
A.?控制灯泡的开关应接在火线上?????????????????????????????B.?在高压线附近的空地上放风筝C.?发现有人触电后，立即用手把触电人拉离电源????D.?家用电器外壳不用接地
5.下列措施符合安全用电的是（?? ）
A.?开关可以接在零线上?????????????????????????????????????????? ?B.?如果有人触电一定先救人后断电C.?空气开关跳闸一定是发生了短路?????????????????????????D.?湿手不能碰开关
6.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是
?
A.?火线上的保险丝应该改装到零线上????????????????????????????????????????????
B.?甲处应装开关，乙处应装用电器
C.?使用试电笔辨别火线和零线时，手指不可以碰到笔尾金属体
?D.?当保险丝熔断后，可以用铜丝代替
7.下列四幅图中，符合安全用电原则的是（　　）
A.?B.?C.??D.?
8.下列关于生活用电常识的说法中，不正确的是（　　）
A.?使用测电笔时，手指不能碰到笔尾的金属体，以免触电?????B.?冰箱的金属外壳要接地

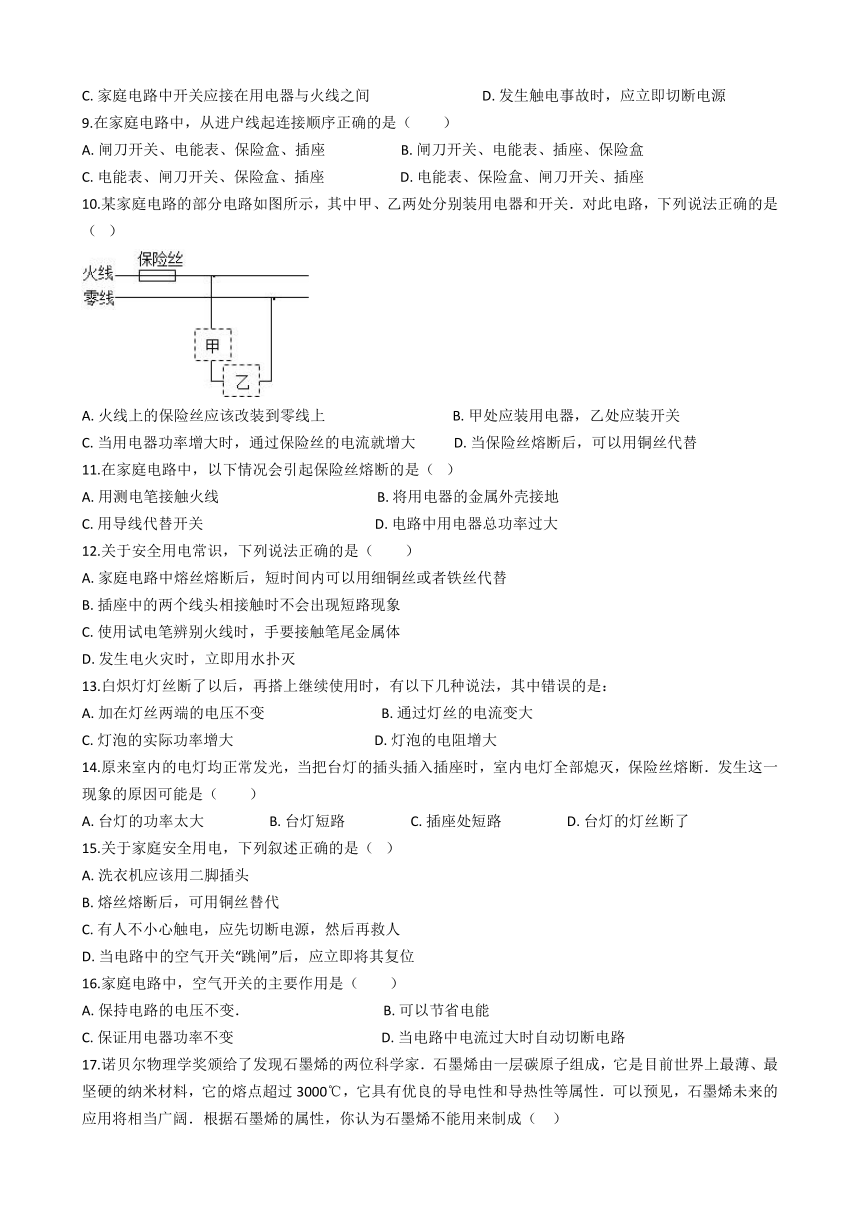

C.?家庭电路中开关应接在用电器与火线之间 ??????????????????????????D.?发生触电事故时，应立即切断电源
9.在家庭电路中，从进户线起连接顺序正确的是（　　）
A.?闸刀开关、电能表、保险盒、插座??????????????????????B.?闸刀开关、电能表、插座、保险盒
C.?电能表、闸刀开关、保险盒、插座??????????????????????D.?电能表、保险盒、闸刀开关、插座
10.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（? ）
A.?火线上的保险丝应该改装到零线上?????????????????????????? B.?甲处应装用电器，乙处应装开关
C.?当用电器功率增大时，通过保险丝的电流就增大 D.?当保险丝熔断后，可以用铜丝代替
11.在家庭电路中，以下情况会引起保险丝熔断的是（? ）
A.?用测电笔接触火线??????????????????????????????????????????????B.?将用电器的金属外壳接地C.?用导线代替开关??????????????????????????????????????????????????D.?电路中用电器总功率过大
12.关于安全用电常识，下列说法正确的是（　　）
A.?家庭电路中熔丝熔断后，短时间内可以用细铜丝或者铁丝代替B.?插座中的两个线头相接触时不会出现短路现象
C.?使用试电笔辨别火线时，手要接触笔尾金属体
D.?发生电火灾时，立即用水扑灭
13.白炽灯灯丝断了以后，再搭上继续使用时，有以下几种说法，其中错误的是：
A.?加在灯丝两端的电压不变??????????????????????????????????B.?通过灯丝的电流变大C.?灯泡的实际功率增大?????????????????????????????????????????D.?灯泡的电阻增大
14.原来室内的电灯均正常发光，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断．发生这一现象的原因可能是（　　）
A.?台灯的功率太大???????????????????B.?台灯短路???????????????????C.?插座处短路???????????????????D.?台灯的灯丝断了
15.关于家庭安全用电，下列叙述正确的是（? ）
A.?洗衣机应该用二脚插头B.?熔丝熔断后，可用铜丝替代C.?有人不小心触电，应先切断电源，然后再救人D.?当电路中的空气开关“跳闸”后，应立即将其复位
16.家庭电路中，空气开关的主要作用是（　　）
A.?保持电路的电压不变．???????????????????????????????????????B.?可以节省电能C.?保证用电器功率不变???????????????????????????????????????????D.?当电路中电流过大时自动切断电路
17.诺贝尔物理学奖颁给了发现石墨烯的两位科学家．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过3000℃，它具有优良的导电性和导热性等属性．可以预见，石墨烯未来的应用将相当广阔．根据石墨烯的属性，你认为石墨烯不能用来制成（ ）
A.?熔断器中的保险丝???????????????????B.?汤锅?????????????????C.?高压输电线??????????????????D.?隧道掘进机的钻头
18.关于家庭电路和安全用电，下列说法中正确的是（）
A.?保险丝烧断一定是发生了短路?????????????????????????????B.?只有220V电压才能引起人触电C.?家用电路接触不良也可能引起电火灾??????????????????D.?开关一定要接在零线上
二、填空题（共12题；共25分）
19.我国家用照明电路的电压为________伏，各用电器之间是________连接的（选填“串联”或“并联”）．家用电饭煲工作时是________?转化为内能．
20.在家庭电路中，电冰箱．洗衣机等用电器的电源插座都用三孔插座．为了安全，三脚插头的接地脚应与用电器的________?相连．如果电路出现故障，电工师傅一般会用试电笔进行检查，如图甲．乙两种使用方法中吗，正确的是________．
21.家庭电路中电灯、电视、电风扇的连接方式是________（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与________相连。
22.如图是新安装的照明电路，小明学电工的检修方法，在保险丝处接入一个“220V? 40W”的灯泡L0 ， 若闭合S时，L0和L都呈暗红色，可以确定该支路正常；若闭合S时，L0正常发光，L不发光，由此可以确定L灯头?________；若闭合S时，L0不发光，可以确定该支路?________（选填“断路”或“短路）
23.家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装________?；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该________?．
24.在家庭电路中，火线和零线之间的电压是?________V；图中哪些图所示情况会发生触电事故：?________．
25.在台灯的开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断了，则原因是?________，若台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断，则原因是?________
26.家庭电路中常用带有开关的移动插座，插座上的开关与插座是________联，插座与插座之间是________联．
27.家庭电路中?________线与地之间有220V的电压．家庭电路中的触电事故是人体直接或间接与?________线接触造成的
28.不高于36V的电压才是安全电压．当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险可能性________，这是因为此时人的电阻明显________?（填“变大”或“变小”）．
29.引起电路中的电流超过规定值的原因，可能是电路连接用电器总功率过大，也可能发生了________?．避免电流超过电线规定值引起火灾的一种好方法，是在电路中串接________?．
30.某同学把断开开关的台灯的插头刚刚插进电源插座时，干路中的保险丝立即被熔断，若导线均完好，则发生这种情况的最大可能是________短路；若只有在闭合台灯开关时，才发生上述情况，则引起故障的最大可能是________短路．
三、解答题（共2题；共10分）
31.王平晚上在家看书学习时,突然家里的电灯全部熄灭了。请你利用所学过的知识,猜想电灯熄灭的可能原因,并说明你怎样去直接证实你的猜想。(至少答出两点)
32.家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式．
四、作图题（共3题；共15分）
33.如图所示，用笔画线代替导线将电灯和开关接到电路中。
34.请完成图中电路的连接，使其符合安全用电的要求。
35.连接家庭电路元件，要求：开关控制电灯后接入，三孔插座单独接入。

参考答案及解析部分
一、单选题
1.【答案】D 2.【答案】C 3.【答案】B 4.【答案】A 5.【答案】D 6.【答案】B 7.【答案】B
8.【答案】A 9.【答案】C 10.【答案】C 11.【答案】D 12.【答案】C 13.【答案】D 14.【答案】B
15.【答案】C 16.【答案】D 17.【答案】A 18.【答案】C
二、填空题
19.【答案】220；并联；电能． 20.【答案】金属外壳；甲．
21.【答案】并联；大地 22.【答案】短路；断路
23.【答案】空气开关；接地 24.【答案】220；甲和丙
25.【答案】插头处发生短路；灯泡处有短路 26.【答案】串；并
27.【答案】火；火 28.【答案】变大；变小
29.【答案】短路；保险丝 30.【答案】台灯插头；台灯灯座
三、解答题
31.【答案】原因一：整个小区停电；验证方法：观察小区其他家庭是否有电。原因二：家里用电功率过大或某处电路短路,导致保险丝熔断或空气开关跳闸；验证方法：查看保险丝是否完好或空气开关是否跳闸。
32.【答案】解：指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电．说明灯与插孔间互不影响，即是并联的，且开关控制整个插线板．开关先接火线．如图所示：
四、作图题
33.【答案】解:如图所示: 34.【答案】解:如图所示:
35.【答案】解：如图所示：
