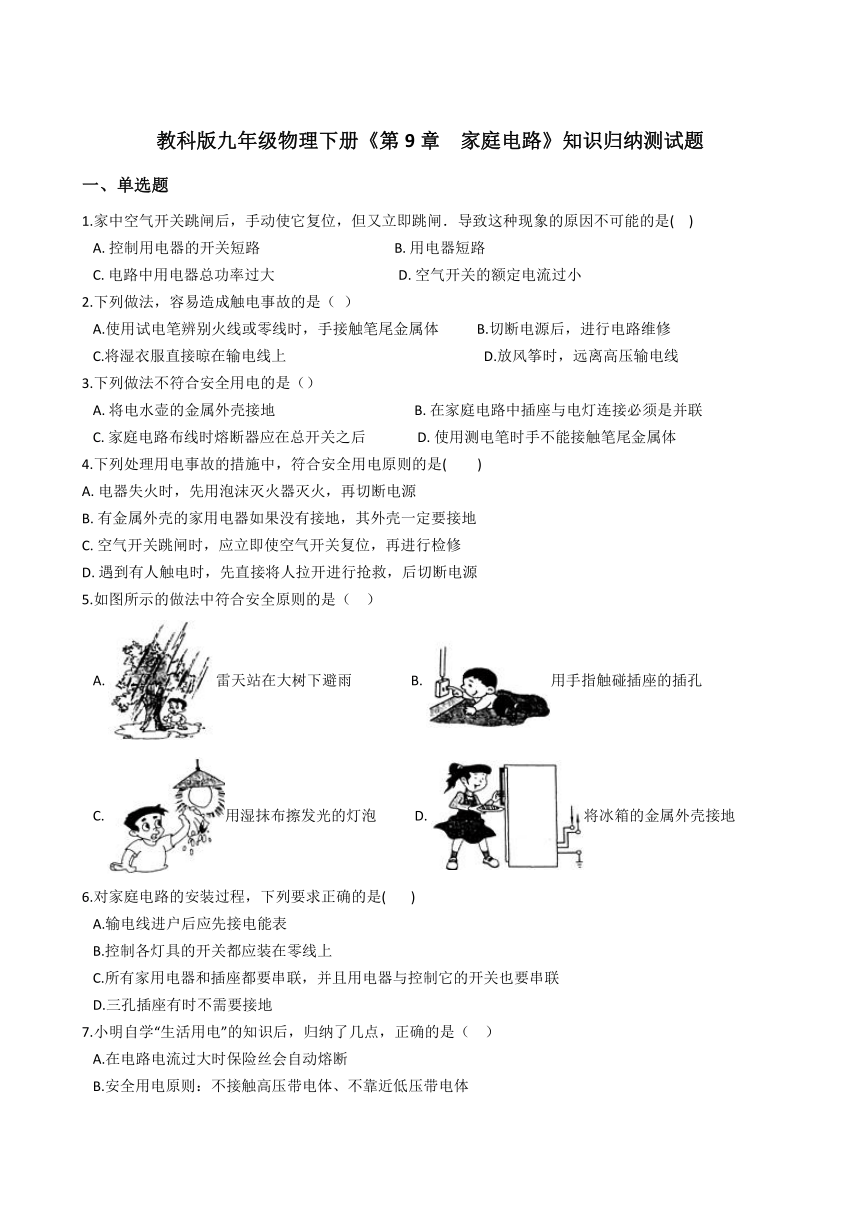

教科版九年级物理下册《第9章 家庭电路》知识归纳测试题（无答案）

教科版九年级物理下册《第9章 家庭电路》知识归纳测试题
一、单选题
1.家中空气开关跳闸后，手动使它复位，但又立即跳闸．导致这种现象的原因不可能的是(?? )
A.?控制用电器的开关短路???????????????????????????????????????B.?用电器短路C.?电路中用电器总功率过大????????????????????????????????????D.?空气开关的额定电流过小
2.下列做法，容易造成触电事故的是（ ）
A.使用试电笔辨别火线或零线时，手接触笔尾金属体 B.切断电源后，进行电路维修C.将湿衣服直接晾在输电线上 D.放风筝时，远离高压输电线
3.下列做法不符合安全用电的是（）
A.?将电水壶的金属外壳接地???????????????????????????????????? B.?在家庭电路中插座与电灯连接必须是并联C.?家庭电路布线时熔断器应在总开关之后???????????????D.?使用测电笔时手不能接触笔尾金属体
4.下列处理用电事故的措施中，符合安全用电原则的是(　　)
A.?电器失火时，先用泡沫灭火器灭火，再切断电源B.?有金属外壳的家用电器如果没有接地，其外壳一定要接地
C.?空气开关跳闸时，应立即使空气开关复位，再进行检修
D.?遇到有人触电时，先直接将人拉开进行抢救，后切断电源
5.如图所示的做法中符合安全原则的是（?? ）
A.?雷天站在大树下避雨?????????????????B.?用手指触碰插座的插孔C.?用湿抹布擦发光的灯泡???????????D.?将冰箱的金属外壳接地
6.对家庭电路的安装过程，下列要求正确的是(????? )
A.输电线进户后应先接电能表B.控制各灯具的开关都应装在零线上C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D.三孔插座有时不需要接地

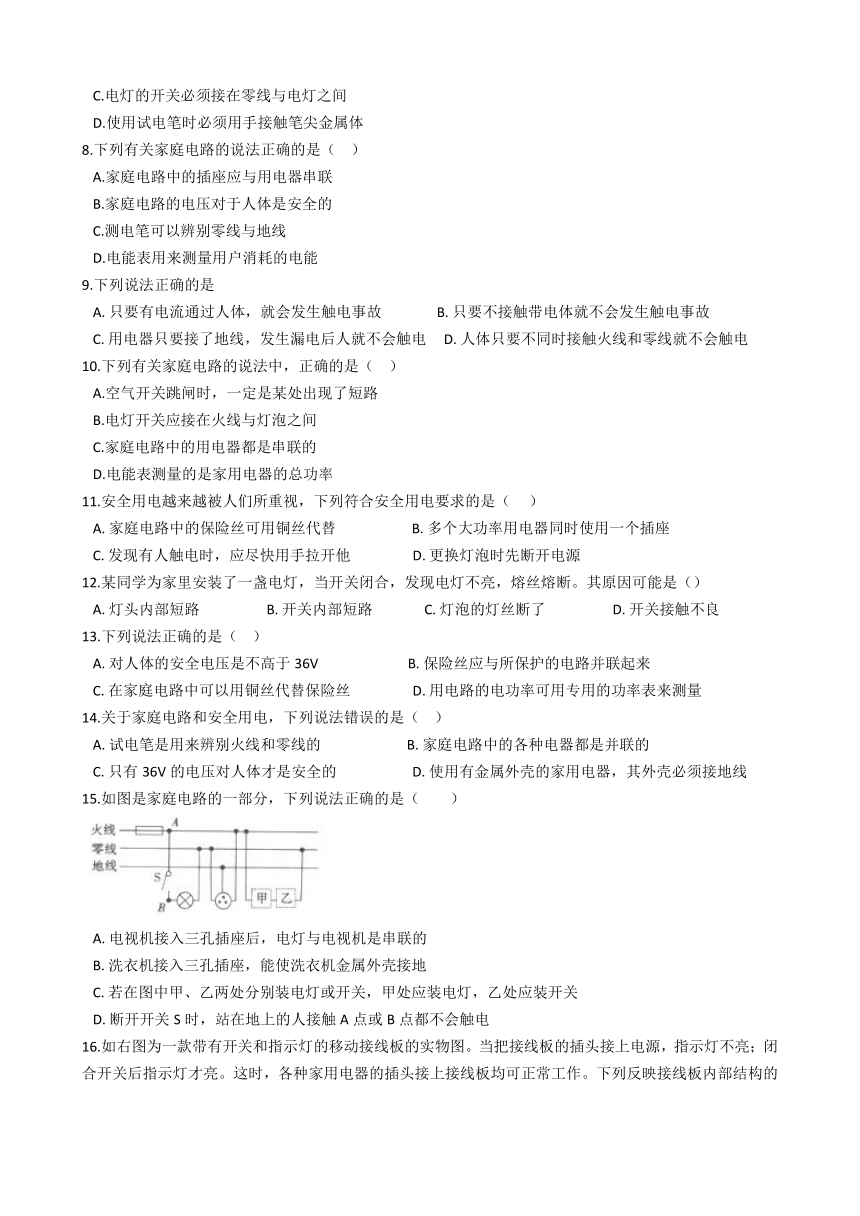

7.小明自学“生活用电”的知识后，归纳了几点，正确的是（?? ）
A.在电路电流过大时保险丝会自动熔断B.安全用电原则：不接触高压带电体、不靠近低压带电体C.电灯的开关必须接在零线与电灯之间D.使用试电笔时必须用手接触笔尖金属体
8.下列有关家庭电路的说法正确的是（?? ）
A.家庭电路中的插座应与用电器串联B.家庭电路的电压对于人体是安全的C.测电笔可以辨别零线与地线D.电能表用来测量用户消耗的电能
9.下列说法正确的是
A.?只要有电流通过人体，就会发生触电事故????????????????B.?只要不接触带电体就不会发生触电事故C.?用电器只要接了地线，发生漏电后人就不会触电?????D.?人体只要不同时接触火线和零线就不会触电
10.下列有关家庭电路的说法中，正确的是（?? ）
A.空气开关跳闸时，一定是某处出现了短路B.电灯开关应接在火线与灯泡之间C.家庭电路中的用电器都是串联的D.电能表测量的是家用电器的总功率
11.安全用电越来越被人们所重视，下列符合安全用电要求的是（ ???）
A.?家庭电路中的保险丝可用铜丝代替??????????????????????B.?多个大功率用电器同时使用一个插座C.?发现有人触电时，应尽快用手拉开他??????????????????D.?更换灯泡时先断开电源
12.某同学为家里安装了一盏电灯，当开关闭合，发现电灯不亮，熔丝熔断。其原因可能是（）
A.?灯头内部短路　???????????????B.?开关内部短路???????????????C.?灯泡的灯丝断了　???????????????D.?开关接触不良
13.下列说法正确的是（?? ）
A.?对人体的安全电压是不高于36V??????????????????????????B.?保险丝应与所保护的电路并联起来C.?在家庭电路中可以用铜丝代替保险丝??????????????????D.?用电路的电功率可用专用的功率表来测量
14.关于家庭电路和安全用电，下列说法错误的是（?? ）
A.?试电笔是用来辨别火线和零线的?????????????????????????B.?家庭电路中的各种电器都是并联的C.?只有36V的电压对人体才是安全的??????????????????????D.?使用有金属外壳的家用电器，其外壳必须接地线
15.如图是家庭电路的一部分，下列说法正确的是（　　）
A.?电视机接入三孔插座后，电灯与电视机是串联的B.?洗衣机接入三孔插座，能使洗衣机金属外壳接地C.?若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D.?断开开关S时，站在地上的人接触A点或B点都不会触电
16.如右图为一款带有开关和指示灯的移动接线板的实物图。当把接线板的插头接上电源，指示灯不亮；闭合开关后指示灯才亮。这时，各种家用电器的插头接上接线板均可正常工作。下列反映接线板内部结构的电路图是（?? ）
A.?????B.?????C.??????D.?
17.小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是（?? ）
A.?火线与零线短路???????????B.?a、d之间某处短路???????????C.?b、c之间某处断路???????????D.?电灯的灯丝断了
二、填空题
18.如图是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是________的（选填“串联”或“并联”），使用三角插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电。连在插线板上的用电器________不能超过插线板的最大负荷。
19.家庭电路中的电灯、电视机、电风扇等电器都是________?联在电路中的，小红家11月底电能表读数为2718.7kW?h，12月底电能表读数如图所示，那么12月份他家消耗了________?kW?h的电能．
20.家庭电路的电压为________V，家庭电路中，开关与其所控制的用电器是________的，插座与插座之间是________的。（选填“串联”或“并联”）
21.如图所示，正确使用测电笔的方法是图 ________，若笔尖金属体接触被测导线时氖管发光，则被测导线是 ________线，家庭电路中熔丝的作用是当电路中电流过大时，________，起到保护 电路的作用。
22.家庭电路中千万不要用________或________代替保险丝．
23.电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．导致电路火灾时有发生．根据学过的物理知识回答：（1）“超负荷”是指电路中的?________过大（选填“电流”或“电阻”）．（2）使火灾发生的理论依据是?________．
24.家庭电路中，开关与所控制的用电器之间是________?连接的；如图所示为某家用电能表的表盘图片，它是测量家庭消耗________?的仪表，正常工作电压为________?伏．
25.家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是________联，其中电饭煲是利用电流的________工作的．如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S断开时，站在地面上的人用手接触电路中的A点________（会/不会）触电．
26.在家庭电路中，控制照明灯的开关应接在________线和照明灯之间，造成家庭电路中保险丝熔断的原因，一是总功率过大，二是________．
27.测电笔是用来辨别 ?________的工具，使用测电笔时，应用手接触?________，笔尖接触电线，若氖管不发光，表明接触的是?________．
28.如图所示，当用湿手拿插头往插座插时，极易使水流到插头的金属片上，使人体和________相连，造成________事故。有关资料表明：人体出汗或潮湿时的电阻为200～800 Ω；人体中电流超过30 mA时将会造成生命危险，若某人身体潮湿时的电阻为500 Ω。则当他接触电压为220 V的照明电路时，通过他的电流为________mA，请根据计算结果为图配上解说词________。
三、解答题
29.据统计：有许多重大火灾都是因输电线老化，绝缘性能降低出现短路所造成的，教训十分深刻．请你用所学物理知识分析因电线短路而产生火灾的原因．
30.假期里，小明随爸爸回老家看望爷爷和奶奶，他们准备给两位老人家里安装一台空调．爸爸说，要安装空调，还需要将原来老化的较细的导线换成较粗的导线．请你说说如果仍用原来的导线安装空调会有什么安全隐患，为什么？
四、作图题
31.教室里有两盏白炽灯和一个插座，要求：开关同时控制两盏灯，插座单独使用．请你在图中连接电路图．
32.图中，将三孔插座、开关、灯泡正确接入电路．
