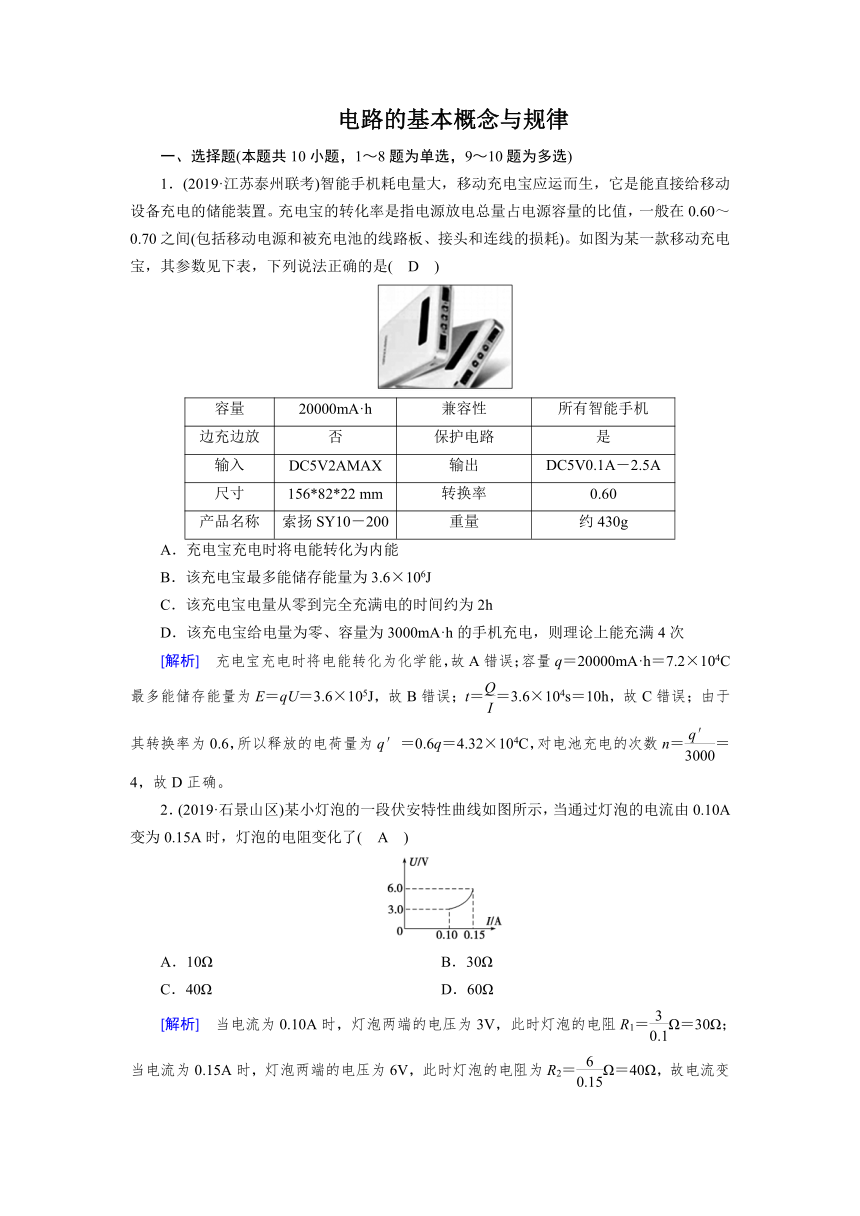

电路的基本概念与规律
一、选择题(本题共10小题，1～8题为单选，9～10题为多选)
1．(2019·江苏泰州联考)智能手机耗电量大，移动充电宝应运而生，它是能直接给移动设备充电的储能装置。充电宝的转化率是指电源放电总量占电源容量的比值，一般在0.60～0.70之间(包括移动电源和被充电池的线路板、接头和连线的损耗)。如图为某一款移动充电宝，其参数见下表，下列说法正确的是(　D　)
容量
20000mA·h
兼容性
所有智能手机
边充边放
否
保护电路
是
输入
DC5V2AMAX
输出
DC5V0.1A－2.5A
尺寸
156*82*22 mm
转换率
0.60
产品名称
索扬SY10－200
重量
约430g
A．充电宝充电时将电能转化为内能
B．该充电宝最多能储存能量为3.6×106J
C．该充电宝电量从零到完全充满电的时间约为2h
D．该充电宝给电量为零、容量为3000mA·h的手机充电，则理论上能充满4次
[解析]　充电宝充电时将电能转化为化学能，故A错误；容量q＝20000mA·h＝7.2×104C最多能储存能量为E＝qU＝3.6×105J，故B错误；t＝＝3.6×104s＝10h，故C错误；由于其转换率为0.6，所以释放的电荷量为q′＝0.6q＝4.32×104C，对电池充电的次数n＝＝4，故D正确。
2．(2019·石景山区)某小灯泡的一段伏安特性曲线如图所示，当通过灯泡的电流由0.10A变为0.15A时，灯泡的电阻变化了(　A　)
A．10Ω　 B．30Ω　
C．40Ω　 D．60Ω
[解析]　当电流为0.10A时，灯泡两端的电压为3V，此时灯泡的电阻R1＝Ω＝30Ω；当电流为0.15A时，灯泡两端的电压为6V，此时灯泡的电阻为R2＝Ω＝40Ω，故电流变化前后，灯泡电阻变化了10Ω。故选A。

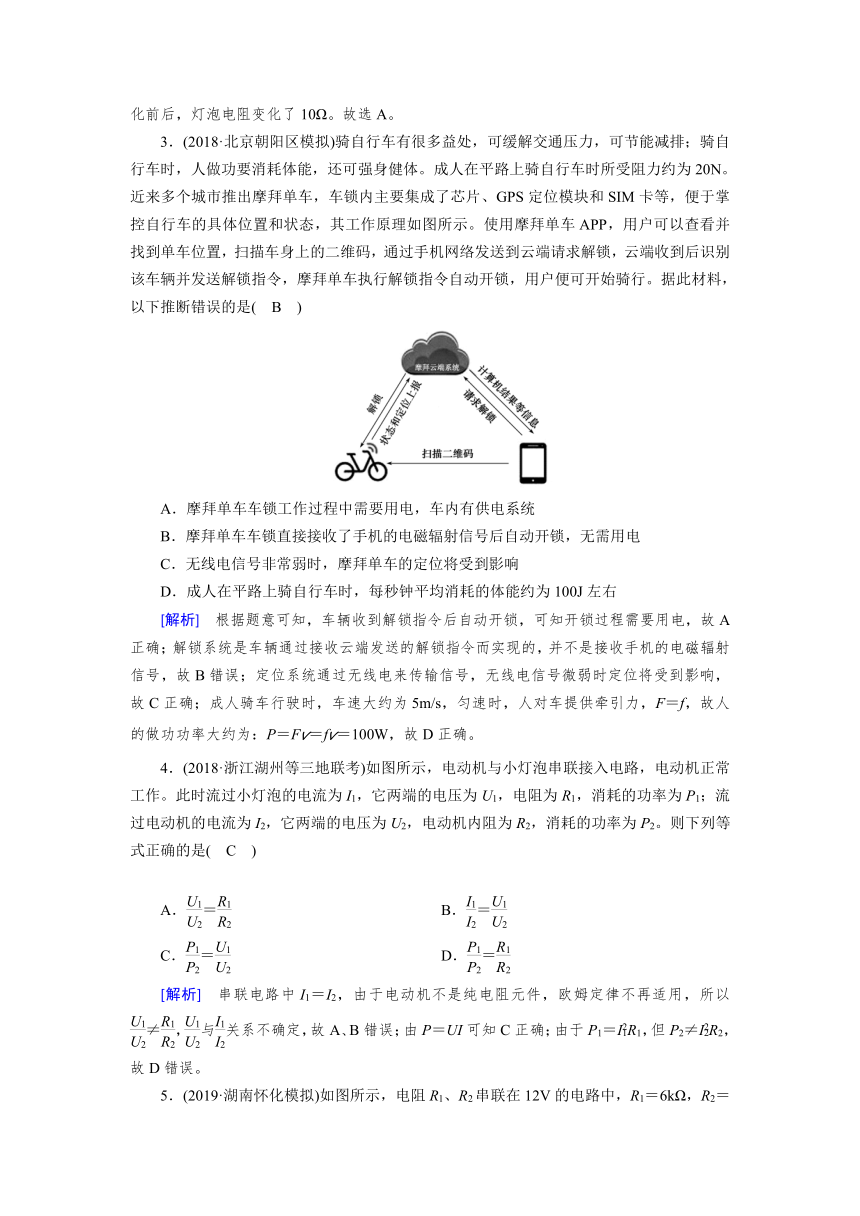

3．(2018·北京朝阳区模拟)骑自行车有很多益处，可缓解交通压力，可节能减排；骑自行车时，人做功要消耗体能，还可强身健体。成人在平路上骑自行车时所受阻力约为20N。近来多个城市推出摩拜单车，车锁内主要集成了芯片、GPS定位模块和SIM卡等，便于掌控自行车的具体位置和状态，其工作原理如图所示。使用摩拜单车APP，用户可以查看并找到单车位置，扫描车身上的二维码，通过手机网络发送到云端请求解锁，云端收到后识别该车辆并发送解锁指令，摩拜单车执行解锁指令自动开锁，用户便可开始骑行。据此材料，以下推断错误的是(　B　)
A．摩拜单车车锁工作过程中需要用电，车内有供电系统
B．摩拜单车车锁直接接收了手机的电磁辐射信号后自动开锁，无需用电
C．无线电信号非常弱时，摩拜单车的定位将受到影响
D．成人在平路上骑自行车时，每秒钟平均消耗的体能约为100J左右
[解析]　根据题意可知，车辆收到解锁指令后自动开锁，可知开锁过程需要用电，故A正确；解锁系统是车辆通过接收云端发送的解锁指令而实现的，并不是接收手机的电磁辐射信号，故B错误；定位系统通过无线电来传输信号，无线电信号微弱时定位将受到影响，故C正确；成人骑车行驶时，车速大约为5m/s，匀速时，人对车提供牵引力，F＝f，故人的做功功率大约为：P＝Fv＝fv＝100W，故D正确。
4．(2018·浙江湖州等三地联考)如图所示，电动机与小灯泡串联接入电路，电动机正常工作。此时流过小灯泡的电流为I1，它两端的电压为U1，电阻为R1，消耗的功率为P1；流过电动机的电流为I2，它两端的电压为U2，电动机内阻为R2，消耗的功率为P2。则下列等式正确的是(　C　)
A．＝　 B．＝
C．＝　 D．＝
[解析]　串联电路中I1＝I2，由于电动机不是纯电阻元件，欧姆定律不再适用，所以≠，与关系不确定，故A、B错误；由P＝UI可知C正确；由于P1＝IR1，但P2≠IR2，故D错误。

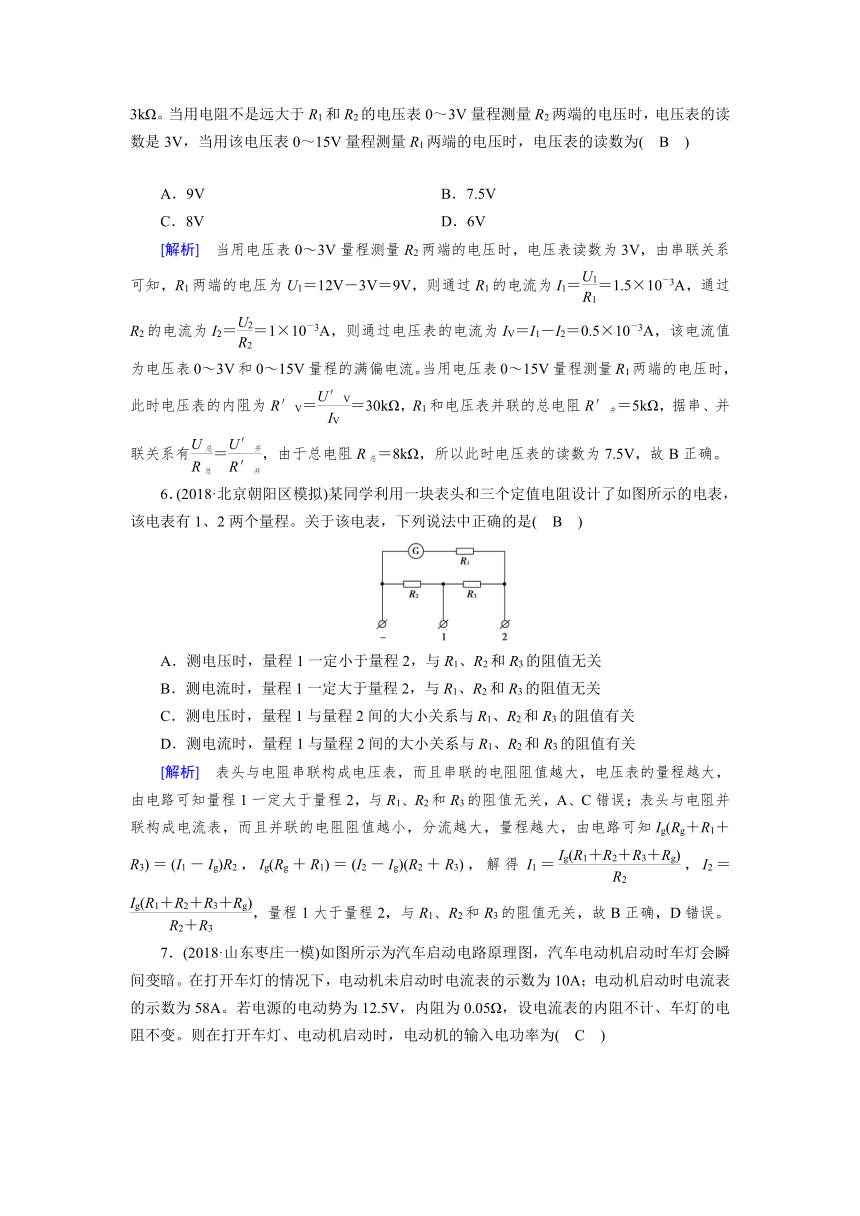

5．(2019·湖南怀化模拟)如图所示，电阻R1、R2串联在12V的电路中，R1＝6kΩ，R2＝3kΩ。当用电阻不是远大于R1和R2的电压表0～3V量程测量R2两端的电压时，电压表的读数是3V，当用该电压表0～15V量程测量R1两端的电压时，电压表的读数为(　B　)
A．9V　 B．7.5V　
C．8V　 D．6V
[解析]　当用电压表0～3V量程测量R2两端的电压时，电压表读数为3V，由串联关系可知，R1两端的电压为U1＝12V－3V＝9V，则通过R1的电流为I1＝＝1.5×10－3A，通过R2的电流为I2＝＝1×10－3A，则通过电压表的电流为IV＝I1－I2＝0.5×10－3A，该电流值为电压表0～3V和0～15V量程的满偏电流。当用电压表0～15V量程测量R1两端的电压时，此时电压表的内阻为R′V＝＝30kΩ，R1和电压表并联的总电阻R′并＝5kΩ，据串、并联关系有＝，由于总电阻R总＝8kΩ，所以此时电压表的读数为7.5V，故B正确。
6．(2018·北京朝阳区模拟)某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程。关于该电表，下列说法中正确的是(　B　)
A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关
B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关
C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关
D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关
[解析]　表头与电阻串联构成电压表，而且串联的电阻阻值越大，电压表的量程越大，由电路可知量程1一定大于量程2，与R1、R2和R3的阻值无关，A、C错误；表头与电阻并联构成电流表，而且并联的电阻阻值越小，分流越大，量程越大，由电路可知Ig(Rg＋R1＋R3)＝(I1－Ig)R2，Ig(Rg＋R1)＝(I2－Ig)(R2＋R3)，解得I1＝，I2＝，量程1大于量程2，与R1、R2和R3的阻值无关，故B正确，D错误。
7．(2018·山东枣庄一模)如图所示为汽车启动电路原理图，汽车电动机启动时车灯会瞬间变暗。在打开车灯的情况下，电动机未启动时电流表的示数为10A；电动机启动时电流表的示数为58A。若电源的电动势为12.5V，内阻为0.05Ω，设电流表的内阻不计、车灯的电阻不变。则在打开车灯、电动机启动时，电动机的输入电功率为(　C　)
A．681.8W　 B．556.8W　
C．480W　 D．43.2W
[解析]　由闭合电路欧姆定律有E＝I1(R＋r)，解得灯泡的电阻为1.2Ω，电动机启动时电动机两端的电压为UM＝E－I2r＝9.6V，电动机上的电流IM＝I2－IR＝58A－A＝50A，所以电动机的输入电动率P＝UM·IM＝480W，C正确。
8．(2018·陕西西工大附中质检)如图所示，电池的内阻可以忽略不计，电压表和可变电阻器R串联成通路，如果可变电阻器R的阻值减小为原来的，电压表的读数由U0增大到2U0，则下列说法中不正确的是(　B　)
A．流过可变电阻器R的电流增大为原来的2倍
B．可变电阻器R消耗的电功率增大为原来的4倍
C．可变电阻器R两端的电压减小为原来的
D．若可变电阻器R的阻值减小到零，那么电压表的示数变为4U0
[解析]　电压表是纯电阻，电压表的示数由U0增大到2U0，故通过电压表的电流增大为原来的2倍，由于电压表与R串联，故通过可变电阻器R的电流也增大为原来的2倍，A说法正确；电流增大为原来的2倍，电阻变为原来的，根据P＝I2R，可变电阻器R消耗的电功率增大为原来的倍，B说法错误；电流变为原来的2倍，电阻变为原来的，根据U＝IR，可变电阻器R两端的电压减小为原来的，C说法正确；设电压表的内阻为RV，根据闭合电路欧姆定律，开始时E＝U0＋×R，可变电阻器R的阻值减小为原来的后，有E＝2U0＋×，联立解得E＝4U0，若可变电阻器R的阻值减小到零，则电压表的示数等于电源的电动势，为4U0，D说法正确。本题选不正确的，故选B。
9．(2018·湖北孝感月考)机动车的尾气含有铅等大量有害物质，并且也是造成地球“温室效应”的重要因素之一。电动汽车因其无尾气排放且噪音小等因素，正在逐渐被人们接受，某国产品牌电动汽车的铭牌如下表，已知蓄电池储存的电能等于其容量乘输出电压，则下列说法正确的是(　BD　)
规格
后轮驱动直流电动机
车型：60″电动汽车
电动机额定输出功率：1675W
整车质量：400kg
额定转速：600r/min
蓄电池(容量It＝800A·h，
输出电压：约为36V)
额定工作电压/电流：36V/50A
A．电动汽车正常工作时消耗的电功率为1675W
B．电动机的内阻为0.05Ω
C．蓄电池充满电后储存的电能约为2.88×104J
D．充满电后电动汽车在额定功率下能连续行驶的时间约为16h
[解析]　电动机正常工作时消耗的电功率P＝U额I额＝36×50W＝1800W，故A错误；电动机内阻的发热功率P热＝P电－P出＝1800W－1675W＝125W，则电动机的内阻为r＝＝0.05Ω，故B正确；蓄电池充满电后储存的电能为W＝UIt＝800×3600×36J＝1.04×108J，故C错误；在额定功率下连续行驶最长时间为t＝＝16h，故D正确。
10．(2018·湖北省黄冈中学高三上学期理综测试)某集装箱吊车的电动机输入电压为380V，当吊车以0.1m/s的速度匀速吊起质量为5.7×103kg的集装箱时，测得电动机的电流为20A，g取10m/s2，则(　AD　)
A．电动机的内阻为4.75Ω
B．电动机的发热功率为900W
C．电动机的输出功率为7.6×103W
D．电动机的工作效率为75%
[解析]　物体上升的功率为：
P出＝mgv＝5.7×103×10×0.1＝5.7×103W;
电动机的输入功率为：P入＝UI＝380×20W＝7.6×103W；
根据能量守恒规律可知，P热＝P入－P出＝1.9×103W＝ I2r；
解得：r＝4.75Ω；故A正确；B、C错误；
电动机的工作效率η＝×100%＝＝75%；
故D正确；故选AD。
二、非选择题
11．(2018·四川雅安质检)“220V、60W”的白炽灯A和“220V、100W”的白炽灯B的伏安特性曲线如图所示，若将两白炽灯串联后接在220V的电源上，两灯实际消耗的电功率各是多少？
[答案]　37.5W　17.5W
[解析]　如图所示，选(220V,0)为另一坐标系的原点，原U轴的相反方向为另一坐标系的电压轴正方向，另一坐标系的电流轴正方向与原坐标系相同。把B灯的伏安特性曲线反过来画，得到在另一坐标系中B灯的伏安特性曲线B′。B′与A两条伏安特性曲线的交点为P，由P点的坐标可知两灯中的电流均为I＝0.25A，两灯的电压分别为UA＝150V，UB＝70V。根据电功率的定义式可知两灯实际消耗的电功率分别为PA＝UAI＝37.5W，PB＝UBI＝17.5W。
12．(2018·河南郑州期中)如图所示，在a、b两端有直流恒压电源，输出电压恒为Uab，R2＝40Ω，右端连接间距d＝0.04m、板长l＝10cm的两水平放置的平行金属板，板间电场视为匀强电场。闭合开关S，将质量为m＝1.6×10－6kg、带电荷量q＝3.2×10－8C的微粒以初速度v0＝0.5m/s沿两板中线水平射入板间。当滑动变阻器接入电路的阻值为15Ω时，微粒恰好沿两板中线匀速运动，通过电动机的电流为0.5A。已知电动机内阻R1＝2Ω，g取10m/s2。试问：
(1)输出电压Uab是多大？
(2)在上述条件下，电动机的输出功率和电源的输出功率是多少？
(3)为使微粒不打在金属板上，R2两端的电压应满足什么条件？
[答案]　(1)35V　(2)9.5W　35W　(3)18V[解析]　(1)根据平衡条件得qU2/d＝mg
解得R2两端电压U2＝20V
R2中电流I2＝＝0.5A
I总＝I1＋I2＝1A
滑动变阻器两端电压U1＝I总R滑＝15V
电源输出电压Uab＝U1＋U2＝35V
(2)电动机的输出功率P＝U2I1－IR1＝9.5W
电源的输出功率P电＝I总U＝35W
(3)因上极板带正电，故粒子带负电
粒子穿过板的时间t＝＝0.2s
当粒子刚好从下极板边缘穿出时，＝·t2
而E1＝，联立解得U2′＝18V
同理有：＝·t2，而E2＝，
联立解得U2″＝22V
故R2两端的电压应满足的条件是18V
