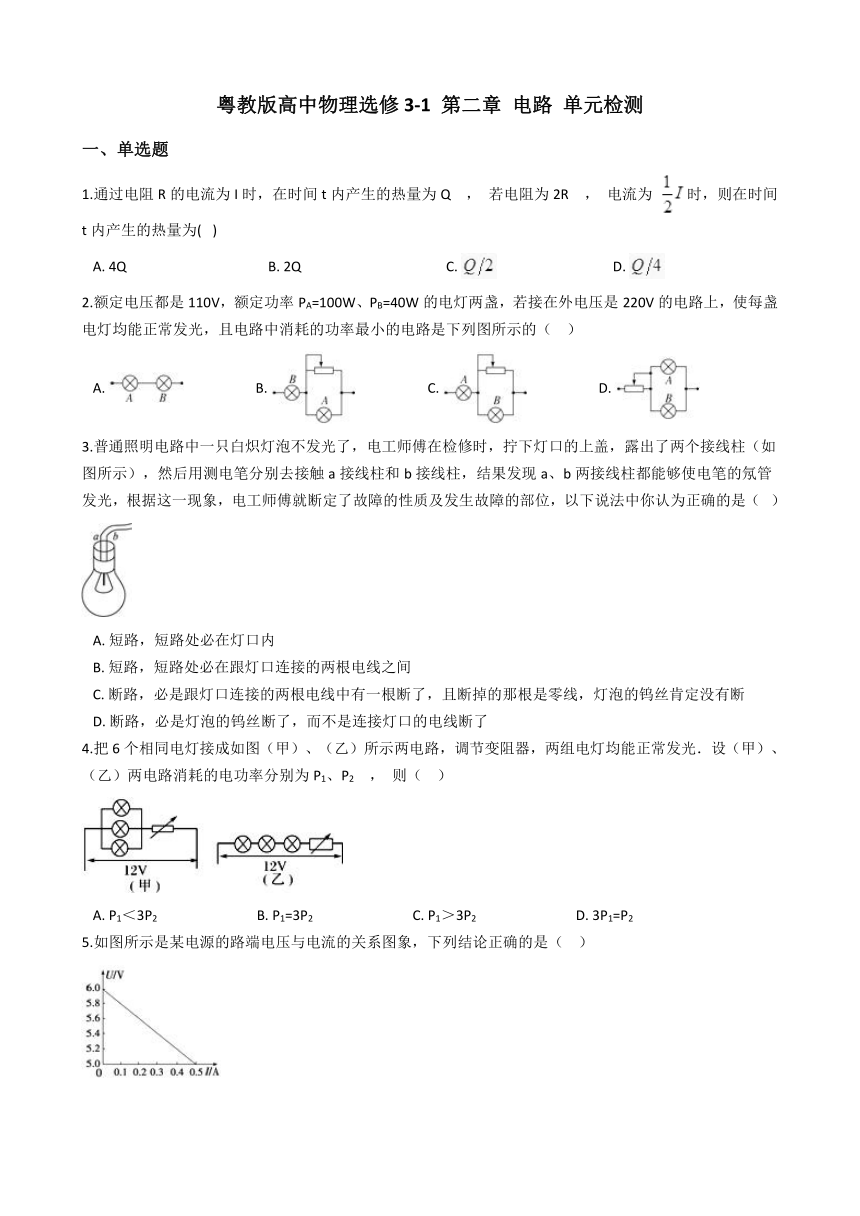

粤教版高中物理选修3-1 第二章 电路 单元检测
一、单选题
1.通过电阻R的电流为I时，在时间t内产生的热量为Q ， 若电阻为2R ， 电流为 时，则在时间t内产生的热量为(? )
A.?4Q????? ??????????????????????????????????B.?2Q?????? ??????????????????????????????????C.???????????????????????????????????D.?
2.额定电压都是110V，额定功率PA=100W、PB=40W的电灯两盏，若接在外电压是220V的电路上，使每盏电灯均能正常发光，且电路中消耗的功率最小的电路是下列图所示的（?? ）
A.??????????????????????B.??????????????????????C.??????????????????????D.?
3.普通照明电路中一只白炽灯泡不发光了，电工师傅在检修时，拧下灯口的上盖，露出了两个接线柱（如图所示），然后用测电笔分别去接触a接线柱和b接线柱，结果发现a、b两接线柱都能够使电笔的氖管发光，根据这一现象，电工师傅就断定了故障的性质及发生故障的部位，以下说法中你认为正确的是（???）
A.?短路，短路处必在灯口内B.?短路，短路处必在跟灯口连接的两根电线之间C.?断路，必是跟灯口连接的两根电线中有一根断了，且断掉的那根是零线，灯泡的钨丝肯定没有断D.?断路，必是灯泡的钨丝断了，而不是连接灯口的电线断了
4.把6个相同电灯接成如图（甲）、（乙）所示两电路，调节变阻器，两组电灯均能正常发光．设（甲）、（乙）两电路消耗的电功率分别为P1、P2 ， 则（?? ）
A.?P1＜3P2?????????????????????????????B.?P1=3P2?????????????????????????????C.?P1＞3P2?????????????????????????????D.?3P1=P2
5.如图所示是某电源的路端电压与电流的关系图象，下列结论正确的是（?? ）

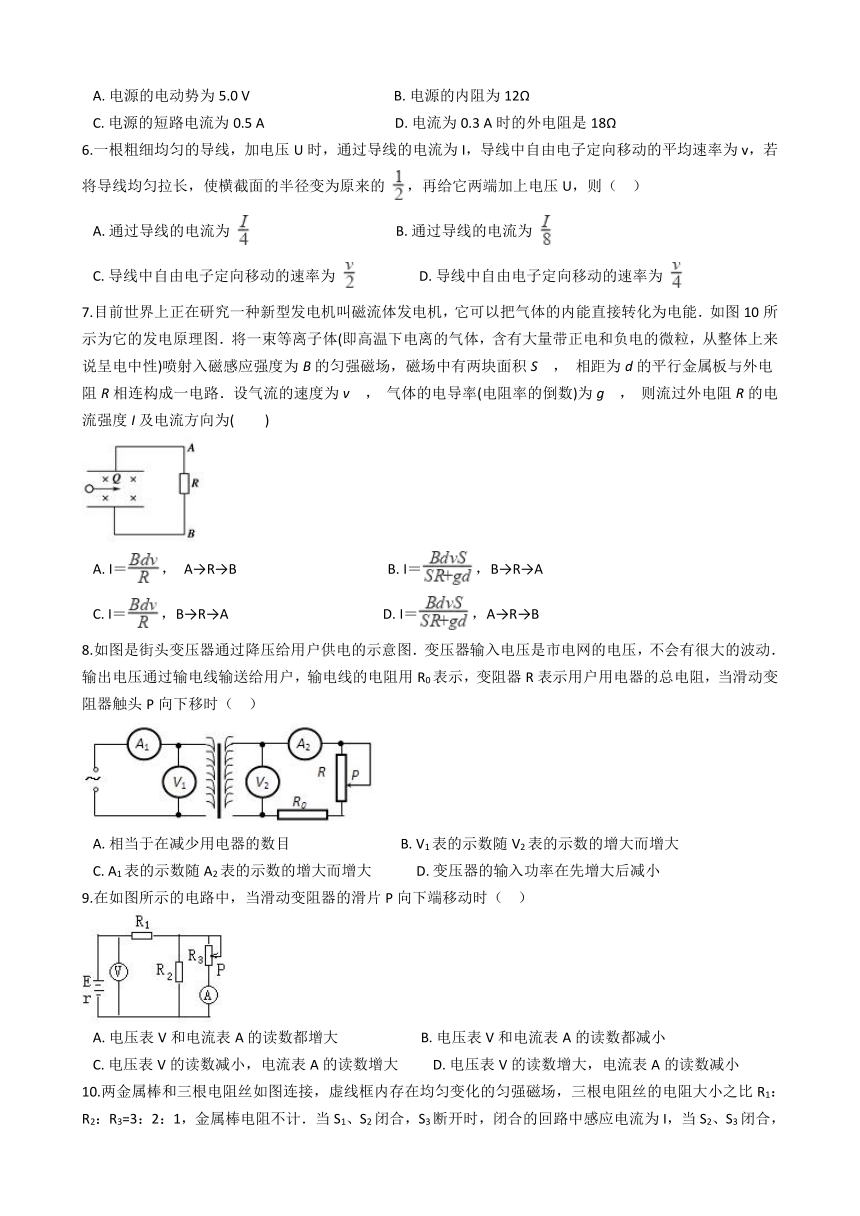

A.?电源的电动势为5.0 V??????????????????????????????????????????B.?电源的内阻为12ΩC.?电源的短路电流为0.5 A??????????????????????????????????????D.?电流为0.3 A时的外电阻是18Ω
6.一根粗细均匀的导线，加电压U时，通过导线的电流为I，导线中自由电子定向移动的平均速率为v，若将导线均匀拉长，使横截面的半径变为原来的 ，再给它两端加上电压U，则（?? ）
A.?通过导线的电流为 ??????????????????????????????????????????B.?通过导线的电流为 C.?导线中自由电子定向移动的速率为 ??????????????????D.?导线中自由电子定向移动的速率为
7.目前世界上正在研究一种新型发电机叫磁流体发电机，它可以把气体的内能直接转化为电能．如图10所示为它的发电原理图．将一束等离子体(即高温下电离的气体，含有大量带正电和负电的微粒，从整体上来说呈电中性)喷射入磁感应强度为B的匀强磁场，磁场中有两块面积S ， 相距为d的平行金属板与外电阻R相连构成一电路．设气流的速度为v ， 气体的电导率(电阻率的倒数)为g ， 则流过外电阻R的电流强度I及电流方向为(　　)
A.?I＝， A→R→B????????????????????????????????????????????B.?I＝，B→R→AC.?I＝，B→R→A?????????????????????????????????????????????D.?I＝，A→R→B
8.如图是街头变压器通过降压给用户供电的示意图．变压器输入电压是市电网的电压，不会有很大的波动．输出电压通过输电线输送给用户，输电线的电阻用R0表示，变阻器R表示用户用电器的总电阻，当滑动变阻器触头P向下移时（?? ）
A.?相当于在减少用电器的数目????????????????????????????????B.?V1表的示数随V2表的示数的增大而增大C.?A1表的示数随A2表的示数的增大而增大?????????????D.?变压器的输入功率在先增大后减小
9.在如图所示的电路中，当滑动变阻器的滑片P向下端移动时（ ??）
A.?电压表V和电流表A的读数都增大????????????????????????B.?电压表V和电流表A的读数都减小C.?电压表V的读数减小，电流表A的读数增大??????????D.?电压表V的读数增大，电流表A的读数减小

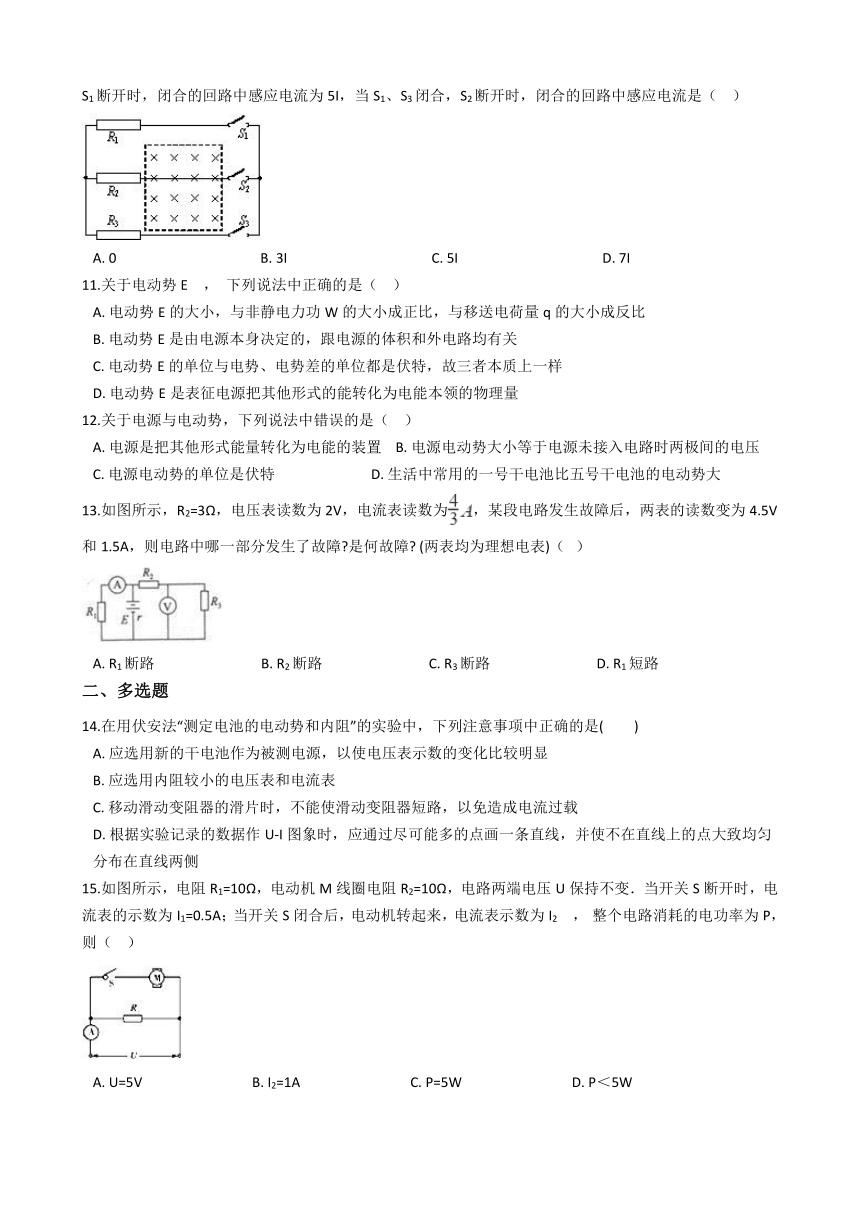

10.两金属棒和三根电阻丝如图连接，虚线框内存在均匀变化的匀强磁场，三根电阻丝的电阻大小之比R1：R2：R3=3：2：1，金属棒电阻不计．当S1、S2闭合，S3断开时，闭合的回路中感应电流为I，当S2、S3闭合，S1断开时，闭合的回路中感应电流为5I，当S1、S3闭合，S2断开时，闭合的回路中感应电流是（?? ）
A.?0??????????????????????????????????????????B.?3I??????????????????????????????????????????C.?5I??????????????????????????????????????????D.?7I
11.关于电动势E ， 下列说法中正确的是（?? ）
A.?电动势E的大小，与非静电力功W的大小成正比，与移送电荷量q的大小成反比B.?电动势E是由电源本身决定的，跟电源的体积和外电路均有关C.?电动势E的单位与电势、电势差的单位都是伏特，故三者本质上一样D.?电动势E是表征电源把其他形式的能转化为电能本领的物理量
12.关于电源与电动势，下列说法中错误的是（?? ）
A.?电源是把其他形式能量转化为电能的装置????B.?电源电动势大小等于电源未接入电路时两极间的电压C.?电源电动势的单位是伏特????????????????????????????D.?生活中常用的一号干电池比五号干电池的电动势大
13.如图所示，R2=3Ω，电压表读数为2V，电流表读数为，某段电路发生故障后，两表的读数变为4.5V和1.5A，则电路中哪一部分发生了故障?是何故障? (两表均为理想电表)（???）
A.?R1断路???????????????????????????????B.?R2断路???????????????????????????????C.?R3断路???????????????????????????????D.?R1短路
二、多选题
14.在用伏安法“测定电池的电动势和内阻”的实验中，下列注意事项中正确的是(　　)
A.?应选用新的干电池作为被测电源，以使电压表示数的变化比较明显B.?应选用内阻较小的电压表和电流表C.?移动滑动变阻器的滑片时，不能使滑动变阻器短路，以免造成电流过载D.?根据实验记录的数据作U-I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧
15.如图所示，电阻R1=10Ω，电动机M线圈电阻R2=10Ω，电路两端电压U保持不变．当开关S断开时，电流表的示数为I1=0.5A；当开关S闭合后，电动机转起来，电流表示数为I2 ， 整个电路消耗的电功率为P，则（?? ）
A.?U=5V????????????????????????????????B.?I2=1A????????????????????????????????C.?P=5W????????????????????????????????D.?P＜5W

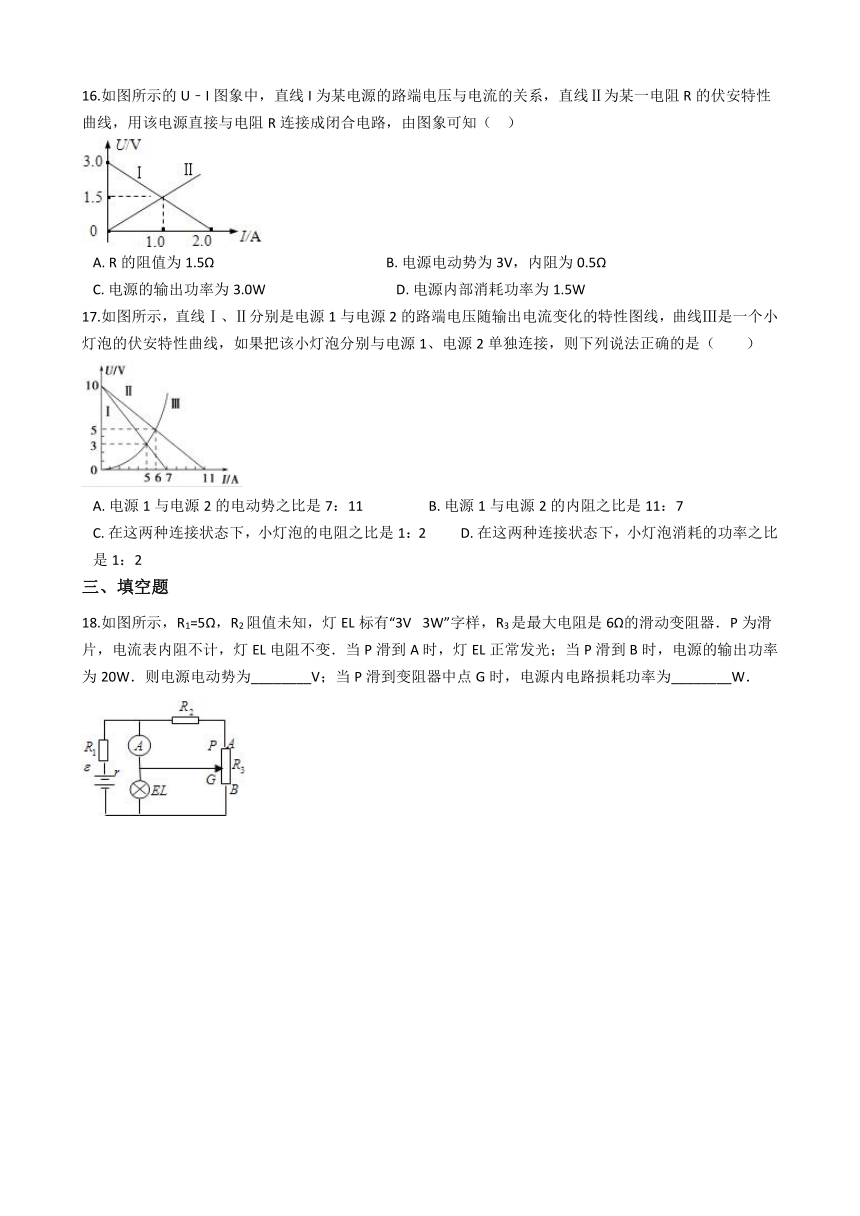

16.如图所示的U﹣I图象中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图象可知（?? ）
A.?R的阻值为1.5Ω??????????????????????????????????????????????????B.?电源电动势为3V，内阻为0.5ΩC.?电源的输出功率为3.0W??????????????????????????????????????D.?电源内部消耗功率为1.5W
17.如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是（　　）
A.?电源1与电源2的电动势之比是7：11???????????????????B.?电源1与电源2的内阻之比是11：7C.?在这两种连接状态下，小灯泡的电阻之比是1：2??????????D.?在这两种连接状态下，小灯泡消耗的功率之比是1：2
三、填空题
18.如图所示，R1=5Ω，R2阻值未知，灯EL标有“3V? 3W”字样，R3是最大电阻是6Ω的滑动变阻器．P为滑片，电流表内阻不计，灯EL电阻不变．当P滑到A时，灯EL正常发光；当P滑到B时，电源的输出功率为20W．则电源电动势为________V；当P滑到变阻器中点G时，电源内电路损耗功率为________W．

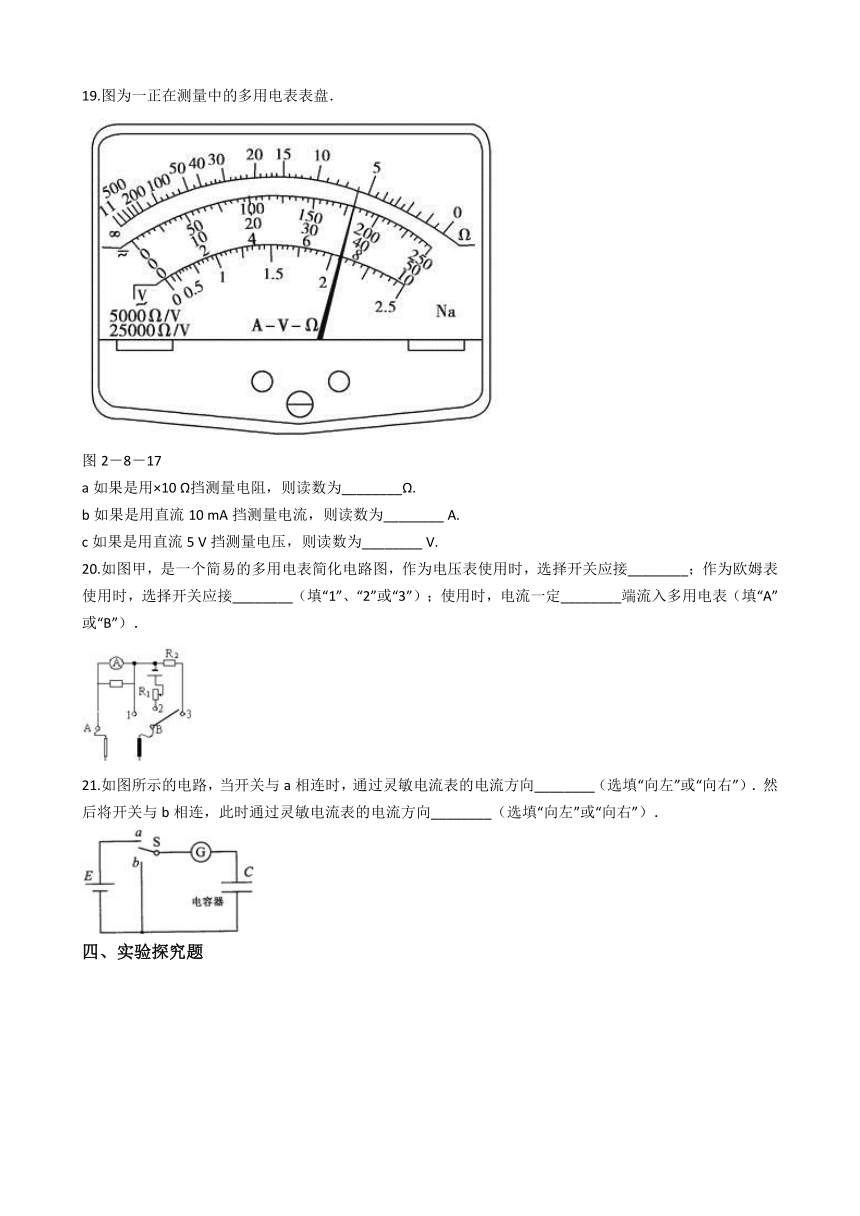

19.图为一正在测量中的多用电表表盘． 图2－8－17a如果是用×10 Ω挡测量电阻，则读数为________Ω.b如果是用直流10 mA挡测量电流，则读数为________?A.c如果是用直流5 V挡测量电压，则读数为________?V.
20.如图甲，是一个简易的多用电表简化电路图，作为电压表使用时，选择开关应接________；作为欧姆表使用时，选择开关应接________（填“1”、“2”或“3”）；使用时，电流一定________端流入多用电表（填“A”或“B”）．
21.如图所示的电路，当开关与a相连时，通过灵敏电流表的电流方向________（选填“向左”或“向右”）．然后将开关与b相连，此时通过灵敏电流表的电流方向________（选填“向左”或“向右”）．
四、实验探究题
22.在把电流表改装成电压表的实验中，把量程Ig=300μA、内阻约为100Ω的电流表G改装成电压表．
（1）采用如图1所示的电路测电流表G的内阻Rg，可选用器材有：A．电阻箱：最大阻值为999.9Ω；B．电阻箱：最大阻值为99999.9Ω；C．滑动变阻器：最大阻值为200Ω；D．滑动变阻器，最大阻值为2kΩ；E．电源，电动势约为6V，内阻很小；F．开关、导线若干?为提高测量精度，在上述可供选择的器材中，可变电阻R1应该选择________；可变电阻R2应该选择________；电源E应该选择________．（填入选用器材的字母代号）
（2）测电流表G内阻Rg的实验步骤如下，把缺少的部分补充完整a．连接电路，将可变电阻R1调到最大；b．断开S2 ， 闭合S1 ， 调节可变电阻R1使电流表G满偏；c．此时可以认为电流表G的内阻Rg=R2
（3）若测得Rg=105.0Ω，现串联一个9895.0Ω的电阻将它改装成电压表，用它来测量电压，电流表表盘指针位置如图2所示，则此时所测量的电压的值应是________V．
23.用下列器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘小灯泡的伏安特性曲线．A．电压表V1（量程6V、内阻很大）B．电压表V2（量程3V、内阻很大）C．电流表A（量程3A、内阻很小）D．滑动变阻器R（最大阻值10Ω、额定电流4A）E．小灯泡（2A、5W）???????F．电池组（电动势E、内阻r）G．开关一只，导线若干实验时，调节滑动变阻器的阻值，多次测量后发现：若电压表V1的示数增大，则电压表V2的示数减小．
（1）请将设计的实验电路图在图甲的虚线方框中补充完整．
（2）每一次操作后，同时记录电流表A、电压表V1和电压表V2的示数，组成两个坐标点（I1 ， U1）、（I2 ， U2），标到U﹣I坐标中，经过多次测量，最后描绘出两条图线，如图乙所示，则电池组的电动势E=________V、内阻r=________Ω．（结果保留两位有效数字）
（3）在U﹣I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为________Ω（结果保留两位有效数字）．
24.在“测量电源电动势”的实验中，实验室提供的器材如下：待测电源E（放电电流不能太大），电压表（量程大于待测电源的电动势），标有长度的均匀电阻丝ab电阻约15Ω，开关S，一端连有鳄鱼夹P的导线1，其它导线若干．
（1）实验中，用导线1、2、3、4、5和6按图1所示方式连接电路，电路中所有元器件都完好，闭合开关之前，鳄鱼夹P应置于________（填“a”或“b”）端．
（2）闭合开关后，反复改变鳄鱼夹P的位置，电压表都有较大的示数但不变，则断路的导线为________（填数字代号）
（3）排除故障后，闭合开关，改变鳄鱼夹P的位置，读出多组电压表读数U，和对应aP间的电阻丝长度L，由测得的数据，绘出了如图2所示的图线，则电源电动势E=________V，（计算结果保留三位有效数字）．应用该实验中的数据________（填“能”或“不能”）测出该电源的内阻r．
五、综合题
25.如图，理想变压器原线圈与一个10V的交流电源相连，副线圈并联两个小灯泡a和b，小灯泡a的额定功率为0.3W，正常发光时电阻为30Ω，已知两灯泡均正常发光，流过原线圈的电流为0.09A，试计算：
（1）原、副线圈的匝数比．
（2）流过灯泡b的电流．
26.如图所示为某学校一套校内备用供电系统，由一台内阻为1Ω的发电机向全校11个教室（每个教室有“220V，40W“的白炽灯6盏）供电．如果输电线的总电阻R是4Ω，升压变压器和降压变压器（都认为是理想变压器）的匝数比分别是1：4和4：1，那么：
（1）发电机的输出功率应是多大？
（2）发电机的电动势是多大？
27.某班同学要测定电源的电动势和内电阻，各小组设计了以下不同的实验电路．
（1）在电路图（1）和（2）中，若R1为定值电阻且阻值未知，则能测出电源电动势的是________，能测出电源内电阻的是________．（选填图的编号）
（2）若用图（3）所示实验电路进行实验，已知 R1=2Ω，电压表V1、V2读数分别为U1、U2 ， 现以U2为纵坐标，U1为横坐标，作出相应图线，如图（4）所示，则：电源电动势E=________V，内阻r=________Ω．

答案解析部分
一、单选题
1.【答案】C
2.【答案】C
3.【答案】C
4.【答案】B
5.【答案】D
6.【答案】D
7.【答案】D
8.【答案】C
9.【答案】C
10.【答案】C
11.【答案】D
12.【答案】D
13.【答案】C
二、多选题
14.【答案】C,D
15.【答案】A,D
16.【答案】A,D
17.【答案】B,D
三、填空题
18.【答案】12；2.56
19.【答案】a60；b7.18；c3.59
20.【答案】3；2；A
21.【答案】向右；向左
四、实验探究题
22.【答案】（1）B；A；E（2）c、闭合S2 ， 调节可变电阻R2使电流表G半偏（3）2.30
23.【答案】（1）（2）4.5；1.0（3）0
24.【答案】（1）b（2）1（3）2.94；不能
五、综合题
25.【答案】（1）解：因a正常发光，根据公式Pa= ，得Ua= ，副线圈电压 U2=Ua=3V，故 = = ；（2）解：a正常发光时，根据公式Pa=UaIa得 Ia═0.1A，??? 因b灯与a 灯并联，则 Ub=Ua=3v?? 根据公式 = 得?副线圈总电流 I2= I1= ×0.09=0.3A，又因b灯与a 灯并联副线圈总电流 I2=Ia+Ib故流过灯泡b的电流 Ib=I2﹣Ia=0.2A
26.【答案】（1）解：降压变压器的输出功率P2=11×6×40W=2640W，降压变压器的输出电流 ，则输电线上的电流 ，输电线上损失的功率 ，发电机的输出功率P1=P2+P损=2640+36W=2676W．答：发电机的输出功率应是2676W；（2）解：升压变压器的输出电压 ，升压变压器的输入电压 V，升压变压器原线圈的电流 则发电机的电动势E=U1+I1r=223=12V=235V．答：发电机的电动势为235V．
27.【答案】（1）（1）（2）；（1）（2）2.5；0.5
