【备考2019】中考物理一轮复习学案：第十六讲 生活用电（知识清单+重难点+重要实验+中考真题）

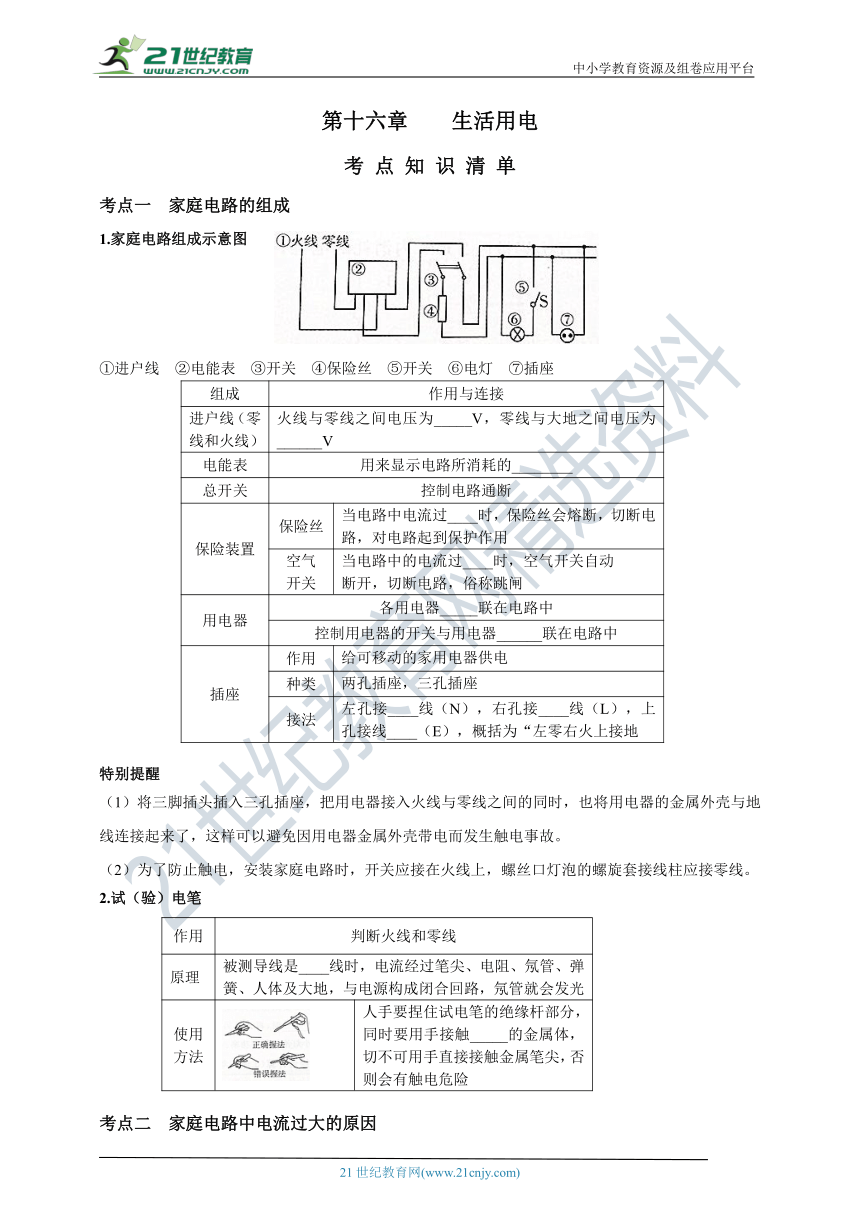

第十六章 生活用电
考 点 知 识 清 单
考点一 家庭电路的组成
1.家庭电路组成示意图
①进户线 ②电能表 ③开关 ④保险丝 ⑤开关 ⑥电灯 ⑦插座
组成
作用与连接
进户线（零
线和火线）
火线与零线之间电压为_____V，零线与大地之间电压为______V
电能表
用来显示电路所消耗的________
总开关
控制电路通断
保险装置
保险丝
当电路中电流过____时，保险丝会熔断，切断电路，对电路起到保护作用
空气
开关
当电路中的电流过____时，空气开关自动
断开，切断电路，俗称跳闸
用电器
各用电器_____联在电路中
控制用电器的开关与用电器______联在电路中
插座
作用
给可移动的家用电器供电
种类
两孔插座，三孔插座
接法
左孔接____线（N），右孔接____线（L），上孔接线____（E），概括为“左零右火上接地
特别提醒
将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了，这样可以避免因用电器金属外壳带电而发生触电事故。
（2）为了防止触电，安装家庭电路时，开关应接在火线上，螺丝口灯泡的螺旋套接线柱应接零线。
2.试（验）电笔
作用
判断火线和零线
原理
被测导线是____线时，电流经过笔尖、电阻、氖管、弹簧、人体及大地，与电源构成闭合回路，氖管就会发光
使用
方法
人手要捏住试电笔的绝缘杆部分，同时要用手接触_____的金属体，切不可用手直接接触金属笔尖，否则会有触电危险
考点二 家庭电路中电流过大的原因
原因
家庭电路中电流过大的原因：
（1）___________________；（2）____________________
短路：（1）火线和零线直接连通造成短路；（2）电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化
保险丝的作用
当通过保险丝的电流大于额定电流时，保险丝_______，从而切断电路，保险丝用_______合金制成，熔点______，电阻（率）_____，不能用铜丝、铁丝代替保险丝，不能用更粗的保险丝代替原保险丝
考点三 安全用电
触电事故
人体直接或间接与____线接触，并与零线或大地构成通路
触电形式
低压
触电
高压触电
高压电弧触电、跨步电压触电
防雷措施
安装避雷针
触电救助
先___________，再行施救
用电原则
不_________电压带电体，不________高压带电体
重 点 难 点 突 破
重难点一 家庭电路的连接
家庭电路的连接及注意事项
开关、用电器
开关和被控用电器串联，用电器之间并联
螺丝口灯泡
螺旋部分接零线，火线通过开关接到螺丝口灯泡的尾部
插座
两孔插座：左孔接零线（N），右孔接火线（L）；
三孔插座：左孔接零线（N），右孔接火线（L），上端孔接地线（E）（零右火上楼地）。
如果插座有保险丝，保险丝先接到火线上，然后再接到插的右孔
接线口决：火线零线并排走，零线直接进灯座，火线接进保险盒，再过开关进灯座
【例1】（2018·巴）如图所示为小黄家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。
跟踪训练1（2018·吉林）请在图中正确连接电路图。
重难点二 家庭电路故障的分析
【例2】 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）
A.进户线火线上的熔丝烧断 B.进户线零线断了
C.书桌边的插座与零线断开 D.书桌边的插座与火线断开
跟踪训练2 如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用试电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（ ）
A.插座短路 B.电热壶短路 C.AB间断路 D.CD间断路
重难点三 安全用电常识
1.对人体的安全电压是不高于36V；
2.家庭电路中各用电器都是并联的；
3.控制电灯的开关应接在火线上；
4.有金属外壳的家用电器，要使用三孔插座，外壳要接地；
5.多个大功率的用电器不能同时使用一个插座；
6.家庭电路中的保险装置安装在火线上；
7.空气开关跳闸后不能立即合上，应先检修；
8.不接触低压带电体，不靠近高压带电体；
9.放风筝时，应远离高压输电线；
10.不用湿手触摸用电器，不弄湿用电器；
11.检查和维修电路时，必须首先切断电源；
12.保险丝熔断后，不能换用铜丝与铁丝；
13.使用试电笔判断火线、零线时，手要按住笔尾金属体，但不能接触笔尖；
14.家庭电路起火时，不能用水扑灭；
15.发现有人触电，应立即断开电源开关，切断电路，不能用手接触触电人。
【例3】（2018·南京）下列措施不符合安全用电规范的是（ ）
A.用湿布擦抹正在工作的台灯 B.用电器的金属外壳接地
C.用电器的开关装在火线上 D.使用测电笔时，手接触笔尾的金属电极
跟踪训练3（2018·宜昌）下列有关生活用电的说法，错误的是（ ）
A.在发生触电事故的现场，一定要先切断电源，再采取急救措施
B.有金属外壳的家用电器外壳一定要接地，防止发生触电事故
C.使用试电笔时，手指要接触笔尾的金属体
D.当电路中电流过大时，漏电保护器会迅速切断电路
中 考 真 题 回 放
1.★（2018·长春）如图所示的家庭电路中，连接错误的元件是（ ）
A.开关 B.两孔插座 C.电灯 D.三孔插座
2.★（2018·随州）如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（ ）

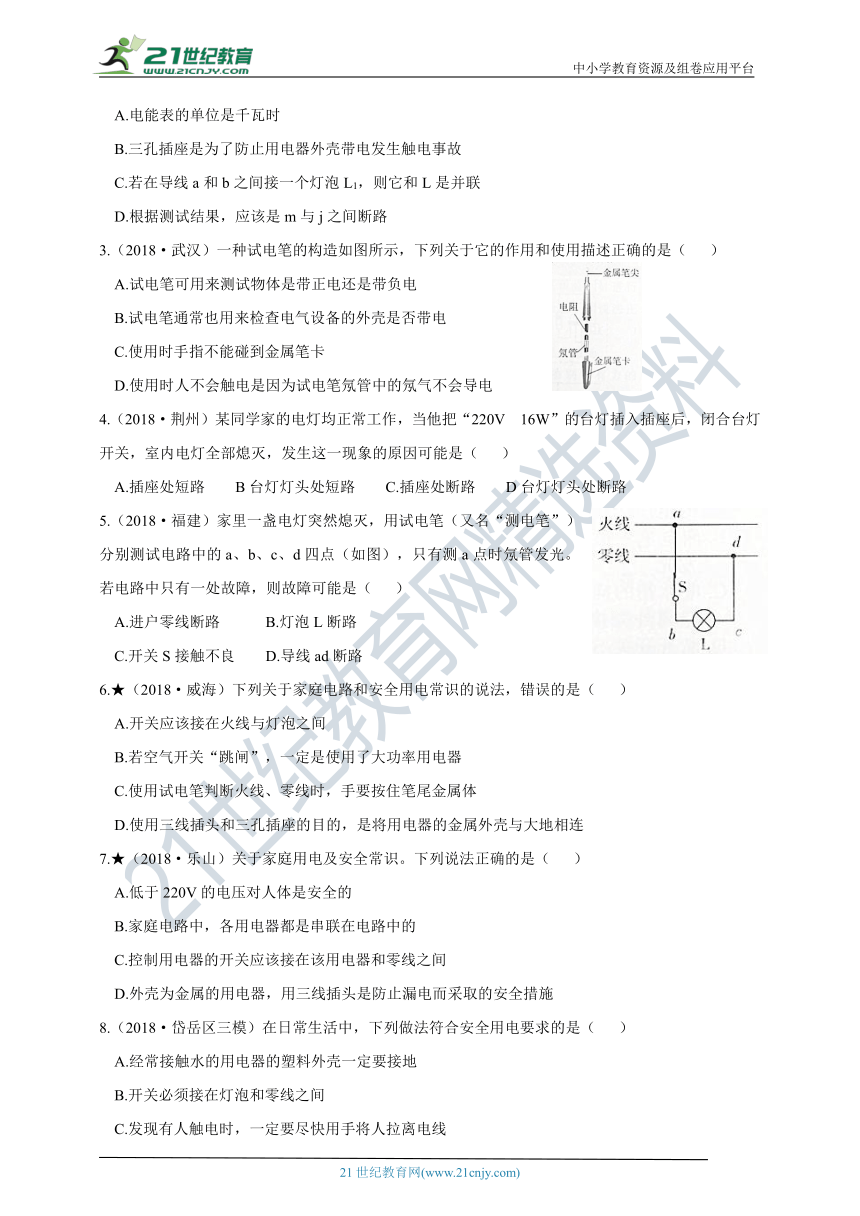

A.电能表的单位是千瓦时
B.三孔插座是为了防止用电器外壳带电发生触电事故
C.若在导线a和b之间接一个灯泡L1，则它和L是并联
D.根据测试结果，应该是m与j之间断路
3.（2018·武汉）一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
4.（2018·荆州）某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）
A.插座处短路 B台灯灯头处短路 C.插座处断路 D台灯灯头处断路
5.（2018·福建）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（ ）
A.进户零线断路 B.灯泡L断路
C.开关S接触不良 D.导线ad断路
6.★（2018·威海）下列关于家庭电路和安全用电常识的说法，错误的是（ ）
A.开关应该接在火线与灯泡之间
B.若空气开关“跳闸”，一定是使用了大功率用电器
C.使用试电笔判断火线、零线时，手要按住笔尾金属体
D.使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
7.★（2018·乐山）关于家庭用电及安全常识。下列说法正确的是（ ）
A.低于220V的电压对人体是安全的
B.家庭电路中，各用电器都是串联在电路中的
C.控制用电器的开关应该接在该用电器和零线之间
D.外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施
8.（2018·岱岳区三模）在日常生活中，下列做法符合安全用电要求的是（ ）
A.经常接触水的用电器的塑料外壳一定要接地
B.开关必须接在灯泡和零线之间
C.发现有人触电时，一定要尽快用手将人拉离电线
D.使用试电笔时，手不能接触笔尾的金属体
9.★（2018·东营）以下事例中，符合安全用电原则的是（ ）
A.使用测电笔时，手不接触笔尾的金属体
B.家庭电路中的保险丝熔断，用铜丝或铁丝代替
C.安装电路时，开关接在用电器和零线之间
D.保险装置、家用电器等达到使用寿命应及时更换
10.（2018·枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）
（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。
A.（1）和（2） B.（2）和（3） C.（1）和（3） D.（2）和（4）
11.（2018·青岛）家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸。产生跳闸的原因可能是___________或_________________________。
12.（2018·西宁）“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了防止触电，必把用电器的开关装在______线上；当发现家用电器或电线失火时，必须先______
电源，然后再救火。
13.（2018·哈尔滨）小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与________相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是____________________，之后，小明成功地排除了故障。
14.（2018·益阳）我国家庭电路的电压是_____V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的_______（选填“前面”“后面”或“前后都可以”）
15.（2018·十堰）在家庭电路中，各用电器之间是______（选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部____________，也可能是家里电路中用电器总功率___________________。
16.（2018·思施州）如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
17.（2018·聊城）如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（ ）
A.插排上的插孔与指示灯是串联关系 B.“跳闸”的原因一定是电路发生了断路
C.“跳闸”的原因一定是电路发生了短路 D.“跳闸”的原因可能是电路总功率过大
18.如图是一个电热器电路，电热丝、指示灯、开关组成串联电路，接在电源上，已知该电路有一个元件断路，一个元件短路，但不知道是哪个有故障，今用一个校验电灯分别接在各处得到下表所示的结果，根据表格内容可判断（ ）
校验次数
1
2
3
4
5
6
校验电灯
接入点
af
ab
cd
ef
ad
cf
发光情况
正常
发光
不发
光
亮度
较暗
不发
光
亮度
较暗
正常
发光
A.指示灯断路，开关短路 B.指示灯断路，电热丝短路
C，电热丝断路，开关短路 D.开关断路，指示灯短路
19.（2018·绵阳）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙则（ ）
A.甲、乙都会触电 B.甲、丙都会触电 C.乙、丁都会触电 D.丙、丁都会触电
20.（2018·天津）在使用图所示的插线板时发现:只有在开关闭合时，开关指示灯才能发光，插孔才可以提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（ ）
21.★（2018·宁波）如图是正常家庭电路的一部分。下列说法正确的是（ ）
A.导线B与大地之间的电压为220V
B.测电笔先后插入插座的左右插孔，氖管都发光
C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D.断开开关S后，站在地上的人接触a点或b点一定不会触电
参考答案及解析
［考点知识清单］
考点一 家庭电路的组成
1.220 0 电能 大 大 并 串 零 火 地
2.火 笔尾
考点二 家庭电路中电流过大的原因
过载（用电器总功率过大） 短路 熔断 铅锑 低 大
考点三 安全用电
火 切断电源 接触 靠近
［重点难点突破］
【例1】如图所示
跟踪训练1 如图所示
【例2】C
跟踪训练2 D
【例3】 A
跟踪训练3 D
［中考专题回放］
1.B 提示:两孔插廃的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误。
2.D 提示:当开关部闭合时，灯L不亮，说明电路中可能有断路故障；用试电笔测试插座的左、右孔，氮管都发光，说明m、j都与火线相连所以故障是m之前（m左侧）的零线断路，故D错。
3.B 提示:试电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故A错误；试电笔通常也用来检查电气设备的外壳是否带电，故B正确；用试电笔时，必须用手接触到笔昆的金属卡，故C错误:在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻几千欧大得多），在使用试电笔测火线时，试电笔的高值电阻和人申联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氯管发光，人不会发生触电事故，不是因为试电笔氯管中的氮气不会导电，故D错误。
4.B 提示:由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知是台灯灯头处短路了。
5.C 提示:用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a与火线是接通的，b、c、d与火线间断开，故故障是开关处断路，即开关接触不良，故C正确。
6.B 提示:家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故B错误。
7.D 8.A
9.D 提示:使用测电笔时，手必须接触笔尾的金属体，这样才能使人体、测电笔中的氖管和大地组成闭合回路，A项错误:家庭电路中的保除丝熔断，用铜丝或铁丝代替，则由于铜丝或铁丝的熔点较高，因此当家庭电路中电流过大时，产生的热量不足以使铜丝或铁丝熔断不能切断电路，起不到保护作用，B项错误；安装电路时，开关应接在用电器和火线之间，这样断开电路时，用电器不会与火线相连，人接用电器也不会触电，C项错误；保险装置、家用电器等达到使用寿命应及时更换，符合安全用电原则，D项正确。
10.A 提示:家庭电路中空气开关跳闸的原因是电路中电流过大，原因有二，一是火线与零线短路，二是用电器总功率过大。如插头中的两个线头相碰，会造成火线与零线直接相连，发生短路，增加大功率的用电器，这都会引起电路中的电流过大。而开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大；户外线绝缘皮损坏，也不会使电流中的电流过大。综合以上分析，A项正确。
11.短路 用电器的总功率过大
12.火 切断
13.大地 台灯所在的支路开路
14.220 后面
5.并联 短路 过大
16.如图所示
17.D 提示:插排上的指示灯已经损坏，闭合开关后插孔上连接的用电器仍然可以正常工作，说明插座与指示灯互不影响，因此它们之间是并联的，故A项错误；若电路发生断路，电路中没有电流，不会发生“跳”现象，故B项错误；发生“跳”現象是因为电路中电流过大造成的，可能是电路发生了短路，也可能是电路总功率过大，故C项错误，D项正确。
18.D 提示:如果指示灯断路，开关短路，将校验电灯接在cd之间时灯泡处于断路状态，不会发光，A选项不正确；如果指示灯断路，电热矩路，将校验电灯接在cd直接时，灯泡处于断路状态，不会发光，B送项不正确；如果电热丝断路，开关短路，将校验电灯接在cd连接时，灯泡处于断路状态，不会发光C选项不正确；如果开关断指示灯短路，将灯泡接在上面的任何两点，发光情况都与题目所y列一致，D选项正确。
19.D 提示:甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，因此零线与典之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触综上所述，甲、乙都不会触电，丙、丁都会触电。
20.A 提示:插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确。
21.C 提示:由图知，开关接在导线A上，所以A是火线，B是零线火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故B错误；三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确；由图可知，开关S断开时，虽然灯泡不发光但火线没有被切断，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
