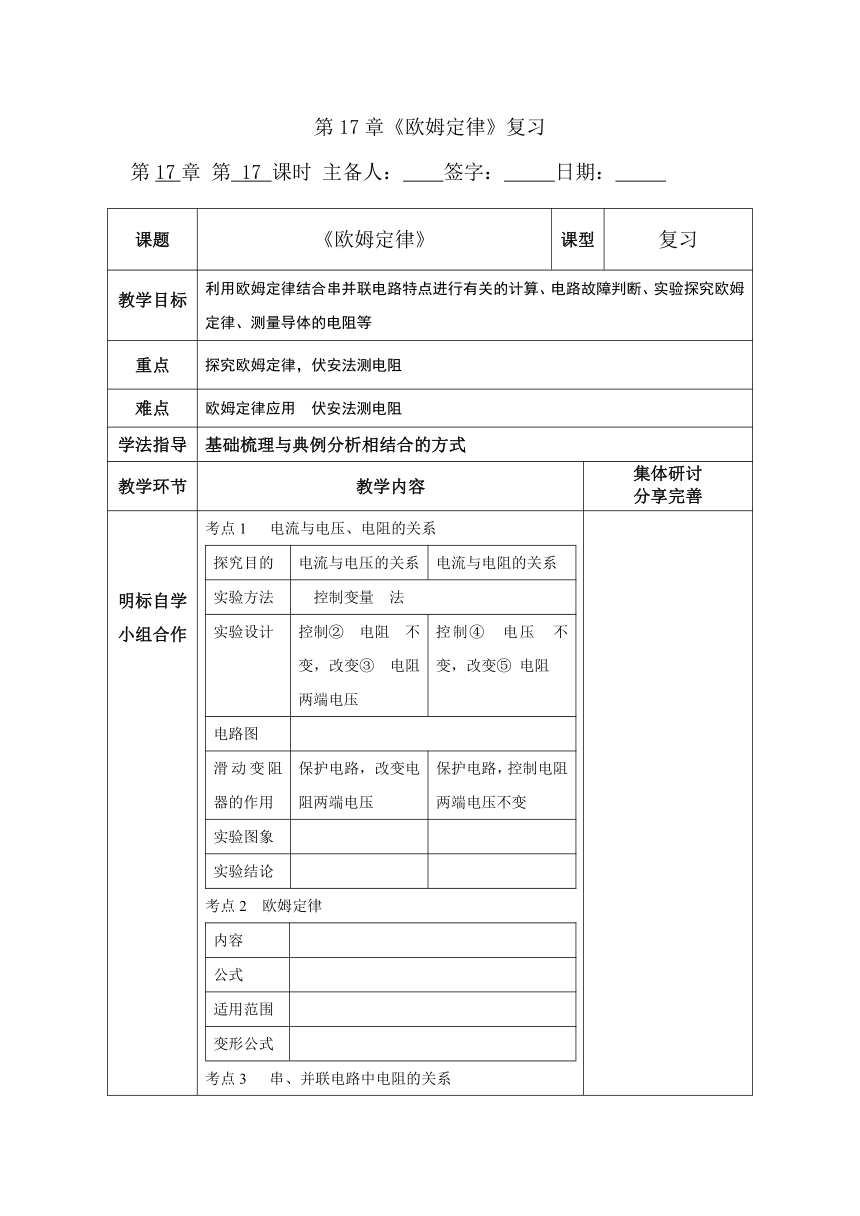

第17章《欧姆定律》复习
第17章 第 17 课时 主备人: 签字: 日期:
课题 《欧姆定律》 课型 复习
教学目标 利用欧姆定律结合串并联电路特点进行有关的计算、电路故障判断、实验探究欧姆定律、测量导体的电阻等
重点 探究欧姆定律,伏安法测电阻
难点 欧姆定律应用 伏安法测电阻
学法指导 基础梳理与典例分析相结合的方式
教学环节 教学内容 集体研讨 分享完善
明标自学 小组合作 交流展示 归纳提升 达标检测 反馈讲评 考点1 电流与电压、电阻的关系 探究目的电流与电压的关系电流与电阻的关系实验方法 控制变量 法实验设计控制② 电阻 不变,改变③ 电阻两端电压 控制④ 电压 不变,改变⑤ 电阻 电路图滑动变阻器的作用保护电路,改变电阻两端电压保护电路,控制电阻两端电压不变实验图象实验结论
考点2 欧姆定律 内容公式适用范围变形公式

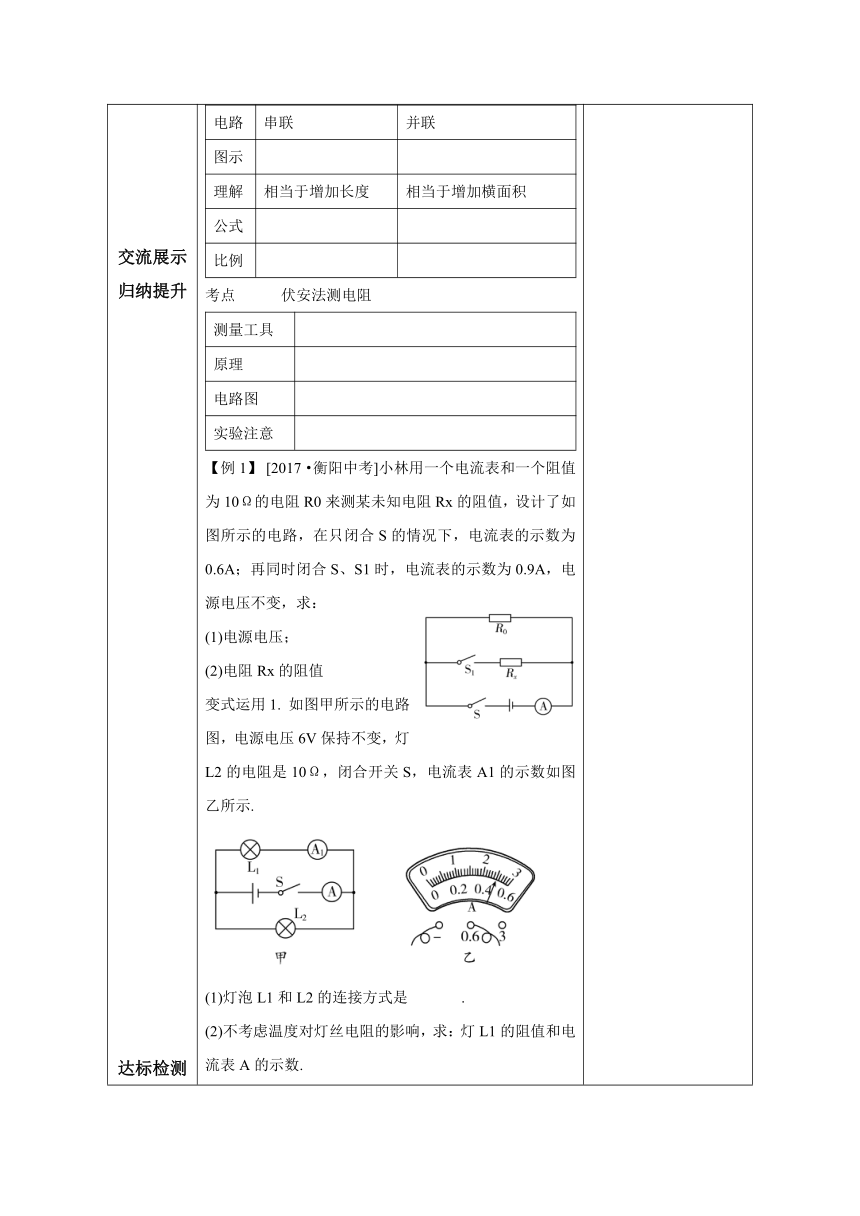

考点3 串、并联电路中电阻的关系 电路串联并联图示理解相当于增加长度相当于增加横面积公式比例
考点 伏安法测电阻 测量工具原理电路图实验注意
【例1】 [2017·衡阳中考]小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值,设计了如图所示的电路,在只闭合S的情况下,电流表的示数为0.6A;再同时闭合S、S1时,电流表的示数为0.9A,电源电压不变,求: (1)电源电压; (2)电阻Rx的阻值 变式运用1. 如图甲所示的电路图,电源电压6V保持不变,灯L2的电阻是10Ω,闭合开关S,电流表A1的示数如图乙所示. (1)灯泡L1和L2的连接方式是 . (2)不考虑温度对灯丝电阻的影响,求:灯L1的阻值和电流表A的示数. 【例2】 [2017·烟台中考]在如图所示电路中,电源电压不变,当滑动变阻器的滑片P向右移动的过程中,下列说法正确的是( C ) A.电流表的示数变小 B.电压表的示数变小 C.电流表的示数不变 D.电压表的示数变大 变式运用2.[2016·贺州中考]如图所示的电路,电源电压保持不变,开关S由断开到闭合,则 ( ) A.电压表的示数变大,电流表的示数变小 B.电压表的示数变小,电流表的示数变大 C.电压表和电流表的示数都变大 D.电压表和电流表的示数都变小 【例3】 [2016·聊城中考](多选)如图甲所示电路,电源电压保持不变.闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,R1、R2的I-U关系图象如图乙所示.则下列判断正确的是( BC ) A. 图线A是电阻R1的I-U关系图象 B. 电源电压为18VC. R1的阻值是20Ω D. 滑动变阻器R2的最大阻值为30Ω 【例4】 [2015·黔西南中考]如图所示,电源电压保持不变,只闭合开关S时,电流表的示数为0.2A,若再闭合开关S1,发现电流表的示数为0.5A,此时通过R1的电流为I1,通过R2的电流为I2,则( D ) A.I1: I2=2 : 5 B.I1 : I2=3 : 5 C.R1: R2=3 : 2 D.R1: R2=2 : 3 变式运用4如图所示的电路中,电源电压保持不变,R1=2R2,闭合S、S1,断开S2时,电压表示数为5V,闭合S、S2,断开S1时,电压表示数为7V,则R : R2为( ) A. 3 : 2 B. 2 : 3 C. 7 : 5 D. 5 : 7 1.[2013·泰安中考]甲、乙两个电阻的U-I图线如图所示,若把两个电阻串联接在同一电路中,下列说法正确的是( ) A.甲的电阻值小于乙的电阻值 B.通过甲、乙两个电阻的电流之比是2∶1 C.甲、乙两个电阻两端电压之比是2∶1 D.甲、乙两个电阻的电功率之比是1∶4
板书 设计
教后记
