九年级第二轮复习杠杆滑轮填空题专题

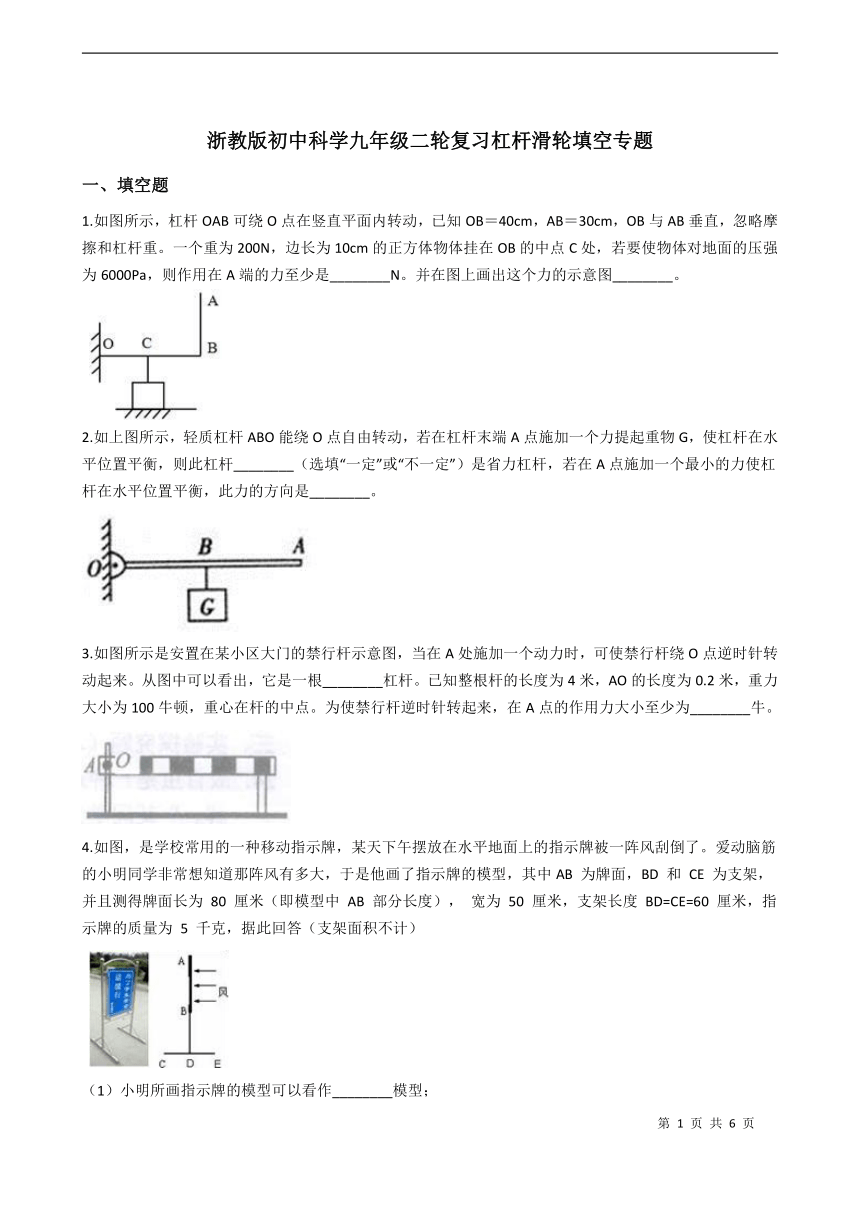

浙教版初中科学九年级二轮复习杠杆滑轮填空专题
一、填空题
1.如图所示，杠杆OAB可绕O点在竖直平面内转动，已知OB＝40cm，AB＝30cm，OB与AB垂直，忽略摩擦和杠杆重。一个重为200N，边长为10cm的正方体物体挂在OB的中点C处，若要使物体对地面的压强为6000Pa，则作用在A端的力至少是________N。并在图上画出这个力的示意图________。

2.如上图所示，轻质杠杆ABO能绕O点自由转动，若在杠杆末端A点施加一个力提起重物G，使杠杆在水平位置平衡，则此杠杆________（选填“一定”或“不一定”）是省力杠杆，若在A点施加一个最小的力使杠杆在水平位置平衡，此力的方向是________。
3.如图所示是安置在某小区大门的禁行杆示意图，当在A处施加一个动力时，可使禁行杆绕O点逆时针转动起来。从图中可以看出，它是一根________杠杆。已知整根杆的长度为4米，AO的长度为0.2米，重力大小为100牛顿，重心在杆的中点。为使禁行杆逆时针转起来，在A点的作用力大小至少为________牛。
4.如图，是学校常用的一种移动指示牌，某天下午摆放在水平地面上的指示牌被一阵风刮倒了。爱动脑筋的小明同学非常想知道那阵风有多大，于是他画了指示牌的模型，其中AB 为牌面，BD 和 CE 为支架，并且测得牌面长为 80 厘米（即模型中 AB 部分长度）， 宽为 50 厘米，支架长度 BD=CE=60 厘米，指示牌的质量为 5 千克，据此回答（支架面积不计）

（1）小明所画指示牌的模型可以看作________模型；
（2）假设此时指示牌的重心恰好在D 点，根据图示风向可计算出刚好把D 端吹离地面瞬间的风力大小为________牛，此时的支点为________点。

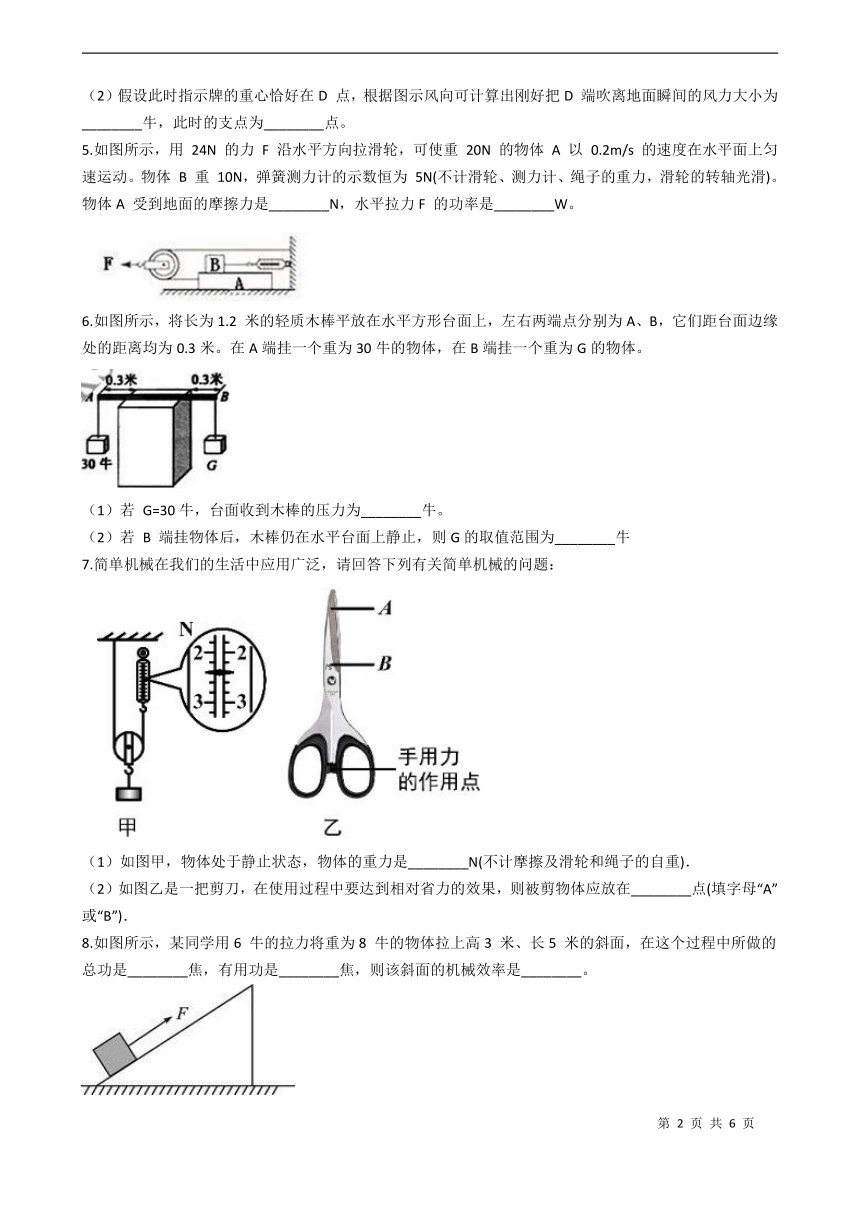

5.如图所示，用 24N 的力 F 沿水平方向拉滑轮，可使重 20N 的物体 A 以 0.2m/s 的速度在水平面上匀速运动。物体 B 重 10N，弹簧测力计的示数恒为 5N(不计滑轮、测力计、绳子的重力，滑轮的转轴光滑)。物体A 受到地面的摩擦力是________N，水平拉力F 的功率是________W。

6.如图所示，将长为1.2 米的轻质木棒平放在水平方形台面上，左右两端点分别为A、B，它们距台面边缘处的距离均为0.3米。在A端挂一个重为30牛的物体，在B端挂一个重为G的物体。
（1）若 G=30牛，台面收到木棒的压力为________牛。
（2）若 B 端挂物体后，木棒仍在水平台面上静止，则G的取值范围为________牛
7.简单机械在我们的生活中应用广泛，请回答下列有关简单机械的问题：
（1）如图甲，物体处于静止状态，物体的重力是________N(不计摩擦及滑轮和绳子的自重)．
（2）如图乙是一把剪刀，在使用过程中要达到相对省力的效果，则被剪物体应放在________点(填字母“A”或“B”)．
8.如图所示，某同学用6 牛的拉力将重为8 牛的物体拉上高3 米、长5 米的斜面，在这个过程中所做的总功是________焦，有用功是________焦，则该斜面的机械效率是________。

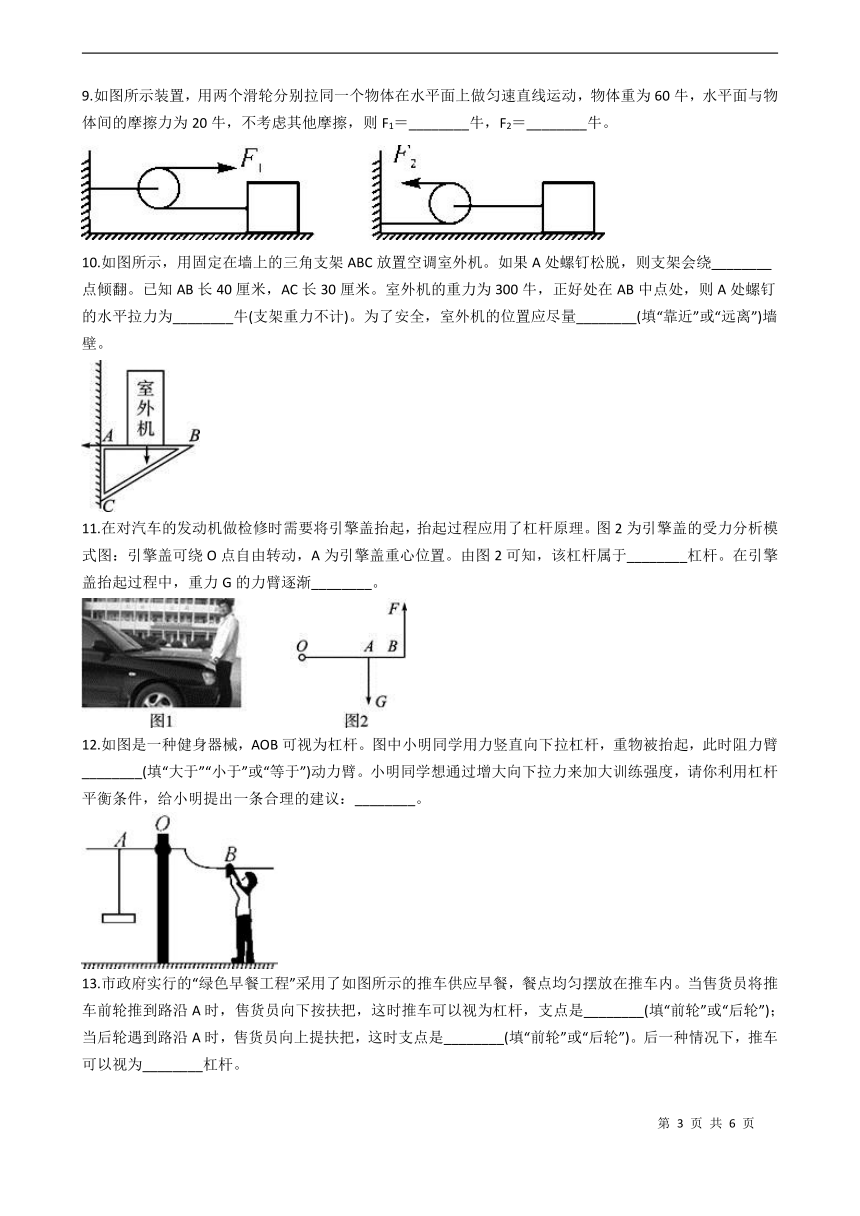

9.如图所示装置，用两个滑轮分别拉同一个物体在水平面上做匀速直线运动，物体重为60牛，水平面与物体间的摩擦力为20牛，不考虑其他摩擦，则F1＝________牛，F2＝________牛。
10.如图所示，用固定在墙上的三角支架ABC放置空调室外机。如果A处螺钉松脱，则支架会绕________点倾翻。已知AB长40厘米，AC长30厘米。室外机的重力为300牛，正好处在AB中点处，则A处螺钉的水平拉力为________牛(支架重力不计)。为了安全，室外机的位置应尽量________(填“靠近”或“远离”)墙壁。
11.在对汽车的发动机做检修时需要将引擎盖抬起，抬起过程应用了杠杆原理。图2为引擎盖的受力分析模式图：引擎盖可绕O点自由转动，A为引擎盖重心位置。由图2可知，该杠杆属于________杠杆。在引擎盖抬起过程中，重力G的力臂逐渐________。
12.如图是一种健身器械，AOB可视为杠杆。图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂________(填“大于”“小于”或“等于”)动力臂。小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：________。
13.市政府实行的“绿色早餐工程”采用了如图所示的推车供应早餐，餐点均匀摆放在推车内。当售货员将推车前轮推到路沿A时，售货员向下按扶把，这时推车可以视为杠杆，支点是________(填“前轮”或“后轮”)；当后轮遇到路沿A时，售货员向上提扶把，这时支点是________(填“前轮”或“后轮”)。后一种情况下，推车可以视为________杠杆。
14.把一长为2米的均质平板的中点支在水平面上一个不高的支点上，在平板上站有两个小孩（如图），已知m甲=30千克，位于板的中点，m乙=20千克，位于板的左端，现两小孩以0.1米/秒的速度沿板同时向右慢慢移动，经________秒平板开始转动。
15.用如图所示的机械拉着400N的物体在水平地面上匀速运动，物体受到的摩擦力为100N，绳子末端的水平拉力为50N，则滑轮组的机械效率为________。若物体运动的速度为0.2m/s，则10s内拉力做功________J。
16.如图是农村曾用的舂米工具的结构示意图。杆AB可绕O点转动，杆右端均匀柱形物体的长度与杆右侧的OB相等，杆AB的重力不计，柱形物体较重。
（1）若作用在A点的动力F方向始终竖直向下，则杆从水平位置缓慢转动10°角的过程中，动力F大小的变化是________。
（2）若作用在A点的动力F方向始终与杆垂直，则杆从水平位置缓慢转动45°角的过程中，动力F大小的变化是________?。
17.如图所示，一轻质杠杆支在支架上，OA＝20cm，G1为边长是5 cm的正方体，G2重为20N。当OC＝10 cm时，绳子的拉力为________N，此时G1对地面的压强为2×104Pa。现用一水平拉力，使G2以________cm/s的速度向右匀速运动，经过12.5s后，可使G1对地面的压力恰好为0。
18.?如图所示，用一个长为1.2m的斜面将重为45N的物体沿斜面匀速拉到0.4m的高台上，斜面的机械效率为60%，则把重物拉上高台对做的有用功是?________J；物体与斜面间的摩擦力是?________N．
19.?登山是人们喜爱的一种健身方式，露水常使山道变得湿滑，露是空气中的水蒸气?________（填物态变化名称）成水形成的，因此登山时应选择一双鞋底比较?________（选填“光滑”或“粗糙”）的登山鞋，以防止滑倒．登山时为避免后仰，上身应稍向前倾，同时背囊中较重的物品最好放在图示中的?________（选填“A”或“B”）位置处．?

答案解析部分
一、填空题
1.【答案】 56；
?
2.【答案】 不一定；竖直向上(垂直于杠杆向上)
3.【答案】 费力；900
4.【答案】 （1）杠杆（2）15；C ?
5.【答案】 7；2.4
6.【答案】 （1）60（2）10N≤G≤90N
7.【答案】 （1）4.8（2）B
8.【答案】 30；24；80%
9.【答案】 20；10
10.【答案】 C；200；靠近
11.【答案】 省力；变短
12.【答案】 小于；增大物重
13.【答案】 后轮；前轮；省力
14.【答案】4
15.【答案】66.67%；300
16.【答案】（1）增大（2）先增大后减小
17.【答案】10；4
18.【答案】18；10
19.【答案】液化；粗糙；A
