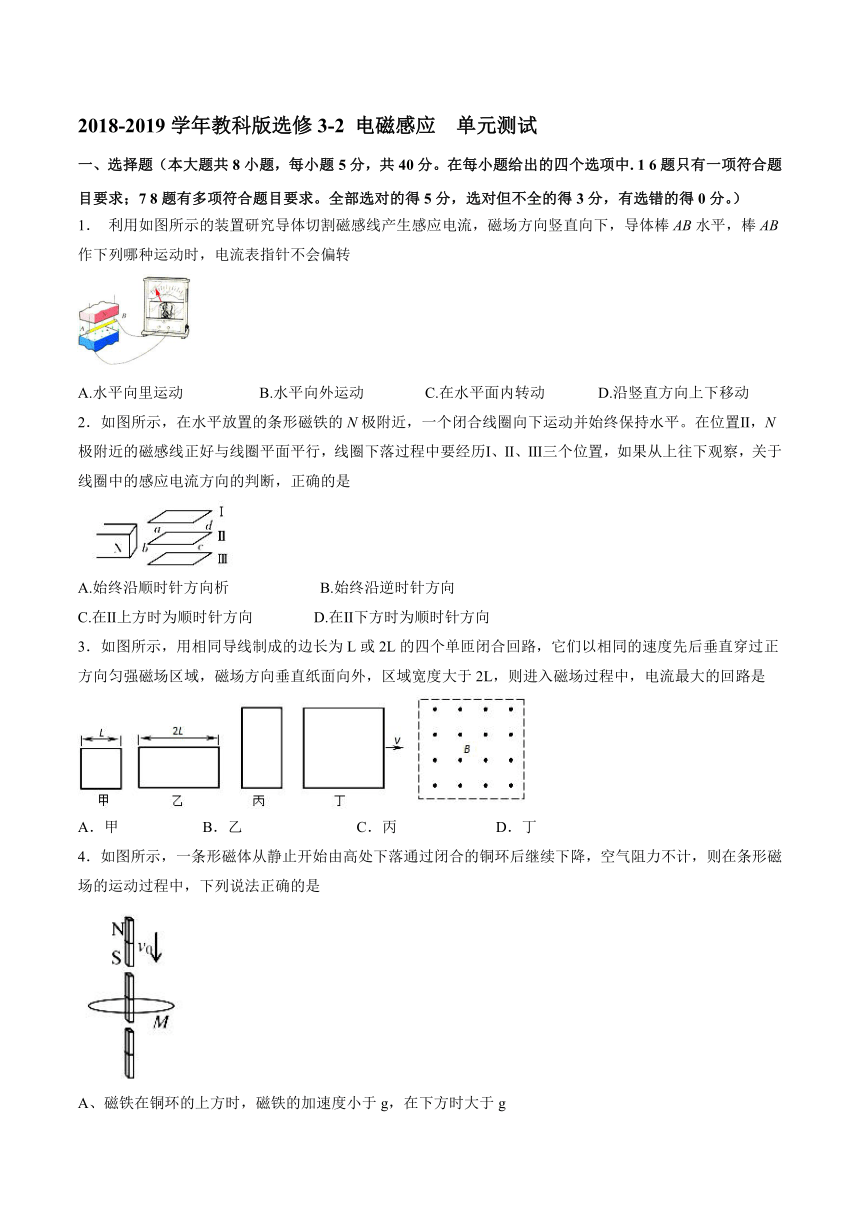

2018-2019学年教科版选修3-2 电磁感应 单元测试
一、选择题（本大题共8小题，每小题5分，共40分。在每小题给出的四个选项中. 1 6题只有一项符合题目要求；7 8题有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。）
1． 利用如图所示的装置研究导体切割磁感线产生感应电流，磁场方向竖直向下，导体棒AB水平，棒AB作下列哪种运动时，电流表指针不会偏转
A.水平向里运动 B.水平向外运动 C.在水平面内转动 D.沿竖直方向上下移动
2．如图所示，在水平放置的条形磁铁的N极附近，一个闭合线圈向下运动并始终保持水平。在位置Ⅱ，N极附近的磁感线正好与线圈平面平行，线圈下落过程中要经历Ⅰ、Ⅱ、Ⅲ三个位置，如果从上往下观察，关于线圈中的感应电流方向的判断，正确的是
A.始终沿顺时针方向析 B.始终沿逆时针方向
C.在Ⅱ上方时为顺时针方向 D.在Ⅱ下方时为顺时针方向
3．如图所示，用相同导线制成的边长为L或2L的四个单匝闭合回路，它们以相同的速度先后垂直穿过正方向匀强磁场区域，磁场方向垂直纸面向外，区域宽度大于2L，则进入磁场过程中，电流最大的回路是
A．甲 B．乙 C．丙 D．丁
4．如图所示，一条形磁体从静止开始由高处下落通过闭合的铜环后继续下降，空气阻力不计，则在条形磁场的运动过程中，下列说法正确的是
A、磁铁在铜环的上方时，磁铁的加速度小于g，在下方时大于g

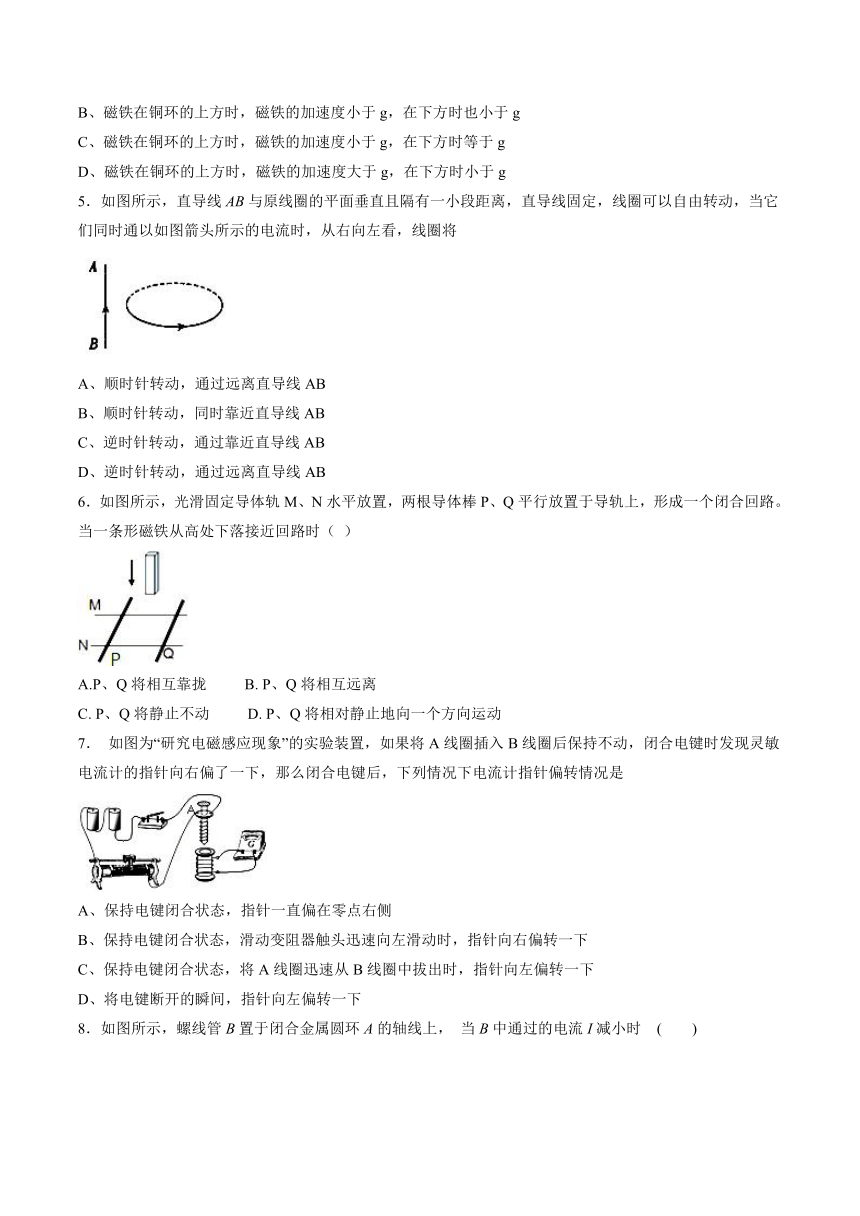

B、磁铁在铜环的上方时，磁铁的加速度小于g，在下方时也小于g
C、磁铁在铜环的上方时，磁铁的加速度小于g，在下方时等于g
D、磁铁在铜环的上方时，磁铁的加速度大于g，在下方时小于g
5．如图所示，直导线AB与原线圈的平面垂直且隔有一小段距离，直导线固定，线圈可以自由转动，当它们同时通以如图箭头所示的电流时，从右向左看，线圈将
A、顺时针转动，通过远离直导线AB
B、顺时针转动，同时靠近直导线AB
C、逆时针转动，通过靠近直导线AB
D、逆时针转动，通过远离直导线AB
6．如图所示，光滑固定导体轨M、N水平放置，两根导体棒P、Q平行放置于导轨上，形成一个闭合回路。当一条形磁铁从高处下落接近回路时（ ）
A.P、Q将相互靠拢 B. P、Q将相互远离
C. P、Q将静止不动 D. P、Q将相对静止地向一个方向运动
7． 如图为“研究电磁感应现象”的实验装置，如果将A线圈插入B线圈后保持不动，闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，下列情况下电流计指针偏转情况是
A、保持电键闭合状态，指针一直偏在零点右侧
B、保持电键闭合状态，滑动变阻器触头迅速向左滑动时，指针向右偏转一下
C、保持电键闭合状态，将A线圈迅速从B线圈中拔出时，指针向左偏转一下
D、将电键断开的瞬间，指针向左偏转一下
8．如图所示，螺线管B置于闭合金属圆环A的轴线上， 当B中通过的电流I减小时 ( )
A．环A有收缩的趋势 B．环A有扩张的趋势
C．螺线管B有缩短的趋势 D．螺线管B有伸长的趋势
二、非选择题（本大题共2小题，每题10分，共20分）
9．在研究电磁感应现象的实验中，所用器材如图所示：电流表，直流电源，带铁芯的线圈A，线圈B，开关，滑动变阻器（用来控制电流以改变磁场强弱）。
（1）按实验的要求在实物图上连线（图中已连好一根导线）
（2）若连接滑动变阻器的两根导线接在接线柱C和D上，而在开关刚刚闭合时电流表指针右偏，则开关闭合后滑动变阻器的滑动触头向接线柱C移动时，电流表指针将 （填“左偏”、“右偏”、“不偏”）
10．在“研究电磁感应现象”的实验中，首先按图 (a)接线，以查明电流表指针的偏转方向与电流方向之间的关系．当闭合S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央．然后按图(b)所示将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路．
(1)S闭合后，将螺线管A(原线圈)插入螺线管B(副线圈)的过程中，电流表的指针将 偏转．
(2)线圈A放在B中不动时，指针将 偏转．
(3)线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将 偏转．(选填“向左”、“向右”或“不”)
参考答案
1、D；2、B；3、C；4、B；5、B；6、A；7、CD；8、AD；
9、【答案】（1）如图所示（2）左端
10、【答案】（1）向右；（2）不?；（3）向右
