【百日冲刺】2019中考物理专练20-电功率

中小学教育资源及组卷应用平台

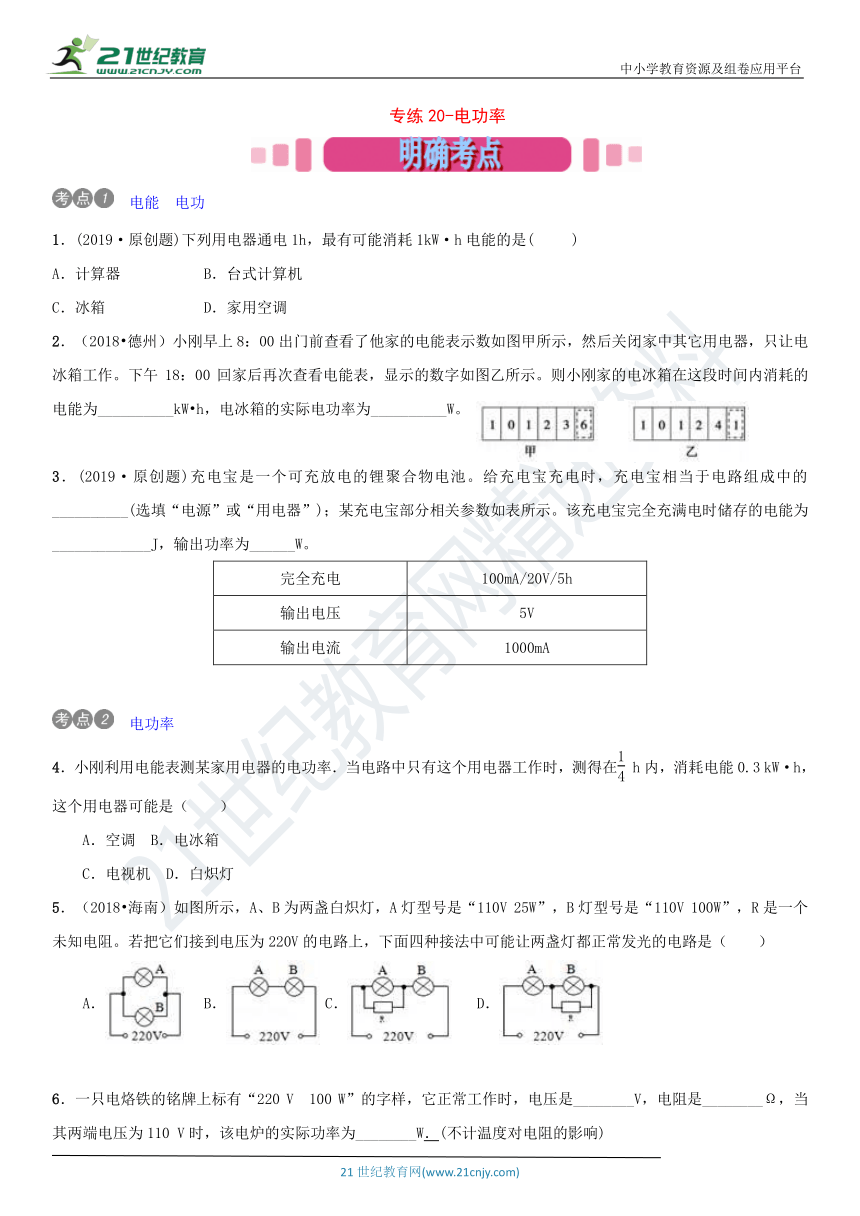

专练20-电功率

　电能　电功
1．(2019·原创题)下列用电器通电1h，最有可能消耗1kW·h电能的是( )
A．计算器 B．台式计算机
C．冰箱 D．家用空调
2．（2018?德州）小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其它用电器，只让电冰箱工作。下午18：00回家后再次查看电能表，显示的数字如图乙所示。则小刚家的电冰箱在这段时间内消耗的电能为__________kW?h，电冰箱的实际电功率为__________W。

3．(2019·原创题)充电宝是一个可充放电的锂聚合物电池。给充电宝充电时，充电宝相当于电路组成中的__________(选填“电源”或“用电器”)；某充电宝部分相关参数如表所示。该充电宝完全充满电时储存的电能为_____________J，输出功率为______W。
完全充电 100mA/20V/5h
输出电压 5V
输出电流 1000mA

　电功率
4．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在 h内，消耗电能0.3 kW·h，这个用电器可能是（　　）
A．空调 B．电冰箱
C．电视机 D．白炽灯
5．（2018?海南）如图所示，A、B为两盏白炽灯，A灯型号是“110V 25W”，B灯型号是“110V 100W”，R是一个未知电阻。若把它们接到电压为220V的电路上，下面四种接法中可能让两盏灯都正常发光的电路是（　　）
　　A． B． C． D．

6．一只电烙铁的铭牌上标有“220 V　100 W”的字样，它正常工作时，电压是________V，电阻是________Ω，当其两端电压为110 V时，该电炉的实际功率为________W．(不计温度对电阻的影响)

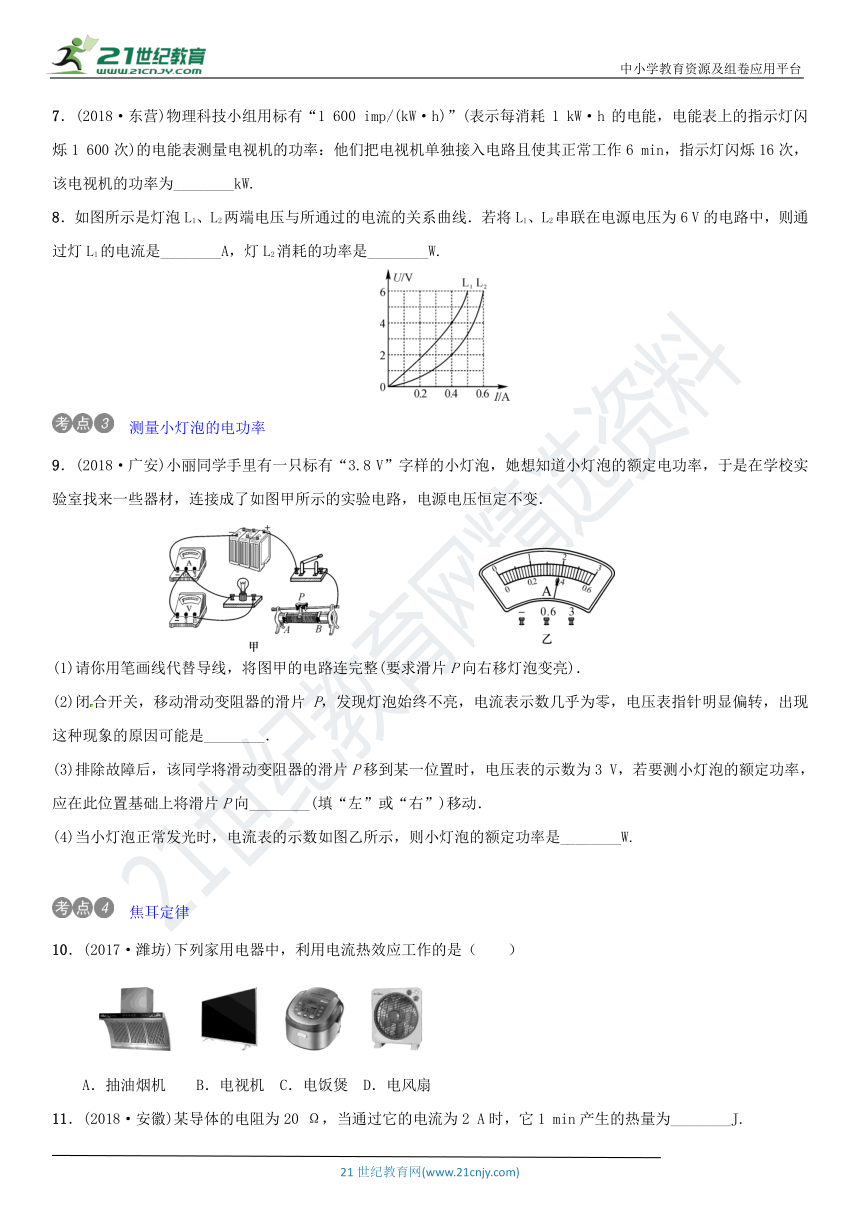

7．(2018·东营)物理科技小组用标有“1 600 imp/(kW·h)”(表示每消耗1 kW·h的电能，电能表上的指示灯闪烁1 600次)的电能表测量电视机的功率：他们把电视机单独接入电路且使其正常工作6 min，指示灯闪烁16次，该电视机的功率为________kW.
8．如图所示是灯泡L1、L2两端电压与所通过的电流的关系曲线．若将L1、L2串联在电源电压为6 V的电路中，则通过灯L1的电流是________A，灯L2消耗的功率是________W.

　测量小灯泡的电功率
9．(2018·广安)小丽同学手里有一只标有“3.8 V”字样的小灯泡，她想知道小灯泡的额定电功率，于是在学校实验室找来一些器材，连接成了如图甲所示的实验电路，电源电压恒定不变．




(1)请你用笔画线代替导线，将图甲的电路连完整(要求滑片P向右移灯泡变亮)．
(2)闭合开关，移动滑动变阻器的滑片P，发现灯泡始终不亮，电流表示数几乎为零，电压表指针明显偏转，出现这种现象的原因可能是________．
(3)排除故障后，该同学将滑动变阻器的滑片P移到某一位置时，电压表的示数为3 V，若要测小灯泡的额定功率，应在此位置基础上将滑片P向________(填“左”或“右”)移动．
(4)当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是________W.

　焦耳定律
10．(2017·潍坊)下列家用电器中，利用电流热效应工作的是（　　）



A．抽油烟机 　B．电视机 C．电饭煲 D．电风扇
11．(2018·安徽)某导体的电阻为20 Ω，当通过它的电流为2 A时，它1 min产生的热量为________J.
12．(2018·烟台)常温常压下，一台标有“220 V　2 000 W”的电热水壶正常工作时，将质量为1 kg、初温为20 ℃的水烧开，需要的时间是________[假设该热水壶产生的热量完全被水吸收，c水＝4.2×103 J/(kg·℃)]．


重难点1　额定功率和实际功率(小灯泡亮度问题)
　 (2018·黄石)将A、B两个灯泡，按图一、图二两种方式连接，已知RA＝4 Ω、RB＝6 Ω，电源电压相同，下面分析正确的是（　　）
A．图一中A灯比B灯亮
B．图二中A灯比B灯亮
C．图一中A灯比图二中A灯亮
D．图一中的总功率比图二中的总功率要大
【变式训练1】　如图电路中，开关闭合后，发现灯L1比L2亮，下列分析正确的是（　　）
A．通过L1的电流比通过L2的电流大
B．L1的电阻比L2的电阻大
C．L1两端电压比L2两端电压小
D．L1的实际功率比L2的实际功率小
【变式训练2】　如图所示，“220 V　15 W”的灯泡L1和“220 V　60 W”的灯泡L2，要使L1比L2亮，应闭合开关________；要使L2比L1亮，应闭合开关________．

重难点2　电功率的相关计算
类型1　常规纯电路图计算
　(2018·遂宁)如图所示电路，电源电压不变，滑动变阻器的规格为“20 Ω　2 A”，L1的规格为“10 V　5 W”，L2的规格为“15 V　15 W”，不考虑温度对灯丝电阻的影响．
(1)只闭合开关S，当滑动变阻器接入电路的阻值为4 Ω时，灯泡L1正常发光，则电源电压为________V.
(2)闭合开关S、S1、S2，滑动变阻器滑片置于中点，通电1 min整个电路产生的热量是________J.



例2图 变式训练3图

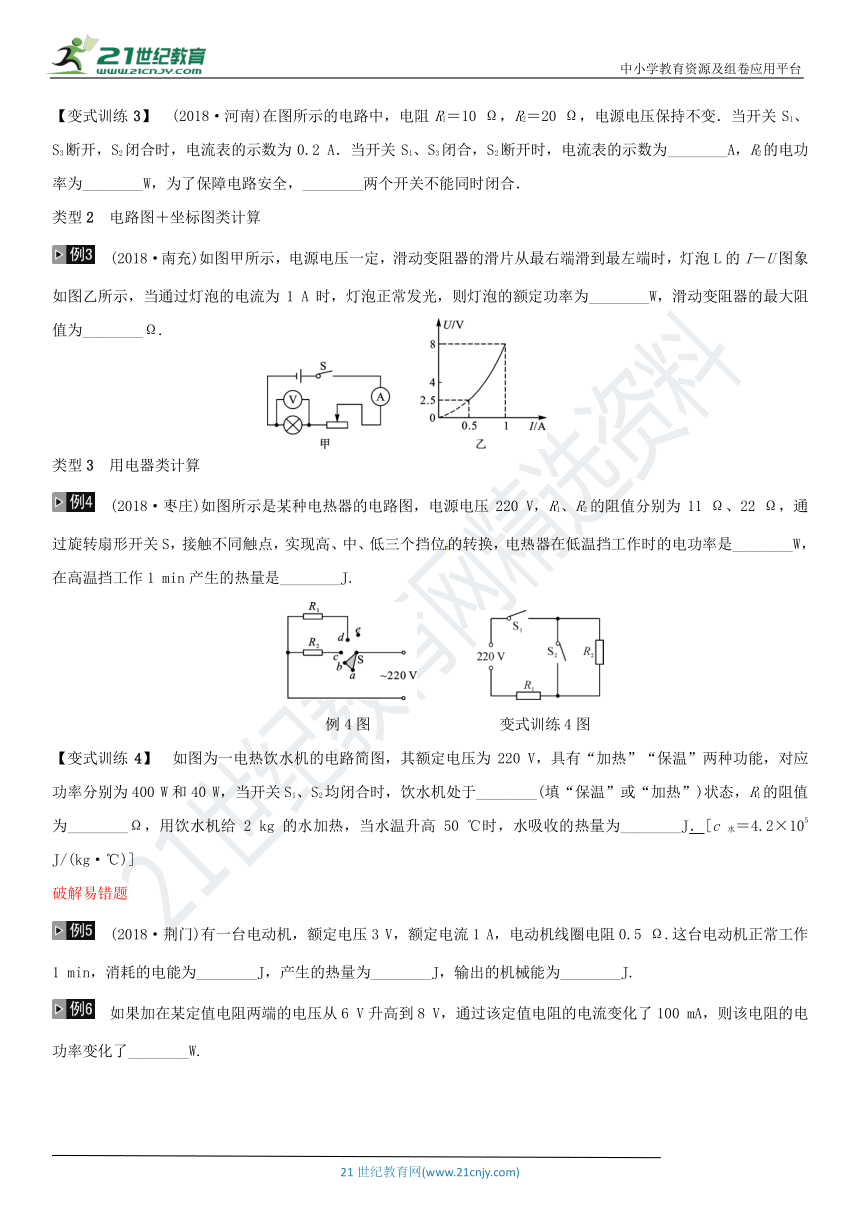

【变式训练3】　(2018·河南)在图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变．当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A．当开关S1、S3闭合，S2断开时，电流表的示数为________A，R2的电功率为________W，为了保障电路安全，________两个开关不能同时闭合．
类型2　电路图＋坐标图类计算
　(2018·南充)如图甲所示，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I－U图象如图乙所示，当通过灯泡的电流为1 A时，灯泡正常发光，则灯泡的额定功率为________W，滑动变阻器的最大阻值为________Ω.



类型3　用电器类计算
　(2018·枣庄)如图所示是某种电热器的电路图，电源电压220 V，R1、R2的阻值分别为11 Ω、22 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换，电热器在低温挡工作时的电功率是________W，在高温挡工作1 min产生的热量是________J.
　
例4图 变式训练4图
【变式训练4】　如图为一电热饮水机的电路简图，其额定电压为220 V，具有“加热”“保温”两种功能，对应功率分别为400 W和40 W，当开关S1、S2均闭合时，饮水机处于________(填“保温”或“加热”)状态，R1的阻值为________Ω，用饮水机给2 kg的水加热，当水温升高50 ℃时，水吸收的热量为________J．[c水＝4.2×105 J/(kg·℃)]
破解易错题
　(2018·荆门)有一台电动机，额定电压3 V，额定电流1 A，电动机线圈电阻0.5 Ω.这台电动机正常工作1 min，消耗的电能为________J，产生的热量为________J，输出的机械能为________J.
　如果加在某定值电阻两端的电压从6 V升高到8 V，通过该定值电阻的电流变化了100 mA，则该电阻的电功率变化了________W.

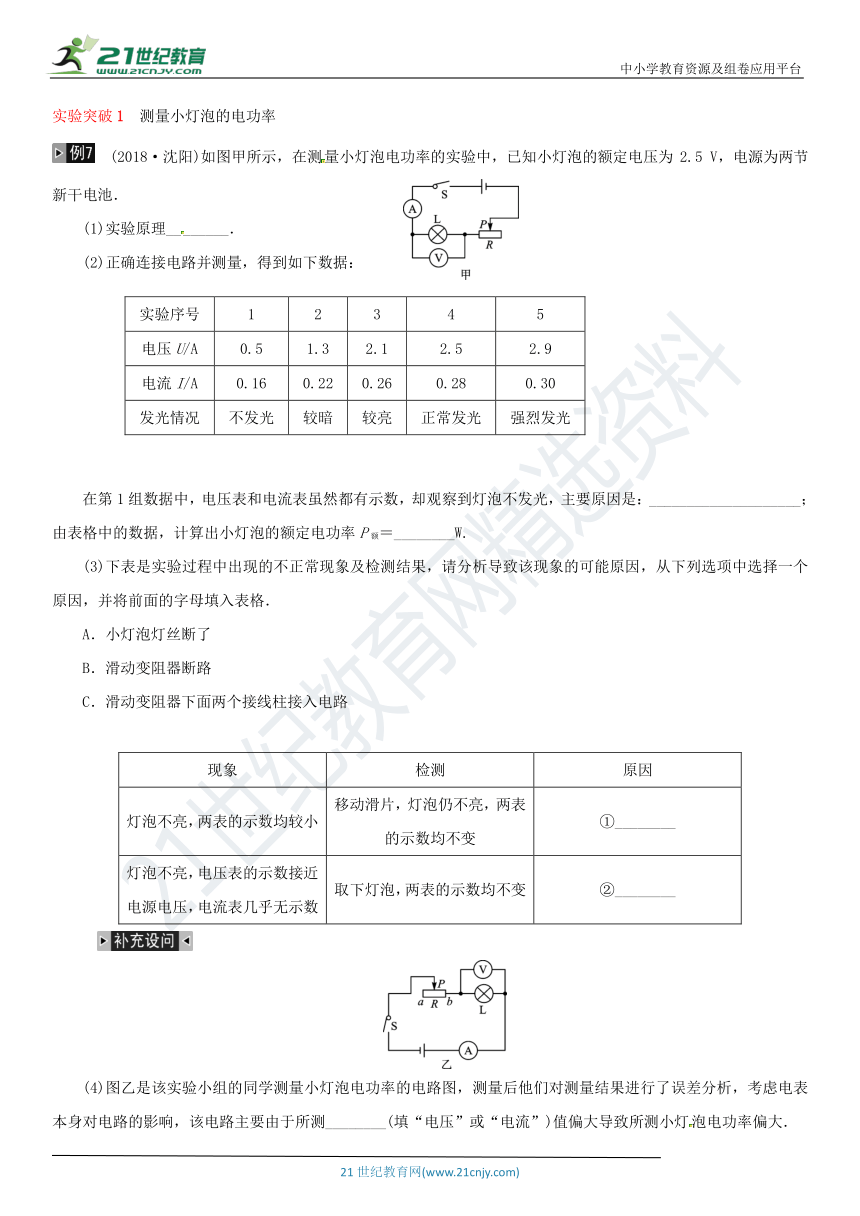

实验突破1　测量小灯泡的电功率
　(2018·沈阳)如图甲所示，在测量小灯泡电功率的实验中，已知小灯泡的额定电压为2.5 V，电源为两节新干电池．
(1)实验原理________．
(2)正确连接电路并测量，得到如下数据：
实验序号 1 2 3 4 5
电压U/A 0.5 1.3 2.1 2.5 2.9
电流I/A 0.16 0.22 0.26 0.28 0.30
发光情况 不发光 较暗 较亮 正常发光 强烈发光






在第1组数据中，电压表和电流表虽然都有示数，却观察到灯泡不发光，主要原因是：____________________；由表格中的数据，计算出小灯泡的额定电功率P额＝________W.
(3)下表是实验过程中出现的不正常现象及检测结果，请分析导致该现象的可能原因，从下列选项中选择一个原因，并将前面的字母填入表格．
A．小灯泡灯丝断了
B．滑动变阻器断路
C．滑动变阻器下面两个接线柱接入电路

现象 检测 原因
灯泡不亮，两表的示数均较小 移动滑片，灯泡仍不亮，两表的示数均不变 ①________
灯泡不亮，电压表的示数接近电源电压，电流表几乎无示数 取下灯泡，两表的示数均不变 ②________
　

(4)图乙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要由于所测________(填“电压”或“电流”)值偏大导致所测小灯泡电功率偏大．
(5)测量小灯泡的电功率时，另一小组的同学在接完最后一根导线后，小灯泡立即发出明亮的光，说明他们在操作过程中犯了两个错误，请分别指出来：①________；
②________________________________________________________．
(6)电路正确连接后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端的电压始终大于额定电压，原因可能是________________________________________．
(7)很多电学实验中用到滑动变阻器，并多次测量电压和电流值，但对测量数据的处理方式以及滑动变阻器的作用并不相同，下列说法正确的是________．
A．探究电流与电压的关系实验中多次测量是为了求平均值来减小误差，滑动变阻器的作用主要是保护电路
B．伏安法测电阻实验中多次测量是为了寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压
C．伏安法测电功率实验中多次测量是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压

实验突破2　探究电流通过导体时产生的热量的影响因素
　如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气．

(1)实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中________．
(2)甲装置可探究电流产生的热量与________的关系，通电一段时间后，________(填“左”或“右”)侧容器中U形管中液面的高度差大．
(3)乙装置中的电阻R3的作用主要是________________________________________________．
(4)如果乙装置中R3发生了断路，保证通电时间相同，与步骤(3)相比较，则左侧U形管中液面的高度差将________(填“变大”“变小”或“不变”)．
(5)利用甲装置还可以研究电压一定时，电流通过导体时产生的热量与电阻的关系．可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在________两个接线柱之间即可．

用Q＝I2Rt可以算电流通过任何用电器产生的热量，那么能用Q＝UIt计算电流通过任何用电器产生的热量吗？请用实例说明原因：________．

1．(2017·广西)常用于测量家用电器在一段时间内消耗多少电能的仪器是：( )
A.电流表 B.电压表 C.电能表 D.验电器
2．(2018·湘西)以下所列家用电器中，正常工作时，电能主要转化为机械能的是( )



3．（2018?宜昌）两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为( )
A．2：1
B．1：2
C．4：1
D．1：4

4．(2018·北京)有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 800 W，乙的额定功率为1 200 W．两个电热水壶都正常工作时，下列说法中正确的是( )
A．甲电热水壶两端的电压较高
B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等
D．相同时间内，两个电热水壶消耗的电能一样多
5．(2018·毕节)现有L1“6 V　3 W”和L2“6 V　9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变，下列说法正确的是( )
A．两灯均能正常发光 B．两灯的额定电流相同
C．灯L1可能被烧毁 D．灯L2可能被烧毁
6．（2018?玉林）如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则( )
A．电路消耗的最小功率为2.5W
B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
7．(2018·西宁)如图是课本中“探究电流通过导体产生的热量与导体电阻的关系”的实验装置，两个透明容器中密封着等量的空气，电路正确连接后，通电进行实验的过程中，下列说法正确的是( )
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
8．(2017·威海)如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是( )
A．电路中R和R0是并联的
B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大
D．油位越低，R两端的电压越小
9．(2018·包头)如图甲所示的电路中，R0为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是( )
A．R的阻值增大，电流表与电压表的示数都变小
B．电源电压为12V
C．当电流为0.6A时，1s内电路消耗的电能为21.6J
D．R0两端的电压变化范围为6～18V

10．(2018·德州)如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8 V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小．当酒精浓度为0时，R2＝60 Ω，此时电压表示数为2 V．以下说法错误的是( )
A．若酒精气体浓度增大，电压表和电流表示数都增大
B．定值电阻R1的阻值为20 Ω
C．酒精浓度为0时，电路消耗的总功率为0.6 W
D．若电流表示数达到0.2 A时，表示酒驾，此时R2消耗的电功率为0.8 W
11．(2018·达州)如图所示的电路，当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时R2的电功率为________W.
　　

第11题图 第12题图
12．(2018·张家界)图中电源电压保持不变，灯泡L标有“6 V　3 W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8 A，则电阻R＝________Ω；由于电池使用过久，电源实际电压只有4.8 V，则该灯泡工作的实际功率为________W．(不考虑温度对灯丝电阻的影响)
13．(2018·娄底)现有“220 V　100 W”的电灯泡一只，将它接在电压为“110 V”的电路中，实际功率为________W，消耗1 kW·h的电能可供它连续工作________h.
14．(2018·泸州)小英家6月底电能表的示数如图甲所示，7月底表盘示数如图乙所示，由图可知她家7月份用电器消耗的电能为________kW·h；她家现在已经接入用电器的总功率为3 600 W，则最多还可以连接________W的用电器同时工作．将铭牌已模糊的饮水机单独接在该电能表上正常工作3 min，电能表指示灯闪烁了160次，则饮水机的额定功率是________W.
15．(2018·威海)标有“220 V　2 000 W”的“即热式”电热水龙头，其加热电阻丝的阻值是________Ω；在额定电压下工作21 s，若不计热量损失，能够使________kg的水从15 ℃上升到35 ℃.[水的比热容为4.2×103 J/(kg·℃)]
16．(2018·宁波)如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图象如图乙所示．

(1)图乙中________(填“dc”或“ec”)表示电压表V2的示数随电流表示数变化的图象．
(2)该过程中电路的总功率最大值为________W.
17．(2018·武汉)某同学利用图甲所示的器材测量小灯泡的电功率．实验中电源电压保持不变，滑动变阻器的规格为“100 Ω　0.5 A”，小灯泡的额定电压为2.5 V.

(1)如图甲所示，电路中还有两根导线没有连接，请你将电路连接完整．(要求导线不允许交叉)
(2)该同学连接好电路后，按正确的步骤进行实验．小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定电流是________A，额定功率是________W.
(3)该同学继续进行实验，记录的部分数据如下表所示，其中有一组数据明显存在错误，这组数据是________(填数据序号)．剔除掉这组错误的数据，我们分析后可以得出实验中电源电压不会超过________V.

序号 1 2 3 4
U/V 2.1 1.3 0.1 3.0
I/A 0.26 0.11 0.05 0.3
18.(2018·通辽)某小组在“测量小灯泡的电功率”实验中，备有器材规格如下：电源电压恒为6V，小灯泡的额定电压为2.5V，电阻约为10Ω，变阻器A的规格为“10Ω1A”，B的规格为“50Ω2A”。

(1)用笔画线代替导线，将图甲的电路连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮。
(2)该组同学选用的滑动变阻器应是______(选填“A”或“B”)。
(3)闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数，则故障可能是______________。
(4)小灯泡的电流随它两端电压的变化如图乙所示，分析图像可知，小灯泡的额定功率为__________W；小组同学分析图像后发现：通过灯泡的电流与其两端电压不成正比。形成这一现象的原因是______________________________。


19.(2018·大连)如图是某电火锅加热器的简化电路图，电源电压是220V，R1、R2是发热电阻，开关接“1”时为低温挡，此时R1的功率是11W，R2的功率是99W，开关接“2”时为高温挡，试求：
(1)低温挡工作时，电路中的电流是多少？
(2)低温挡工作10min，消耗的电能是多少？
(3)高温挡的功率是多少？







20．(2018·遵义)小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表．电吹风在额定电压下工作，请解答如下问题：

热风温度 50～75 ℃
额定功率 热风时：990 W
冷风时：110 W
额定电压 220 V
质量 0.5 kg
(1)电吹风吹冷风时，通过电动机的电流是多大？
(2)电热丝工作时的电阻是多大？
(3)若电吹风内电动机的电阻是1 Ω，则电吹风吹冷风30 min产生的热量是多少？














参考答案
明确考点
1．D　2.0.5 50　3.用电器　　3.6×104　　5　4.A　5.C　6.220　484　25
7．0.1　8.0.4　0.8
9．(1)
　(2)灯泡断路　(3)右　(4)1.444　10.C　11.4 800　12.168 s
突破重难点
例1　B
【变式训练1】　B
【变式训练2】　S2　S1、S3
例2　(1)12　(2)1 440
【变式训练3】　0.9　1.8　S1和S2
例3　8　11　例4　2 200　3.96×105
【变式训练4】　加热　121　4.2×105
例5　180　30　150　例6　1.4
实验突破1
①P＝UI　②改变灯泡两端电压　③大　④太小　⑤>
⑥＝　⑦<
例7　(1)P＝UI　(2)小灯泡的实际功率太小　0.7　(3)C　A　(4)电流　(5)连接电路时，开关没有断开　滑动变阻器没有移到阻值最大处　(6)滑动变阻器的最大阻值过小　(7)C
实验突破2
①比热容小　②U形管液面高度　③普遍规律
例8　(1)液面高度差的变化　(2)电阻　右　(3)使通过R1和R2的电流不相等　(4)变小　BD　(6)不能，含有电动机的电路，如含电风扇的电路，电流做的功大部分转化为机械能，只有一小部分转换化为内能，此时W＝UIt＞Q
针对性训练
1．C　2.A　3.A　4.B　5.C　6.B　7.B　8.C　9.D　10.C
11．6　12.20　1.92　13.25　40　14.140　3 000　1 000　15.24.2　0.5　16.(1)dc　(2)36
17.(1)　0.28　0.7　(3)2　5.1　
18.(1)如图所示

(2)B
(3)小灯泡断路
(4)0.8灯泡的电阻随温度变化而变化
19.解：(1)开关接“1”时为低温挡，由图知R1与R2串联，
此时电路的总功率：P＝P1＋P2＝11W＋99W＝110W，
由P＝UI可得，低温挡工作时电路中的电流：
I＝＝＝0.5A。
(2)由P＝可得，低温挡工作10min消耗的电能：
W＝Pt＝110W×10×60s＝6.6×104J。
(3)低温挡时，R1的功率是11W，
由P＝I2R可得R1的电阻：
R1＝＝＝44Ω，
开关接“2”时为高温挡，由图知，电路中只有R1工作，
则高温挡的功率：
P高＝＝＝1100W。
20.解：(1)吹冷风时，只有电动机工作，P1＝110 W，由P＝UI可得，通过电动机的电流：I1＝＝＝0.5 A　(2)电吹风吹热风时，电动机和电热丝同时工作，电动机与电热丝并联，电热丝R2的电功率：P2＝P－P1＝990 W－110 W＝880 W　由P＝可得，电热丝R2的电阻值：R2＝＝＝55 Ω　(3)30 min＝1 800 s，电流通过电动机产生的热量：Q1＝IR1t＝(0.5 A)2×1 Ω×1 800 s＝450 J
