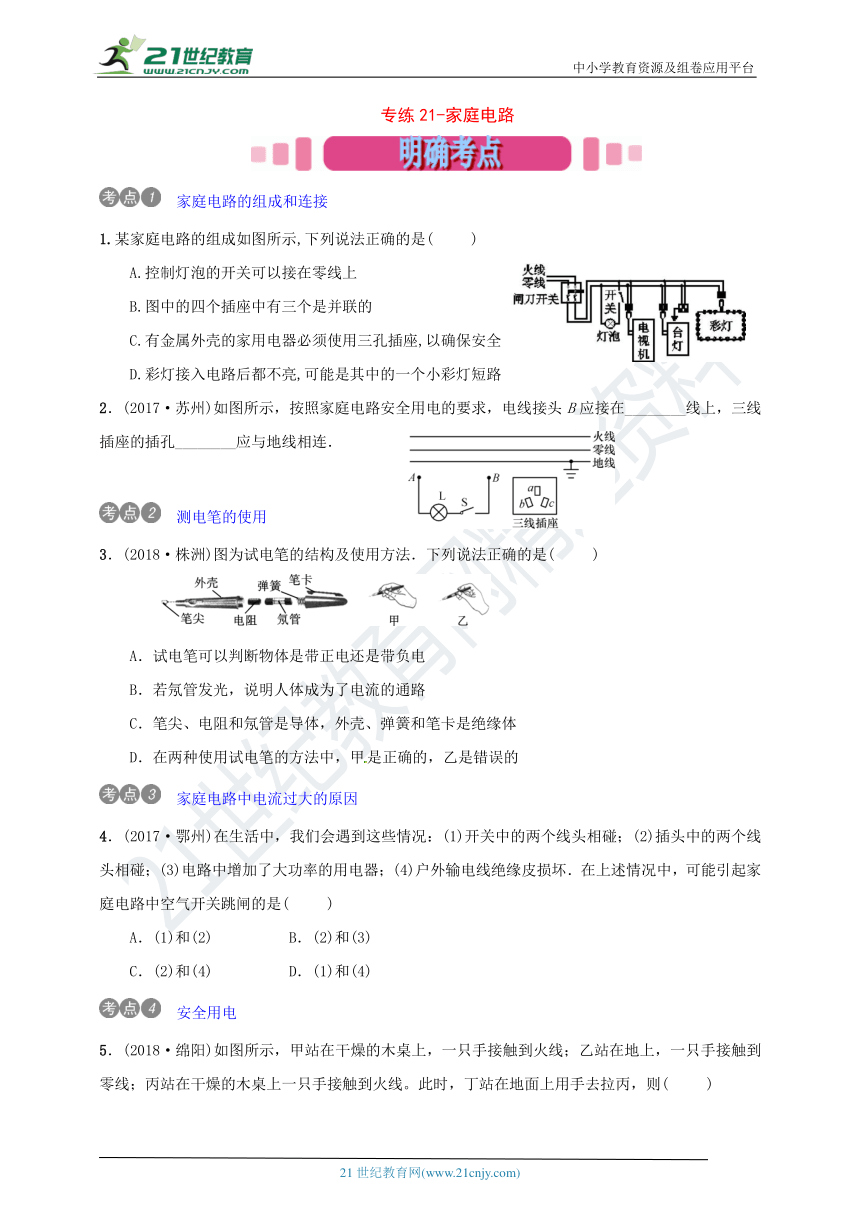

专练21-家庭电路

　家庭电路的组成和连接
1.某家庭电路的组成如图所示,下列说法正确的是( )
A.控制灯泡的开关可以接在零线上
B.图中的四个插座中有三个是并联的
C.有金属外壳的家用电器必须使用三孔插座,以确保安全
D.彩灯接入电路后都不亮,可能是其中的一个小彩灯短路
2．(2017·苏州)如图所示，按照家庭电路安全用电的要求，电线接头B应接在________线上，三线插座的插孔________应与地线相连．

　测电笔的使用
3．(2018·株洲)图为试电笔的结构及使用方法．下列说法正确的是( )


A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
　家庭电路中电流过大的原因
4．(2017·鄂州)在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是( )
A．(1)和(2) B．(2)和(3)
C．(2)和(4) D．(1)和(4)
　安全用电

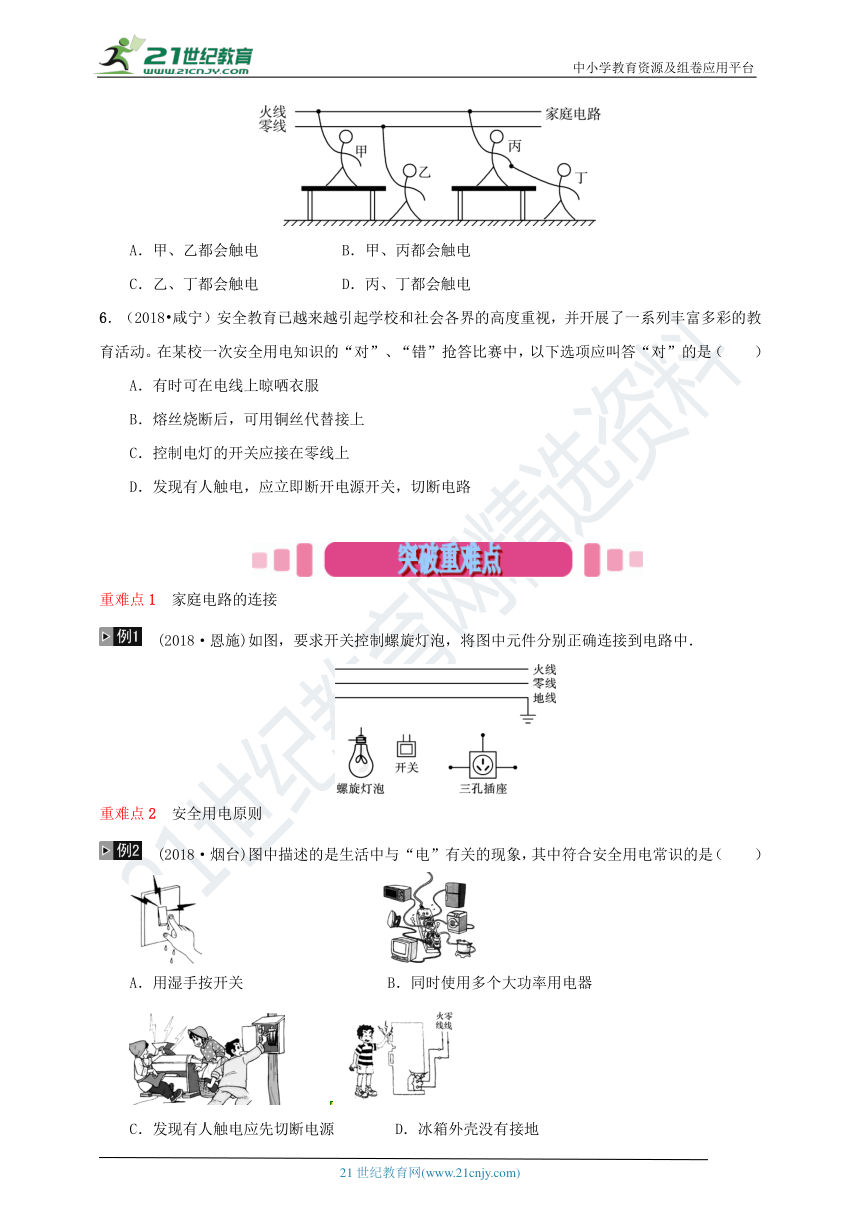

5．(2018·绵阳)如图所示，甲站在干燥的木桌上，一只手接触到火线；乙站在地上，一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙，则( )

A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电
6．（2018?咸宁）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应叫答“对”的是（　　）
A．有时可在电线上晾哂衣服
B．熔丝烧断后，可用铜丝代替接上
C．控制电灯的开关应接在零线上
D．发现有人触电，应立即断开电源开关，切断电路


重难点1　家庭电路的连接
　(2018·恩施)如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．
　　
重难点2　安全用电原则
　(2018·烟台)图中描述的是生活中与“电”有关的现象，其中符合安全用电常识的是（　　）
　　　
A．用湿手按开关 　　　 B．同时使用多个大功率用电器
　　　
C．发现有人触电应先切断电源 　　　D．冰箱外壳没有接地
重难点3　家庭电路故障分析

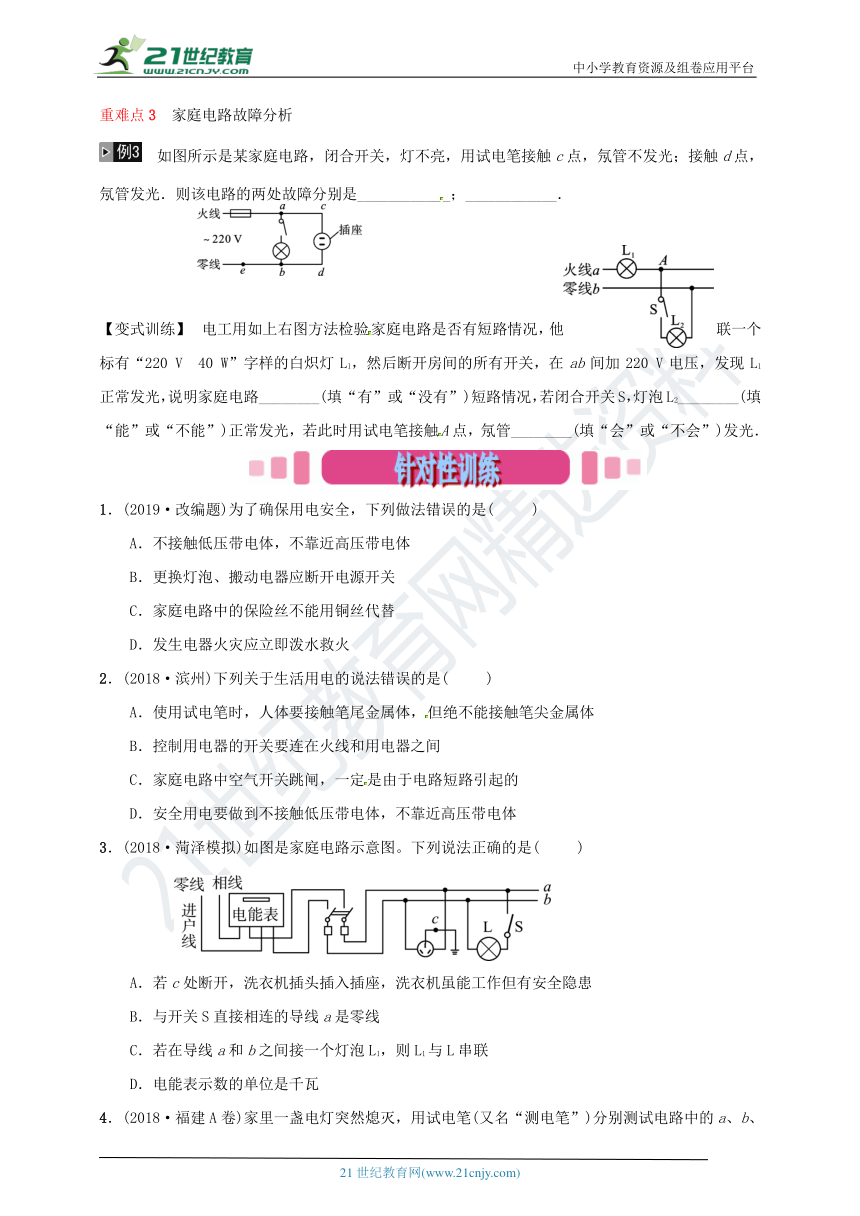

　如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点，氖管不发光；接触d点，氖管发光．则该电路的两处故障分别是____________；____________．



【变式训练】　电工用如上右图方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一个标有“220 V　40 W”字样的白炽灯L1，然后断开房间的所有开关，在ab间加220 V电压，发现L1正常发光，说明家庭电路________(填“有”或“没有”)短路情况，若闭合开关S，灯泡L2________(填“能”或“不能”)正常发光，若此时用试电笔接触A点，氖管________(填“会”或“不会”)发光．

1．(2019·改编题)为了确保用电安全，下列做法错误的是( )
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡、搬动电器应断开电源开关
C．家庭电路中的保险丝不能用铜丝代替
D．发生电器火灾应立即泼水救火
2．(2018·滨州)下列关于生活用电的说法错误的是( )
A．使用试电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
3．(2018·菏泽模拟)如图是家庭电路示意图。下列说法正确的是( )

　　

　　A．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
　　B．与开关S直接相连的导线a是零线
　　C．若在导线a和b之间接一个灯泡L1，则L1与L串联
　　D．电能表示数的单位是千瓦
4．(2018·福建A卷)家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（　　）
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
5．(2018·天津)在使用图甲所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压．图乙中插线板电路连接符合上述现象及安全用电要求的是（　　）
甲


　　　　　　　 　乙
6．(2018·聊城)如图是常用的带有多个插孔的插排．小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．则下列说法中正确的是（　　）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
7．如图是一种试电笔的构造图，则下列说法中正确的是（　　）
A．使用试电笔时手应接触笔尖金属体
B．使用试电笔时手不能接触笔尾金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
8．(2018·十堰中考)在家庭电路中，各用电器之间是________(选填“串联”或“并联”)连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部________，也可能是家里电路中用电器总功率________。
9．如图所示，电路中打×处表示断路之处，若用试电笔测试电路中A、B、C、D、E、F六点，则会使试电笔氖管发亮的点有________．

10．如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路．


11.图甲是生活中常用的一个插线板,开关断开时指示灯不发光,插孔不能提供工作电压;开关闭合时指示灯发光,插孔可以提供工作电压;若指示灯损坏,开关闭合时插孔也能提供工作电压。请在图乙中画出开关、指示灯、插孔的连接方式,并把接线板与电源线接通。





12.声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进入,灯泡都能接通电源发光。请按题意将图中的电路连接完整。







参考答案
明确考点
1．C　2.火　a　3.B　4.B　5.D　6.D
突破重难点
例1　
例2　C　例3　ac间断路　eb间断路
【变式训练】　有　不能　不会
针对性训练
1．D　2.C　3.A　4.C　5.A　6.D　7.D　8.并联 短路 过大　9.ABD　10.
11.解析 插线板上的指示灯在开关闭合时会发光,插孔正常通电,说明开关同时控制指示灯和插座,指示灯和插座之间可能是串联,也可能是并联,如果两者并联,开关应该在干路上;如果指示灯损坏,开关闭合时插孔也能正常通电,说明指示灯和插座之间是并联的,开关接在指示灯、插座和火线之间控制火线使用更安全;三孔插座是左零线、右火线、上接地,如图所示。


12.解析 用两个声控开关同时控制一盏灯,确保行人不管从地下通道的哪端进入,灯泡都能接通电源发光,也就是任一开关闭合,灯泡都能发光,因此,两开关应并联。
答案 如图所示
