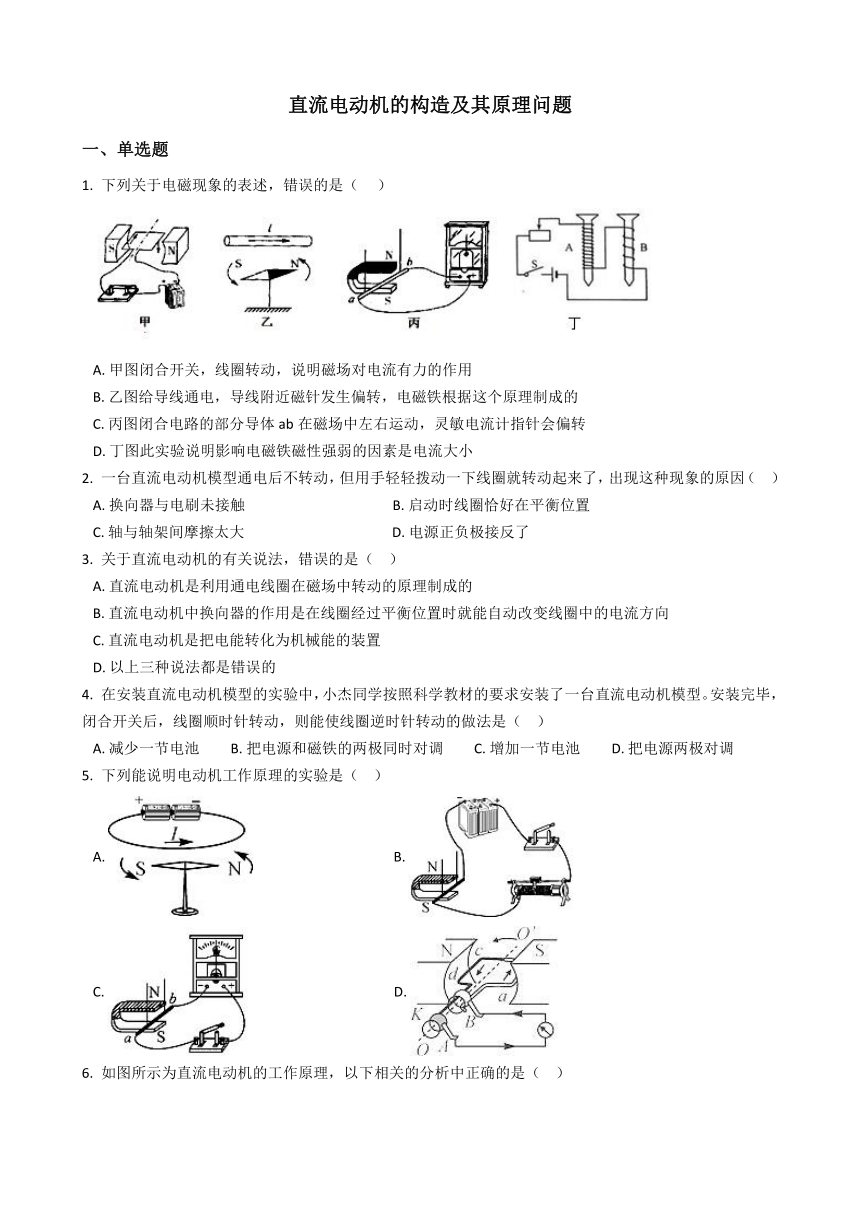

直流电动机的构造及其原理问题
一、单选题
1. 下列关于电磁现象的表述，错误的是（??? ）
A.?甲图闭合开关，线圈转动，说明磁场对电流有力的作用 B.?乙图给导线通电，导线附近磁针发生偏转，电磁铁根据这个原理制成的 C.?丙图闭合电路的部分导体ab在磁场中左右运动，灵敏电流计指针会偏转 D.?丁图此实验说明影响电磁铁磁性强弱的因素是电流大小
2. 一台直流电动机模型通电后不转动，但用手轻轻拨动一下线圈就转动起来了，出现这种现象的原因（?? ）
A.?换向器与电刷未接触???????????????????????????????????????????B.?启动时线圈恰好在平衡位置 C.?轴与轴架间摩擦太大???????????????????????????????????????????D.?电源正负极接反了
3. 关于直流电动机的有关说法，错误的是（?? ）
A.?直流电动机是利用通电线圈在磁场中转动的原理制成的 B.?直流电动机中换向器的作用是在线圈经过平衡位置时就能自动改变线圈中的电流方向 C.?直流电动机是把电能转化为机械能的装置 D.?以上三种说法都是错误的
4. 在安装直流电动机模型的实验中，小杰同学按照科学教材的要求安装了一台直流电动机模型。安装完毕，闭合开关后，线圈顺时针转动，则能使线圈逆时针转动的做法是（?? ）
A.?减少一节电池?????????B.?把电源和磁铁的两极同时对调?????????C.?增加一节电池?????????D.?把电源两极对调
5. 下列能说明电动机工作原理的实验是（?? ）
A.??????????????????????????????????????????B.? C.??????????????????????????????????????????D.?

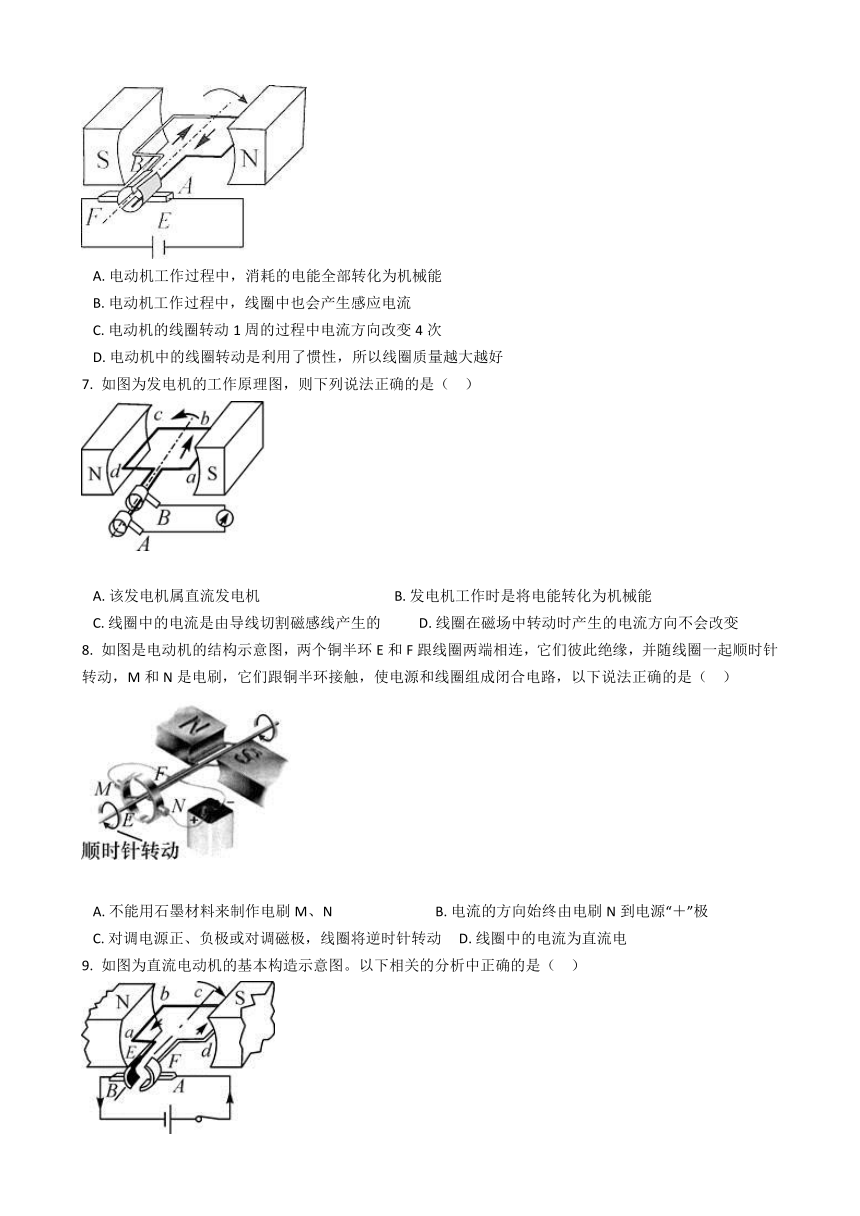

6. 如图所示为直流电动机的工作原理，以下相关的分析中正确的是（?? ）
A.?电动机工作过程中，消耗的电能全部转化为机械能 B.?电动机工作过程中，线圈中也会产生感应电流 C.?电动机的线圈转动1周的过程中电流方向改变4次 D.?电动机中的线圈转动是利用了惯性，所以线圈质量越大越好
7. 如图为发电机的工作原理图，则下列说法正确的是（?? ）
A.?该发电机属直流发电机???????????????????????????????????????B.?发电机工作时是将电能转化为机械能 C.?线圈中的电流是由导线切割磁感线产生的???????????D.?线圈在磁场中转动时产生的电流方向不会改变
8. 如图是电动机的结构示意图，两个铜半环E和F跟线圈两端相连，它们彼此绝缘，并随线圈一起顺时针转动，M和N是电刷，它们跟铜半环接触，使电源和线圈组成闭合电路，以下说法正确的是（?? ）
A.?不能用石墨材料来制作电刷M、N??????????????????????????????B.?电流的方向始终由电刷N到电源“＋”极 C.?对调电源正、负极或对调磁极，线圈将逆时针转动?????D.?线圈中的电流为直流电

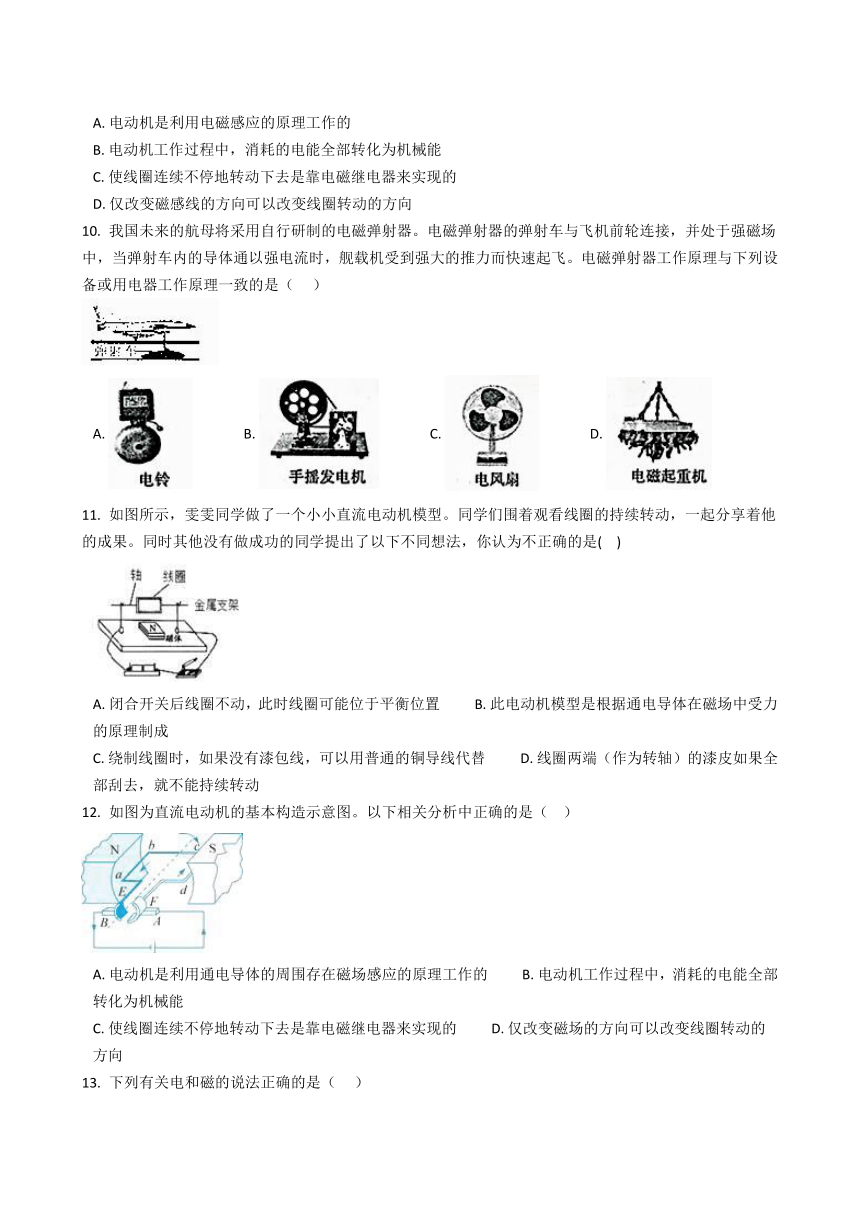

9. 如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（?? ）
A.?电动机是利用电磁感应的原理工作的 B.?电动机工作过程中，消耗的电能全部转化为机械能 C.?使线圈连续不停地转动下去是靠电磁继电器来实现的 D.?仅改变磁感线的方向可以改变线圈转动的方向
10. 我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是（??? ）
A.????????????????B.????????????????C.????????????????D.?
11. 如图所示，雯雯同学做了一个小小直流电动机模型。同学们围着观看线圈的持续转动，一起分享着他的成果。同时其他没有做成功的同学提出了以下不同想法，你认为不正确的是(?? )
A.?闭合开关后线圈不动，此时线圈可能位于平衡位置??????????B.?此电动机模型是根据通电导体在磁场中受力的原理制成 C.?绕制线圈时，如果没有漆包线，可以用普通的铜导线代替??????????D.?线圈两端（作为转轴）的漆皮如果全部刮去，就不能持续转动
12. 如图为直流电动机的基本构造示意图。以下相关分析中正确的是（?? ）
A.?电动机是利用通电导体的周围存在磁场感应的原理工作的??????????B.?电动机工作过程中，消耗的电能全部转化为机械能 C.?使线圈连续不停地转动下去是靠电磁继电器来实现的??????????D.?仅改变磁场的方向可以改变线圈转动的方向

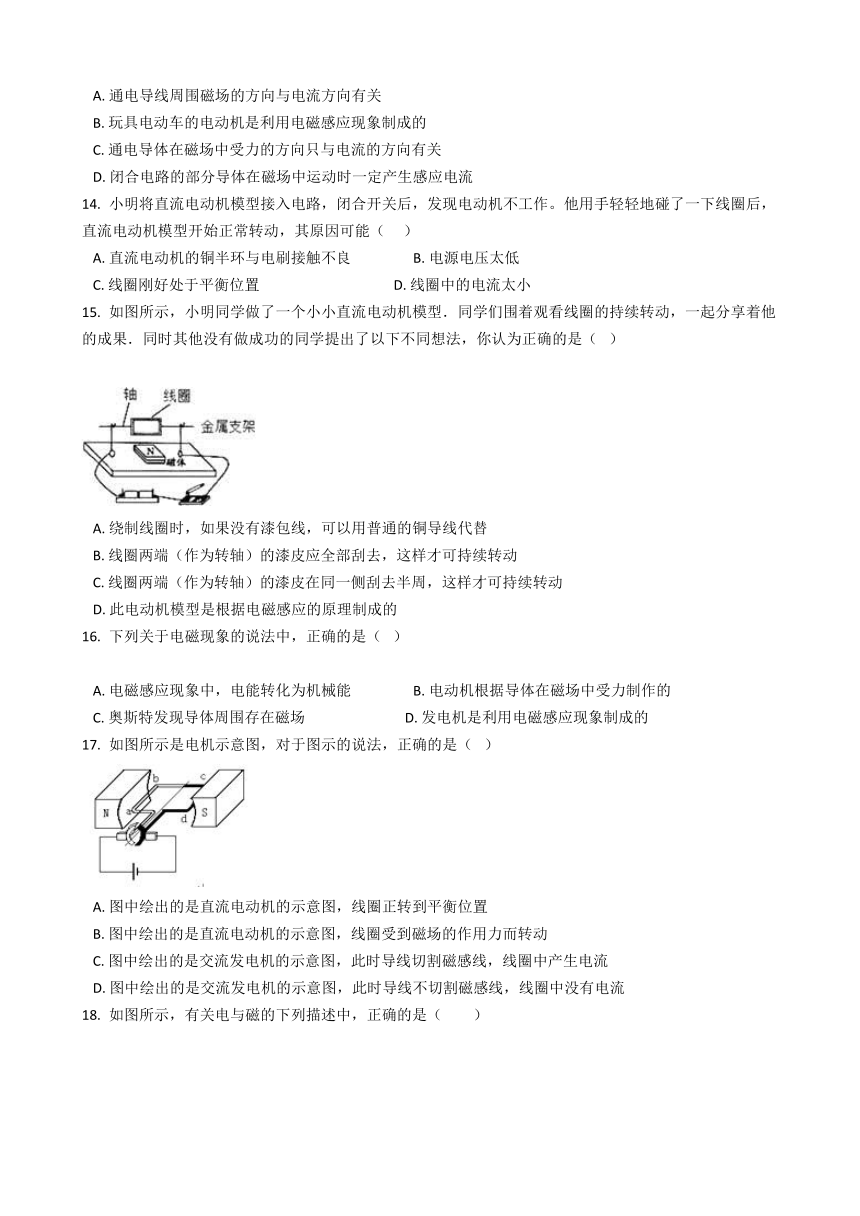

13. 下列有关电和磁的说法正确的是（ ???）
A.?通电导线周围磁场的方向与电流方向有关????? B.?玩具电动车的电动机是利用电磁感应现象制成的??? C.?通电导体在磁场中受力的方向只与电流的方向有关?????? D.?闭合电路的部分导体在磁场中运动时一定产生感应电流
14. 小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能（ ???）
A.?直流电动机的铜半环与电刷接触不良??????????????????B.?电源电压太低 C.?线圈刚好处于平衡位置???????????????????????????????????????D.?线圈中的电流太小
15. 如图所示，小明同学做了一个小小直流电动机模型．同学们围着观看线圈的持续转动，一起分享着他的成果．同时其他没有做成功的同学提出了以下不同想法，你认为正确的是（? ）
A.?绕制线圈时，如果没有漆包线，可以用普通的铜导线代替 B.?线圈两端（作为转轴）的漆皮应全部刮去，这样才可持续转动 C.?线圈两端（作为转轴）的漆皮在同一侧刮去半周，这样才可持续转动 D.?此电动机模型是根据电磁感应的原理制成的
16. 下列关于电磁现象的说法中，正确的是（? ）
A.?电磁感应现象中，电能转化为机械能??????????????????B.?电动机根据导体在磁场中受力制作的 C.?奥斯特发现导体周围存在磁场?????????????????????????????D.?发电机是利用电磁感应现象制成的
17. 如图所示是电机示意图，对于图示的说法，正确的是（? ）
A.?图中绘出的是直流电动机的示意图，线圈正转到平衡位置 B.?图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动 C.?图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流 D.?图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流

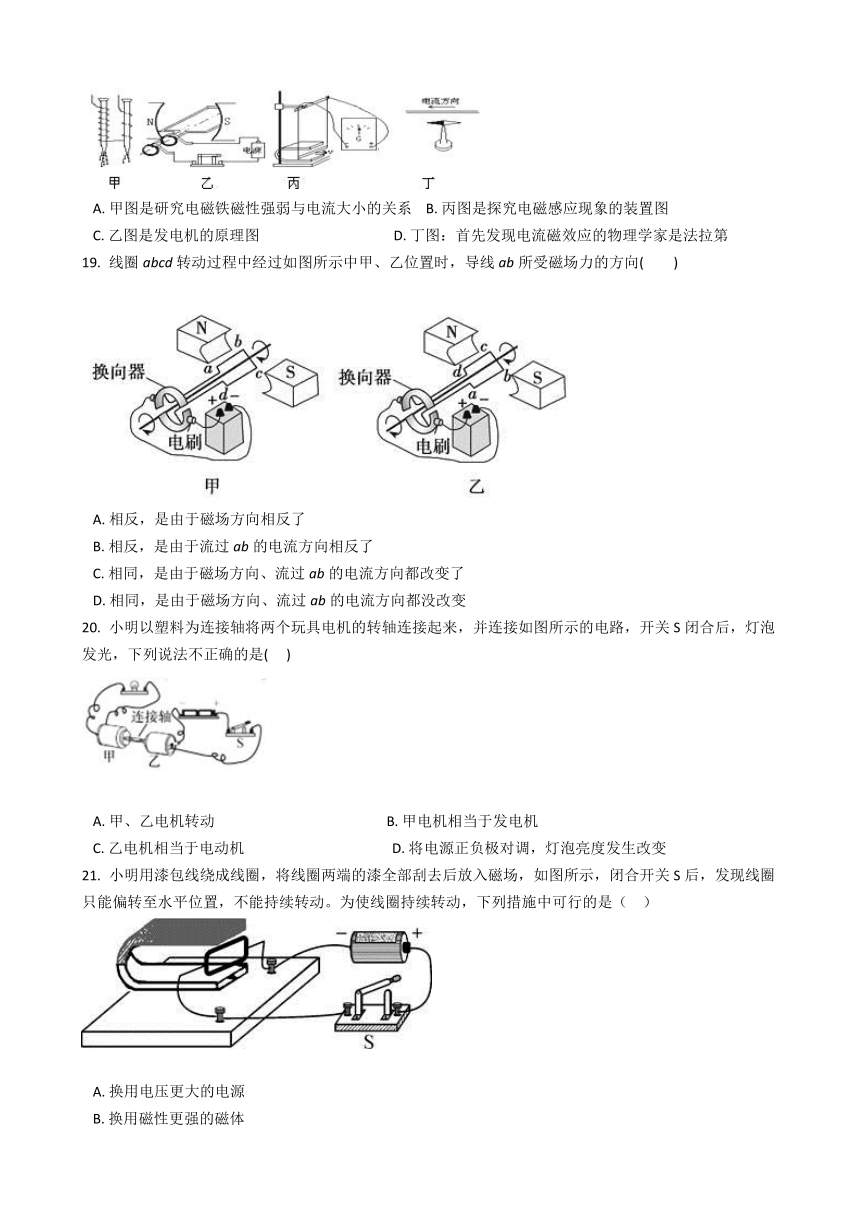

18. 如图所示，有关电与磁的下列描述中，正确的是（ ）
A.?甲图是研究电磁铁磁性强弱与电流大小的关系????B.?丙图是探究电磁感应现象的装置图 C.?乙图是发电机的原理图???????????????????????????????????????D.?丁图：首先发现电流磁效应的物理学家是法拉第
19. 线圈abcd转动过程中经过如图所示中甲、乙位置时，导线ab所受磁场力的方向( ? ? )
A.?相反，是由于磁场方向相反了 B.?相反，是由于流过ab的电流方向相反了 C.?相同，是由于磁场方向、流过ab的电流方向都改变了 D.?相同，是由于磁场方向、流过ab的电流方向都没改变
20. 小明以塑料为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关S闭合后，灯泡发光，下列说法不正确的是(??? )
A.?甲、乙电机转动??????????????????????????????????????????????????B.?甲电机相当于发电机 C.?乙电机相当于电动机???????????????????????????????????????????D.?将电源正负极对调，灯泡亮度发生改变
21. 小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放入磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置，不能持续转动。为使线圈持续转动，下列措施中可行的是（?? ）
A.?换用电压更大的电源 B.?换用磁性更强的磁体 C.?重新制作匝数更多的线圈，将线圈两端的漆全部刮去 D.?在线圈的一端重抹油漆，干后在适当位置刮去半圈
22. 线圈abcd转动过程中经过甲、乙位置时，导线ab所受磁力的方向（?? ）
A.?相反，是由于磁场方向相反了?????????????????????????????B.?相反，是由于流过ab的电流方向相反了 C.?相同，是由于磁场方向、流过ab的电流方向都改变了??????????D.?相同，是由于磁场方向、流过ab的电流方向都没改变
23. 如图为直流电动机的工作原理图。以下相关的分析中不正确的是（?? ）
A.?电动机工作过程中，电能转化为机械能???????????????B.?电动机工作过程中，对调电源正、负极可以改变转动方向 C.?电动机工作过程中，线圈中的电流方向保持不变??????????D.?电动机工作过程中，增大电源电压，可以使转速增大
24. 直流电动机中，当线圈转到什么位置时，换向器能自动改变线圈中的电流方向(?? )???????????????
A.?线圈转到任意位置??????????????????????????????????????????????B.?线圈平面与磁感线平行 C.?线圈平面与磁感线垂直???????????????????????????????????????D.?线圈平面与磁感线成45o角
25. 直流电动机中换向器的作用是（?? ）
A.?当线圈在磁场内转动时，每转动一周，换向器改变一次线圈中的电流方向 B.?当线圈在磁场中转动时，换向器可随时改变线圈中的电流方向 C.?每当线圈刚转过平衡位置时，换向器就能自动改变线圈中的电流方向 D.?没有换向器，直流电动机也可以工作
答案解析部分
一、单选题
1.【答案】 D
【解析】【分析】分析各个选项中描述的物理过程，思考包含的物理原理，然后进行选择即可。
【解答】A.当闭合开关后，线圈转动，说明磁场对电流有力的作用，这是电动机的工作原理，故A正确不合题意； B.给导线通电，导线附近的磁针发生偏转，说明电流周围存在磁场，故B正确不合题意； C.闭合电路的一部分导体ab在磁场中左右运动，即做切割磁感线运动时，导体中会产生感应电流，因此灵敏电流计指针会偏转，故C正确不合题意； D.在丁图中，通过两个电磁铁的电流相同，线圈的匝数不同，因此说明影响电磁铁磁性强弱的因素是线圈匝数，故D错误符合题意。 故选D。
2.【答案】 B
【解析】【分析】安装直流电动机模型时，线圈不转的原因主要有电路开路、磁铁无磁性和线圈处于平衡位置等几种情况。转速过小是因为电流小或磁性弱。
【解答】A、若此时换向器没有和电刷接触好，即该电路是断路，电路中没有电流，即电动机不可能工作，故即使拨动线圈也不会转动，故错误； B、启动时，线圈刚好处于平衡位置，线圈中无电流，线圈不受力的作用，但只要轻轻拨动一下，电路中就会有电流，即线圈就会转动，故该答案是正确的； C、若线圈的轴与轴架间的摩擦力太大，电动机可能被卡住，即使 拨动，由于摩擦力的缘故，其也是无法转动，即该选项错误； D 电源正负极接反，只能影响线圈转动的方向，故错误。 故答案为：B ?
3.【答案】 D
【解析】【分析】直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的，它在工作时将电能转化为机械能。它的构造分为四大部分，分别叫磁铁、线圈、两个电刷、换向器，其中换向器的主要作用是改变线圈中的电流方向，从而改变线圈的受力的方向，保证线圈持续转动。
【解答】A、直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的；故A正确； B、换向器的主要作用是改变线圈中的电流方向，从而改变线圈的受力的方向，保证线圈持续转动；故B正确； C、直流电动机在工作时将电能转化为机械能；故C正确； 因为以上三种说法正确；故D错误； 故答案为：D。
4.【答案】 D
【解析】【分析】直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的，其转动速度与电流大小和磁场强弱有关；电动机线圈的转动方向与磁场方向和电流方向有关。
【解答】电动机线圈的转动方向与磁场方向和电流方向有关，所以使线圈逆时针转动的方法为：改变通入直流电动机的电流的方向，即可以改变它的转动方向；故A、B、C错误，D正确； 故答案为：D。
5.【答案】 B
【解析】【分析】通电导线周围存在磁场。电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的，它在工作时将电能转化为机械能。发电机的工作原理是：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，感应电流的方向与磁场方向和导体的切割方向有关。由于切割磁感线的方向在改变，所产生的电流也会变化同时把机械能转化为电能。
【解答】A、图示为电流的磁效应，即通电导线周围存在磁场；故A错误； B、图示为通电导体在磁场中受到力的作用，即电动机的制成原理；故B正确； C、图示为导体在磁场中做切割磁感线的运动产生感应电流，即发电机的制成原理；故C错误； D、图示为导体在磁场中做切割磁感线的运动产生感应电流，即发电机的制成原理；故D错误； 故答案为：B。
6.【答案】 B
【解析】【分析】直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的，它在工作时将电能转化为机械能。闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流。
【解答】A、电动机工作过程中有能量的散失，例如内能，因此消耗的电能大部分转化为机械能；故A错误； B、电动机工作过程中，线圈在磁场中做切割磁感线的运动，因此线圈中会有感应电流产生；故B正确； C、电动机工作过程中，线圈中的电流呈现周期性变化，线圈转动1周的过程中电流方向改变2次；故C错误； D、电动机中的线圈转动是利用了惯性，但线圈的质量不能太大，太大的话电动机启动困难，因此不是线圈质量越大越好；故D错误； 故答案为：B。
7.【答案】 C
【解析】【分析】发电机的工作原理是：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，感应电流的方向与磁场方向和导体的切割方向有关，它在工作时将机械能转化为电能。
【解答】A、由于切割磁感线的方向在改变，所产生的电流也会变化；故A错误； B、发电机工作时是将机械能转化为电能；故B错误； C、根据右手定则可知，闭合电路的一部分导体在磁场中做切割磁感线的运动会产生感应电流，因此线圈中的电流是由导线切割磁感线产生的；故C正确； D、由于切割磁感线的方向在改变，所产生的电流也会变化；故D错误； 故答案为：C。
?
8.【答案】 C
【解析】【分析】左手定则规定：伸平左手使姆指与四指垂直，手心向着磁场的N极，四指的方向与导体中电流的方向一致，姆指所指的方向即为导体在磁场中受力的方向。通电导体在磁场中的受力方向与电流的方向和磁感线的方向有关。换向器的主要作用是改变线圈中的电流方向，从而改变线圈的受力的方向，保证线圈持续转动。
【解答】A、电刷是使线圈与电源之间形成闭合回路得部件，应为导体，而石墨材料为导体，所以可以用来制作电刷；故A错误； B、电源外部电流始终从电源“+”出发，流经用电器回到电源负极，故电流的方向始终由电源“＋”极到电刷N；故B错误； C、通电导体在磁场中的受力方向与电流的方向和磁感线的方向有关，根据右手定则可知，对调电源正、负极或对调磁极，线圈将逆时针转动；故C正确； D、直流电动机通过直流电源提供电流，而电动机却能持续转动，说明线圈中的电流方向是变化的，这种变化主要是通过换向器实现的；故D错误； 故答案为：C。
?
9.【答案】 D
【解析】【分析】直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的，它在工作时将电能转化为机械能。它的构造分为四大部分，分别叫磁铁、线圈、两个电刷、换向器。换向器的主要作用是改变线圈中的电流方向，从而改变线圈的受力的方向，保证线圈持续转动。?左手定则规定：伸平左手使姆指与四指垂直，手心向着磁场的N极，四指的方向与导体中电流的方向一致，姆指所指的方向即为导体在磁场中受力的方向。 【解答】A、电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的；故A错误；
B、电动机工作过程中，消耗的电能一部分转化为机械能，一部分转化为热能；故B错误； C、使线圈连续不停地转动下去是靠换向器来实现的；故C错误； D、根据左手定则可知，仅改变磁感线的方向可以改变线圈转动的方向；故D正确； 故答案为：D。
?
10.【答案】C
【解析】【分析】电动机原理：通电导体在磁场中会受到力的作用，力的大小与电流强弱、磁场强弱有关。力的方向与电流方向与磁场方向有关。
【解答】由题中信息“当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。”要知，通电流后受到力的作用，原理是电动机的工作原理。选项中A利用了电磁铁电流的通断来控制电铃，A错误；选项B中的发电机原理是电磁感应原理，B错误；选项C电风扇是通电后电风扇转起来，与题中原理一致都是电动机的原理，C正确；D是电生磁的原理。C选项正确。
故答案为：C
11.【答案】C
【解析】【分析】（1）电动机不转的原因：内部线圈断路；电刷与换向器接触不良或摩擦太大；磁铁的磁性不强；线圈中的电流不够大；正好在平衡位置；（2）电动机的原理是：通电导体在磁场中受力运动（或通电线圈在磁场中受力转动）；（3）漆包线外有一层绝缘层，普通铜导线外无绝缘层，无绝缘层的导线绕线圈时通过电相当于只有一圈；（4）线圈中始终有电流通过且方向不变，线圈在磁场中的受力方向始终保持不变，线圈会出现来回摆动的情况。
【解答】A、闭合开关后线圈不动，此时线圈可能位于平衡位置，线圈位于平衡位置时，受力平衡线圈有可能不动，说法正确，A错误； B、此电动机模型是根据通电导体在磁场中受力的原理制成，电动机的原理是通电导体在磁场中受力运动，说法正确，B错误 C、绕制线圈时，如果没有漆包线，可以用普通的铜导线代替，漆包线线的线圈匝与匝之间是不导通的，普能铜导线匝与匝之间导通相当于只有一圈，不可代替，说法不正确，C正确； D、线圈两端（作为转轴）的漆皮如果全部刮去，就不能持续转动，线圈中始终有电流通过且方向不变，线圈在磁场中的受力方向始终保持不变，线圈会出现来回摆动的情况，说法正确，D错误。 故选C
12.【答案】D
【解析】【分析】直流电动机：一、构造：磁体、线圈、换向器、电刷；二、换向器作用：当线圈转过平衡位置后，自动改变线圈内的电流方向，使线圈持续转动；三、原理：通电线圈在磁场里受力转动；四、电能转化为机械能。
【解答】A、电动机是利用通电导体的周围存在磁场感应的原理工作的，电动机的原理是通电线圈在磁场里受力转动，A错误； B、电动机工作过程中，消耗的电能全部转化为机械能，电动机能量由电能转化为机械能，但会有一部分损失，转化为内能，B错误； C、使线圈连续不停地转动下去是靠电磁继电器来实现的，连续不停地转动是靠换向器来实现的，C错误； D、仅改变磁场的方向可以改变线圈转动的方向，分析正确，D正确。 故选D
13.【答案】 A
【解析】【分析】A、影响通电导线周围磁场的方向的因素：电流的方向、磁场的方向；B、电动机的原理：通电线圈在磁场中转动；C、 影响通电导体在磁场中受力的方向的因素：电流的方向、磁场的方向；D、产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线的运动。
【解答】解： A、通电导线周围磁场的方向与电流方向有关，A符合题意； B、? 玩具电动车的电动机是利用通电线圈在磁场中转动制成的，B不符合题意； C、 通电导体在磁场中受力的方向不仅与电流的方向有关 ，还与磁场的方向有关，C不符合题意； D、 闭合电路的部分导体在磁场中做切割磁感线的运动时才产生感应电流 ，D不符合题意。 故答案为：A。
14.【答案】 C
【解析】【分析】A、直流电动机的铜半环与电刷接触不良，电路中没有电流，线圈不受磁场力的作用；B、 电源电压太低，电路中的电流太小，磁场力太小；C、 线圈刚好处于平衡位置，此时电路中没有电流，线圈不受磁场力的作用；D、 线圈中的电流太小，线圈受到的磁场力太小。
【解答】解：A、若 直流电动机的铜半环与电刷接触不良 ， 用手碰 时线圈不会转动，A不符合题意； B、 电源电压太低 ，用手碰 时线圈不会转动，B不符合题意； C、 线圈刚好处于平衡位置 ，此时电刷与绝缘体接触，电路中没有电流，线圈没有收到磁场力的作用，C符合题意； D、 线圈中的电流太小 ，用手碰 时线圈不会转动，D不符合题意。 故答案为：C。
15.【答案】 C
【解析】【分析】根据电动机的原理和影响电动机转向的因素选择，电动机能连续转动下去是利用了换向器能在平衡位置改变线圈中的电流方向，及线圈转动的惯性．
【解答】解：电动机是利用通电线圈在磁场中受力转动的原理制成的．如图所示，当线圈转至平衡位置时，线圈不再转动．为了使线圈能持续转动，采取的办法是将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样可以做成一个换向器，及时改变线圈中电流的方向，使线圈继续转动下去．
故选：C．
16.【答案】 D
【解析】【分析】要解答本题需掌握：（1）电磁感应现象中，能量转化是机械能转化电能；（2）电动机是根据通电导体在磁场中受力转动的原理制成的；（3）奥斯特实验说明了通电导线周围存在着磁场；（4）发电机的原理是利用电磁感应现象。．本题考查电磁现象中的基础知识，同时在学习中要注意积累此类知识。
【解答】A、电磁感应现象中，机械能转化为电能，故A说法错误；
B、电动机根据通电导体在磁场中受到力的作用而制作的，故B说法错误；
C、奥斯特实验说明了通电导线周围存在着磁场，故C说法错误；
D、发电机是利用电磁感应现象制成的，故D说法正确。
故选：D
17.【答案】B
【解析】【分析】（1）闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流，发电机是根据电磁感应的原理制成的；（2）电动机是根据通电线圈在磁场中受力转动的原理制成的．磁场对电流的作用实验和电磁感应实验是电磁学中较难区分的两个实验，把握住其最关键不同才能做出准确的判断，即一个有电源，一个没有电源，当然，在理解原理的基础上记住才更能灵活运用．
【解答】解：（1）图中有电源，因此是电动机的原理图，发电机的原理图没有电源，故CD错；（2）平衡位置指的是线圈与磁场方向垂直的位置，图示的位置不是平衡位置，故A错、B正确．
故选B．
18.【答案】 B
【解析】【分析】电磁铁磁性强弱跟电流大小、线圈匝数、有无铁芯有关．探究电磁铁磁性强弱跟电流大小的关系时，控制线圈匝数和铁芯不变，改变电流的大小．电动机和发电机的工作原理图很相似，重要区别在于电路有无电源，有电源的是电动机，无电源的是发电机．奥斯特首先发现了电流周围存在着磁场．一个物理量受多个因素影响时，采用控制变量法，探究物理量跟一个因素的关系时，控制其它因素不变，改变该因素．
电动机和发电机的工作原理图很相似，区分的关键在于电路有无电源．
【解答】解：A、甲图，两个电磁铁串联在电路中，控制电流相同，铁芯相同，两个电磁铁的线圈匝数不同，此图探究电磁铁成像强弱跟线圈匝数的关系．不符合题意．
B、丙图，电路中没有电源，探究电磁感应现象，是发电机的原理图．符合题意．
C、乙图，电路中有电源，是电动机的工作原理图．不符合题意．
D、奥斯特首先发现了电流周围存在着磁场，即电流的磁效应．法拉第发现了电磁感应现象．不符合题意．
故选B．
19.【答案】 B
【解析】
【分析】电动机的原理是：通电导线在磁场中受力的作用，其受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其受力的方向就会改变一次。
【解答】由于电流从电源的正极出发，故此时图甲中ab的电流方向是由b到a；在图乙中，由于磁场的方向没有改变，电流的方向是由a到b，故此时线圈受力的方向改变。
故答案为：B
20.【答案】 D
【解析】【分析】（1）电动机是利用通电线圈在磁场里受力转动的原理制成的。 （2）电动机是利用通电导体在磁场中会受到力转动的原理。 （3）灯泡的亮度由灯泡的实际功率决定。
【解答】A、闭合开关，乙电机转动，乙带动甲电机转动，选项正确； B、开关S闭合后，灯泡发光，说明电路中有电流，由甲电机提供，甲电机相当于发电机，选项正确； C、闭合开关，乙电机转动，乙电机相当于电动机，选项正确； D、将电源正负极对调，甲乙电机的转速不变，甲电机产生的感应电流大小不变，灯泡的实际功率不变，亮度不变，选项错误。
故答案为：D
21.【答案】 D
【解析】【分析】直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的，它的构造分为四大部分，分别叫磁铁、线圈、两个电刷、换向器，其中换向器的主要作用是改变线圈中的电流方向，从而改变线圈的受力的方向，保证线圈持续转动。 【解答】将线圈两端的漆全部刮去后放入磁场，相当于没有了换向器，线圈中的电流方向不能改变，线圈受到的安培力也不能发生改变，所以闭合开关S后，发现线圈只能偏转至水平位置，不能持续转动，要想让线圈持续转动，需增加换向器，即在线圈的一端重抹油漆，千后在适当位置刮去半圈，相当于添加一个换向器，使线圈能够持续转动；故A、B、C错误，D正确； 故答案为：D。
?
22.【答案】B
【解析】【分析】电动机中换向器作用：当线圈转过平衡位置后，自动改变线圈内的电流方向，使线圈持续转动。
【解答】甲图与乙图比较可知，由于换向器的作用，电流方向改变，磁场方向不变。根据通过导体在磁场中的受力与电流方向有磁场方向的关系可知，导线ab的受力方向相反，所以B选项正确。 故选B
23.【答案】C
【解析】【分析】直流电动机：一、构造：磁体、线圈、换向器、电刷；二、换向器作用：当线圈转过平衡位置后，自动改变线圈内的电流方向，使线圈持续转动；三、原理：通电线圈在磁场里受力转动；四、电能转化为机械能。
【解答】A、电动机工作过程中，电能转化为机械能，分析正确，A错误； B、电动机工作过程中，对调电源正、负极可以改变转动方向，通电导体的运动方向与电流方向与磁场方向有关，只改变磁场方向可改变运动方向，分析正确，B错误； C、电动机工作过程中，线圈中的电流方向保持不变，电动机结构中的换向器，使电动机能持续转动，电流在平衡位置改变，分析错误，C正确； D、电动机工作过程中，增大电源电压，可以使转速增大，电动机的转速与电流大小，磁场强弱有关，增大电源电压可以增大电流，分析正确，D错误。 故选C
24.【答案】 C
【解析】【分析】直流电动机是根据通电线圈在磁场中受力转动的原理制成的，它的转动方向跟电流方向和磁场方向有关．当线圈转动线圈平面与磁感应线垂直的位置时，线圈的两个边受到两个大小相等、方向相反且作用在同一条直线上的力，线圈在平衡力的作用下在平衡位置附近左右摆动，为了让电动机能够持续转动，在制作电动机时增加了换向器，线圈在平衡位置依靠惯性自动转动，当线圈刚好转过平衡位置时换向器就自动改变线圈中的电流的方向，及时改变通电线圈的受力方向，保证电动机能够连续转动。
【解答】据上面的分析可知，当线圈转动线圈平面与磁感应线垂直的位置时，线圈的两个边受到两个大小相等、方向相反且作用在同一条直线上的力，线圈在平衡力的作用下在平衡位置附近左右摆动，即该位置就是平衡位置，即为了让电动机能够持续转动，在制作电动机时增加了换向器，线圈在平衡位置依靠惯性自动转动，当线圈刚好转过平衡位置时换向器就自动改变线圈中的电流的方向，及时改变通电线圈的受力方向，保证电动机能够连续转动。 故选C
25.【答案】 C
【解析】【解答】直流电动机的换向器在线圈刚转过平衡位置时，能自动改变线圈中的电流方向，从而改变线圈的受力方向，使线圈转动获得动力而不断转动。如果直流电动机没有换向器，线圈转过平衡位置，线圈转动受到阻碍，线圈不能持续转动，电动机不能进行工作。故选C
【分析】直流电动机的换向器在线圈刚转过平衡位置时，能自动改变线圈中的电流方向，使线圈转动获得动力而不断转动。
